Nastavljamo s testovima Z890 ploča namijenjenih Intelovim novim Core Ultra 200S procesorima. Ovaj put je na redu Asusova TUF Gaming Z890-Plus WiFi koja donosi poboljšanja u odnosu na prethodnu generaciju, te osigurava igračima stabilnost i visoke performanse tijekom maratonskih sesija igranja. Napravljena je na poznatim TUF principima, s "military-grade" komponentama, a donosi 16+1+2+1 faznu napojnu jedinicu, AI Intelligence opcije, kao i svu ostalu opremu koja treba modernom igraču.
U videu otpakiranja ste mogli vidjeti da je ploča smještena u klasičnu TUF kutiju, čiji se dizajn vrlo malo mijenjao u odnosu na prethodni model. Unutar kutije je ploča smještena u najlonsku antistatičku vrećicu te položena na kartonsko ležište. Ispod svega se nalazi bundle koji se sastoji od:
2 x SATA 6Gb/s kabela
1 x ASUS WiFi Q-antene
1 x M.2 Q-Slide paketića
2 x M.2 gumena paketića
1 x M.2 SSD paketić vijaka
1 x TUF GAMING naljepnice
1 x TUF GAMING pločice s nazivom
1 x brzog vodiča za korisnike

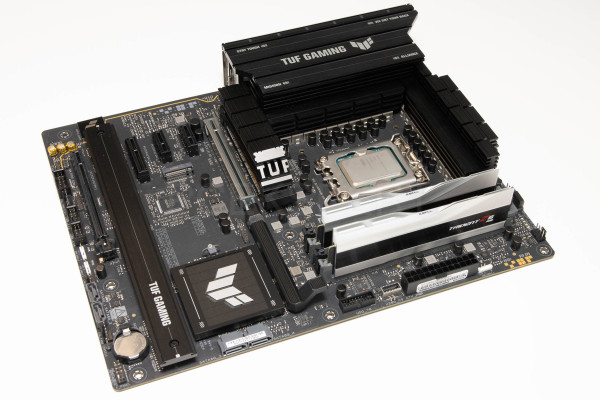

Već na prvi pogled Z890-Plus ploča je malo smirenijeg izgleda u odnosu na Z790-Plus i Z790-Plus D4 modele koji su joj prethodili. Dizajn nove ploče je manje šare, a i hladnjaci na VRM-i te pogotovo na prvom M.2 slotu su povećani. Naravno, napojna je jedinica moćnija, pa i hladnjaci moraju biti "mesnatiji". Kao što znamo od ranije TUF Gaming ploče su namijenjene igračima, a nude visoku stabilnost rada i izdržljivost komponenata, što potvrđuju i različiti military standardi koje zadovoljavaju njihove komponente. Ploče su povoljnije od Strix verzija, no nude visoku kvalitetu izrade i komponenata, uz nešto manje opreme.
Zanimljivo je vidjeti i koliko je izvedbom i dizajnom ova ploča drugačija od primjerice TUF Gaming X870-PLUS WiFi modela namijenjenog konkurentskim AMD Ryzen procesorima. Layout elemenata na ploči nije znatnije mijenjan još tamo od Z690-PLUS WiFi modela (i D4), a mnogi će se složiti da i nema potrebe mijenjati ono što je solidno. I dalje su na dnu ploče dva vertikalna SATA porta što nam nije baš drago vidjeti, kao ni 4-pinski konektor za ventilator ispod socketa, no sve ostalo je zato dobro raspoređeno uz rubove ploča. Ono što je zanimljivo je da je izbacivač za grafičke kartice novi i malo jednostavnije konstrukcije nego ranije.
VRM hladnjaci oko novog LGA1851 ležišta su masivni i bit će problema s velikim hladnjacima koji imaju vanjske ventilatore, kao i s pojedinim AIO rješenjima kao Arcticov Freezer III zbog masivnog M.2 hladnjaka. Iza VRM hladnjaka, uz gornji rub ploče se nalaze dva standardna 8-pinska ProCool II konektora koji služe za dodatno napajanje procesora.
Napojna je jedinica poboljšana u odnosu na prethodnicu. Riječ je o teamed up dizajnu (svaki kanal na VRM kontroleru kontrolira po dvije faze), sa 16 (Vccore; 80 A Dr.MOS) + 1 (Vccgt; 80 A Dr.MOS) + 2 (Vcsa; 80 A Dr.MOS) + 1 (Vnnaon; 80 A Dr.MOS) faznom konfiguracijom. VRM kontroler je DIGI+ EPU oznake ASP2442GQW i on se nalazi pored Dr.MOS elemenata. Za napojnu jedinicu su korišteni i kvalitetni filtar kondenzatori Black Metallic 5K, kao i kvalitetne prigušnice. Vanjskim smo termometrom izmjerili maksimalnih 50°C na VRM hladnjacima pod maksimalnim opterećenjem Ultra 9 285K procesora, što je jako dobar rezultat. Uz to, mjerili smo i temperaturu hladnjaka čipseta i ona je iznosila 44,1°C.
Na desnoj i gornjoj strani ploče su smješteni uobičajeni konektori. Tu su 4-pinski konektori na gornjoj strani za procesor i pumpu vodenog hlađenja, a do njih je jednostavna POST dijagnostika s četiri malene LED-ice. Tik iznad 2-pinskog ATX konektora je i A-RGB header. Četiri DIMM slota maksimalno podržavaju 192 GB DDR5 radne memorije brzine transfera do 9.066 MT/s. Podržana je DIMM i CUDIMM memorija, a podržani su i XMP i AEMP III profili. Kao i kod ROG te Strix modela tu je i DIMM FIT tehnologija (analizira module za optimizaciju performansi i potencijale probleme).
Hladnjak prvog M.2 slota zaslužuje poseban osvrt jer je odlično dizajniran s TUF logom koji se proteže cijelom dužinom hladnjaka, a tu je i Q-Release mehanizam koji olakšava skidanje i postavljanje. Hladnjak je masivan i dobro radi svoj posao. Ispod njega je Q-Slide mehanizam za pričvršćivanje SSD-a, a i donji aluminijski hladnjak je tu.
Prvi PCIe slot je po 5.0 x16 standardu te ga kontrolira procesor. Niža četiri kontrolira čipset a od vrha prema dnu tu su dva PCIe 4.0 x1, jedan PCIe 4.0 x4, i jedan PCIe 4.0 x16 s podrškom za x4 mod rada. Na lijevoj se strani, na odvojenom dijelu PCB-a nalazi audio jedinica. Tu je Realtekov poznati ALC1220P 7.1 audio CODEC-om koji podržava automatsku prilagodbu impedancije za prednje i stražnje izlaze za slušalice, 120 dB SNR za stereo reprodukciju i 113 dB SNR za snimanje, kao i jack-detection, multi-streaming, front panel jack-retasking i 32-bitnu/192-kilohertznu reprodukciju. Na čipu se nalazi metalna zaštita, a korišteni su i kvalitetni audio kondenzatori. Malo iznad se nalazi i Intelov 2,5-gigabitni LAN kontroler koji ima TUF LanGuard zaštitu (osigurač).
TUF Gaming Z890-Plus WiFi - drugi dio
Procesor kontrolira M.2_1 i M.2_2 slotove, a M.2_3 i M.2_4 kontrolira čipset. M.2_1 podržava 2242/2260 i 2280 uređaje u PCIe 5.0 x4 modu rada, dok M.2_2 podržava samo 2280 uređaje u PCIe 4.0 x4 modu rada. M.2_3 podržava 2280 i 22110 uređaje u PCIe 4.0 x4 modu rada, a M.2_4 podržava 2242/2260 i 2280 uređaje u PCIe 4.0 x4 i SATA modovima rada. Uz to, tu su i četiri SATA 6 Gbps porta. Podržana je i Intel Rapid Storage tehnologija s podrškom za RAID polja diskova.
Donja strana ploče je relativno jednostavna i nema bitnijih elektroničkih komponenata jer je VRM kontroler na gornjoj strani, a ne tu kao kod nekih ploča. Pr dnu na sredini se nalazi zanimljiv TUF natpis s logoom što ovu stranu ploče malo zanimljivojim - baš kao i linija koja razdvaja audio jedinicu, tj. njezin dio PCB-a.
Stražnji I/O panel je sasvim solidno opremljen i uključuje:
1 x Thunderbolt 4 USB Type-C port
1 x USB 20Gbps port (1 x USB Type-C with DP Alt mode)
3 x USB 10Gbps ports (3 x Type-A)
3 x USB 5Gbps ports (3 x Type-A)
1 x DisplayPort
1 x HDMI port
1 x Wi-Fi module
1 x Intel 2.5Gb Ethernet port
5 x Audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack button
Zanimljivo je da jeftinije Z890 ploče imaju samo jedan Thunderbolt 4 port, no u većini slučajeva je to i dovoljno. Na stražnjem se I/O panelu nalazi Mediatekov MT7925 WiFi 7 modul, koji podržava tri frekvencijska spektra (2,4/5/6 GHz), 160 MHz kanale i donosi maksimalnu propusnost od 2,9 Gbps. Uz to, podržava i Bluetooth v5.4. I ovdje smo primijetili da Mediatekov WiFi ima nešto slabiji prijem od Intelovog. Kao i do sada, naglašavamo da je WiFi 7 podržan samo od strane Windowsa 11 Pro u verziji 24H2.
TUF ploče su poznate po kvalitetnoj izvedbi i rigoroznim testiranjima koje prolaze kako bi se osigurala maksimalna stabilnost u svim situacijama. Manje više su to slične tehnologije kao i kod drugih modela, i nema nekih posebnih elemenata koji ju čine posebnijom. Asus je čak prestao i isporučivati TUF certifikacijske kartice. No, TUF serija i dalje ima svoje vjerne fanove, a ploče pružaju dobar omjer uloženog i dobivenog uz visoku kvalitetu izrade. Na ploči se nalazi ukupno sedam 4-pinskih konektora za ventilatore i vodene pumpe, a sve se može kontrolirati i nadzirati uz pomoć Fan Xpert 4 i AI Cooling II tehnologije.
Osvjetljenje ploče je kao i uvijek kod TUF modela diskretno, a ovdje je to maleni dio PCB-a u gornjem desnom kutu koji predstavlja TUF logo. Uz to, na ploči se nalaze i tri A-RGB LED headera, a sve se kontrolira uz pomoć Aura Synca i Aura Creatora koji su dio Armoury Crate softvera.
Armoury Crate je centralni hub iz kojeg sve kontroliramo, premda nam se čini da još uvijek nije u potpunosti nadograđen za ove nove ploče. Ne možemo previše toga kontrolirati osim onoga što nudi Dashboard, te Aura a to je većinom vezano za rasvjetu. Kao i kod X870 ploča možemo koristiti, Hwinfo, ROG CPU-Z, Dolby Atmos, Thunderbolt share, GlideX, Driver Hub, Adobe Creative Cloud (trial), Internet Security (360 dana puna verzija), WinRAR (40 dana trial), AIDA64 Extreme (60 dana trial), USB Wattage Watcher, TurboV Core itd. ASUS donosi i niz AI Advisor mogućnosti kao što su AI Overclocking, AI Cooling II (one-click fan tuning) te AI Networking II.
UEFI sučelje BIOS-a je bogato i dizajnirano u standardnom TUF stilu.I na ovoj je ploče sučelje iz nekog razloga puno sporije nego ranije. Potrebno je dosta da se prebacite između menija, a i za prihvaćanje promjena je potrebno duže vremena nego ranije. Core Ultra 200S procesori donose i neke nove opcije upravljanja i tweakanja, spomenimo da je Asus i ovdje ubacio jednu zanimljivu stvar u BIOS – NPU boost koji podiže performanse NPU jedinice u procesoru. Tu je i novost u obliku Q-Dashboarda koju smo vidjeli i kod X870 ploča a koja grafički ljepše dočarava što je sve spojeno na ploču. Sučelje ima EZMod i Advanced mod, a AI Tweaker je prepun novih opcija vezanih za novu seriju procesora. Kaoi kod drugih ploča smo pred testiranje flashali novu verziju BIOS-a koja je donijela ASUS EZ Flash 4 Utility koji sada malo drugačije radi, a na starijoj verziji je bio i EZ Flash 3.

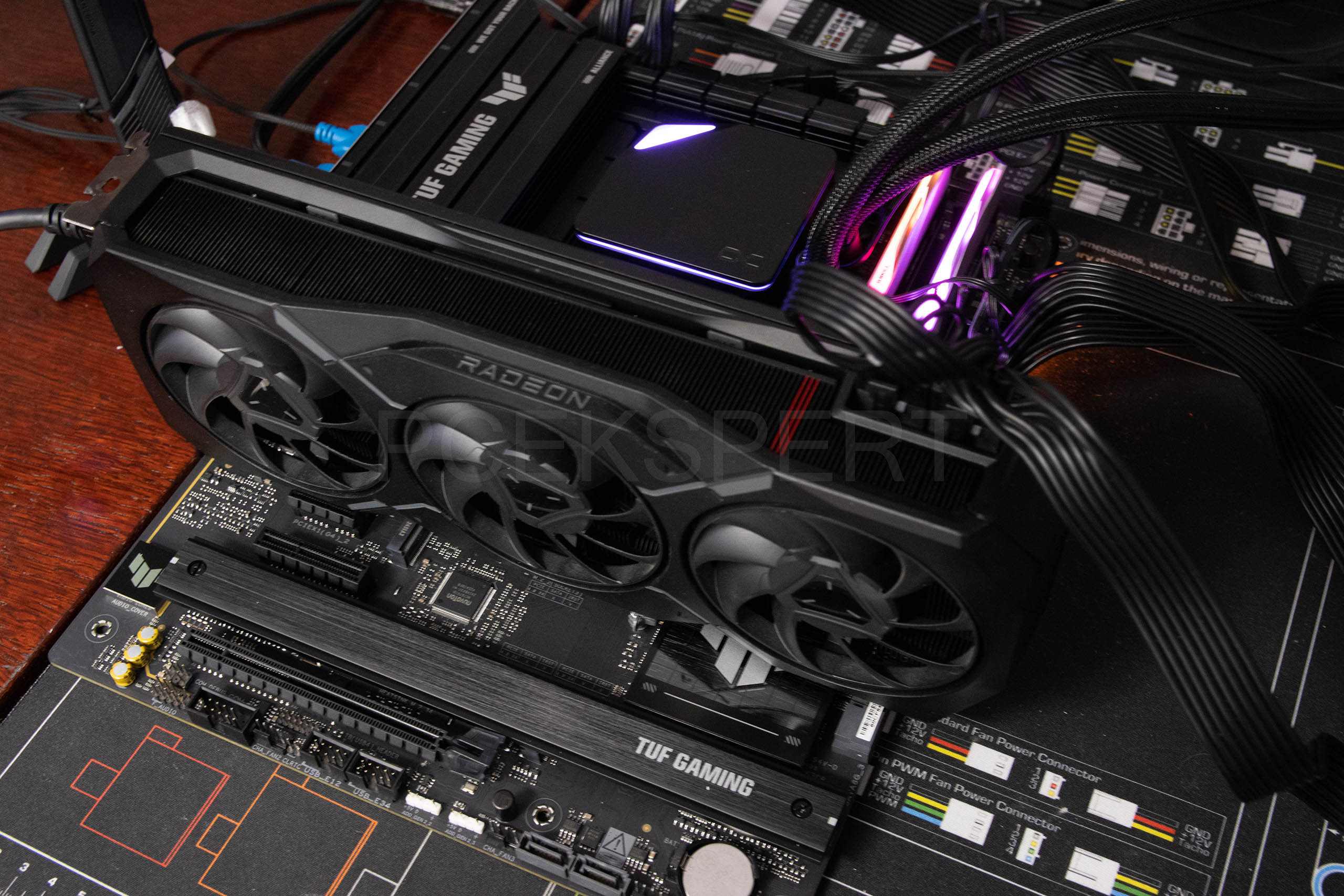

Kao i kod testa osatlih Z890 ploča, koristili smo 285K procesor, G.Skill Trident Z5 RGB F5-6800J3445G16GX2-TZRS memoriju, AMD Radeon RX 7900XT grafičku karticu i ostali već poznati hardvera kojeg možete vidjeti u tablici. Procesor je hlađen Alphacoolovim AIO hladnjakom Core Ocean T38. Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka i grafičkih benchmarka. Iskoristili smo ranije dobivene rezultate i grafove. Kao i do sada, testirali smo i potrošnje te zagrijavanje. Testirali smo na Windows 11 operativnom sustavu s 24H2 nadogradnjom, kao i kod testa AMD-ovih novih Zen 5 procesora.
Overclocking
Overclocking smo isprobali i uz pomoć Intel Extreme opcije u BIOS-u i uz pomoć ASUS Advanced OC profila, a bogme smo i ručno podešavali postavke. Extreme opcija je u ovom slučaju podigla performanse jer su one na tvorničkim postavkama bile nešto slabije od ROG i Strix ploča.
Rezultati testiranja
UL test
PCMark
[ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="Asus ROG Maximus Z890 Extreme,Asus ROG Strix Z890-F Gaming WiFi,Asus TUF Gaming Z890-Plus WiFi,Asus ROG Maximus Z890 Hero,Gigabyte Z890 Aorus Pro Ice" values="10005,9989,9847,9825,9537" colors="blue,blue,red,blue,blue" height="300"]
3DMark
[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Asus ROG Maximus Z890 Hero,Asus ROG Strix Z890-F Gaming WiFi,Asus TUF Gaming Z890-Plus WiFi,Asus ROG Maximus Z890 Extreme,Gigabyte Z890 Aorus Pro Ice" values="17304,17093,16624,16582,16404" colors="blue,blue,red,blue,blue,blue" height="300"]
U prva dva testa viidmo da je TUF-ica u zlatnoj sredini, no po CPU perofrmansama ipak ne može uloviti Maximus i Strix ploče.
CPU Test
Blender
[ichart headers="ID, Time (s)" title="Blender Gooseberry benchmark (sekunde, manje je bolje)" labels="Asus ROG Maximus Z890 Hero,Asus ROG Strix Z890-F Gaming WiFi,Asus ROG Maximus Z890 Extreme,Asus TUF Gaming Z890-Plus WiFi,Gigabyte Z890 Aorus Pro Ice" values="298.82,300.24,300.39,301.97,311.12" colors="blue,blue,blue,red,blue" height="300"]
Cinebench R24
[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="Asus ROG Maximus Z890 Hero,Asus ROG Strix Z890-F Gaming WiFi,Asus ROG Maximus Z890 Extreme,Asus TUF Gaming Z890-Plus WiFi,Gigabyte Z890 Aorus Pro Ice" values="2452,2445,2426,2381,2280" colors="blue,blue,blue,red,blue" height="300"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1T" labels="Asus ROG Strix Z890-F Gaming WiFi,Gigabyte Z890 Aorus Pro Ice,Asus ROG Maximus Z890 Extreme,Asus TUF Gaming Z890-Plus WiFi,Asus ROG Maximus Z890 Hero" values="144,144,143,143,140" colors="blue,blue,blue,red,blue" height="300"]
Ploča kao što smo vidjeli i ranije ne izvlači apsolutni maksimum iz procesora, no perfomanse generalno nisu loše.
Zagrijavanje procesora @ Alphacool Core Ocean T38
[ichart headers="ID,Load (°C)" title="Maximum Core Temperature" htitle="Load (°C, manje je bolje)" labels="Asus ROG Maximus Z890 Hero,Asus TUF Gaming Z890-Plus WiFi,Asus ROG Maximus Z890 Extreme,Asus ROG Strix Z890-F Gaming WiFi,Gigabyte Z890 Aorus Pro Ice" values="86,86,88,90,92" colors="blue,red,blue,blue,blue" height="300" min="0"]
[ichart headers="ID,Load (°C)" title="Average Maximum Core Temperature" htitle="Load (°C, manje je bolje)" labels="Gigabyte Z890 Aorus Pro Ice,Asus ROG Maximus Z890 Hero,Asus TUF Gaming Z890-Plus WiFi,Asus ROG Maximus Z890 Extreme,Asus ROG Strix Z890-F Gaming WiFi" values="74,79,79,80,83" colors="blue,blue,red,blue,blue" height="300" min="0"]
I iz prosječne temperature je vidljivo da ploča ne iskorištava procesor kao jače Maximus i Strix ploče.
Intel Performance vs. Extreme
Blender
[ichart headers="ID, Time (s)" title="Blender Gooseberry benchmark (sekunde, manje je bolje)" labels="TUF Gaming Z890-Plus WiFi @ Extreme,TUF Gaming Z890-Plus WiFi @ Performance" values="299.99,301.97" colors="red,blue" height="200"]
Cinebench R24
[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="TUF Gaming Z890-Plus WiFi @ Extreme,TUF Gaming Z890-Plus WiFi @ Performance" values="2448,2381" colors="red,blue" height="200"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1T" labels="TUF Gaming Z890-Plus WiFi @ Extreme,TUF Gaming Z890-Plus WiFi @ Performance" values="144,143" colors="red,blue" height="200"]
[ichart headers="ID,Load (°C)" title="Average Maximum Core Temperature" htitle="Load (°C, manje je bolje)" labels="TUF Gaming Z890-Plus WiFi @ Performance,TUF Gaming Z890-Plus WiFi @ Extreme" values="79,84" colors="blue,red" height="300" min="0"]
S uključenjem Extreme profila performanse malo narastu, ali nije to ništa značajno. Ploča svakako može podnijeti puno više i od ovoga, no potrebno se ručno igrati s postavkama.
Zaključak
TUF Gaming Z890-Plus WiFi je solidno opremljena i kvalitetno napravljena ploča koja spada u srednji tržišni azred i košta oko 350 € u njemačkim dućanima (u Hrvatskoj je oko 390 €). Namijenjena je svima onima koji žele novu Intelovu platformu, no nisu spremni izdvojiti količinu novca koja se traži za jače Maximus ili Strix modele. Ova ploča nudi solidan omjer uloženog i dobivenog, te zapravo ima svu opremu koja prosječnom igraču treba. Uz to nije pretjerano šarena te nema puno LED rasvjete. Hlađenje je riješeno jako dobro, softverska je podrška kao i uvijek bogata, a UEFI je prepun opcija za tweakanje. Zanimljivo je da je Z890-PLUS model za oko 15 € skuplji od X870-PLUS, pa svi oni koji ipak žele AMD-ovu platformu mogu računati i na manju uštedu. Od pojave Ryzena 7 9800X3D to bi mogla biti i puno zanimljivija i sposobnija "gamerska" platforma.
