Memorijski su utori pojačani metalnom zaštitom i osvijetljeni RGB LED-icama, a primaju DDR4 memoriju maksimalne brzine 4133 MHz i kapaciteta do 64 GB. Uz desni rub se ploče smjestila RGB LED izmjenjiva traka kao i kod osmice a u sredini su dva interna USB 3.0 konektora, 24-pinski ATX konektor, OC, ECO i POWER veće tipke te CMOS switch i Reset manje tipke. Ploča ima dva BIOS-a pa zato tu i CMOS prekidač. Tu su i zgodno osvijetljeni TURBO i XMP urezani u PCB. Iznad se DIMM utora nalaze mjerne točke napona – baš kao i kod osmice.

gb_z270x_gaming_7_9

Audio jedinica je samo malo manje kompleksna nego kod osmice, a u srcu svega je Creative SoundCore 3D quad-core audio procesor, potpomognut sa Nichiconovim audio konektorima, izmjenjivim operacijskim pojačalima (Ti Burr Brown OPA2134) i s dva USB DAC-UP porta. Sve je začinjeno Creative SBX Pro Studio softverom. Dva su LAN kontrolera – Killer Ethernet E2500 i Intel I219V, a Killer softver prioritizira aplikacije i najpopularnije web stranice. Ploča ima tri dugačka PCIe utora – x16, x8 i x4, a ako su gornja dva istovremeno popunjena brzina pada na x8 + x8. Ujedno, treći slot dijeli resurse sa M.2 socketom p mu brzina pada na x2 kada je socket popunjen. Uz veće, tu su i tri manja PCIe x1 konektora. Ploča podržava i 3-way Crossfire, te 2-way SLI polja grafičkih kartica.

gb_z270x_gaming_7_10

Uz sami donji rub ploče se nalazi mnoštvo konektora i prekidača, a raspored im je identičan kao i kod osmice pa se tu nećemo previše ponavljati. M.2 socket koji podržava uređaje dužine do 80 mm se nalazi tik iznad zadnjeg PCIe utora, a tu je još i ITE-ov kontroler, te dijagnostičke LED-ice za VGA, CPU, BOOT i DRAM.

gb_z270x_gaming_7_11 gb_z270x_gaming_7_12

Stražnji panel ima dva USB 3.1 Gen 2. Thunderbolt porta – Type A i C, uz standardne HDMI, DisplayPort, PS/2, USB 3.1 Gen. 1 i audio konektore. Gigabyte donosi i već pomalo zaboravljene U.2 i SATA Express konektore, te šest horizontalnih SATA 6 Gbps konektora.

gb_z270x_gaming_7_15 gb_z270x_gaming_7_16

gb_z270x_gaming_7_17 gb_z270x_gaming_7_18

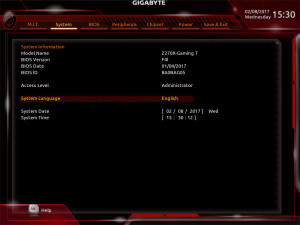

UEFI sučelje je baš kao i softverska podrška identično kao i kod osmice i tu nemamo više što za dodati. Jedna od većih razlika između sedmice i osmice je kao što smo mogli primijetiti nedostatak Wi-Fi modula kod danas testirane.
