Asus Vanguard B85 – povoljna TUF ploča

Dizajn kutije je sličan ostatku TUF serije, no kutija je tek nešto veća od one u kojoj dolazi malena Gyphon Z87. Vanguard je micro ATX ploča, pa je stoga i kutija prilagođena tim dimenzijama. Na stražnjoj se strani nalazi popis tehnologija po kojima je vidljivo da je pripadnica TUF serije - Thermal Radar Core, TUF Components, Server-Grade Reliability test i Digi+ VRM.

Uz ploču će te u kutiji naći i uputstva za korištenje, jedan Q-Shield (za stražnji I/O panel), dva SATA 6Gbps kabela, jedan Q-connector (2 u 1) za front panel, TUF certifikat, TUF petogodišnje jamstvo (u ovisnosti o regiji)i TUF Inside naljepnicu za kućište. Na pratećem mediju sa nalaze upravljački programi i Asusove aplikacije (ASUS/TUF CPU-Z), te antivirusni softver (OEM).

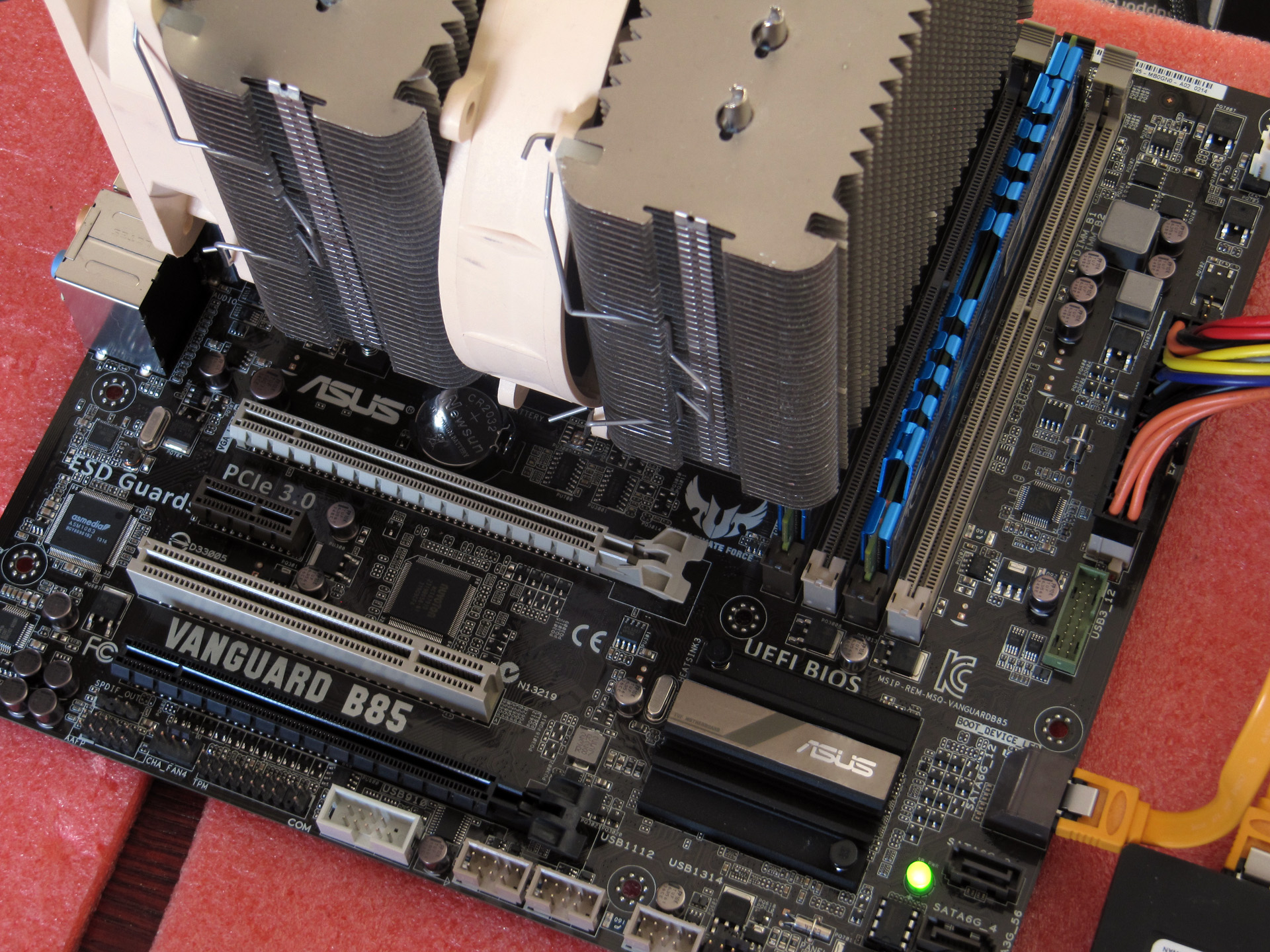

MicroATX dimenzija, ploča se proteže na 24.4 x 24.4 cm, a tipičnih je TUF boja. Na napojnu su se jedinicu smjestila dva aluminijska hladnjaka koji imaju keramički premaz. Svoj posao odrađuju kvalitetno i ploča se ni u jednom trenutku ne pregrijava. Kada krenemo s overclockingom preporučljivo je usmjeriti protok zraka preko cijele VRM jedinice jer je tada zagrijavanje ipak malo izraženije. Još se na PCH-u nalazi maleni aluminijski hladnjak i to je sve što se hlađenja tiče. Ostatak ploče je manje više cijeli zauzet nekim od sklopova i teško je naći prazan dio. Unatoč tome, layout je generalno vrlo dobar i tu nemamo zamjerki.

Specifikacije Asus Vanguard B85 Podržani procesori Intel Socket 1150 for 4th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 Čipset Intel B85 Memorija 4 x DIMM, Max. 32GB, DDR3 1600/1333 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Utori za proširenja 1 x PCIe 3.0/2.0 x16 1 x PCIe 2.0 x16 (x4 mode, black) 1 x PCIe 2.0 x1 1 x PCI Multi-GPU podrška Supports AMD Quad-GPU CrossFireX Technology LAN Intel I217V, 1 x Gigabit LAN Controller Audio Realtek ALC887 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking Storage Intel B85 chipset : 4 x SATA 6Gb/s port(s), brown 2 x SATA 3Gb/s port(s), black Supports Intel® Rapid Start Technology, Intel® Smart Connect Technology USB Intel B85 chipset : 6 x USB 3.0/2.0 port(s) (4 at back panel, blue, 2 at mid-board) 8 x USB 2.0/1.1 port(s) (2 at back panel, black, 6 at mid-board) BIOS 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information Format uATX Form Factor 9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm ) Interni I/O portovi 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green) 3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s) 1 x TPM header 1 x COM port(s) connector(s) 4 x SATA 6Gb/s connector(s) 2 x SATA 3Gb/s connector(s) 1 x CPU Fan connector(s) (1 x 4 -pin) 4 x Chassis Fan connector(s) (4 x 4 -pin) 1 x S/PDIF out header(s) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) (Q-Connector) 1 x Chassis Intrusion connector(s) 1 x Clear CMOS jumper(s) Specijalne značajke TUF ENGINE! Power Design : - 4 +1 Digital Phase Power Design - TUF Components (Alloy choke, Ti-Cap. & MOSFET; certified by military-standard) - ASUS DIGI+ VRM Utility Ultimate COOL! Thermal Solution : - TUF Thermal Radar Core ASUS Exclusive Features : - AI Suite 3 - Ai Charger - ESD Guards - Front Panel USB 3.0 Support - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - Network iControl - USB 3.0 Boost ASUS EZ DIY : - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS UEFI BIOS EZ Mode - Multi-language BIOS ASUS Q-Design : - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector

Između stražnjeg I/O-a i napojne jedinice smjestili su se ASMedijini kontroleri - HDMI level shifter i USB3.0 Hub kontroler sa četiri downstream porta. Napojna jedinica je 4 + 1 fazna sa digitalnom kontrolom i TUF komponentama - prigušnicama od legure, Ti kondenzatorima i MOSFET-ma certificiranim po vojnim standardnima. Ovakva je napojna jedinica nešto jednostavnija od onih na jačim TUF pločama no kao što ćemo vidjeti kasnije sasvim je dostatna za overclocking na zraku. S druge strane LGA1150 socketa nalaze se četiri DIMM utora s podrškom za maksimalni 32GB memorije brzine do 1600 MHz (još jedno ograničenje B85 čipseta). Desno od DIMM utora se nalazi njihova napojna jedinica, TPU kontroler, 24-pinski ATX konektor, USB3.0 header i dva 4-pinska konektora za ventilatore.

Prijelazom na južnu stranu ploče, na lijevoj strani nailazimo na tri kontrolera - Intelov LAN, ASMedijin PCIe-to-PCI bridge i Realtekov ALC887 Audio CODEC. Iznad svjetlijeg PCIe x16 utora nalazi se standardna baterija, a ispod Nuvotonov Super I/O kontroler. Do njega je i jedan PCIe x1 utor ispod kojega se nalaze i legacy PCI utor te jedan PCIe x16 (x4 mode) utor. Na samom dnu su SPDIF_OUT, AAFP i TPM konektori do kojih su COM i tri USB2.0 interna konektora U produžetku su još i jedan konektor za ventilator, F_PANEL konektor, CLRTC i CHASIS jumperi, te dva vertikalna i četiri horizontalna SATA konektora. Tik do hladnjaka PCH-a je i BIOS čip te signalna LED-ica. B85 PCH koji se nalazi ispod malenog aluminijskog hladnjaka donosi podršku za maksimalno osam USB 2.0 i četiri USB 3.0 portova, dva SATA II i četiri SATA III portova, jedno PCIe 3.0 x16 sučelje i osam PCIe 2.0 stazica. Uz to, podržava i Anti-Theft i Clear video tehnologije. Ono bez čega kupac ostaje ako se odluči za B85 ploču je podrška za RAID i Smart Response tehnologije. Što se overclockinga tiče podržano je samo mijenjanje CPU i GPU množitelja, dok je onaj za RAM zaključan.

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse combo port
• 1 x DVI-D
• 1 x D-Sub
• 1 x DisplayPort
• 1 x HDMI
• 1 x LAN (RJ45) port
• 4 x USB 3.0 (blue)
• 2 x USB 2.0
• 6 x Audio jacks

Na stražnjem se panelu nalazi uobičajeni set utora. Četiri su video izlaza, četiri USB3.0 porta (ASMedijin kontroler), dva USB2.0, PS/2 itd.

UEFI sučelje je vrlo slično ostalim pločama iz TUF serije, a ima i potpuno iste funkcionalnosti. To znači kako je prvo sučelje koje dočeka korisnima EZ Mode, što se naravno može prebaciti u Advanced. Overclocking i tweaking mogućnosti su vrlo šarolike, a ploča ima potencijal za solidan OC na zraku ili vodi, što se vidi i po maksimalnom CPU taktu od čak 1.92V (nije da će ikada toliko trebati). XMP profil memorije možemo učitati ali smo ograničeni na maksimalnih 1600MHz. OC profile je kao i kod ostalih ploča moguće spremiti za kasniju upotrebu.

Softver je dobro znan već od ranije pa tu nećemo dužiti. Ploča nije zakinuta za neke funkcionalnosti a jedino je broj termalnih senzira smanjen na ostatak TUF društva. Ipak, sve se putem softvera može automatizirati, pa i ponašanje svih ventilatora u kućištu. Overclocking je također moguć u TurboV Evo dijelu, gdje je moguće poigrati se ručno ali i automatski. Tu možemo overclockirati i GPU. Vanguard B85 bi tako mogla biti vrlo primamljiva širem krugu korisnika, a ne samo onima koji maksimalno paze na budžet.

Test sistem

Test sistem :: Hardware Platforme Asus Vanguard B85 Procesor(i) Intel Core i7-4770K; Memorija Corsair Vengeance Pro 2 x 8GB 2400MHz, CMY16GX3M2A2400C10R Grafičke kartice Intel HD4600; Zvučna kartica On Board Hard disk(ovi) Corsair Force 3 120GB; Napajanje Thermaltake Grand 1050W DVD-RW HP GSA-H60L

Testni sistem :: Software OS Windows 7 Ultimate 64-bit SP1 Chipset datoteke Intel Chipset Driver DirectX verzija 11 AIDA 64 Extreme Edition v.3.00.2500 AS SSD v.1.7 x.264 Benchmark v.4.0 7-Zip v. 4.65



Način testiranja

Način testiranja je kao i uvijek poprilično standardan u kojem mjerimo performanse kombinacije ploča/procesor/memorija, a ubacili smo i test SATA performansi. Za ovaj smo test ipak nešto skratili broj benchmarka, jer su 7-Zip i x.264 dovoljni kako bi stekli sliku o performansama ploče. U tablicama ćete vidjeti i usporedbu sa jačim Z87 modelima ali i sa Gigabyteovom H81AMP-UP pločom koja joj je bliska po performansama zbog ograničenja na brzini memorije. Ploča je radila vrlo stabilno i bez ikakvih problema tijekom čitavog testiranja, a hladnjaci na ploči se zagriju na normalne vrijednosti nakon dugotrajnog opterećenje. Ipak, kada overclockiramo temperature porastu znatnije i prisilno hlađenje VRM-a je i više no poželjno.



Overclocking

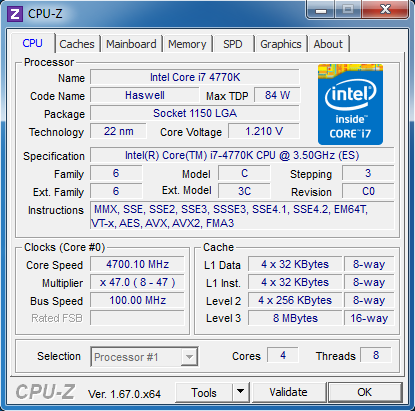

Overclocking mogućnosti ove ploče su su vrlo solidne i bliske onima H81.AMP-UP ploče ali i nekim jačim modelima. Maksimalni stabilni takt smo postigli na 4.7GHz što je sasvim prihvatljivo za ovakvu ploču.

7-Zip
Score (MIPS)
Asus Z87-Deluxe 24204    Asus Sabertooth Z87 24192    Asus Maximus VI Impact 24012    Asus Maximus VI Extreme 24001    Asus Maximus VI Formula 23454    Gigabyte H81.AMP-UP 23115    Asus Z87I-PRO 22985    Intel DZ87KLT-75K 22048    Asus Vanguard B85 22003      0 50 00 10 000 15 000 20 000 250 00



Vanguardica je na začelju, čak i ispod Intelove ploče koja se do sada pokazala najsporija od Z87 društva.

x.264 Benchmark
v4.0 Score (fps)
Asus Sabertooth Z87 190,41    Asus Maximus VI Extreme 190,2    Asus Z87-Deluxe 189,52    Asus Maximus VI Impact 189,5    Asus Maximus VI Formula 189,4    Asus Z87I-PRO 185,23    Gigabyte H81.AMP-UP 182,67    Intel DZ87KLT-75K 175,66    Asus Vanguard B85 170,85      0 5 0 1 00 1 50 20 0



I ovdje ponovno imamo vrlo slab rezultat, pri čemu je čak i Gigabyteov H81 model debelo ispred.

AIDA64 - RAM
Read (MB/s)
Asus Maximus VI Impact 35377    Asus Maximus VI Extreme 35266    Asus Maximus VI Formula 35261    Asus Vanguard B85 24398    Asus Z87I-PRO 24270    Gigabyte H81.AMP-UP 24122      0 10 000 20 000 30 000 400 00
Write (MB/s)
Asus Maximus VI Extreme 37524    Asus Maximus VI Formula 37499    Asus Maximus VI Impact 36654    Asus Z87I-PRO 36163    Asus Vanguard B85 25066    Gigabyte H81.AMP-UP 24799      0 10 000 20 000 30 000 400 00
Copy (MB/s)
Asus Maximus VI Impact 34598    Asus Maximus VI Extreme 33999    Asus Maximus VI Formula 33968    Asus Z87I-PRO 28957    Gigabyte H81.AMP-UP 24021    Asus Vanguard B85 24001      0 10 000 20 000 30 000 400 00



Jedan od razloga nižih performansi su svakako i slabije memorijske performanse zbog ograničenog množitelja i brzine od 1600MHz. Ipak, vidimo kako performanse nisu ništa lošije od Gigabyteovih pa razloge slabih performansi u prva dva testa treba tražiti u očito nižim maksimalnim Turbo taktovima.

ASSSD
Seq. Read
Asus Maximus VI Hero 202,76    Asus Z87I-PRO 201,77    Asus Maximus VI Impact 201,22    Asus Vanguard B85 199,92    Asus Maximus VI Formula 199,52    Asus Maximus VI Extreme 199,34    Asus Gryphon Z87 199,32    Gigabyte H81.AMP-UP 198,84      0 1 05 21 0
Seq. Write
Asus Maximus VI Hero 98,55    Asus Z87I-PRO 98,09    Gigabyte H81.AMP-UP 97,34    Asus Maximus VI Impact 97,01    Asus Maximus VI Formula 96,51    Asus Maximus VI Extreme 96,44    Asus Gryphon Z87 92,2    Asus Vanguard B85 89,69      0 1 05 21 0



Kako se iz testa vidi i SATA performanse B85 čipseta su drugačije od H81 i Z87. U čitanju je sve u redu, no u zapisu B85 ima najslabiji rezultat.

Asus je svoju TUF seriju odlučio proširiti i jednim jeftinijim modelom, kako bi kupcima s nižim budžetom približio već poznate kvalitete TUF modela. Malena, uATX ploča sivo zelenkastih nijansi donosi solidnu razinu opreme, a u skladu s mogućnostima ipak malo srezanog B85 čipseta. Nekih stvari poput RAID podrške, se kupac mora odreći no sve što zapravo treba za funkcioniranje modernog računala je tu. Ploča dolazi i s kvalitetnom napojnom jedinicom, kvalitetnim komponentama, dobrom softverskom podrškom i preglednim i brzim UEFI sučeljem S cijenom od oko 80 € u Europskim dućanima, Vanguard B85 se tako čini kao dobra kupnja. I kada uzmemo u obzir overclocking mogućnosti te pet godišnje jamstvo postavlja se pitanje trebali prosječnom korisniku išta više od ovoga?
