Asus X99-Deluxe II – brzi test

Nakon testa slabije opremljene X99-A II ploče, na red dolazi jedan brzinski test Deluxe II verzije koja donosi bogatu opremu. Nova ploča, za razliku od stare Deluxe-ice ima U.2 port, zatim četiri USB 3.1 porta (tri Type A i jedan Type C), a tu je i AURA LED osvjetljenje, header za priključenje AURA LED stripa, AC WiFi i Bluetooth, HyperM.2 x4 kartica te ThunderboltEX 3 kartica.

Deluxe-ica dolazi u raskošnoj dizajniranoj velikoj kutiji. Na vanjskim je stranama vidljivo kako ploča izgleda, te su objašnjene neke od tehnologija, dok je ispod poklopca na prednjoj strani moguće vidjeti ploču i saznati još pokoji detalj o njenim mogućnostima i opremi. Bundle je po običaju bogat a sastoji se od debelih korisničkih uputa, Q-shielda odnosno zaštite za stražnje I/O portove, tu je osam SATA 6 Gbps kabela, jedan 2-way/3-way SLI mostić, jedan M.2 X4 bracket, jedan M.2 vijak, instalacijski alat za procesor, DVD s upravljačkim programima i aplikacijama, ASUS 3T3R dual band Wi-Fi pokretna antena (Wi-Fi 802.11a/b/g/n/ac), dodatna kartica za ventilatore (3x 4-pina) i jedan termistorski kabel.

U bogatoj je opremi i jedna HYPERM.2 X4 kartica M Key dizajna koja podržava samo PCIE SSD uređaje tipa 2230/2242/2260/2280/22110. Tu je i ThunderboltEX 3 kartica sa jednom Thunderbolt 3/USB 3.1 Type C portom, jednim Type A USB 3.1 portom i jednim Mini DisplayPort IN portom. Kartica osigurava brzine transfera do 40 Gbps, a moguće je lančano vezati do šest uređaja na jedan port.

Na prvi su pogled X99 Deluxe i Deluxe II vrlo slične, i potrebno je dobro oko kako bi se spazili detalji koji su različiti. Boje, layout, plastični pokrov preko stražnjeg I/O-a i audio jedinice - sve je identično. Tek je dizajn i boja hladnjaka drugačija. Na staroj je ploči boja bila antracit, a sada je aluminijsko siva. I dizajn je ponešto drugačiji ali kao do sada oni na VRM-u su spojeni debelom toplovodnom cijevi, baš kao i donja dva koji pokrivaju PCH i kontroler ispod CPU socketa. Hladnjaci su efikasni i adekvatno hlade elemente čak i pri dužim opterećenjima, a jače se počnu grijati kada krenemo s overclockingom. Layout ploče je dobro posložen, sve je na svom mjestu, baš kao i kod starog modela. Neki su elementi drugačiji, poput ojačanog SafeSlota, ili pak U.2 slota koji je na mjestu gdje su bila dva horizontalna SATA porta.

Zanimljivo je kako se neki od elemenata poput TPU kontrolera, ASMedijinog ASM1184e PCIe preklopnika (jedan upstream Gen. 2 port u četiri downstream Gen. 2 porta), zatim ASM1142 USB 3.1 kontrolera itd. Ujedno, i donja ploča rashladnog sistema na VRM jedinici se tu nalazi i hladi step down konvertere (buckove) koji se nalaze s donje strane.

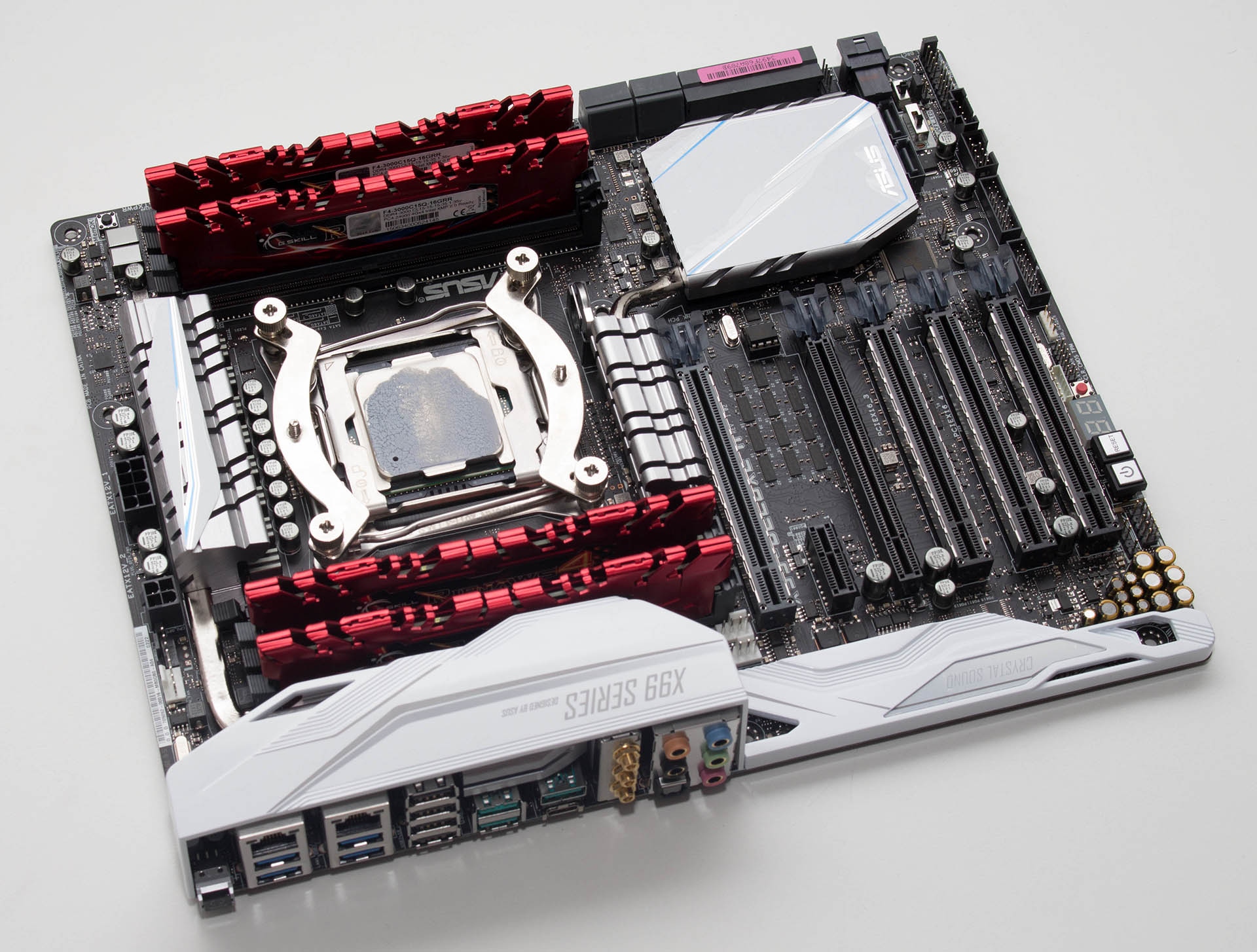

Oko masivnog se LGA2011-V3 socketa smjestila osam fazna VRM jedinica sa DIGI+ kontrolerom koja je dovoljno robusna i za overclocking najjačih i7 procesora. Hlađenje je kao što smo rekli sasvim adekvatno, a tek smo pri overclockingu i7 6950X procesora primijetili veće zagrijavanje pa će dodatna zračna struja preko hladnjaka dobro doći. Oko socketa se nalazi i osam DIMM utora za četverokanalne konfiguracije DDR4 memorije koje može biti maksimalno 128 GB brzine 3333 MHz. Na ovom se dijelu ploče nalazi i glavnina konektora za ventilator pa uz ostale imamo i High AMP te Waterpump konektore, a uz sam desni rub ploče su se smjestili i Dual U.2 (32 Gbps), te M.2X4 (32 Gbps) konektori.

Donjim lijevim dijelom ploče dominira Crystal Sound 3 audio jedinica koja je identična kao i kod prethodnog modela, te X99-A II modela s ALC1150 CODEC-om u glavnoj ulozi. Desno su PCIe utori. Prvi, PCIe x16 3.0 je SafeSlot kao i kod A modela, što znači da je ojačan za teže grafičke kartice. Ostali x16 slotovi su obični ali imaju svijetleće AURA kopče za kartice. Kod procesora s 40 PCIe stazica je moguće konfigurirati x8/x8/x8/x8 CroossFire ili SLI polja grafičkih kartica, dok je kod procesora s 28 PCIe stazica moguće kombinirati x8/x8/x8 polja. Između dva x16 utora se nalaze i jedan PCIe x1 te jedan PCIe x4 (puna dužina) utor. Na dnu je LED dijagnostika, tipke za paljenje i resetiranje, tipka za resetiranje CMOS-a, RGB header i uobičajeni set konektora.

Na desnoj donjoj strani imamo klasične konektore - 2x USB 3.0, USB 2.0, TB header, Front Panel, zatim TPU čip, X99 PCH čip itd. Tu su i dva korisna prekidača - jedan SLI/CFX prekidač za 2/3-way podešenja i jedan EZ XMP za automatsko učitavanje XMP profila memorije.

Stražnji je I/O panel prepun konektora pa tu nalazimo dva RJ45 porta za LAN, tri USB 3.1 Type A i jedan Type C konektor, zatim četiri USB 3.0 i četiri USB 2.0 (jedan je BIOS Flashback), tu je i optički S/PDIF izlaz, pet audio konektora, jedna USB BIOS Flashback tipka, te antenski izlazi Wi-Fi GO! modula s podrškom za 802.11ac standard te Bluetooth v4.0. Konektora za skladišnu memoriju ima pregršt pa tako s lijeve strane nalazimo dva vertikalno postavljena SATA 6 Gbps konektora (ispod X99 čipa), jedan od dva U.2 port, jedan SATA Express port i šest SATA 6 Gbps portova, te u produžetku još jedan vertikalni U.2 konektor te vertikalni M.2X4 konektor. UEFI sučelje i sofverska strana priče su identični kao kod X99-A II ploče i tu nećemo duljiti, idemo odmah na overclocking i testove.

Test sistem

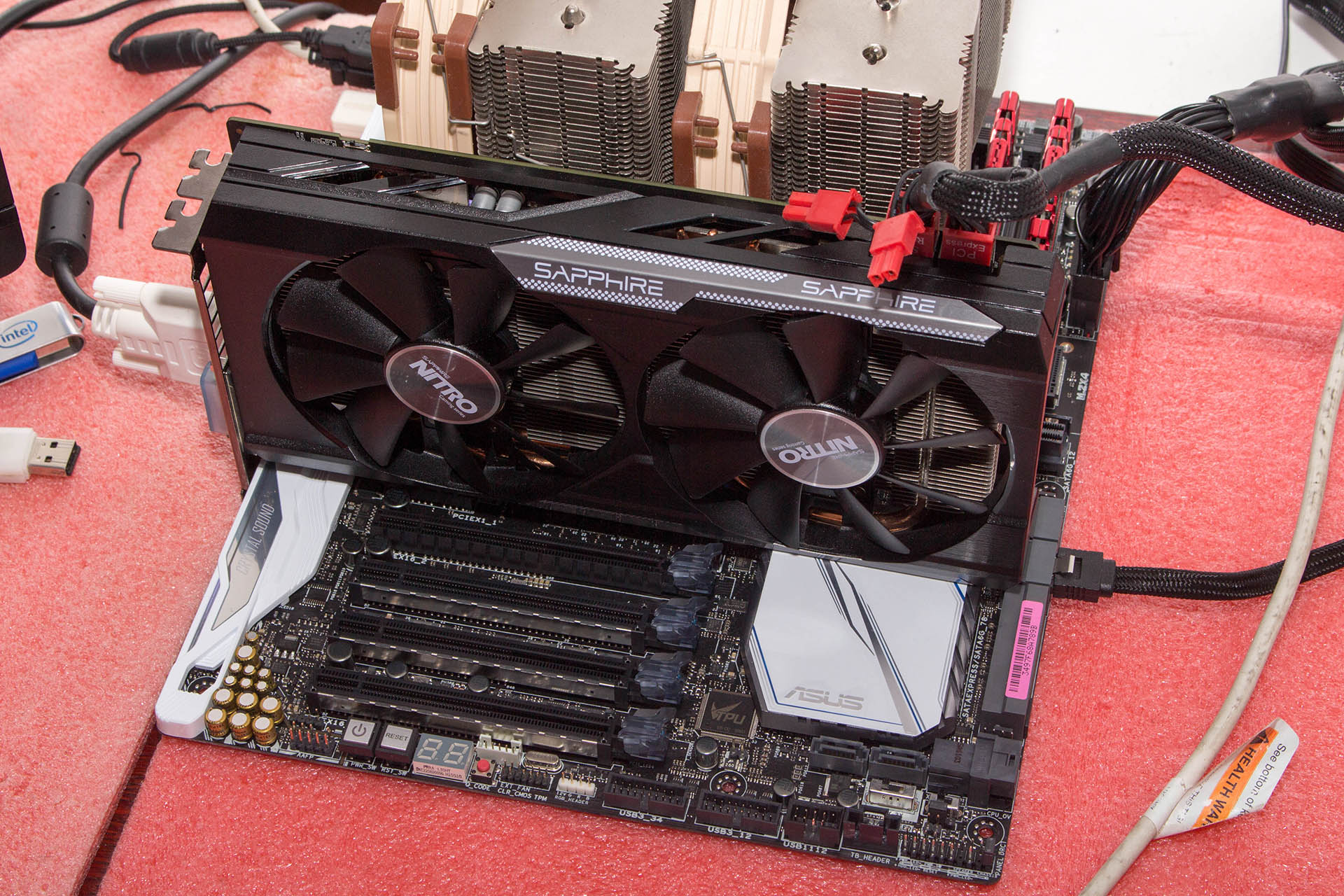

Test sistem :: Hardware Matična ploča Asus X99-Deluxe II Procesor Intel Core i7-9650X Memorija G.Skill DDR4 4x 4GB 3000MHz C15, F4-3000C15Q-16GRR Grafičke kartice Sapphire Nitro R9 380 Zvučna kartica On Board SSD Corsair Neutron XT 480GB Napajanje Thermaltake Grand 1050W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 Chipset datoteke Intel Chipset Driver 10.1.2.19 DirectX verzija 12 AIDA 64 Extreme Edition v.5.70.3800 7-Zip 9.20 PCMark 8 Home, Conventional TrueCrypt 7.1

  Način testiranja i overclocking

Ploču smo testirali uz pomoć i7-9650X procesora, G.Skillove 3000MHz DDR4 memorije i Noctuinog D15 hladnjaka. S obzirom da ploča nemaju neovisan x30 množitelj za memoriju prilikom podizanja XMP profila dolazi i do neminovnog podizanja STRAP-a sa 100 na 125MHz, te laganog overclockinga procesora. Zbog toga smo ploču usporedili sa X99-A pločom pri brzini memorije od 2400 MHz. Procesor smo kao i kod starijih X99-A II modela overclockirali na maksimalnih 4.5GHz, ali bi kao 24/7 takt ipak preporučili 4.3 ili 4.4 GHz pri 1.3 V u ovisnosti o tipu hlađenja koji imate. Testirali smo i automatski OC i on je kao i kod A II ploče na TPU II postavci iznosio 3.9 GHz za sve jezgre osim one najbolje broj devet (zapravo deseta) gdje smo imali 4.2 GHz.

[ichart headers="ID, Score" title="PCMark 8" htitle="Score" labels="X99-Deluxe II, X99-A II" values="4536,4493" colors="orange,blue" height="200"] U PCMarku razlika među pločama nije velika, što će se nastaviti i kod ostalih testova, no Deluxe ipak odnosi malenu prednost. [ichart headers="ID, MIPS" title="7-ZIP" htitle="MIPS" labels="X99-Deluxe II, X99-A II" values="52906,50375" colors="purple,green" height="200"] 7-Zip je jedini test koji pokazuje ovako veliku razliku u performansama procesora na ove dvije ploče, unatoč očitanjima koja govore o identičnoj radnoj frekvenciji. [ichart headers="ID, GB/s" title="TrueCrypt v7.1" htitle="AES (GB/s)" labels="X99-Deluxe II, X99-A II" values="10.6,10.5" colors="purple,blue" height="200"] AES performanse su rasle minimalno. [ichart headers="ID, Time (s)" title="wPrime 2.0" htitle="1024M Time (s, manje je bolje)" labels="X99-Deluxe II, X99-A II" values="86.388,86.854" colors="purple,green" height="200"] wPrime performanse također nisu značajno drugačije, no ipak je Deluxe model malo brži. [ichart headers="ID, CPU" title="CPU-Z Bench Single Thread" htitle="score" labels="X99-A II,X99-Deluxe II" values="1697,1695" colors="blue,red" height="200"] [ichart headers="ID, CPU" title="CPU-Z Bench Multi Thread" htitle="score" labels="X99-Deluxe II, X99-A II" values="18085,18073" colors="red,blue" height="200"] Single core performanse su malo naklonjene A II modelu, dok je kod Multi Thread-a opet Deluxe model malo brži.

Nema sumnje kako je X99-Deluxe II izvrsna ploča, jer je već stari model bio dokazano dobar. Kod II modela je Asus donio mnoštvo nove opreme u obliku ThunderboltEX 3 kartice, dva U.2 utora, vertikalni M.2 utor, AURA osvjetljenje koje ploči daje malo drugačiji štih, te mnoštvo USB 3.1 konektora bilo da je riječ o Type A ili C. Ploča je vrlo kvalitetno napravljena, s dobrim rashladnim karakteristikama, dobrim OC potencijalom, a kao i uvijek sve je popraćeno dobrim UEFI sučeljem i mnoštvom dobrog i korisnog softvera. Za povezivanje sa svijetom su tu WiFi + Bluetooth kartica te dvostruko LAN sučelje. Kome ovo sve navedeno treba morat će izdvojiti oko 400 € u Njemačkoj, što je čak 135 € više nego za X99-A II model. Upravo zbog te velike razlike je jasno kako je X99-A II pametniji izbor, jer i ona nudi sasvim dovoljno opreme za jedno high end računalo.
