ASUS X99-PRO & X99-A test
Datum objave 31.03.2015 - Krešimir Matanović
ASUS X99-PRO - opis
Na kraju mjeseca i ove poplave Asusovog hardvera koju smo imali u zadnjem tjednu donosimo test dvaju vrlo sličnih X99 ploča - modela PRO i A. Za sve one koji nemaju potrebu za najjačim modelima iz ROG serije, Asus je pripremio i uvjetno rečeno jeftinije modele koji su idealni za upotrebu sa slabijim i7-5820K procesorom kakav mi upravo i imamo. U opisu krećemo sa skupljom i opremljenijom pločom jer ona naravno sadrži sve što i ona manje opremljena, tj. A model. U odnosu na prije tri godine predstavljenu P9X79 Pro ploču, ova je doživjela znatne promjene i u dizajnu pakiranja i u dizajnu PCB-a i elemenata na njemu. Slična je naravno skupljoj X99 Deluxe koju smo imali prilike testirati na lansiranju Haswell-E platforme.
Uz ovu ploču dolazi i sasvim solidan bundle koji se sastoji od debelih korisničkih uputstava, medija s upravljačkim programima i aplikacijama, Q-Shield-a, šest SATA 6Gbps kabela, jednog M.2 X4 bracketa, jedne 2T2R dual band WiFi antene, jednog SLI mostića i jednog 2u1 Q konektora.
Ploča je posebna po tome što ima plastičnu zaštitu koja prolazi po desnoj strani a slično smo već vidjeli kod X99 Deluxe modela. Na prvi pogled je zapravo identična Deluxe modelu jer dijele i isti sistem hladnjaka. Tek kada PRO ploču počnemo analizirati izbliza počinjemo uočavati razlike. Tako primjerice, PRO nema toplovodnu cijev između gornja dva hladnjaka, nema vertikalni M.2 socket konektor ispod ATX konektora, kojega ovdje mijenja interni USB3.0 konektor, zatim vidimo razlike u layoutu SATA konektora pri čemu PRO model ima samo jedan SATA Express, a vidimo i kako je ispod sada kraćeg PCH hladnjaka postavljen horizontalni M.2 x4 konektor itd. Razlika je naravno dosta, no zajedničko im je da obje imaju pametno posložene komponente i kako ne bi trebalo doći do nekakvog konflikta među komponentama ukoliko ne odlučimo popuniti baš ste dostupne utore i iskoristiti sve moguće konektore. Rashladni je sistem adekvatan upotrebi ploče što znači kako se u normalnom radu ne pregrijava, a tek kada počnemo overclockirati osjećamo potrebu za dodatnim, tj. prisilnim hlađenjem VRM dijela i PCH hladnjaka.

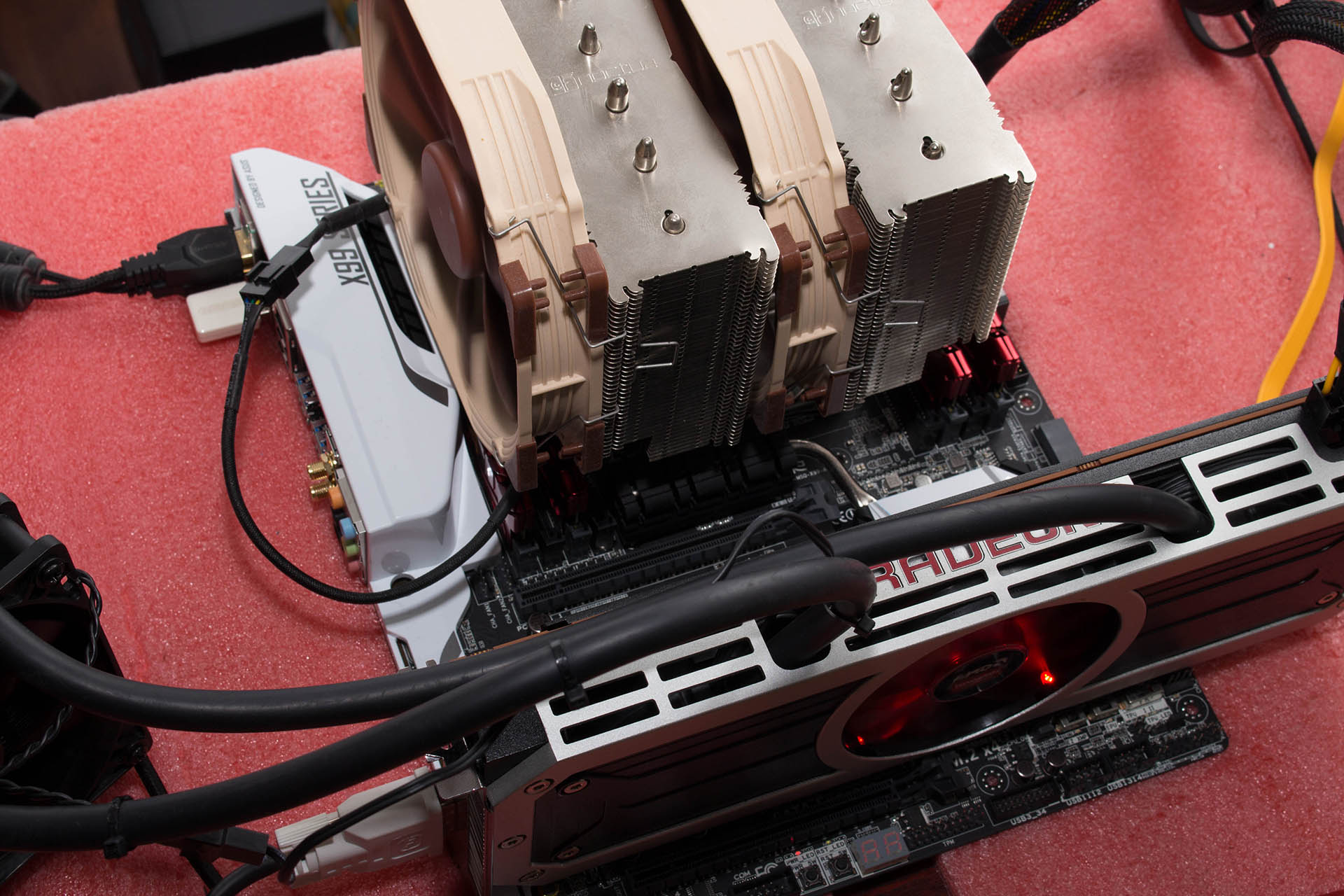

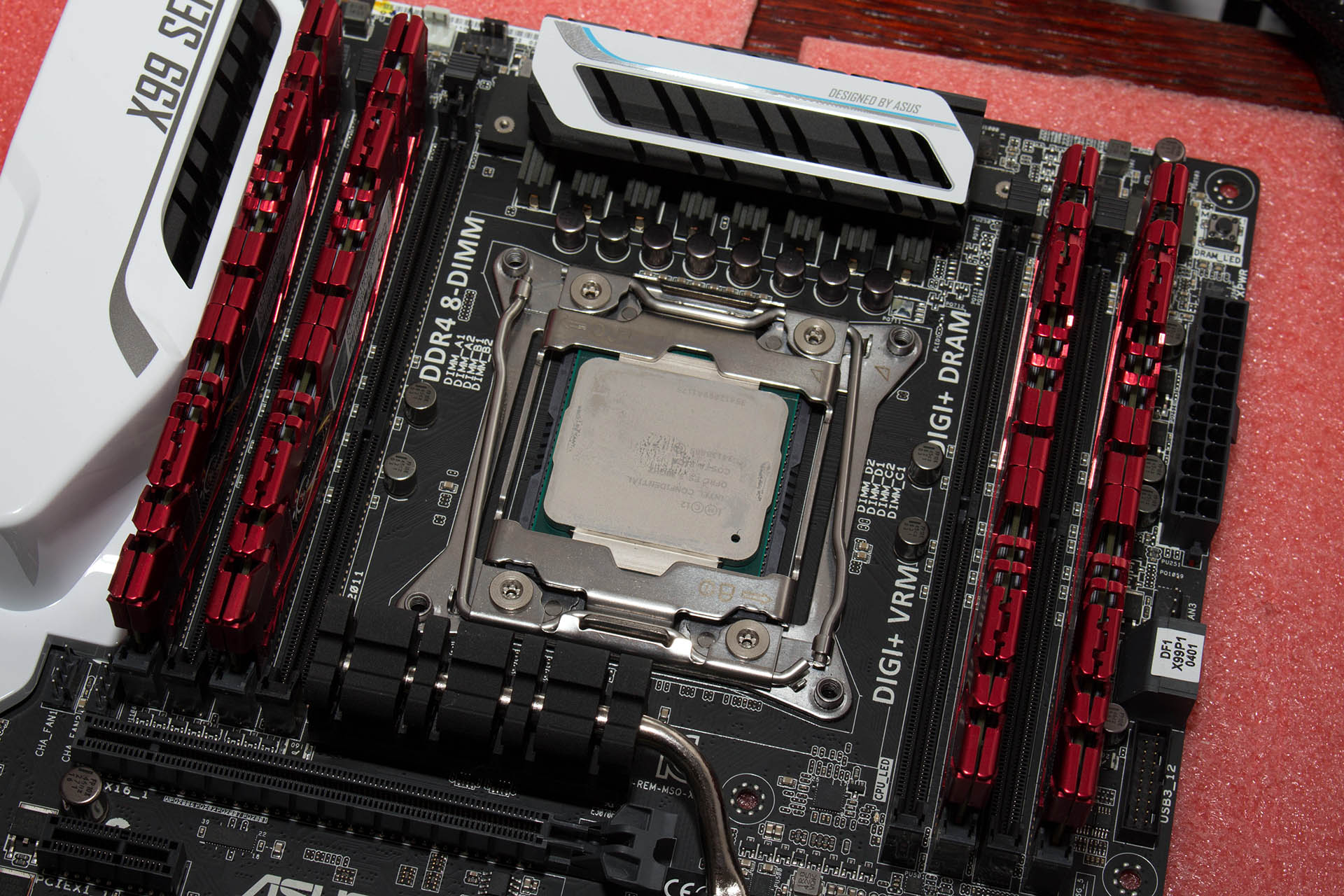

VRM jedinica je identična kao i na Deluxe ploči što znači kako uz normalan i stabilan rad možemo očekivati i dobra OC svojstva. Hladnjaci kao što smo rekli dobro obavljaju svoj posao, a i ne smetaju CPU hladnjacima. Mi smo našu Noctuu D15 bez problema instalirali, a tek su memorijski moduli bili razlog zbog kojeg smo morali malo podići vanjski ventilator. Podrška za memoriju je klasična - osam je DIMM utora za DDR4 memoriju maksimalnog kapaciteta 64Gb i brzine 3300 MHz.
Ploča ima ukupno četiri PCIe x16 utora te dva PCIe x1, a ovisno o procesoru može imati ukupno 40 ili 28 PCIe stazica. To znači da ako imamo jači procesor možemo maksimalno imati tri kartice na x16/x16/x8 brzinama sa SLI i CFX konfiguracijama, a uz slabiji procesor kombinaciju x16/x8/x4. Četvrti je PCIe x16 ograničen električno na x4 brzinu.
PRO-ica ima ukupno deset USB3.0 portova (pet preko čipseta i pet preko dodatnog ASM kontrolera), uz standardnih osam USB2.0 portova. Za skladišni prostor imamo M.2 Socket 3 s podrškom za 2242-22110 uređaje (dijeli bandwidth sa PCIe x4 utorom, što značli kako ne možemo popuniti oba), zatim jedan SATA Express port te osam SATA 6Gbps portova s podrškom za RAID 0.1.5 i 10. Mrežne mogućnosti su podržane od strane Intelovog I218V gigabitnog LAN kontrolera te integrirane WIFi 802.11ac kartice s podrškom za Bluetooth v4.0 (na stražnjem I/O panelu).
Audio jedinica nosi isto Crystal Sound 2 marketinško ime, ali je malo manje napredna u odnosu na onu na Deluxe verziji. U središtu svega je i dalje ALC1150, osam kanalni HD Audio CODEC koji ima 112 dB SNR kod reprodukcije i 104 dB SNR kod snimanja zvuka, te ima pomoć od strane HiFi operacijskih pojačala. Sa softverske je strane podržan DTS Ultra PC II i DTS Connect, a audio jedinica je kao i do sada na zasebnom PCB "otoku", zatim sa razdvojenim lijevim i desnim kanalima (različiti PCB slojevi) itd. Rezultat svega je kvalitetan zvuk koji će zadovoljiti i one malo izbirljivije.
Stražnji je I/O panel bogat konektorima, pa tu nalazimo BIOS tipku, legacy PS/2 konektor, zatim po četiri USB2.0 i šest USB3.0 konektora, LAN port, antenske konektore za WiFi+BT karticu i naravno audio konektore. Ploča je po svim standardima vrlo dobro opremljena i nema ničega što bi nam u svakodnevnoj upotrebi falilo. Jasno, u odnosu na one iz ROG serije ima manje overclocking značajki no to joj ni nije primarna uloga. UEFI sučelje je klasično s mnogobrojnim opcijama za tweakanje i tu će i oni napredniji korisnici moći uživati. Standardno dobra softverska podrška odlično zaokružuje ovu bogatu cjelinu.
ASUS X99-A - opis
Slabija sestra PRO ploče, model A dolazi u identično dizajniranom pakiranju, s jednako iscrpnim objašnjenjima na poleđini i jednako dobro zaštićena unutar kutije. Smisao A modela je donijeti još nižu cijenu koštanja Haswell-E sistema s uštedama na količini opreme koju donosi. Ne treba svakome WiFi+BT kartica, te sva silina PCIe kombinacija ili SATA konektora. Ono bitno, a to je ista kvalitetna VRM jedinica i poštena količina ostale opreme je tu.
I bundle je malo slabiji od PRO modela a uključuje debele i iscrpne korisniče upute, medij s upravljačkim programima i klasičnim aplikacijama, zatim Q-Shield, četiri SATA 6Gbšs kabela, jedan SLI mostić i jedan Q konektor (2u1). Eh da, tu je i jedna OC Adrenaline naljepnica za kućište.
A zadržava isti onaj osnovni layout PRO modela sa svim komponentama jednako razmještenim. U ovom slučaju nema hladnjaka na dijelu ispod CPU socketa, nema bijelog plastičnog pokrova na desnoj strani ploče, nema WiFi+BT kartice i to bi manje više bilo to. Rashladni je sistem jednako učinkovit, a overclocking mogućnosti ploče su identične.
Dio oko ležišta procesora je prostran kao i kod PRO ploče, a dojam prostranosti je i pojačan zbog nedostatka onog karakterističnog plastičnog pokrova na PRO i Deluxe modelima. O prostoru oko DIMM utora smo sve već manje više rekli u ranijim opisima, a možemo još jedino napomenuti kako svaka strana DIMM utora ima svoju dvofaznu VRM jedinicu s digitalnom kontrolom (5-way - TPM, TPU, EPU, DIGI+ i FanXpert 3).
Priča s PCIe utorima je identična kao i kod PRO modela i tu nemamo što za dodati osim da treba paziti prilikom raspoređivanja kartica i ostalih uređaja jer PCIe X16_4 utor i M.2 x4 socket dijele bandwidth, zatim kako PCIe X16_3 utor podržava samo x8 uređaje, te kako PCIe x16_2 i PCIe x1_1 dijele bandwidth sa USB3_E56 portovima, te u slučaju zajedničkog korištenja oba PCIe slota padaju na brzinu od samo x1.
USB konfiguracija je identična PRO modelu - deset je USB3.0 i osam USB2.0 portova. LAN kontroler je također isti - Intel I218V, baš kao što je i audio jedinica identična, uključujući i softversku podršku, zasebne lijeve i desne kanale, odvojeni PCB "otok", kvalitetne audio kondenzatore itd. Zanimljivo za spomenuti je kako obje ove ploče imaju Thunderbolt header za prikapčanje dodatne ThunderboltEX II ili slične kartice.
Na stranu što nema Wi-FI kartice i plastične zaštite, stražnji je I/O panel identičan kao i kod PRO modela, te nudi jednake funkcionalnosti. UEFI sučelje je identično, a i softverska podrška također. Razlika između A i PRO modela je u tih nekoliko elemenata koji su sa A modela izbačeni, a razlika u cijeni je i više no zanimljiva - 500 do 700 kuna.
