Asus Z97 Sabertooth Mark S

Asus je ove godine po prvi put predstavio dvije TUF Sabertooth ploče u punom ATX formatu – Mark 1 i Mark 2. Razlika je bila u tome da su kupci htjeli punu tehnologiju i mogućnosti Sabertooth modela, ali bez termalnog oklopa koji pokriva cijelu gornju stranu, baš kao i donju te ploči pruža dodatnu čvrstoću ali i zaštitu komponenata od prašine, jer su smatrali da je to samo kozmetika. Sada su pak na tržište izbacili i treći model koji je uvelike sličan Mark I modelu, no ovaj put je oklop pobojan u kamuflažnu arktičko bijelu boju, a PCB u snježno bijelu boju.

Kao i kod Mark 1 modela, u paketu uz ploču stiže i vrlo bogata dodatna oprema. Tu su korisničke upute za rad, vodič za korištenje svih dodataka, ASUS Q-Shield, četiri SATA 6Gb/s kabela, jedan SLI mostić, jedan Q konektor (2 u 1), dva Accessory ventilatora ( 35 /40 mm ), upute za TUF 5 godišnje jamstvo po regijama i po jedna "TUF Inside" i "Stay cool be TUF" naljepnice. Takozvani Accessory Package uključuje tri pokrova protiv prašine za PCIe x16 slotove, dva pokrova protiv prašine za DRAM slotove, tri PCIe x1 slot pokrova za prašinu, dva Short fan vijka, četiri Long fan vijka, Thermistor kabela, jedan back I/O dust okvir, jedna back I/O dust mrežica, jedan set pokrova protiv prašine za konektore (On board USB 3.0, DVI, HDMI, DP i LAN), dva pokrova za prašinu za On board USB 2.0 konektor, osam back I/O USB 2.0 pokrova za prašinu, sedam On board SATA pokrova za prašinu, jedan SATA Express pokrov za prašinu i pet pokrova za Audio konektore. Svi ovi pokrovi su naravno u bijeloj boji. Uz pomoć ove opreme je moguće gotovo cijelu ploču izolirati protiv prašine, ali i zadržati protok zraka ispod termalnog oklopa. Tu je i medij na kojem se nalaze upravljački programi, anti virusni softver (OEM), ASUS/TUF CPU-Z, ASUS Utilities i EZ Update.

Posebnost ove ploče je što dolazi uz pet godišnje jamstvo proizvođača, pa je to veliki mamac za kupce. Uz TUF Armor dolazi i poseban set kapica i zaštitnih poklopaca kojima možemo prekriti sve one utore i konektore koje ne koristimo. Kako bi osigurali adekvatno hlađenje ovako zatvorenoj ploči, možemo montirati i dva malena ventilatora koji hlade vitalne komponente. Nadzor temperatura na višestrukim mjestima na ploči vršimo uz pomoć Thermal Radar aplikacije. Kako bi se osigurao dugotrajan rad, i komponente ugrađene na ploču su kvalitetnije no inače. Tu su TUF 10K Ti kondenzatori, TUF prigušnice i TUF MOSFET-i s vojnim certifikatima, a sama ploča prolazi testove stabilnosti koje inače prolaze serverska oprema. Thermal Armor donosi tehnologiju reverzibilnog protoka zraka koja sprječava nakupljanje prašine na heatsinkovima koji su pokriveni zaštitom, ali i tzv. flow-valve koji kontrolira pritjecanje zraka na toplovodne cijevi što je od pomoći kada sistem hladimo vodenim hlađenjem, tj. Onda kada nema ventilator na CPU hladnjaku. Kako bi se komponente na ploči ispravno hladile, Asus uvijek prilaže i dva ventilatora za stvaranje zračne struje ispod oklopa, a njih montiramo na mjesto tik iznad prvog PCIe utora horizontalno, te iza stražnjeg I/O panela vertikalno. Mreža senzora se brine o nadzoru temperatura na kritičnim mjestima, a individualno je moguće postaviti do tri dodatna termalna senzora.

Donji metalni okvir (TUF Frontier), je također u kamuflažnoj boji, a s cijelim tim oklopom je ova ploča vrlo teška ali i podnosi veća naprezanja jer ju sve to dodatno učvršćuje.

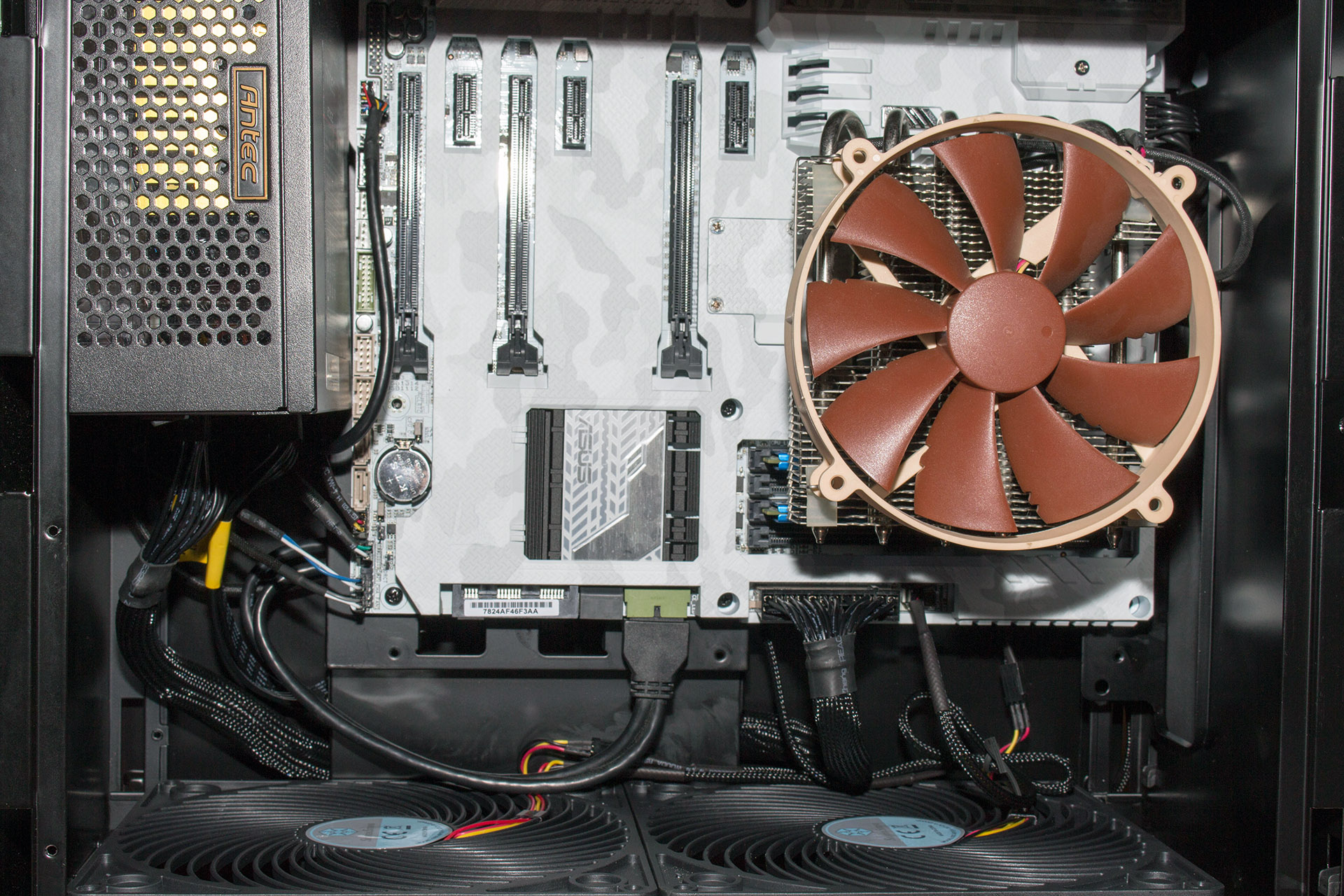

Bijeli PCB stvarno izgleda posebno, te je u kombinaciji s tamnim elementima ova ploča vrlo atraktivna i ukoliko primjerice odlučite skinuti oklop. Rashladni sistem ploče je inače vrlo učinkovit, te se i VRM hladnjaci i PCH hladnjak ne zagrijavaju previše tijekom dužih opterećenja. Ukoliko zadržavamo oklop, preporučljivo je ugraditi ventilatore za protok zraka koji dodatno smanjuju temperature što je ključno i kod overclockinga. Overclocking je naravno moguć zahvaljujući vrlo bogatom i intuitivnom UEFI sučelju, ali i 8 + 2 faznoj naponskoj jedinici s digitalnom kontrolom. Ukupno gledajući, layout ploče je dobro osmišljen unatoč činjenici kako su inženjeri morali sve orijentirati tako da ključni konektori budu izvan oklopa.

Specifikacije Asus Sabertooth Z97 Mark S Podržani procesori Intel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 Čipset Intel Z97 Memorija 4 x DIMM, Max. 32GB, DDR3 1866/1600/1333 MHz Non-ECC, Un-buffered Memory * Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) Utori za proširenja 2 x PCIe 3.0/2.0 x16 (x16 or dual x8) 1 x PCIe 2.0 x16 (max @ x4 mode, black) 3 x PCIe 2.0 x1 Multi-VGA podrška Supports NVIDIA Quad-GPU SLI Technology Supports AMD Quad-GPU GPU CrossFireX Technology LAN Intel I218V, 1 x Gigabit LAN Controller(s), Dual interconnect between the Integrated Media Access Controller (MAC) and Physical Layer (PHY) Realtek 8111GR, 1 x Gigabit LAN Controller(s) Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance Audio Realtek ALC1150 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in) Audio Feature : - Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound - Optical S/PDIF out port(s) at back panel - BD Audio Layer Content Protection - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals - Audio amplifier: Provides the highest-quality sound for headphone and speakers - Unique de-pop circuit: Reduces start-up popping noise to audio outputs Storage Intel Z97 chipset : 1 x SATA Express port, blackcompatible with 2 x SATA 6.0 Gb/s ports 4 x SATA 6Gb/s port(s), , Support Raid 0, 1, 5, 10 Supports Intel Smart Response Technology, Intel® Rapid Start Technology, Intel Smart Connect Technology ASMedia ASM1061 PCIe SATA controller : 2 x SATA 6Gb/s port(s), beige USB Intel Z97 chipset : 6 x USB 3.0/2.0 port(s) (2 at back panel, blue, 4 at mid-board) ASMedia USB 3.0 controller : 2 x USB 3.0/2.0 port(s) (2 at back panel, blue) Intel Z97 chipset : 8 x USB 2.0/1.1 port(s) (4 at back panel, black, 4 at mid-board) BIOS 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.8, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information Format ATX Form Factor ( 30.5 cm x 24.4 cm ) Interni I/O portovi 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin, moss green) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 1 x SATA Express connector: black, compatible with 2 x SATA 6.0 Gb/s ports 1 x TPM header 6 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (1 x 4 -pin) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 4 x Chassis Fan connector(s) (4 x 4 -pin) 3 x Assistant Fan connector(s) (2 x 3 -pin, 1 x 4 -pin, [White]) 1 x S/PDIF out header(s) 1 x Thunderbolt header(s) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) (Q-Connector) 1 x DRCT header(s) 1 x MemOK! button(s) 3 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) Specijalne značajke TUF Features: TUF ENGINE! Power Design : - 8 +2 Digital Phase Power Design - TUF Components (New Alloy Choke, Ti-Cap. & MOSFET; certified by military-standard) - ASUS DIGI+ Power Control Utility Ultimate COOL! Thermal Solution : - TUF Thermal Armor with Flow Valve - TUF Thermal Radar 2 with Thermistors - TUF ICe Safe & Stable! Guardian Angel : - Dust Defenders - TUF Fortifier - TUF ESD Guards ASUS Exclusive Features : - Remote GO! - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - Front Panel USB 3.0 Support - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - USB 3.0 Boost - Disk Unlocker - Turbo LAN Interactive HomeCloud - Media Streamer ASUS EZ DIY : - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS USB BIOS Flashback - ASUS UEFI BIOS EZ Mode - Multi-language BIOS - Push Notice - Media Streamer ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Cable - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector

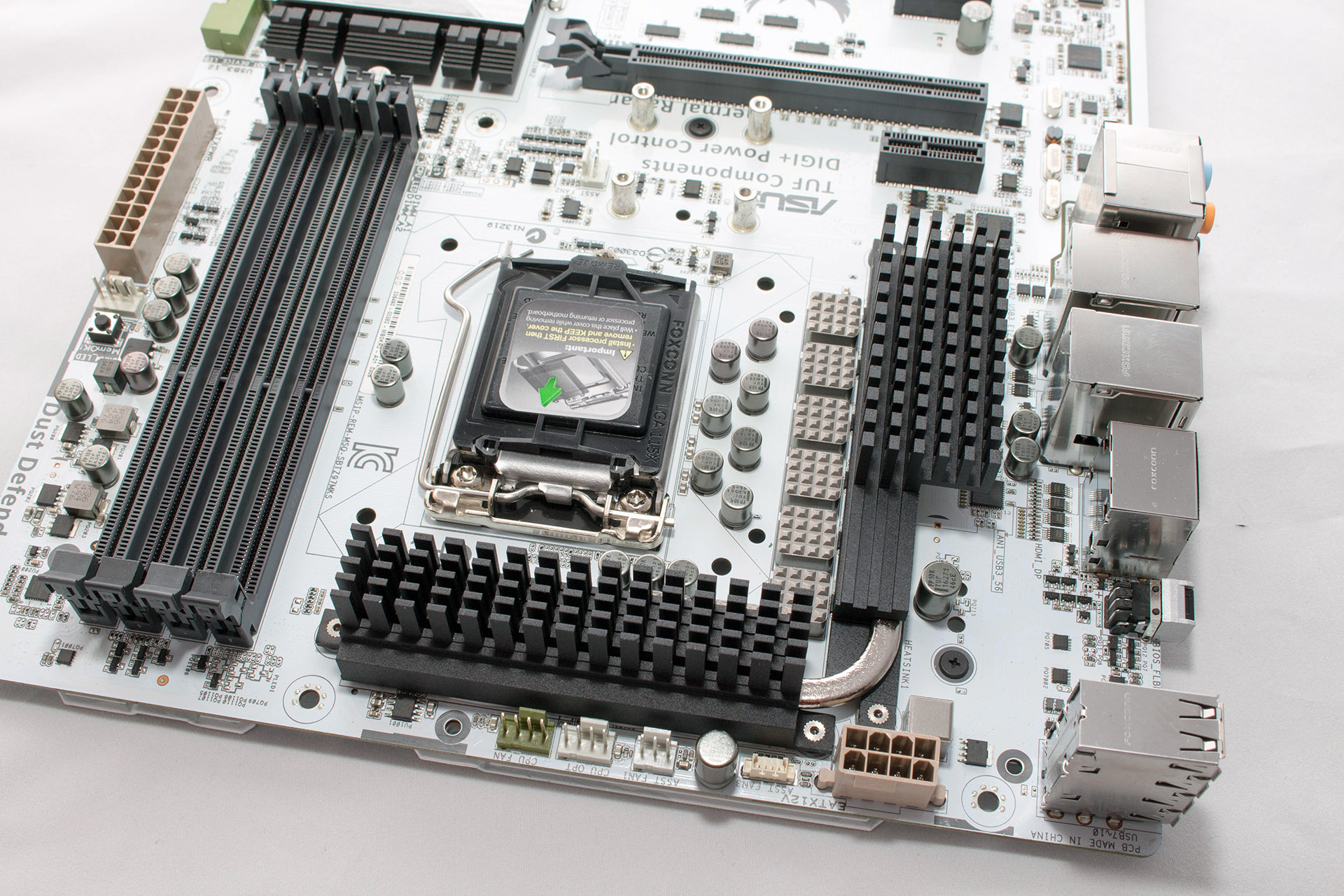

VRM hladnjak je prenesen sa Mark 1 ploče, drugačijeg je izgleda nego kod ostalih Asusovih ploča i a zbog svoje konstrukcije osigurava dobar prijenos topline. Dva su aluminijska hladnjaka vezana jednom toplovodnom cijevi, a hlade osam faznu napojnu jedinicu sa DIGI+ kontrolerom i TUF komponentama - New Alloy prigušnice, Ti kondenzatori & MOSFET-i certificirani različitim vojnim standardima. Oko VRM-a se nalaze uobičajene komponente, a s gornje strane je i jedno od tri priključna mjesta za termalni senzor, do kojega su i tri konektora za ventilatore - identičan raspored kao i na Mark 1. Desno od LGA ležišta se tako nalaze četiri DIMM utora (2 x 2 kanala) sa dvo-faznom napojnom kontrolom i Digi+ kontrolerom. Na samom rubu ploče se još nalaze i 24-pinski ATX konektor, jedan konektor za ventilator i MemOK! tipka. Ispod LGA ležišta se nalaze četiri pričvrsne točke za ventilator. Ploča zbog svoje jedinstvene konstrukcije nema M.2 socket, ali to nadoknađuje SATA Express portom za koji polako ali sigurno dolaze uređaji na tržište.

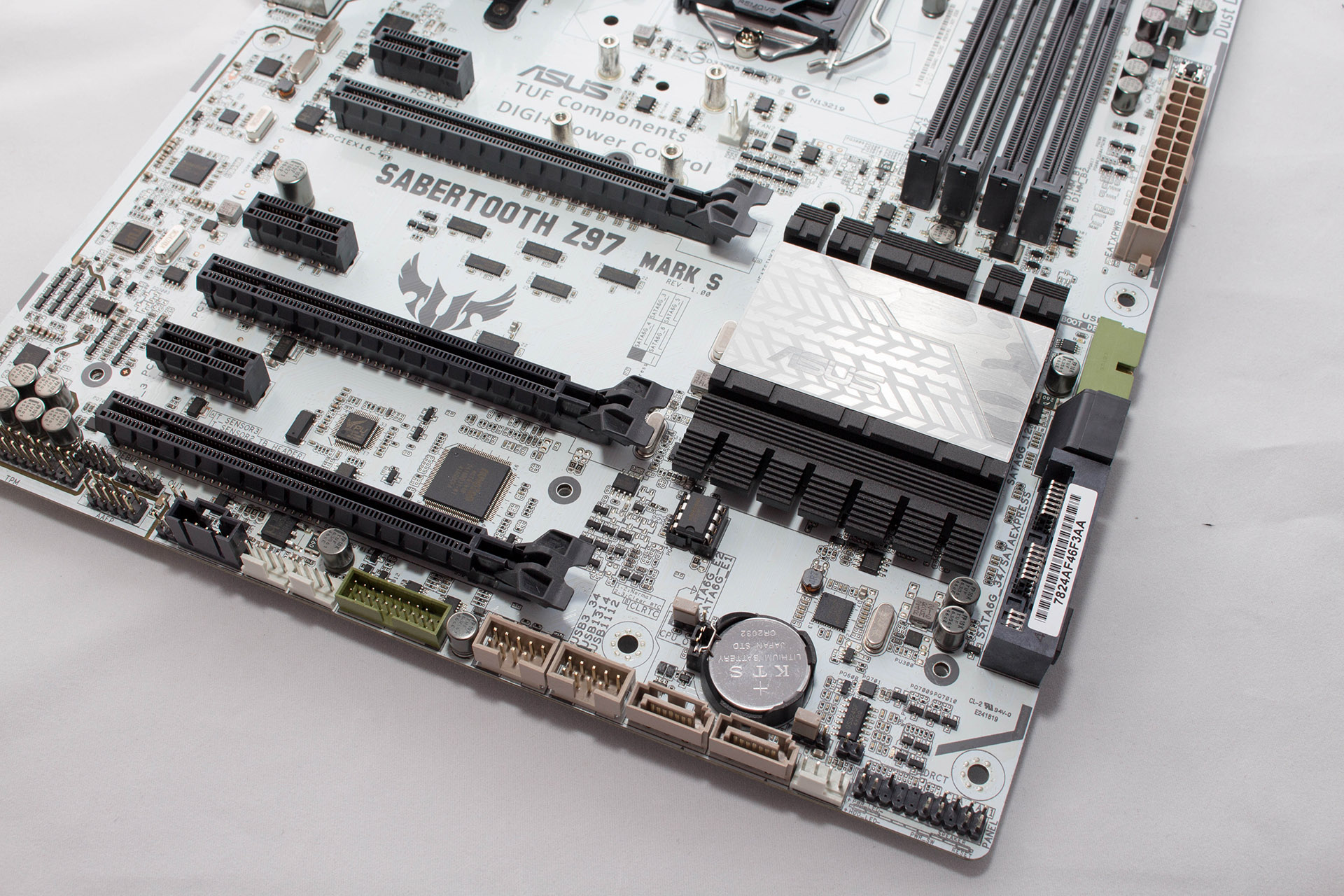

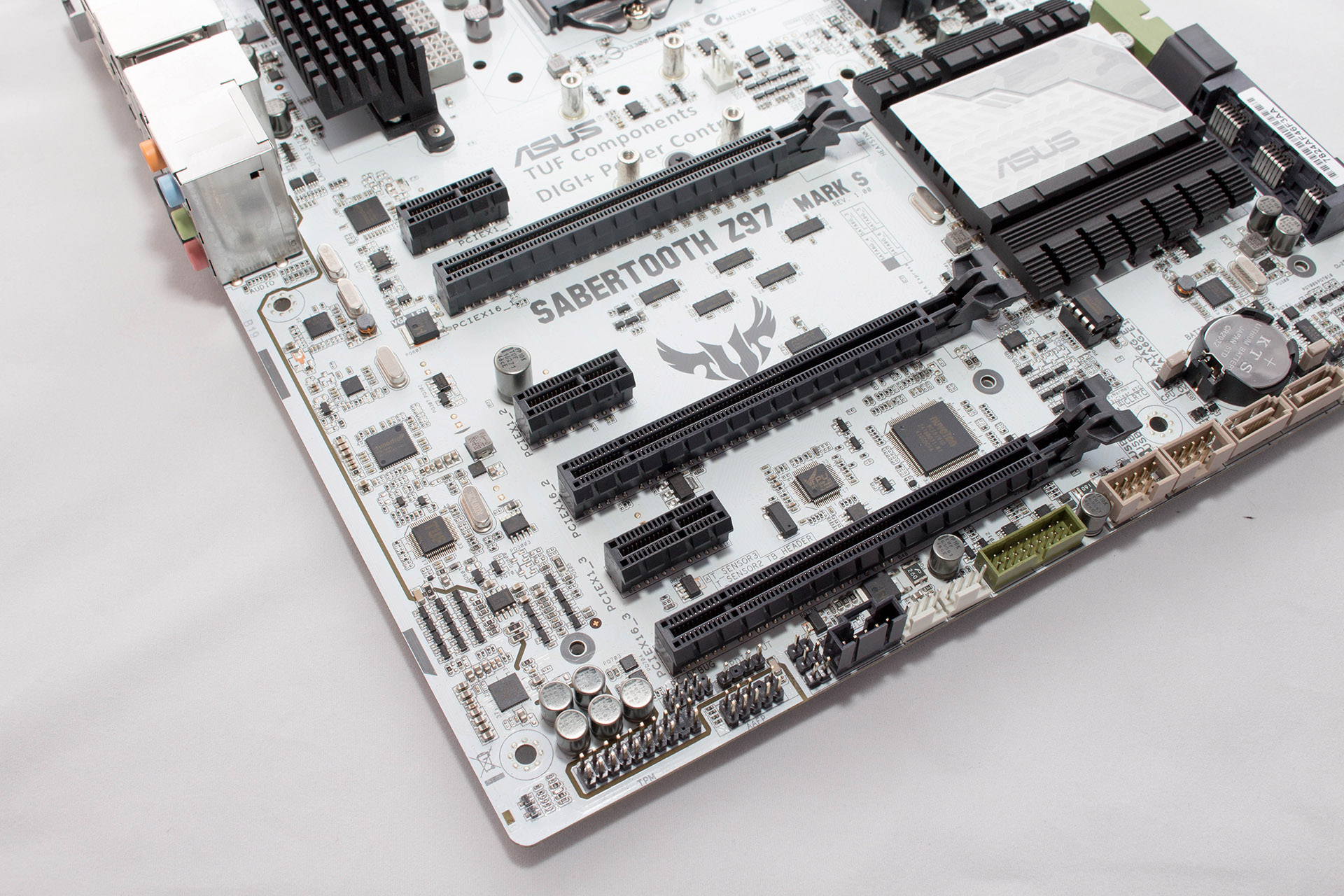

Donja je strana ploče, baš kao što je to slučaj i kod Mark 1 modela, ispunjena mnoštvom kontrolera, konektora i utora po običaju. Tu je ALC1150 Audio Codec, TUF kontroler (kontrola mreže senzora - Radar 2), zatim ASM1184e switch koji konvertira jedan PCIe x1 Gen2 upstream port u 4x PCIe x 1 downstream porta. Iznad njega su po jedan Realtekov i Intelov LAN kontroler, a točno iza Audio konektora nalazi se i ASM1042ae USB3.0 kontroler koji pretvara dvije PCIe stazice u dva USB3.0 porta. Ploča ima jedan PCIe x16 utor, tri PCIe x1, jedan PCIe x8 i jedan PCIe x4 utor. Standardna je podrška za CFX i SLI ograničena na dvije kartice koje će raditi u x8 modu u smeđem i svijetlosmeđem utoru. Na ovoj se strani ploče još nalazi i TPU kontroler te Nuvotonov Super I/O kontroler, desno od kojeg je smješten BIOS čip i baterija. Na dnu ploče su TPM, AAFP, termalno senzori, Audio konektor, dva konektora za ventilatore, interni USB2.0 konektori, jedan USB3.0 interni konektor, dva vertikalna SATA konektora, F_PANEL konektor, jumperi te ASM1061 kontroler koji konvertira jednu PCI Express stazicu u dva SATA III porta. Ispod povećeg aluminijskog hladnjaka još se nalazi i Z97 čipset.

I/O stražnji panel:

• 1 x DisplayPort
• 1 x HDMI
• 1 x Optical S/PDIF out
• 1 x USB BIOS Flashback
• 2 x LAN (RJ45)
• 4 x USB 3.0
• 4 x USB 2.0
• 5 x Audio jack(s)

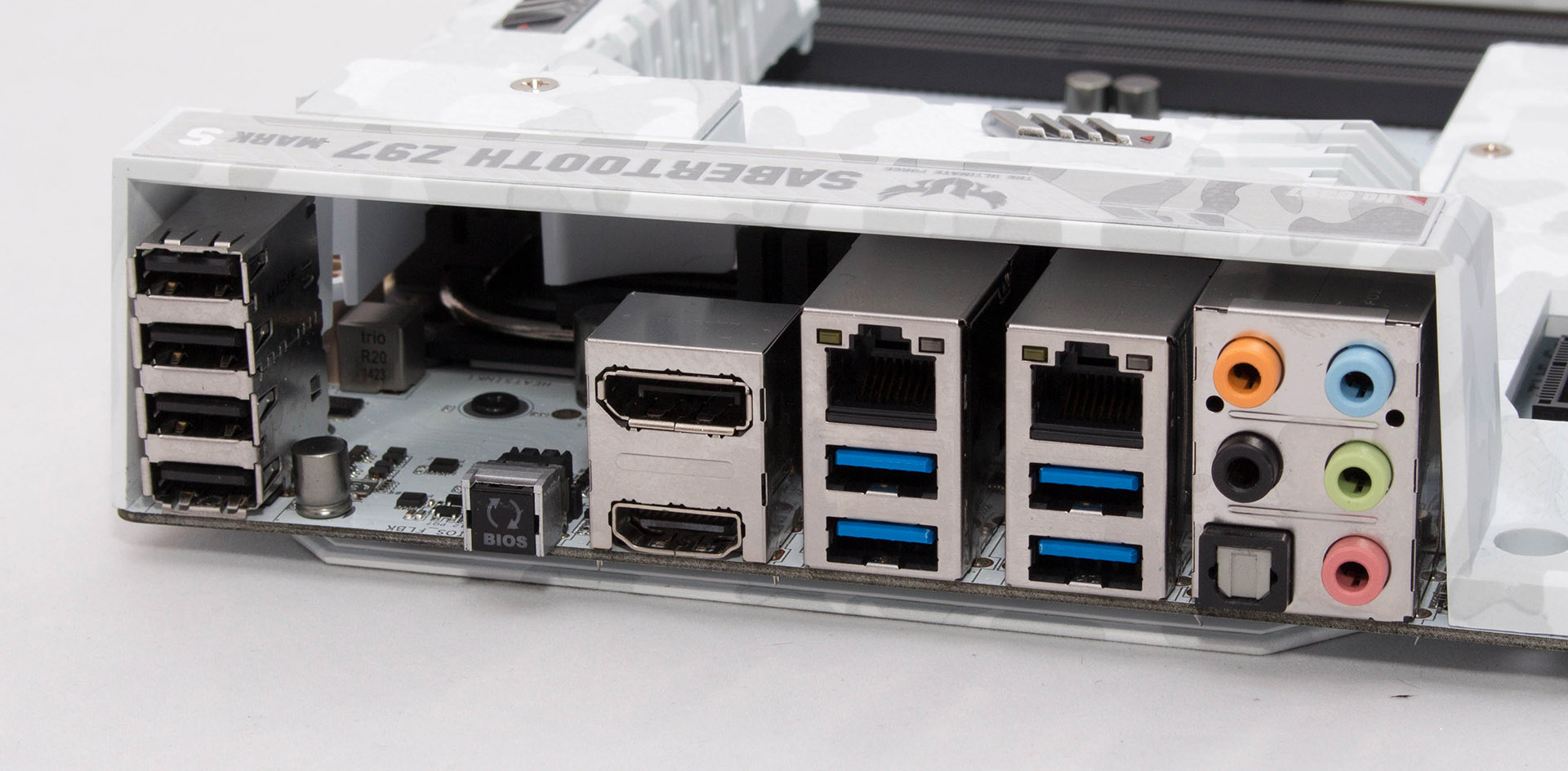

Stražnji je I/O panel identičan kao kod Mark 1 modela sa četiri USB2.0 i četiri USB3.0 konektora, dva LAN porta, korisnom USB BIOS Flashback funkcijom, dva video izlaza itd. Slika ispred prikazuje raspored SATA, SATA Express i USB3.0 konektora.

ASUS Sabertooth Z97 MS (dostupni naponi) CPU Core Voltage Min. 0.001V, Max. 1.92V u koracima od po 0.001V CPU Cache Voltage Min. 0.001V, Max. 1.92V u koracima od po 0.001V CPU System Agent Voltage Offset Min. 0.001V, Max. 0.999V u koracima od po 0.001V CPU Analog I/O Voltage Offset Min. 0.001V, Max. 0.999V u koracima od po 0.001V CPU Digital I/O Voltage Offset Min. 0.001V, Max. 0.999V u koracima od po 0.001V DRAM Voltage Min. 1.2V, Max. 1.92V u koracima od po 0.005V PCH Core Voltage Min. 0.7V, Max. 1.80V u koracima od po 0.0125V PCH VLX Voltage Min. 0.8V, Max. 2.0V u koracima od po 0.0125V VTTDDR Voltage Min. 0.6V, Max. 1.00V u koracima od po 0.0125V CPU Input Voltage Min. 0.001V, Max. 1.92V u koracima od po 0.001V Clock Crossing Voltage Min. 0.1V, Max. 1.9V u koracima od po 0.00625V

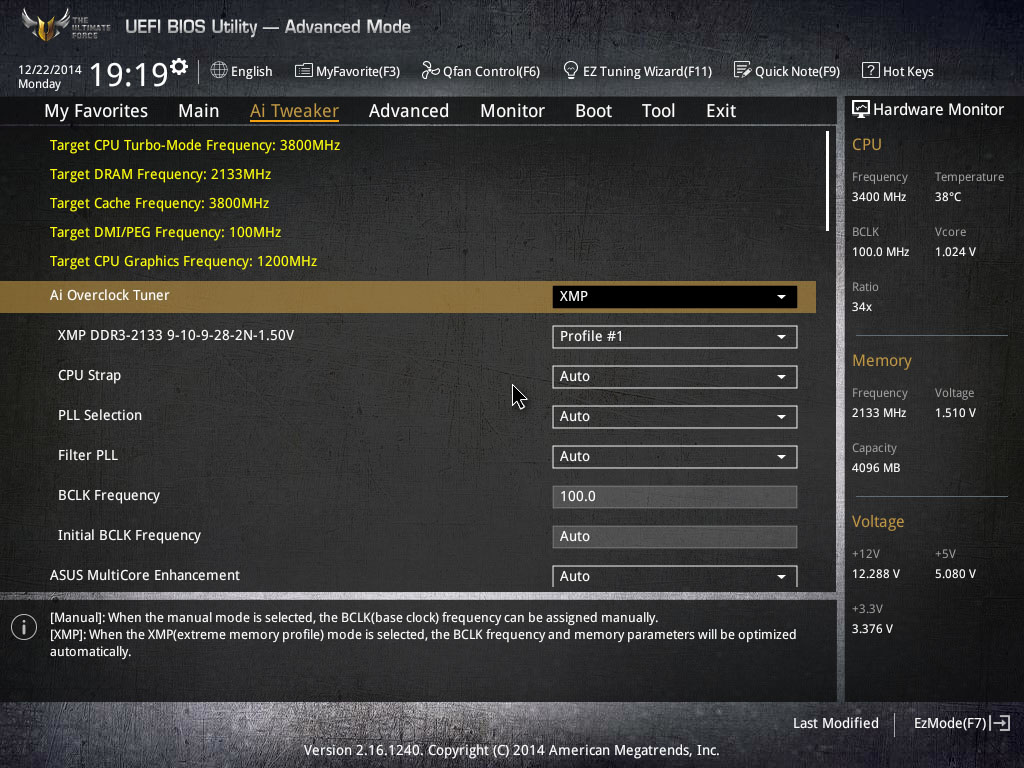

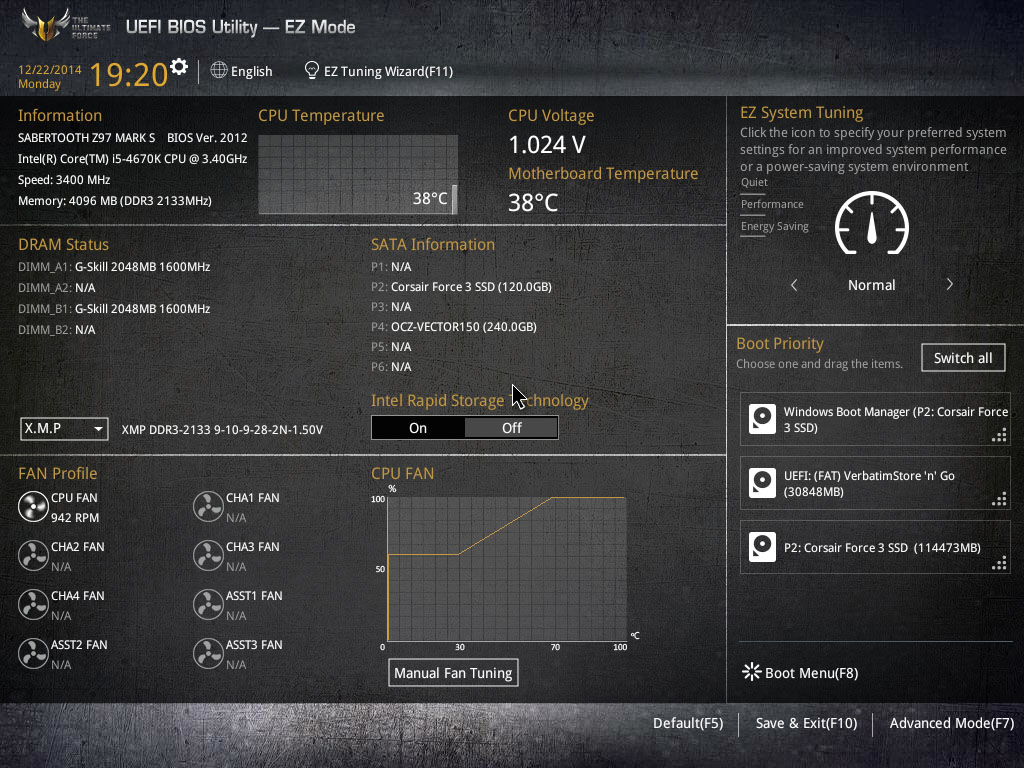

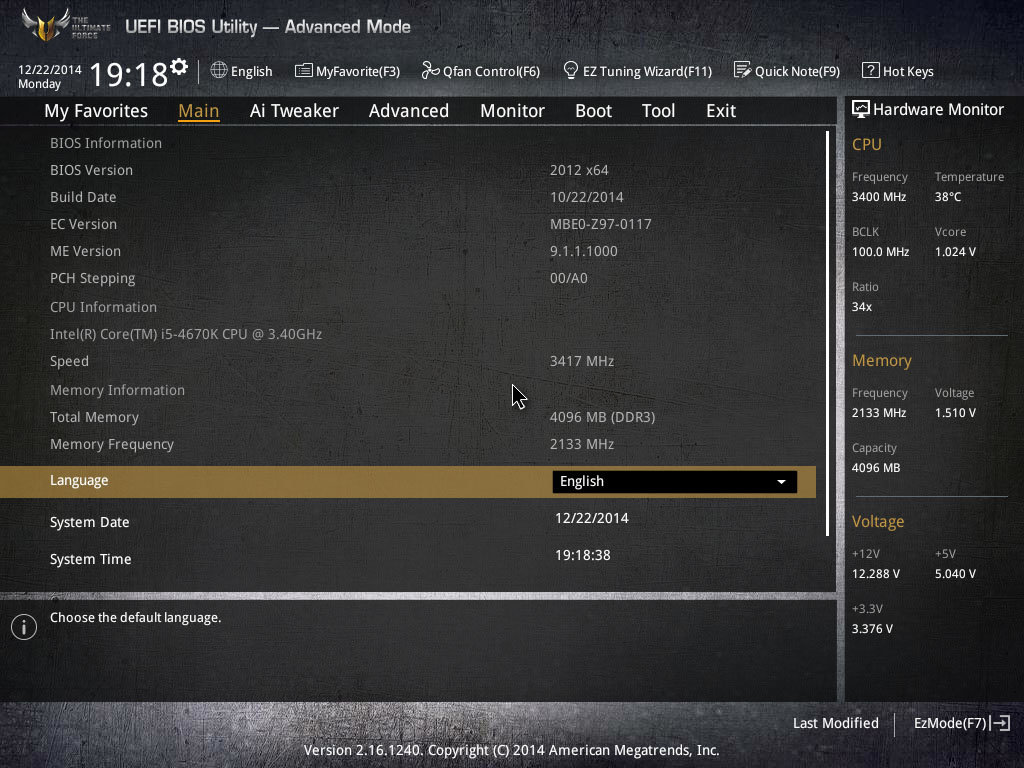

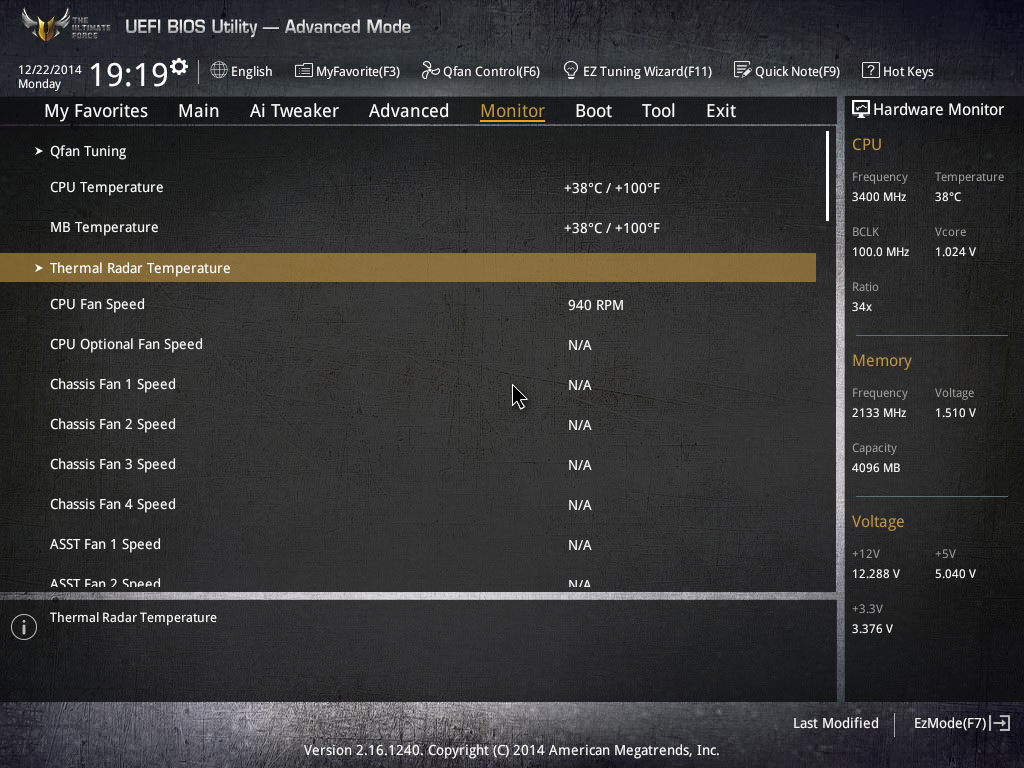

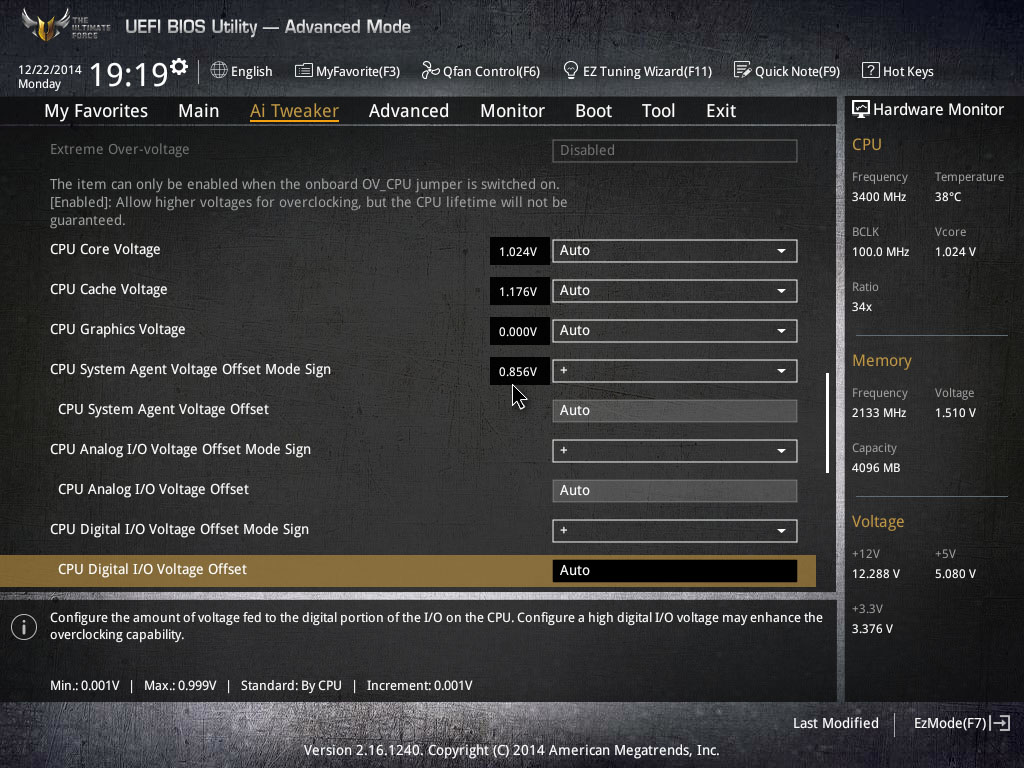

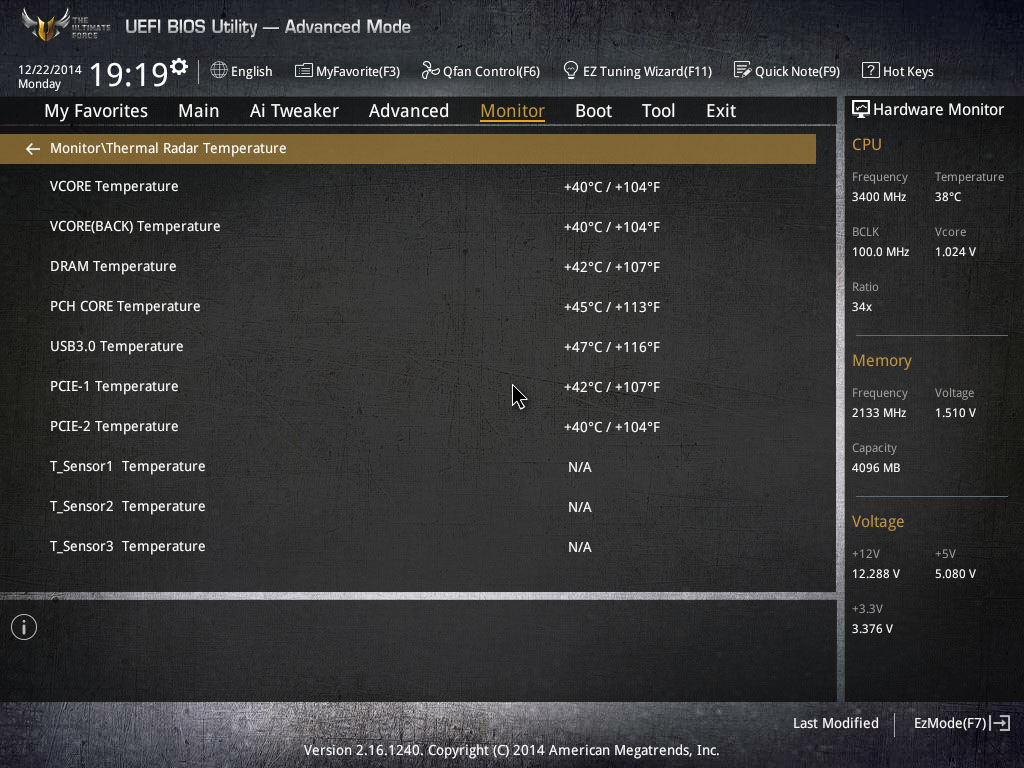

UEFI sučelje je doživjelo samo malene kozmetičke promjene u odnosu na Mark 1 i 2 modele. Uz AI Tweaker koji je glavni za overclocking, tu je i Thermal radar koji prati temperature sa svih dostupnih senzora s ploče ali i ona dodatna tri. Ploča ima izdašne napone i identičan overclocking potencijal Mark 1 modelu.

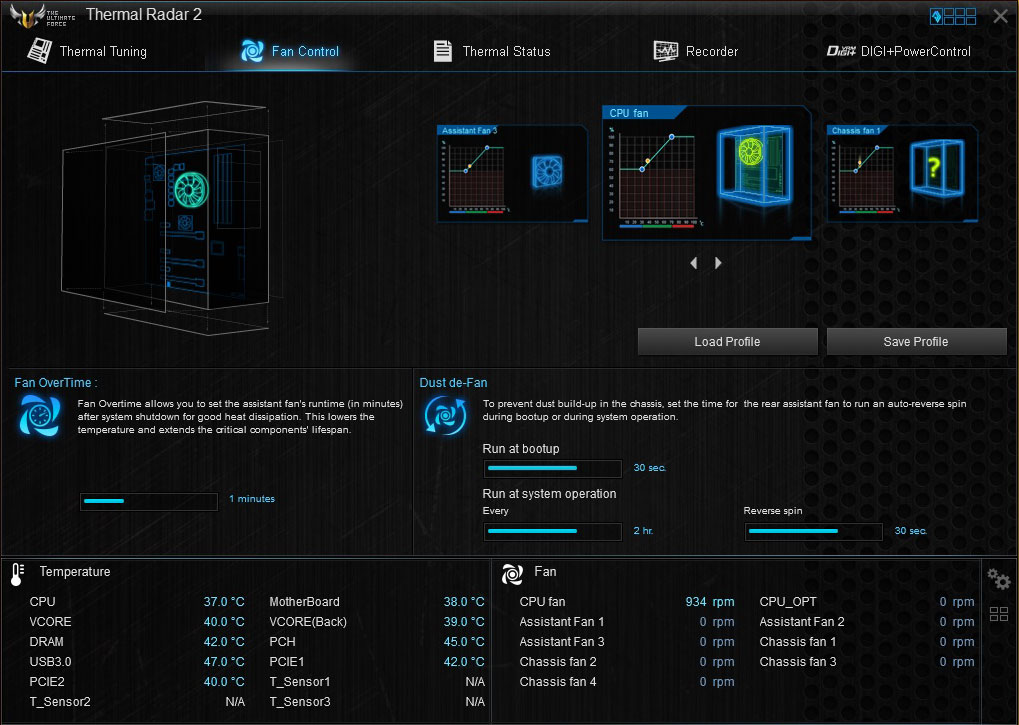

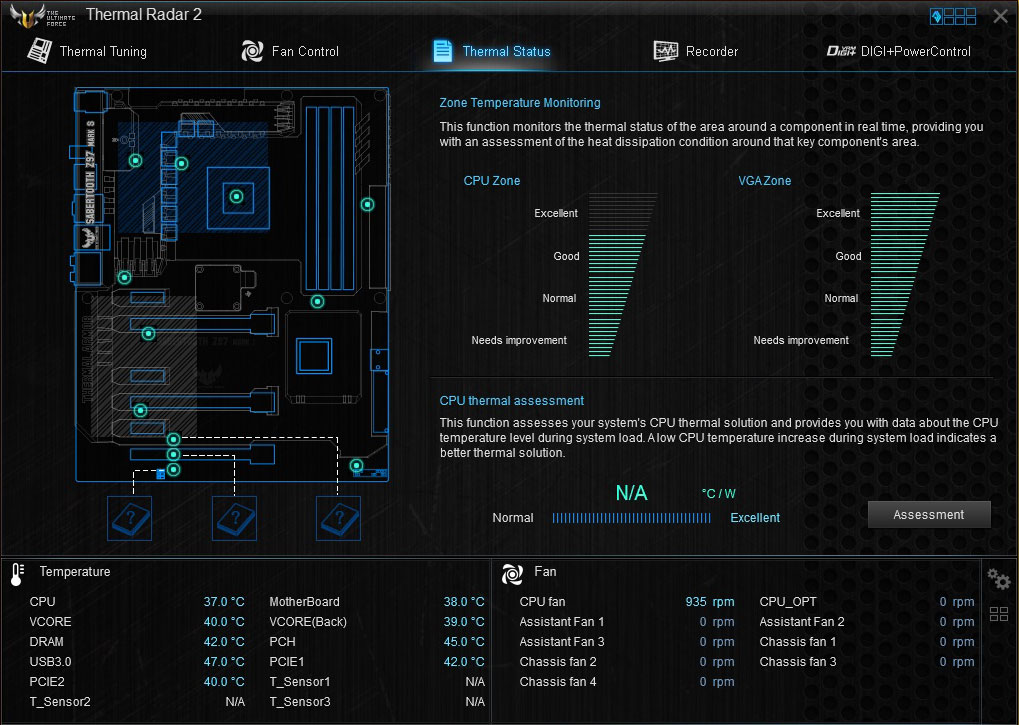

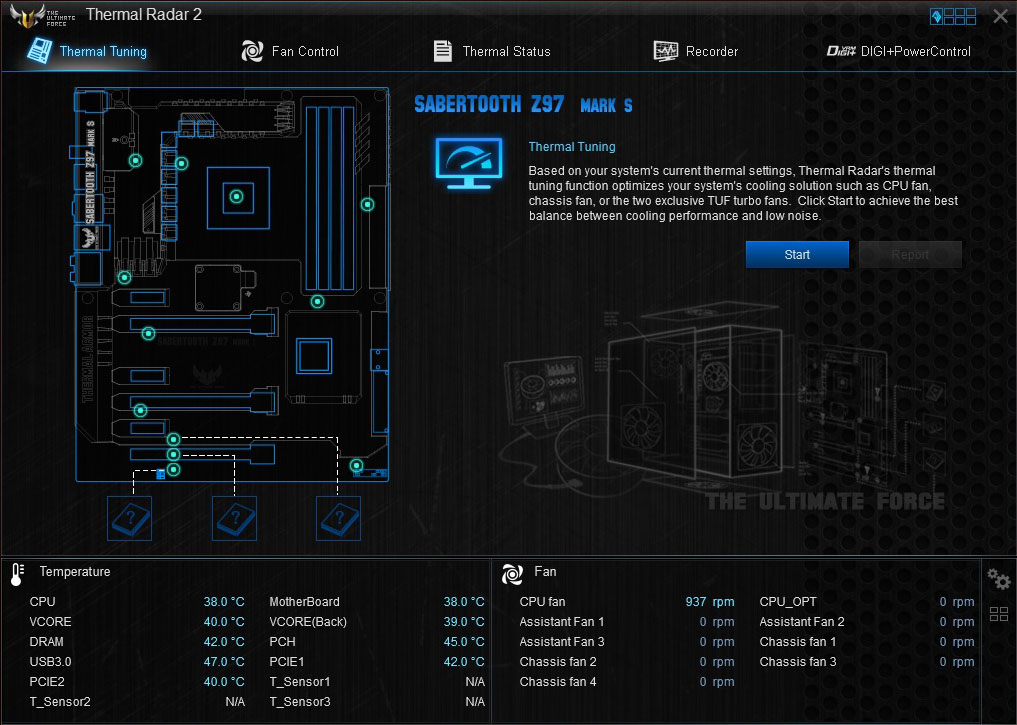

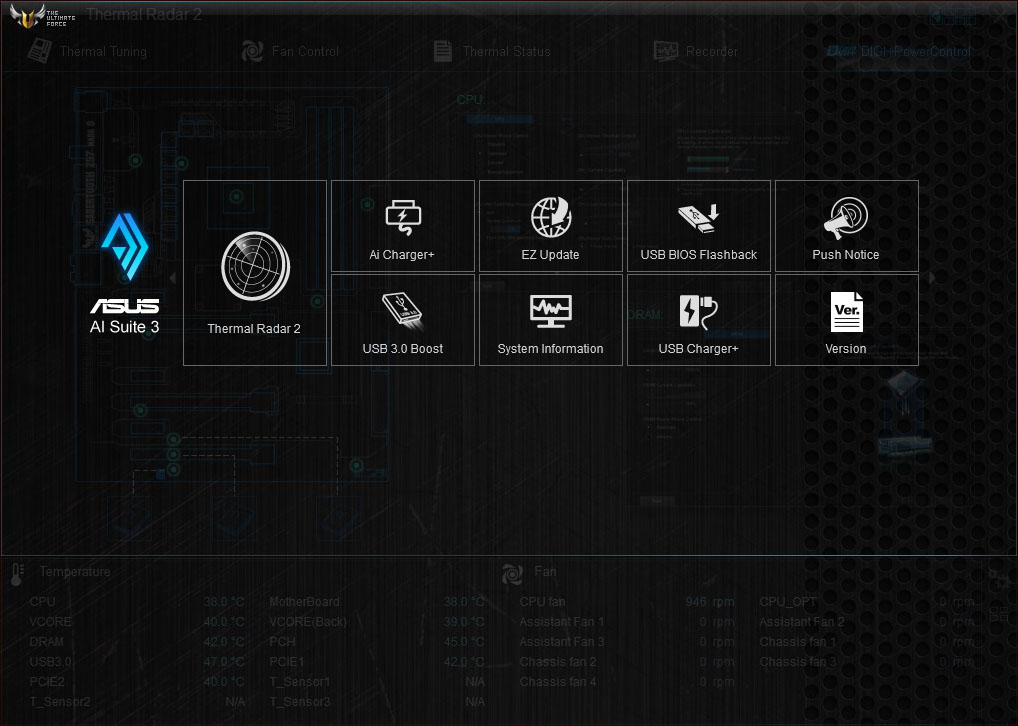

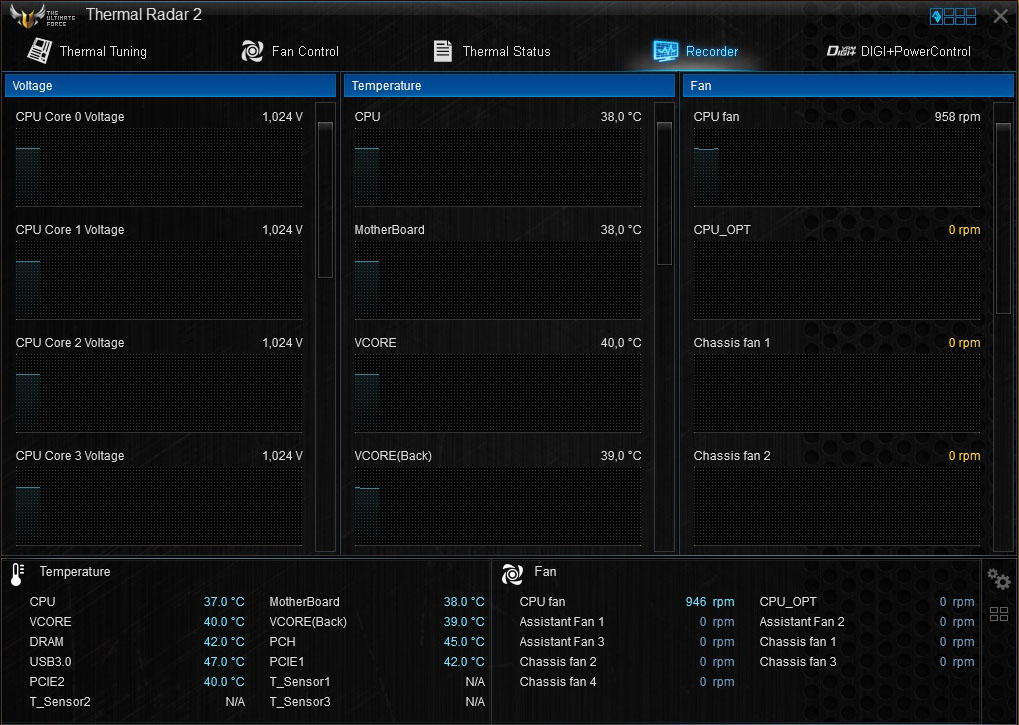

AI Suite III je softver iz kojeg sve kontroliramo, a kod Sabertooth modela je glavni dodatak Thermal Radar 2 softver koji nudi Thermal Tuning, Fan Control, Thermal Status i Recorder i pridruženi DIGI+ Power Control. Termalna se mreža kao i kod Mark 1 sastoji od devet ugrađenih senzora koji prate temperature ključnih dijelova ploče, te tri konektora na koje možemo spojiti sonde i postaviti ih gdje mi želimo. Recorder prati temperature kroz vremenski period, pa lako možemo vidjeti u kojem trenutku i pod kojim opterećenjem su najviše.
