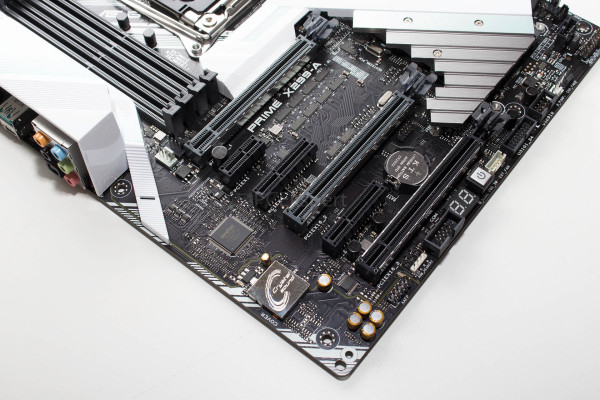

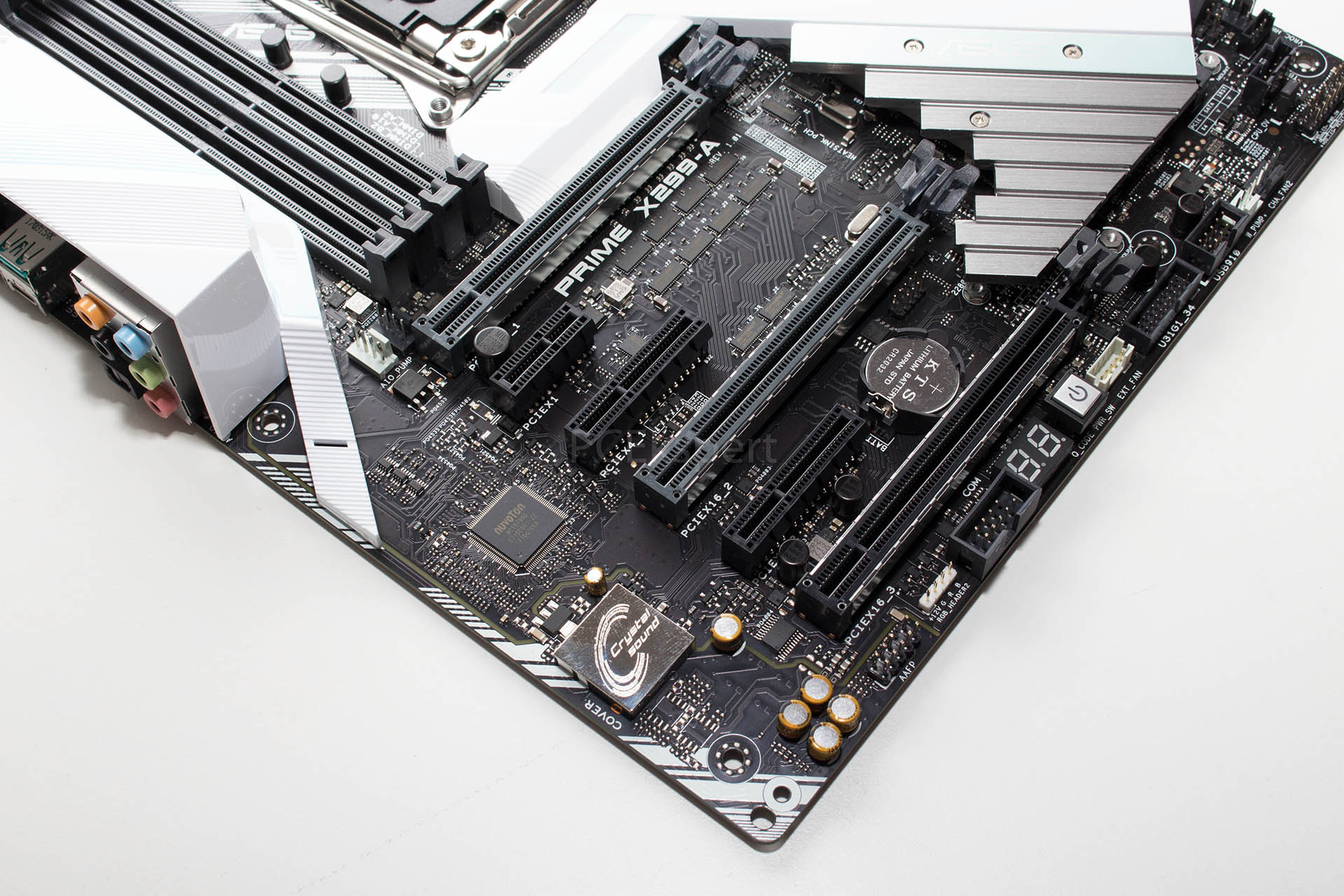

Na lijevom donjem rubu je kao i uvijek odvojena audio jedinica s Realtekovim ALC S1220A 8-kanalnim HD Audio CODEC-om, koji podržava DTS Connect i DTS HeadphoneX tehnologije. Kao i do sada, lijevi i desni kanal su na odvojenim slojevima PCB-a, a za “čišću” se struju brinu japanski audio kondenzatori. Za mrežni se dio brine Intelov poznati I219V gigabit LAN kontroler s Turbo LAN aplikacijom i LAN Guard zaštitama.

PCIe utora su tri dužine x16 od čega su prva dva i električno x16, a zadnji je x8. U ovisnosti o procesoru koji se koristi mogu raditi i u x16/x16/x8 konfiguracijama s podrškom za 3-way SLI i Crossfire. Tu je i još jedan PCIe 3.0 x4 slot te dva PCIe 3.0 x1 slota. Na dnu se ploče nalaze AAFP, jedan RGB header, COM port, LED dijagnostika, Power tipka, external FAN konektor, USB 3.0 i USB 2.0 konektori, dva 4-pinska konektora te konektor za prednji panel.

asus_prime_x299a_10 asus_prime_x299a_11

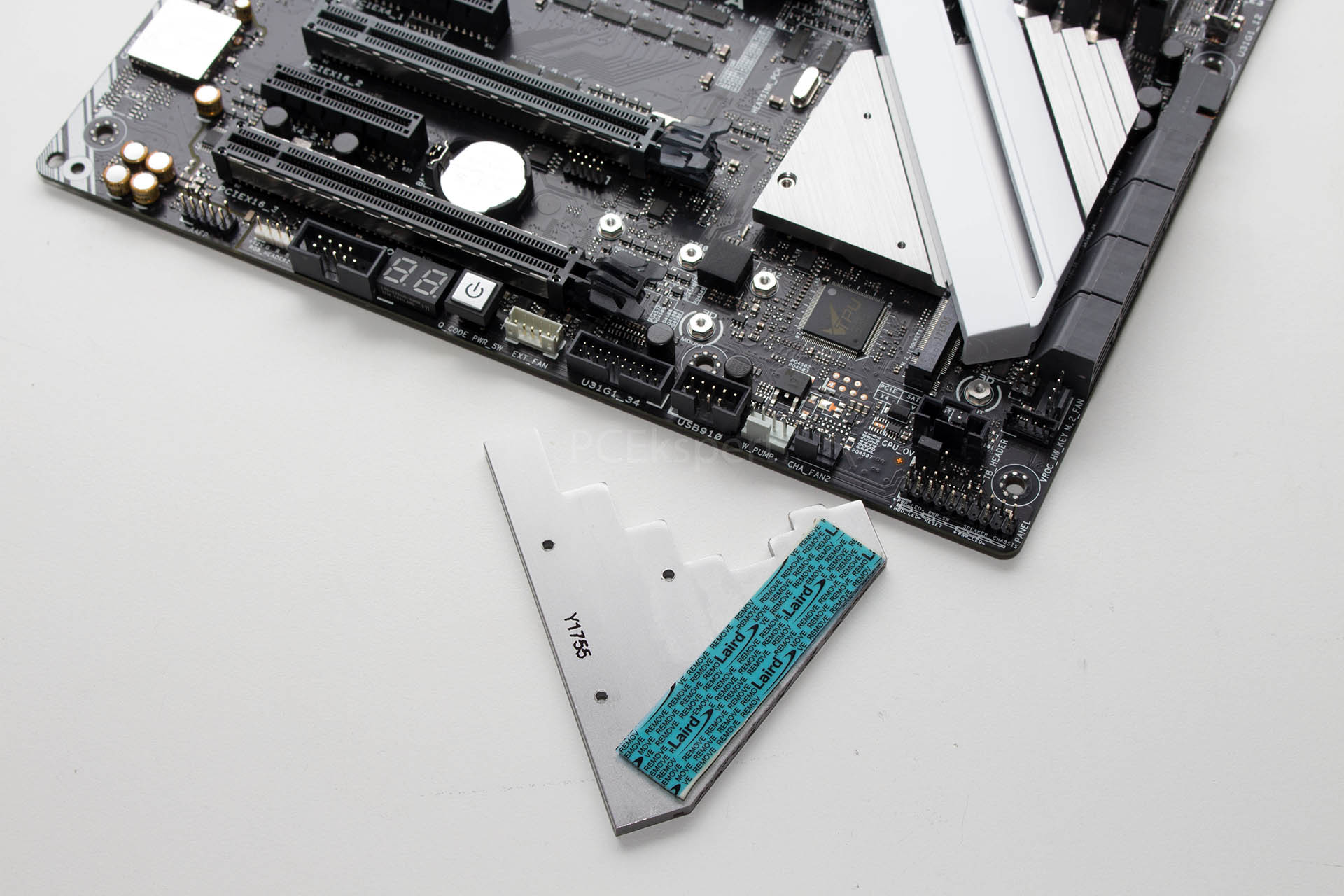

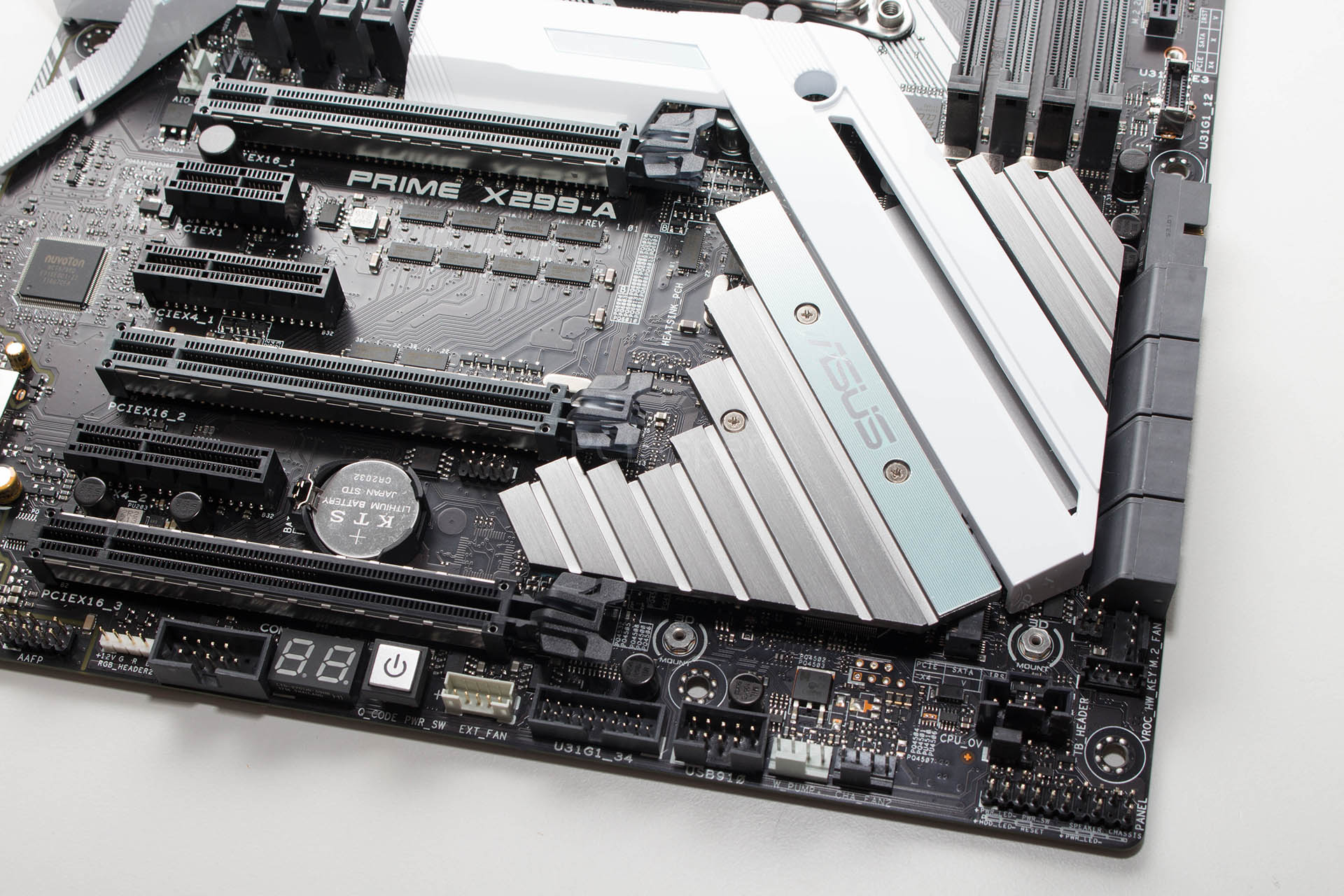

Pored se adekvatno hlađenog PCH-a nalazi M.2 2280 socket koji je natkriven hladnjakom s termalnom podlogom i pjenastim odstojnikom za SSD. Naš se Hellfire M.2 SSD i dalje dosta zagrijavao, no svaka pomoć u hlađenju je dobro došla pa tako i ova – i još izgleda kul. Tu su i dva vijka za 3D ispisani mount, ali i VROC konektor. VROC je Virtual RAID on CPU funkcija kojom se RAID konfiguracije na lak način konfiguriraju u bootabilno stanje, te se eliminiraju tradicionalni zastoji na DMI sabirnici što je dobro za tzv. scratch diskove i content library-e. Za storage je inače zadužen čipset, koji podržava do dva M.2 socketa – 2280 i SATA i PCIe 3.0 x4, a 22110 (vertikalni) samo PCIe 3.0 x4 mod. Na ploči se nalaze i dva ASMedijina USB 3.1 Gen 2 kontrolera za ukupno četiri 3.1 Gen dva porta – dva na stražnjem I/O panelu, i jadan interni (podržava dva porta). Ostatak USB podrške je 8x USB 3.1 (3.0) Gen 1 i 4x USB 2.0 (što vanjski što na interni ploči).

asus_prime_x299a_12

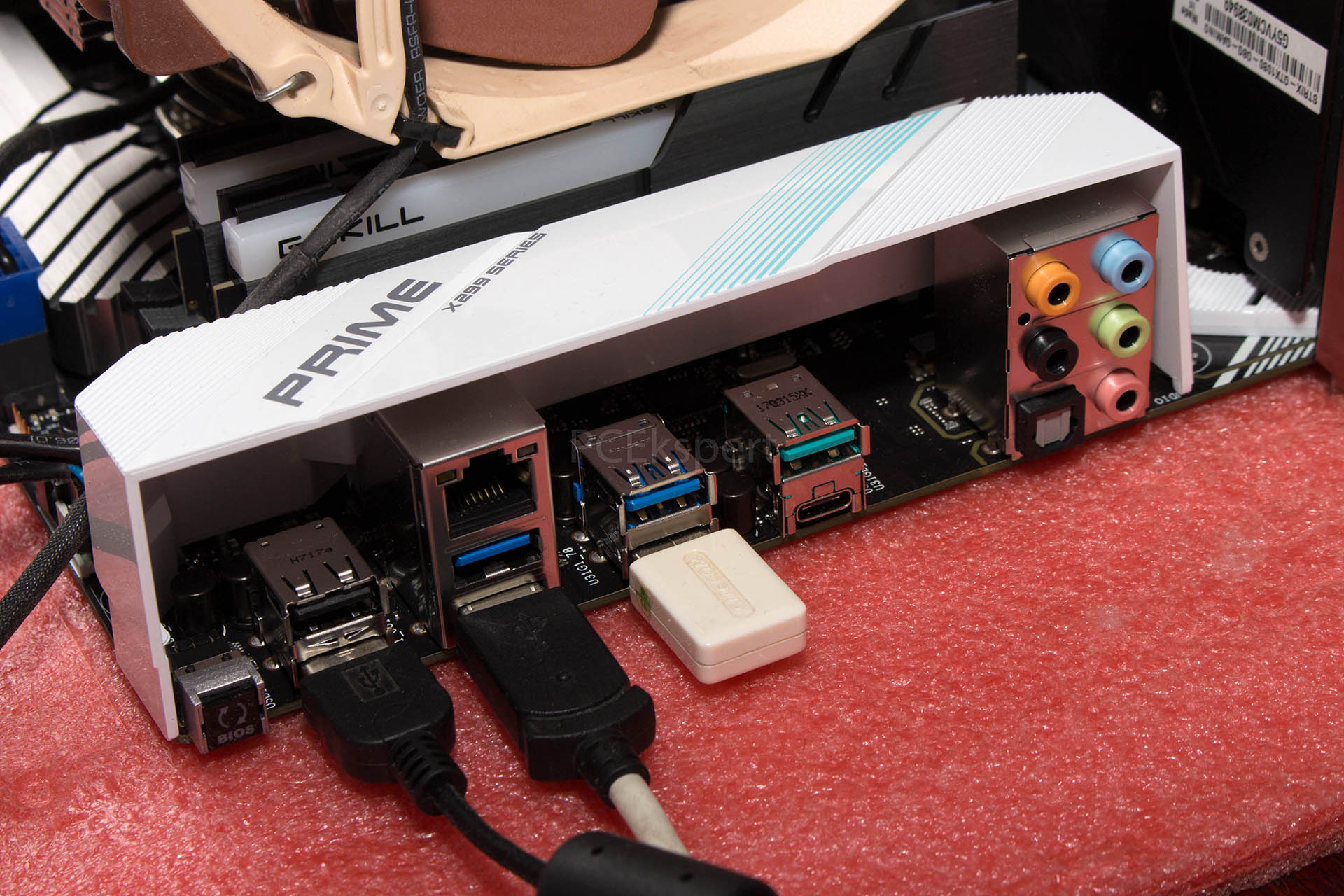

Stražnji I/O panel je pomalo prazan u odnosu na opremljenije ploče no zapravo je sve što trebamo tu. Dva su USB 2.0, četiri USB 3.0 (3.1 Gen 1), jedan je USB 3.1 Type-A i jedan USB 3.1 Gen 2 Type-C. Tu je i LAN port, tj. RJ45, BIOS Flashback tipka i audio konektori (5x jackova i 1x S/PDIF).

Ploča ima i Aura RGB LED osvjetljenje no i ono je nešto “siromašnije” nego na jačim modelima pa se sve svodi na nekoliko RGB LED-ica – tri kod čipseta i dvije pod plastičnim elementom koji se proteže ispod socketa. No, zato je tu podrška za LED trake pa svi koji vole blještavilo mogu doći na svoje.

asus_prime_x299a_13 asus_prime_x299a_14

asus_prime_x299a_15 asus_prime_x299a_16

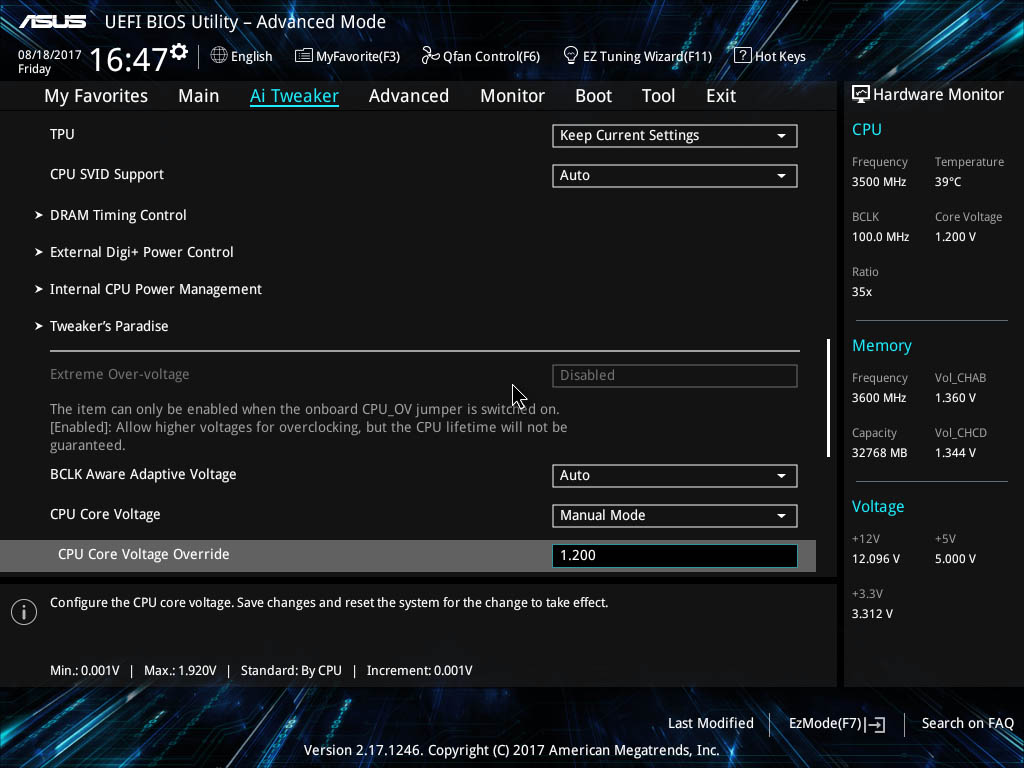

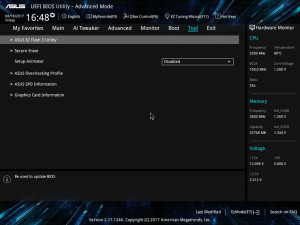

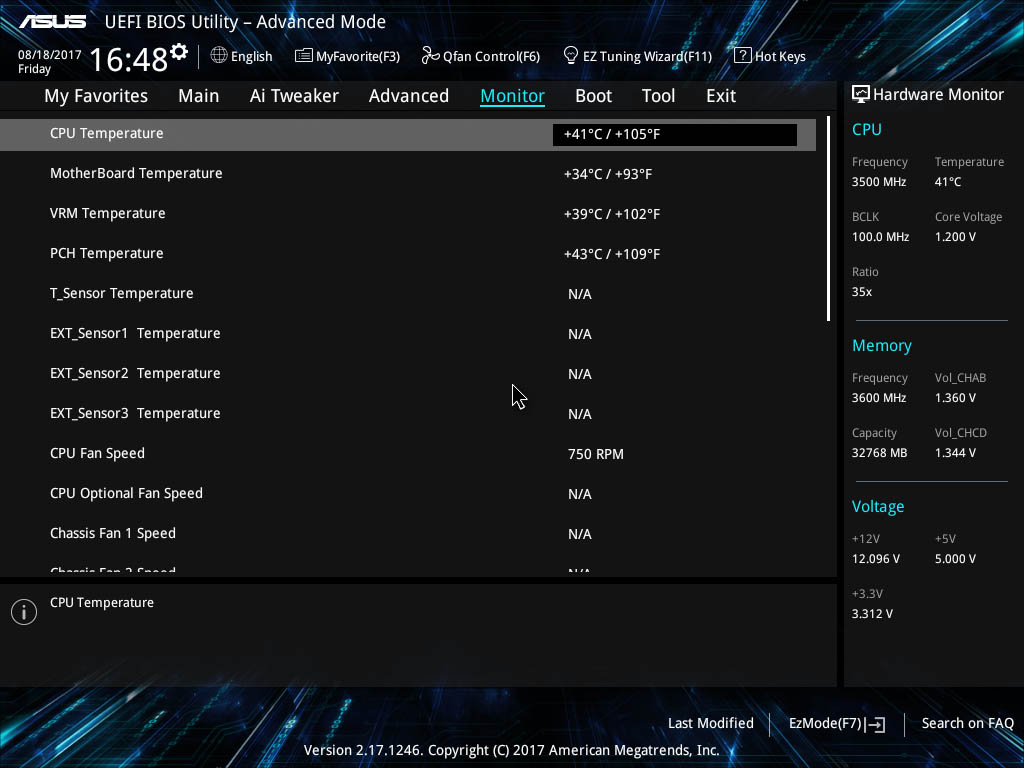

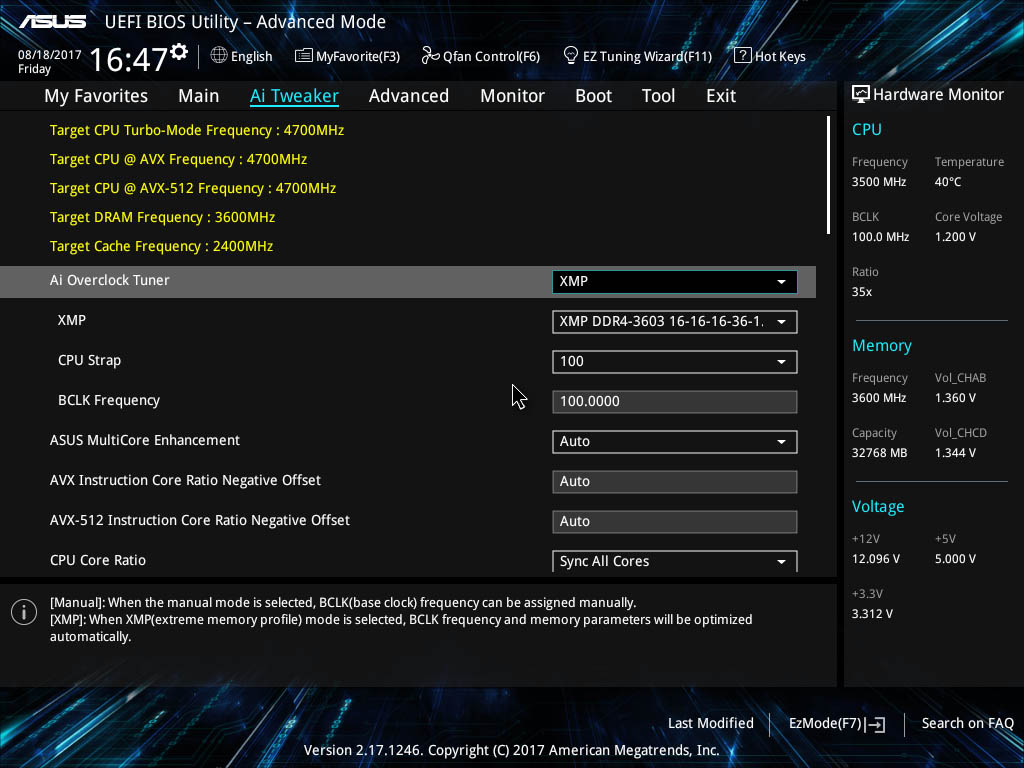

UEFI 128 megabitnog BIOS-a sučelje je klasično, s layoutom poznatim iz ranijih PRIME ploča koji zapravo nije toliko drugačiji od RGO ploča, samo je malo manje bogato funkcijama i opcijama za tweaking. No, i dalje je svega tu dovoljno da potjera memoriju do 3.800 MHz i procesor do 4.700 MHz. Sa strane softvera tu je poznati AISuite 3, zatim Ai Charger, Crystal Sound 3, CloudGO!, File Transfer itd.
