Iz Future IT na brzi test stiže još jedno napajanje. Ovaj put je riječ o Gigabyteovom B700H modelu koji ima nazivnu snagu od 700 W, te 80 Plus Bronze certifikat efikasnosti. Napajanje je polumodularno, što znači da su mu kabeli s 24-pinskim i EPS konektorima fiksno vezani za PCB, a ostatak se spaja putem konektora i po potrebi.

gigabyte_b700h_3

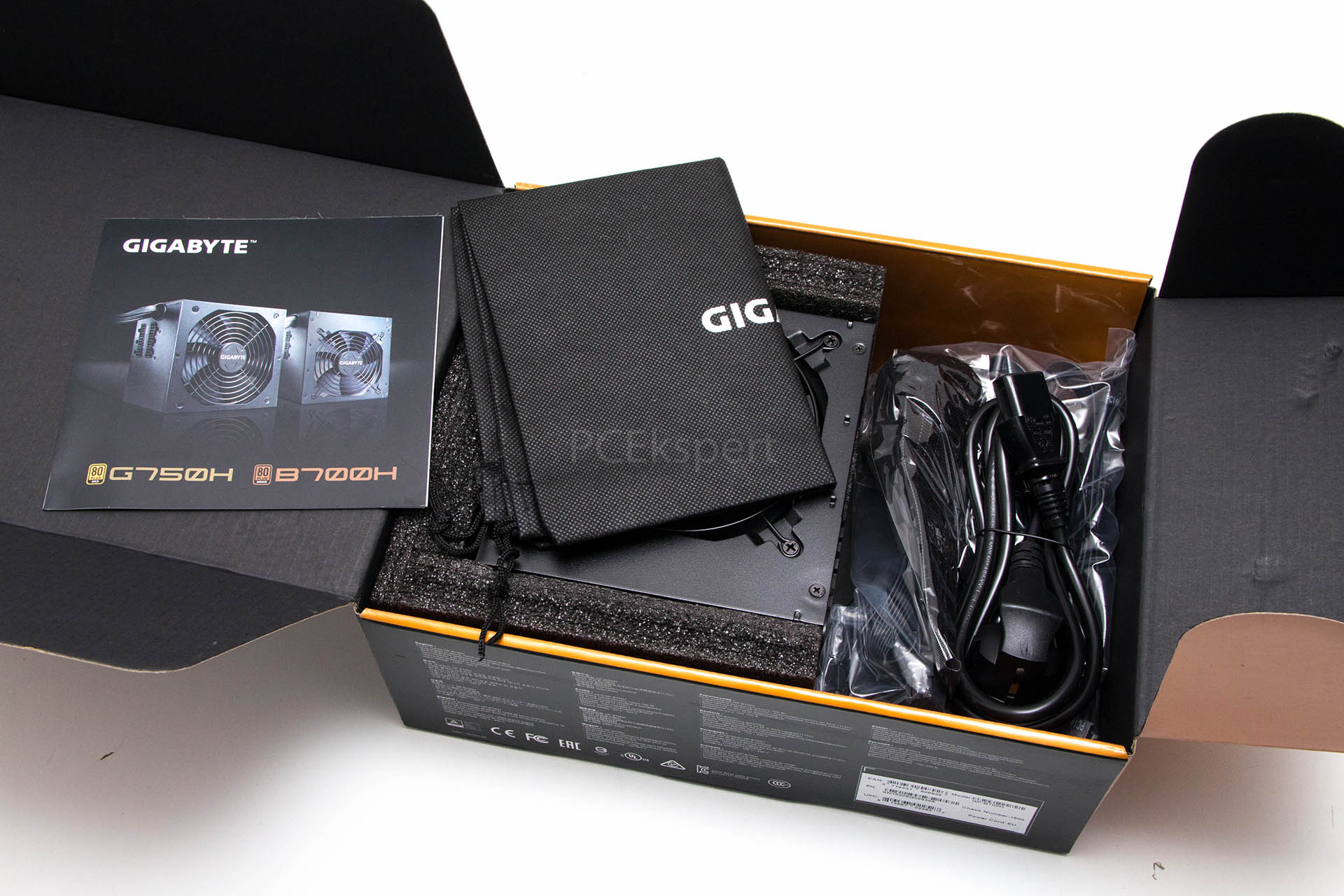

Napajanje dolazi u standardnoj kartonskoj kutiji, no kompletno je pakiranje i bundle ipak malo ekskluzivnije za razliku od druga dva napajanja koja smo testirali ovaj tjedan. Ovdje osim seta kabela, kao i vijaka te napojnog kabela, kupac dobiva i platnenu vrećicu, te četiri čičak (velcro) vezice.

gigabyte_b700h_4

Kabeli su kao što smo spomenuli polumodularni. Kabel s 24-pinskim (20 + 4) ATX konektorom i jedan s 8-pinskim (4+4) EPS konektorom je fiksno pričvršćen za PCB unutar kućišta napajanja, a ostatak je modularan. Bitno za napomenuti je da su svi kabeli flat tipa, pa će ih biti lakše aranžirati u kućištu. Kabel s ATX konektorom je dužine 500 milimetara, a onaj s EPS konektorom dug je 600 milimetara. Modularni kabeli uključuju dva s po dva PCI-E konektora (6 + 2 pina) dužine 500 + 150 milimetara, zatim jedan kabel dužine 500 + 150 + 150 milimetara s tri SATA Power konektora, dva kabela dužine 500 + 150 milimetara s po dva SATA Power konektora, te jedan kabel dužine 500 + 150 + 150 + 150 milimetara s tri Molex i jednim FDD konektorom.

gigabyte_b700h_5

GP-B700H je kompaktnih dimenzija – 150 x 140 x 86 milimetara, pa će stati i u manja kućišta. Kućište je potpuno crno, metalno i dobro sklopljeno. Ulazni napon može varirati od 100 do 240 V, ulazna struja je 10 A, a frekvencija od 47 do 63 Hz, pa je pogodno za sva svjetska tržišta. Jedino što treba zapamtiti je da je najefikasnije na 220 – 230V. Platforma je poznata CWT-ova GPK s aktivnim PFC-om i podržava Intel Form Factor ATX 12V v2.31 specifikaciju. Glavni su kondenzatori japanski sa 105°C (Nippon Chemi-Con), a za filtriranje su korišteni tajvanski (CapXon i Su`scon) isto 105°C što je odlično za ovaj cjenovni razred. Platforma ima OVP, UVP, SCO i OPP zaštite.

gigabyte_b700h_6

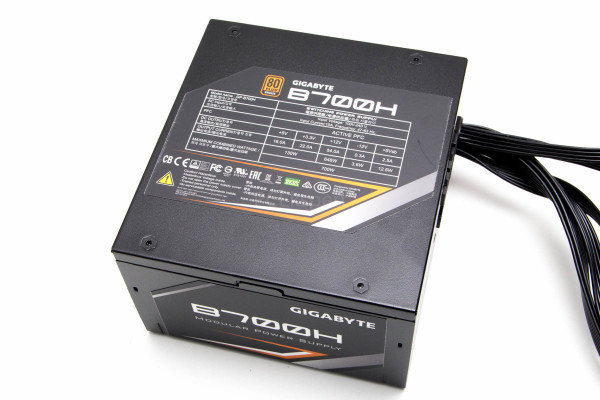

Jedan je +12V vod i on je u stanju dati 54 A struje (maksimalno 648 W snage), dok je na +5 V vodu maksimum 18 A, a na +3.3 V vodu 22 A. Maksimalna kombinirana snaga je 700 W. Efikasnost je kao što smo napisali 80 Plus Bronze, što znači da je oko 85% pri 50% opterećenja. MTBF je viši od 100.000 sati.

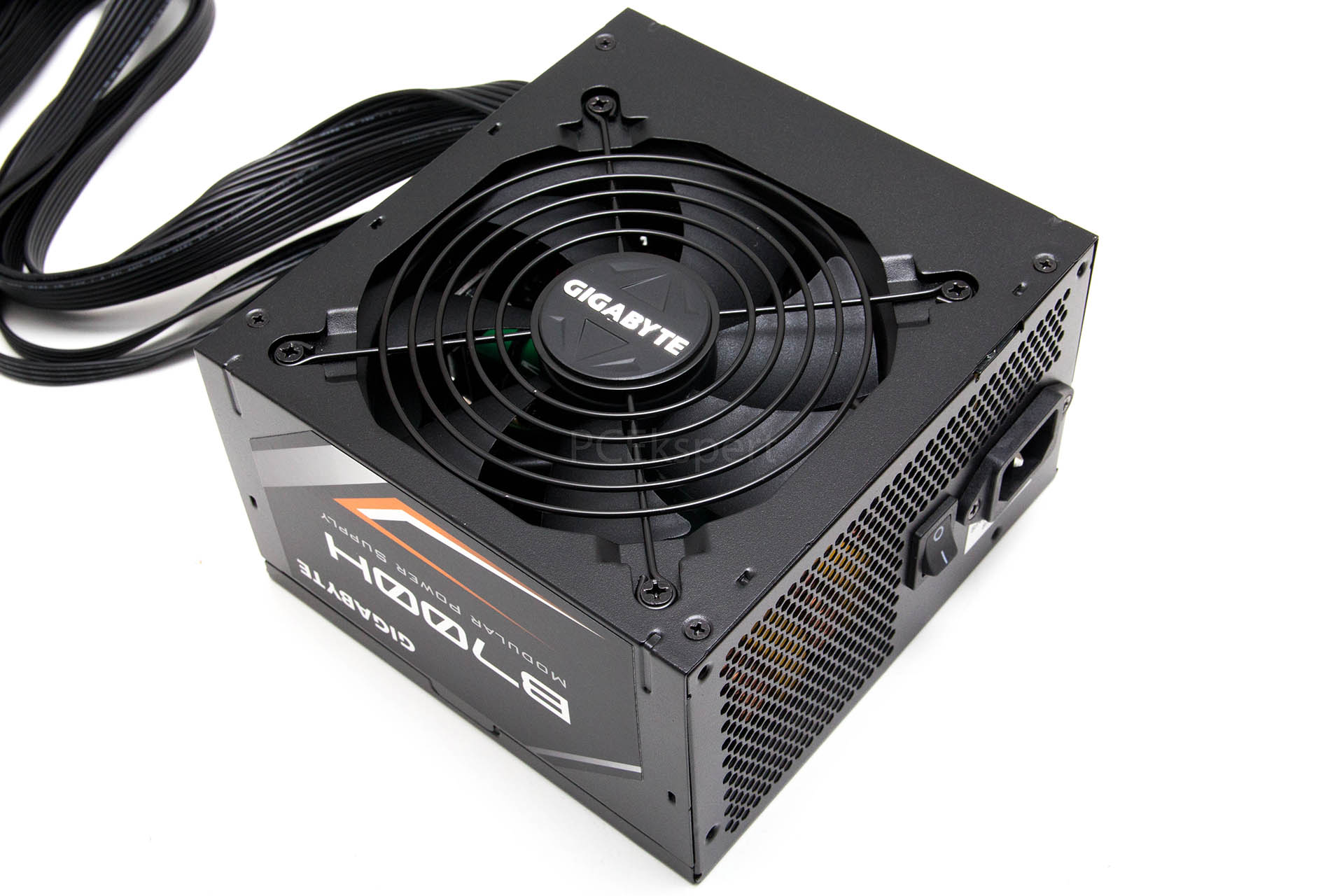

Ventilator je 120-milimetarski s “pametnom” kontrolom, što znači da se na višim okretajima vrti tek kod najvišeg opterećenja. Na tipičnom opterećenju, tj. na oko 50%, je ventilator vrlo tih, dok je na višim čujan no ne i pretjerano bučan. Ovjes ventilatora je Double Ball s preko 50.000 sati očekivanog životnog vijeka.

gigabyte_b700h_7

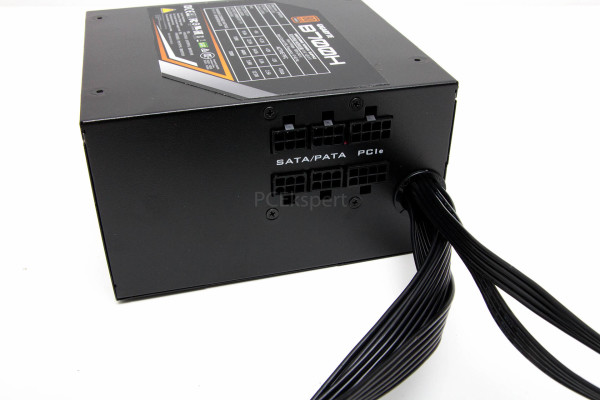

Napajanje ima šest konektora na stražnjoj strani, četiri su SATA/PATA i dva su za PCIe kabele. Uz ukupno četiri PCI-E 6+2 konektora, ovo napajanje podržava SLI i Crossfire polja grafičkih kartica. Za kraj opisa ćemo samo spomenuti da je jamstvo 5-godišnje ograničeno, što je lijepo vidjeti u ovoj cjenovnoj klasi.
