Club3D X800RX MAX, Club3D 7600GS, Sapphire X1600XT – tri zuba

Kako ste mogli pročitati u uvodu, družit ćemo se s karticama koje dolaze iz Club3D-ovih i Sapphire-ovih tvornica. Za samo početak reći ćemo par riječi o navedenim tvrtkama. Krenut ćemo sa Sapphireom koji je kod nas vrlo zastupljen, a samim time i dobro poznat te ga možemo nazvati starosjediocem na našem tržištu. Sapphire je tvrtka nastala odvajanjem ATI-jevog proizvodnog pogona od ostatka tvrtke, tj. ATI je 2001 godine odluči da će proizvoditi samo grafičke čipove, a proizvodnju samih kartica prepustiti nekom drugom. Tako da je u principu kadar zaposlenih koji su radili na ATI-jevom odjelu za proizvodnju kartica prešli u Sapphire, stoga i ne čudi da je Sapphire najbolji ATI-jev partner.

Club3 je dosta mlada tvrtka nastala je u Nizozemskom gradu Haarlemmermeer 1997 godine. Tvrtka je najpoznatija po proizvodnji grafičkih kartica koje su bazirane na nVidinim i ATI-evim rješenjima, ali i prema svojoj neutralnosti budući da je u svojoj ponudi osim ATI-jevih i nVidijinih kartica imala i kartice bazirane na S3-jevim i XGI-jevim čipovima, a u zadnje vrijeme se počela baviti proizvodnjom muzičkih i TV kartica.

Club3D X800RX MAX 256MB



Prva kartica na testu je Club3D X800RX MAX, kako sam naziv kaže kartica je bazirana na danas već staroj ATI-jevoj X800 seriji grafičkih kartica, naime riječ o R423 grafičkom čipu. U ovom slučaju grafički čip ima 12 cjevovoda, 256-bitnu memorijsku sabirnicu, 6 vertex jedinica i radni takt od 400 MHz. Sve to upareno je sa 256 MB 2.0-nanosekundne GDDR3 memorije koja kuca na 986 MHz. Stara arihtektura X800 serije ima svoje boljke, to su nedostatak podrške za SM 3.0 i HDR osvjetljenje, no ovo već i vrapci na grani znaju. Hlađenje kartice izvedeno je standardno. Ventilator se nalazi na početku kartice te propuhuje zrak kroz rebarca hladnjaka koja toplinu preuzimaju sa GPU-a i memorije. Sam hladnjak je u potpunosti izrađen od aluminija što i ne čudi za kraticu ovog cjenovnog ranga. Tjekom testiranja ventilator se pokazao kao dosta bučan bez obzira na opterećenje kartice.

Idemo sada na bundle. Iako je kartica nižeg cjenovnog ranga dolazi sa vrlo bogatim paketom dodatne opreme. Tako se uz karticu dobiju dva naslova: Colim McRae Rally 2005 i WWF Panda: Junior in Africa, Cyberlinkov software pack: Power DVD 5, Power Director, Power Producer i Media Show. Uz navedeno dolazi i jedan DVI/VGA konverter te HDTV output kabel.

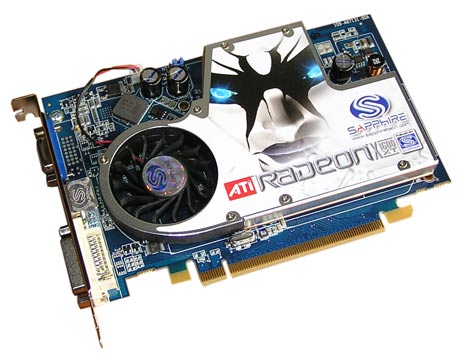

Druga kartica koju smo testirali također je bazirana na grafičkom čipu iz ATI-ja, no ovdje je riječ o RV530 grafičkom čipu. RV 530 krasi se 90 nm proizvodnim procesom, 12 cjevovoda, 5 vertex jedinica te 128 bitna memorijska sabirnica i radni takt od 580 MHz. Na karticu je ugrađeno 256 MB brze 1.4-nanosekundne GDDR3 memorije koja kuca na 1380 MHz. Za razliku od prethodne kartice ovdje je prisutna podrška za SM 3.0 i HDR osvjetljenje. Ne smijemo zaboraviti kako sa ovom karticom dolazi naprednija multimedijalna AVIVO tehnologija (no ovo ne podrazumijeva da kartica doista ima VIVO mogućnosti). Za hlađenje kartice brine se bakreni hladnjak velikih gabarita i težine. Ventilator koji je ugrađen na karticu nije bučan kao kod prethodne kartice, ali mogao bi biti tiši.

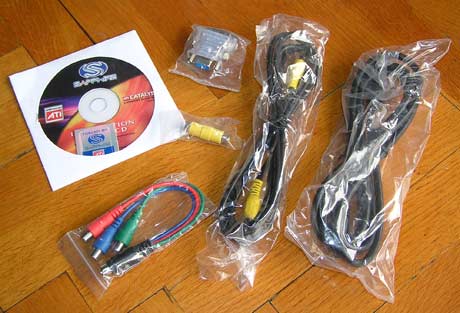

Bundle ove kartice nemožemo nazvati dodatnom opremom pošto on skoro da i nepostoji. Naime sa karticom se samo dobije CD s driverima i kabeli za TV-out. Jako loše, pogotovo ako se uzme u obzir da je ovo najskuplja kartica na testu.

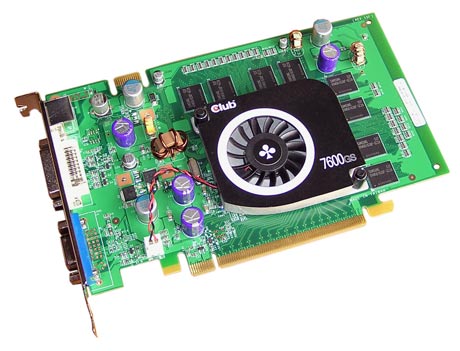

Zadnja kartica na testu dolazi nam opet iz Club3D-a. Ovaj put ona je zasnovana na nVidijinom rješenju. Riječ je o poznatom G73 grafičkom čipu. Club3D 7600GS posjeduje 12 cjevovoda, 5 vertex jedinica, te 128 bitnu memorijsku sabirnicu. Grafički procesor izrađen je u 90 nm proizvodnom procesu i kuca na taktu od 400 MHz , a uparen je sa 256 MB nešto sporije GDDR2 memorije koja radi na taktu od 700 MHz. Podrška za SM 3.0 i HDR osvjetljenje kod nVidinih kartica postoji još od predstavljanja GeForce 6 serije, tako da je ona prisutna i na seriji 7. 7600 GS kartice poznate su po niskoj razini zagrijavanja tako da većina prozvođača na te kartice ugrađuje pasivne hladnjake. Club3D se ipak odlučio za aktivno hlađenje. Hladnjak je u potpunosti izrađen od aluminija (za bakrenim hladnjakom stvarno nema potrebe) te je malih dimenzija tako da ne preuzima toplinu sa memorijskih čipova. Ventilator hladnjaka za vrijeme testa nije generirao veliku razinu buke.

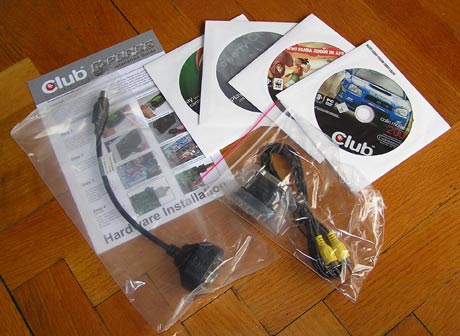

Bundle kod ove kartice identičan je bundleu kod Club3D X800RX MAX grafičke kartice. Dakle Colin McRae Rally 2005, WWF Panda: Junior in Africa, Cyberlinkov software pack: Power DVD 5, Power Director, Power Producer i Media Show, jedan DVI/VGA konverter te HDTV output kabel.

Test sistem :: Hardware Platforme DFI nF4 Ultra-D (704-2BTA beta bios) Procesor(i) Athlon 64 3500+ S939 Winchester@2.5 GHz Memorija 2x 512MB Ocz platinum rev.2@500 MHz (2.5-3-3-7) Grafička kartica Club3D X800RX MAX 256 MB GDDR3 PCIe Sapphire X1600XT 256MB GDDR3 PCIe Driveri:: Catalys 6.5 Club3D 7600GS 256MB GDDR2 PCIe Driveri:: ForceWare 84.21 Muzička kartica Abit AU10 5.1 SATA Kontroler nForce4 Ultra Hard disk(ovi) Segate Barracuda 7.200 rpm, 80GB Optički pogon Pioner DVR-106



Testni sistem :: Software OS Windows XP Professional Service Pack SP2 Chipset datoteke nForce 6.70 DirectX verzija 9.0c 3DMark '05 v1.20, default, CPU test off 3DMark '06 v1.0.2, default, CPU test off X3 Reunion Rolling thunder demo Call of Duty 2 v1.01 beta, custom PCE demo, all max. F.E.A.R. v1.04, max. details Battlefield 2 Guru3D demo, max quality Doom III v1.3, demo1 Quake IV v1.05 beta, max. details, custom PCE demo

Kod testnog sistema i softwera nema ništa novog, vidimo da se neki naslovi provlače već dugo vremena tako da ćemo ih u bližoj budućnosti morati biti zamjenjeni nekim svježim snagama. No, karticama nižeg cijenovnog ranga i neki od starijih naslova mogu dosta pomrsiti račune.

3DMark '05
Score
Sapphire X1600XT 5437    Club3D X800RX MAX 4283    Club3D 7600GS 3604    0 10 00 20 00 30 00 40 00 50 00 55 00
GT1
Sapphire X1600XT 25,2    Club3D X800RX MAX 19,6    Club3D 7600GS 15,5    0   4   8 1 2 1 6 2 0 2 4 2 7
GT2
Sapphire X1600XT 15,6    Club3D X800RX MAX 13,2    Club3D 7600GS 11,4    0   4   8 1 2 1 6 2 0 2 4 2 7
GT3
Sapphire X1600XT 26,7    Club3D X800RX MAX 19,4    Club3D 7600GS 17    0   4   8 1 2 1 6 2 0 2 4 2 7

Testiranje započinjemo jednim starijim testom 3DMarkom '05 koji je još uvijek prilično popularan. Riječ je o sintetičkom testu koji će na iz prve ruke pružiti uvid u krvnu sliku natjecatelja. Veliku ulogu kod rezultata u 3DMarku '05 igraju radni taktovi tako da su rezultati očekivani, Sapphire X1600XT doslovno melje konkurenciju, na drugom mjestu smjestio se Club3D X800RX MAX, a iza njega 7600GS koji ujedno barata najnižim taktovima.

3DMark '06
Score
Sapphire X1600XT 2043    Club3D 7600GS 1923    Club3D X800RX MAX 1602    0 4 00 8 00 12 00 16 00 20 00 21 00
GT1
Sapphire X1600XT 7,041    Club3D 7600GS 6,577    Club3D X800RX MAX 5,678    0 1 ,8 3 ,6 5 ,4 7 ,2   9 10 ,5
GT2
Sapphire X1600XT 7,996    Club3D X800RX MAX 7,776    Club3D 7600GS 7,044    0 1 ,8 3 ,6 5 ,4 7 ,2   9 10 ,5
HDR1
Sapphire X1600XT 8,395    Club3D 7600GS 6,428    Club3D X800RX MAX 0    0 1 ,8 3 ,6 5 ,4 7 ,2   9 10 ,5
HDR2
Sapphire X1600XT 10,439    Club3D 7600GS 7,974    Club3D X800RX MAX 0    0 1 ,8 3 ,6 5 ,4 7 ,2   9 10 ,5

U najnovijem 3DMarku, koji stavlja naglasak na SM 3.0 i HDR podršku kartice novije generacije dolaze do izražaja. Opet je u vodstvu X1600XT, tik iza smjestio se 7600 GS, posljednje mjesto rezervirano je za arhitekturalno stariji X800RX MAX.

X3 Reunion
1280x1024@4xAA&8xAF
Sapphire X1600XT 32,925    Club3D 7600GS 29,624    Club3D X800RX MAX 28,331    0   6 1 2 1 8 2 4 3 0 3 3

Nakon sintetike došli smo i do real-world testova. Kod X3 Reuniona situacija po poretku ista je kao u 3DMarku '06, s tim da Sapphire X1600XT ima nešto veću prednost, dok je 7600GS tijesno ispred X8000RX MAX.

F.E.A.R.
1024x768
Sapphire X1600XT 27    Club3D 7600GS 25    Club3D X800RX MAX 21    0   4   8 1 2 1 6 2 0 2 4 2 8
1280x960
Sapphire X1600XT 18    Club3D 7600GS 17    Club3D X800RX MAX 14    0   4   8 1 2 1 6 2 0 2 4 2 8

F.E.A.R. dosta zahtjevan naslov novije generacije koji ne oprašta karticama starije arhitekture. Sapphire X1600XT ponovno je na čelu, odmah do je Club3D 7600GS, dok Club3D X800RX MAX sa svojom starijom arhitekurom ne može pratiti konkurenciju iako ima prednost u širini memorijske sabirnice.

Call of Duty 2
1024x768
Sapphire X1600XT 38,8    Club3D X800RX MAX 35,5    Club3D 7600GS 35,4    0   6 1 2 1 8 2 4 3 0 3 6 4 0
1280x1024
Sapphire X1600XT 24    Club3D 7600GS 23,6    Club3D X800RX MAX 23,1    0   6 1 2 1 8 2 4 3 0 3 6 4 0

Kod Call Off Duty-a 2 situacija se malo komplicira. X800RX MAX hvata korak za konkurencijom no ipak nema dovoljno snage da ih prestigne. Poredak ostaje isti, prvi je Sapphire X1600XT, drugi je Club3D 7600GS, a treći Club3D X800RX MAX.

Battlefield 2
1024x768@4xAA+8xAF
Club3D X800RX MAX 54,42    Sapphire X1600XT 54,37    Club3D 7600GS 46,52    0   8 1 6 2 4 3 2 4 0 4 8 5 5
1280x960 @ 4xAA+8xAF
Club3D X800RX MAX 40,71    Sapphire X1600XT 40,45    Club3D 7600GS 31,76    0   8 1 6 2 4 3 2 4 0 4 8 5 5

Došli smo do prvog starijeg naslova, riječ je o Battlefieldu 2, zamišljenom za igranje na mreži svih mreža. Naš "starac" X800RX MAX ovdje pokazuje svoju snagu i izbija na prvo mjesto ispred X1600XT, premda su razlike minimalne. S druge strane 7600GS ovdje gubi bitku u potpunosti i ATI-jevih kartica zaostaje za oko 20%.

Doom3
1024x768@4xAA+8xAF
Sapphire X1600XT 44,5    Club3D 7600GS 38,9    Club3D X800RX MAX 38,7    0   6 1 2 1 8 2 4 3 0 3 6 4 2 4 5
1280x960 @ 4xAA+8xAF
Sapphire X1600XT 31    Club3D X800RX MAX 27,1    Club3D 7600GS 26,2    0   6 1 2 1 8 2 4 3 0 3 6 4 2 4 5

Došli smo i do OpenGL naslova. Generalno ovdje bi prednost trebale imati nVidijine kartice, pogotovo nad ATI-jevim karticama starije generacije, u ovom slučaju X800RX MAX. Sapphire X1600XT je jednostavno nedostižan, velika razlika u taktovima je nenadoknadiva, no nismo očekivali da će na drugo mjesto izbiti X800RX MAX. Kod niže rezolucije 7600 GS je još u minimalnoj prednosti nad X800RX MAX, ali kod više rezolucije pada na zadnje mjesto zbog 128-bitne memorijske sabirnice.

Quake 4
1024x768@4xAA+8xAF
Club3D X800RX MAX 31,3    Sapphire X1600XT 30,8    Club3D 7600GS 29,9    0   5 1 0 1 5 2 0 2 5 3 0 3 2
1280x960 @ 4xAA+8xAF
Club3D X800RX MAX 20,5    Sapphire X1600XT 20,1    Club3D 7600GS 18,2    0   5 1 0 1 5 2 0 2 5 3 0 3 2

Evo nas i kod zadnjeg testa koji je također zasnovan na OpenGL-u. Ovdje se pak događa potpuni obrat i Club3D X800RX MAX izbija na prvo mjesto, drugo mjesto zauzima Sapphire X1600XT, a treće Cub3D 7600GS.

Malo po malo došli smo do oveclockanja. Iako su kartice nižeg cjenovnog ranga, dosta ljudi koji će kupiti neku od testiranih kartica obratit će pozornost na mogućnosti tj. potencijale povećanja radnih taktova iznad tvorničkih specifikacija. Pa krenimo....

Kod ove kartice overclock procesora jako je loš, samo 15 MHz više u odnosu na tvornički takt stvarno je loš rezultat. Ovo možemo primarno pripisati hladnjaku koji je u potpunosti izrađen od aluminija. S druge strane overclock memorije vrlo je dobar, pa je rezultat od 104 MHz više u odnosu na tvornički takt hvale vrijedan. Nažalost na karticu nije ugrađen senzor za očitanje temperature, no možemo prilično pozdano reći da se kartica poprilično zagrijava.

Sapphire X1600XT pokazao se kao pobjednik u testnim naslovima, ali također i u overclockanju. 70 MHz više za GPU, odnosno 114 MHz za memoriju lijepe su brojke. Ono što mu ne ide u prilog je razina zagrijavanja. Bez opterećenja 55°C nije toliko strašno, ali kada je kartica pod opterećenjem temperatura skače na visokih 85°C. Potencijalni kupci ove kartice svakako moraju računati na povećanje temperature okolnih komponenti, pa nije naodmet razmisliti o ugradnji nekakvog moćnijeg hladnjaka koji bi obuzdao zagrijavanje.

Solidan nastup Club3D 7600 GS kartice zaokružuje njezin overclockerski potencijal. 40 MHz više za GPU i nije nešto, ali čak 182 MHz više za GDDR2 memoriju stvarno je odličan rezultat za karticu čija cijena ne prelazi 900 kuna. Razina zagrijavanja je u normalnim granicama, bez opterećenja 53°C i 65°C s opterećenjem.

Overclockanje
3DMark '05
Sapphire X1600XT@650/1494 5932    Sapphire X1600XT 5437    Club3D X800RX MAX@415/1090 4517    Club3D 7600GS@446/882 4468    Club3D X800RX MAX 4283    Club3D 7600GS 3604    0 12 00 24 00 36 00 48 00 60 00
Battlefield 2
Sapphire X1600XT@650/1494 61,13    Club3D X800RX MAX@415/1090 60,57    Club3D X800RX MAX 54,42    Sapphire X1600XT 54,37    Club3D 7600GS@446/882 51,62    Club3D 7600GS 46,52    0 1 2 2 4 3 6 4 8 6 0 6 2
COD 2
Sapphire X1600XT@650/1494 42,2    Club3D 7600GS@446/882 40,9    Sapphire X1600XT 38,8    Club3D X800RX MAX@415/1090 38,7    Club3D X800RX MAX 35,5    Club3D 7600GS 35,4    0   8 1 6 2 4 3 2 4 0 4 3
Doom 3
Sapphire X1600XT@650/1494 49,7    Club3D 7600GS@446/882 49,4    Sapphire X1600XT 44,5    Club3D X800RX MAX@415/1090 40,5    Club3D 7600GS 38,9    Club3D X800RX MAX 38,7    0 1 0 2 0 3 0 4 0 5 0

Iz prikazanog grafa vidimo kako su se performanse svih kartica poboljšale u skladu sa višim radnim taktovima, ipak navjeće skokove bilježi Club3D 7600 GS 256MB, što dokazuje da je karticu u postizanju boljih rezultata na tvorničkim taktovima kočila brzina memorije.

Došli smo i do samog kraja ovog testa, a time i do kratke sumarizacije testiranih kartica. Krenut ćemo s karticom koja je definitivno pokazala najbolje mogućnosti - Sapphire X1600XT 256MB. X1600XT je u većini testova izašao kao pobjednik, s tim da nije zakinuta niti po pitanju overclockanja. S obzirom da se radi o kartici novije ATI-jeve arhitekture, X1600XT nije zakinut niti po pitanju podrške za SM3.0 i HDR. Negativne strane su siromašan bundle po kojem je Sapphire načelno poznat te prilično visoko zagrijavanje kartice u kombinaciji s bučnim hladnjakom. Sve u svemu, ako su vam performanse najbitnije, a ne pazite na baš svaku kunu, od testiranih kartica najbolje će vas zadovoljiti upravo Sapphireov proizvod.

Sljedeća kartica koja je po završnoj ocjeni tik do Sappirea X1600XT je Club3D 7600 GS 256MB. Club3D 7600 GS 256 MB je kartica novije generacije s dobrim performansama u odnosu na cijenu. Tu je također i vrlo dobar bundle koji dolazi s karticom, a ne treba zanemariti i činjenicu da je hlađenje implementirano vrlo solidno pa se kartice pretjerano ne grije, a niti buči. Svojevrsno iznenađenje testa su svakako performanse ove kartice na povišenim radnim taktovima na kojima 7600GS uspijeva konkurirati i overclockanom X1600XT iz Sapphireovih pogona.

Došao je red i na najstarijeg "igrača" na testu. Club3D X800RX MAX 256 MB kartica je solidnih performansi pogotovo u starijim naslovima, no u novijim naslovima kartica ne briljira i polako se vidi da ju vrijeme gazi. Ipak ovo je jedina kartica na testu koja ima 256-bitnu memorijsku sabirnicu te na taj način skriva "bore". Premda ima dobar bundle, muči je starija arhitektura, ali i prilično bučan hladnjak koji vjerojatni uzrok niskog overclocka GPU-a, tako da X800RX MAX od svih testiranih kartica prema našem mišljenju ima najmanje potencijala.

Conclusion in english

We arrived at the very end of this article so it's time for a short summary of tested GFX cards. We will start with Sapphire X1600XT, card which showed best performance and features from all tested cards. X1600XT managed to attain first place in the majority of benchmarks and at same time managed to show some nice overclocking potential. As this card is based on new generation of ATI's GPU, it doesn't lack support for SM3.0 and HDR. Of course, there are some negative characteristics. Sapphire cards are pretty well know by a lack of notable bundle (only cables and drivers) and this card is not exception. Card also gets pretty hot and loud under load which shows that installed cooler could be more efficient. All in all, if you seek good performance, Sapphire X1600XT is the product to choose between all cards in our little comparison.

Card that took second place in our test is Club3D 7600 GS 256MB. Altough this card couldn't compete with X1600XT on factory settings, it showed solid performance in comparison to its price. Some other things to note about this card is very good bundle and solid implementation of cooling. Most suprising thing we found that about this card is its overclocked performance. On higher clocks it even manages to compete with overclocked X1600XT.

Last place in this comparison is reserved for the oldest "player". Club3D X800RX MAX 256MB has solid performance, especially in older titles, but it scores low in more modern games. One thing that helps this card a lot is 256bit memory bus (all other card in test have 128bit memory bus). Without this enhancement, performance would be much lower. Altough X800RX MAX has a good bundle, it is based on older architecture which limits cards performance in modern titles. Second problem is the cooler which limits GPU overclocking and at the same time produces lots of noise.
