Coolermaster u svojoj ponudi ima nekoliko serija napajanja – V, S semi-modular, GM, GX, B, Thunder i Elite. Ovo V650 napajanje koje danas testiramo dolazi u potpuno modularnom dizajnu, a uz to nosi 80 Plus Gold certifikat, hvali se da ima sve kondenzatore japanske proizvodnje (105°C), te tihi Silencio FP ventilator. Osim ovoga 650 W modela, u ponudi su još i 550, 570, 850 i 1000 W modeli. Na vrhu sjedi i 1200 W model, no taj ima 80 Plus Platinum certifikat.

cm_v650_3 cm_v650_4

Napajanje dolazi zapakirano u debelu kartonsku kutiju, dodatno je zaštićeno u platnenoj vrećici i stiro-pjeni, a kabeli dolaze u zasebnoj vrećici s čičkom. Tu su i upute za instalaciju, te crne plastične vezice za aranžiranje kabela.

cm_v650_5

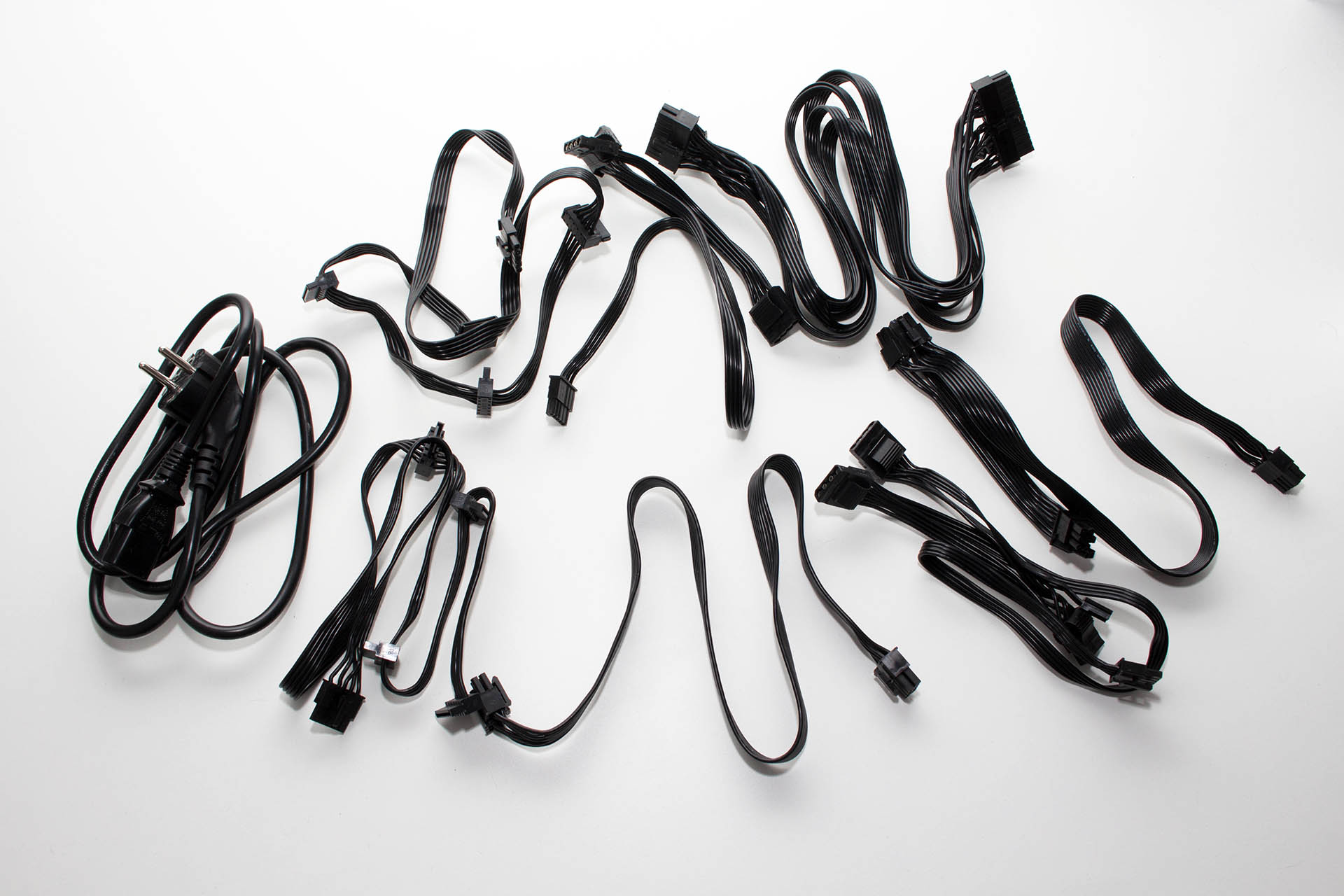

Napajanje je kao što smo ranije napisali potpuno modularnog tipa što znači kako ni jedan kabel nije fiksan. Kabeli koji dolaze u kompletu su flat tipa što će olakšati njihovo aranžiranje u kućištu. Osim kabela napajanja, tu je jedan s 20+4 pinskim ATX priključkom (550 mm), jedan s 4+4 pinskim za CPU (+12V) (600 mm), dva sa 6+2 pinskim PCIe Power priključcima za grafičke kartice (500 + 120 mm), dva kabela s po četiri SATA Power konektora (450 + 120 + 120 + 120 mm), jedan kabel s tri Molex konektora i jednim Floppy (450 + 120 + 120 + 120 mm), te još jedan kabel s tri Molexa (450 + 120 + 120 mm).

cm_v650_6

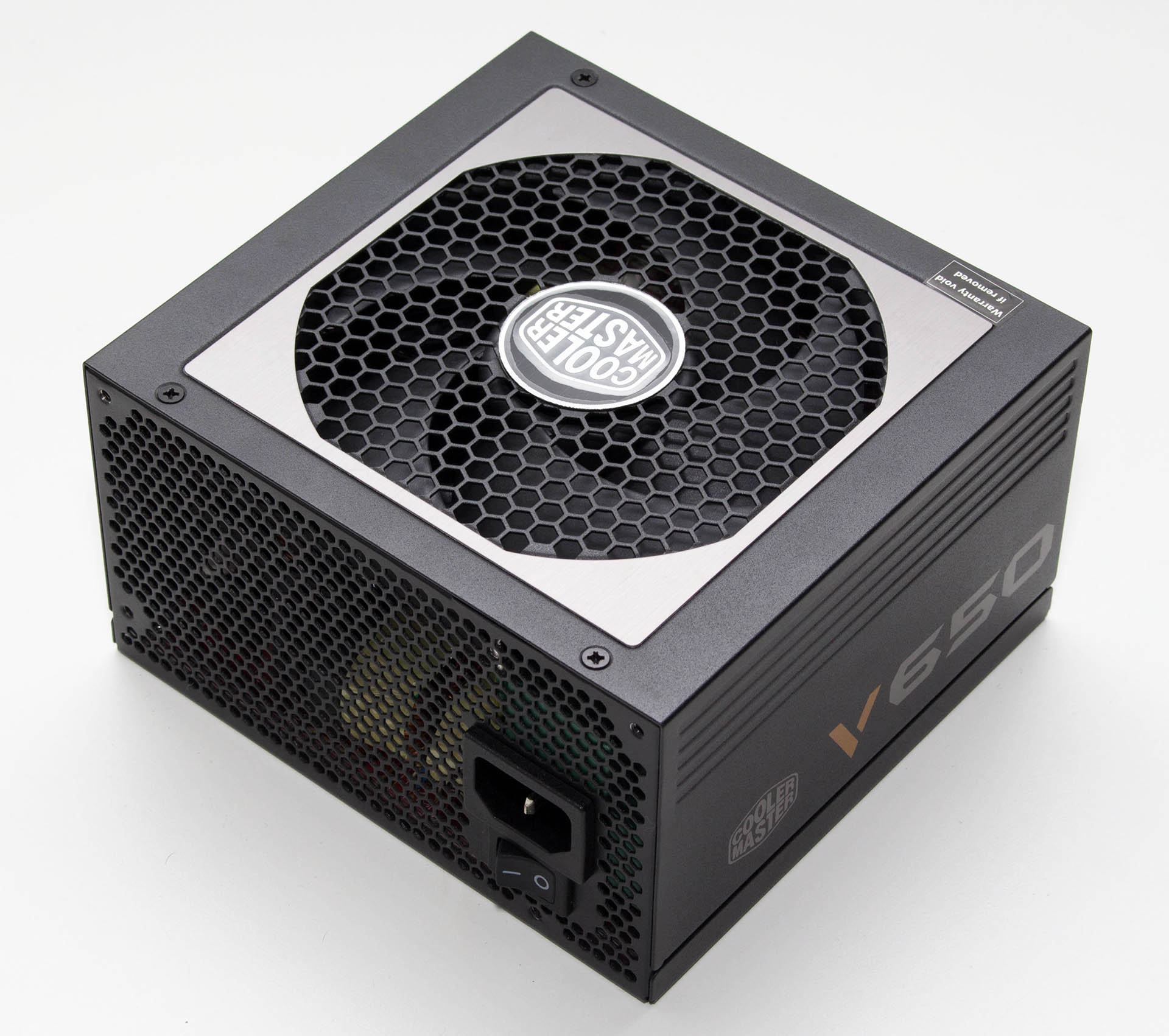

Proizvođač se hvali visokom snagom u malom pakiranju pa je tipična snaga po kubnom inču 6.8W. Napajanje je dimenzija 150 x 140 x 86 mm i pogodno je za ugradnju u manja kućišta. Kućište je metalno, standardne konstrukcije i tamno sive boje. Jedino je okvir oko rešetke ventilatora svjetliji radi kontrasta. Napajanje podliježe ATX 12V V2.31 specifikaciji, ima 80 Plus Gold certifikat efikasnosti, ima aktivni PFC (tipično iznad 0.9) i MTBF od 100.000 sati. Proizvođač navodi i podatke o Power good signalu od 100 do 500 ms, te hold up vrijeme iznad 16 ms. Tu je i klasičan set zaštita – OVP/UVP/OPP/OTP/OCP/SCP.

cm_v650_7

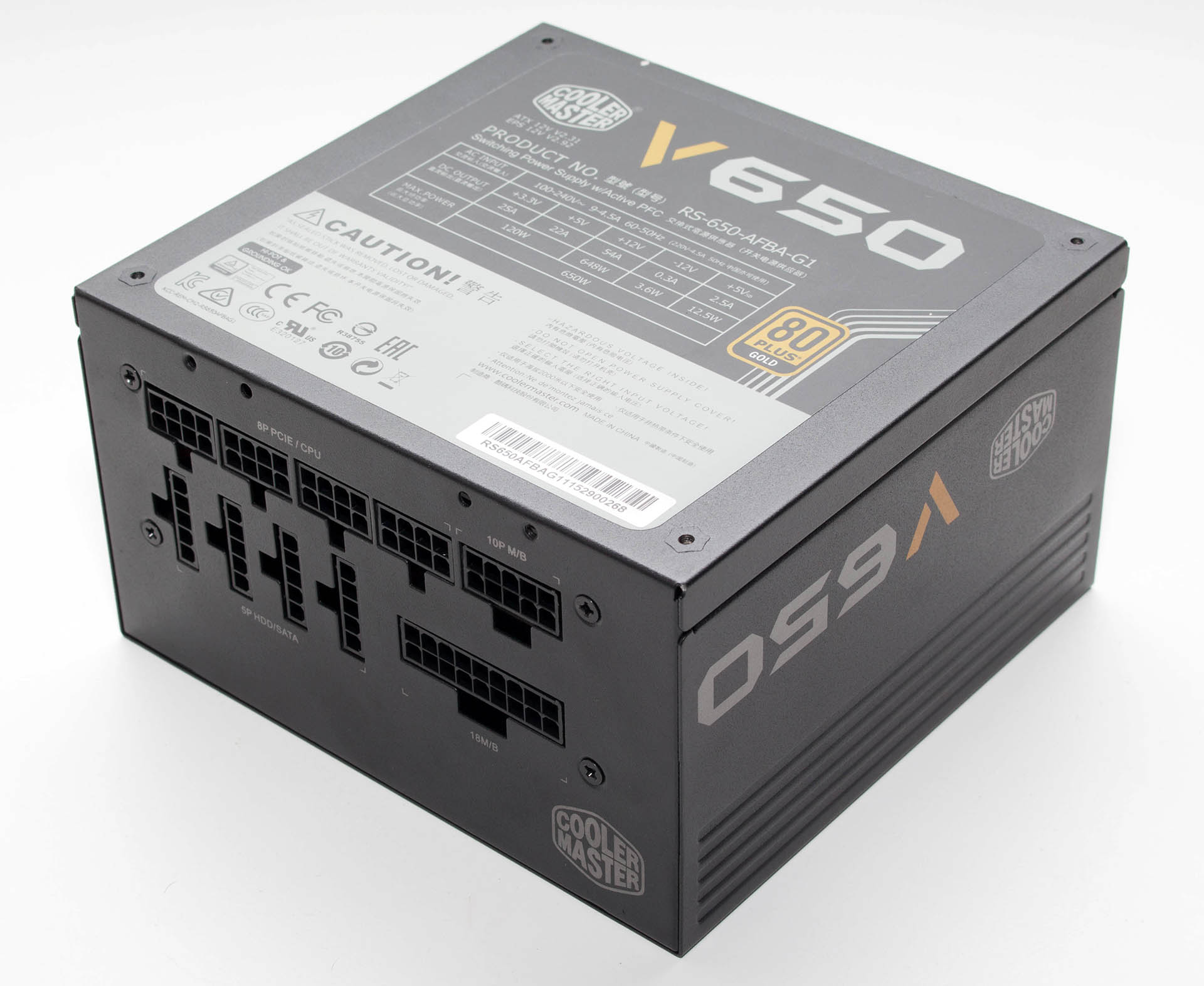

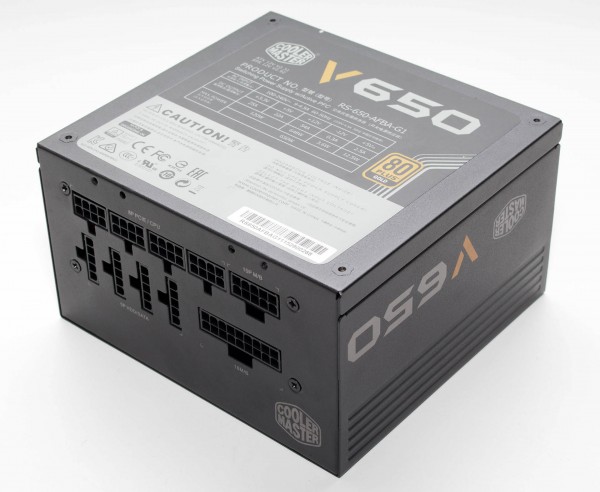

Nazivna snaga je 650 W. +3.3 V vod je u stanju dati struju jačine 25 A, +5V daje 22 A, a +12V daje 54 A. Napajanje je LLC DC-DC topologije što znači kako su +3.3 i 5 V vodovi izvedeni iz 12V voda. Utičnice na stražnjoj strani su logičnog rasporeda, a konektori nasjedaju pravilno. Coolermaster se hvali i Silencio FP ventilatorom koji ima LDB ovješenje, IP6x zaštitu od prašine, krivulju rada koja do oko 75% opterećenja ne podiže okretaje, te “sickle” dizajn lopatica. U radu je relativno tih, a pod dužim maksimalnim opterećenjem postaje čujan no i ne pretjerano bučan.

cm_v650_8

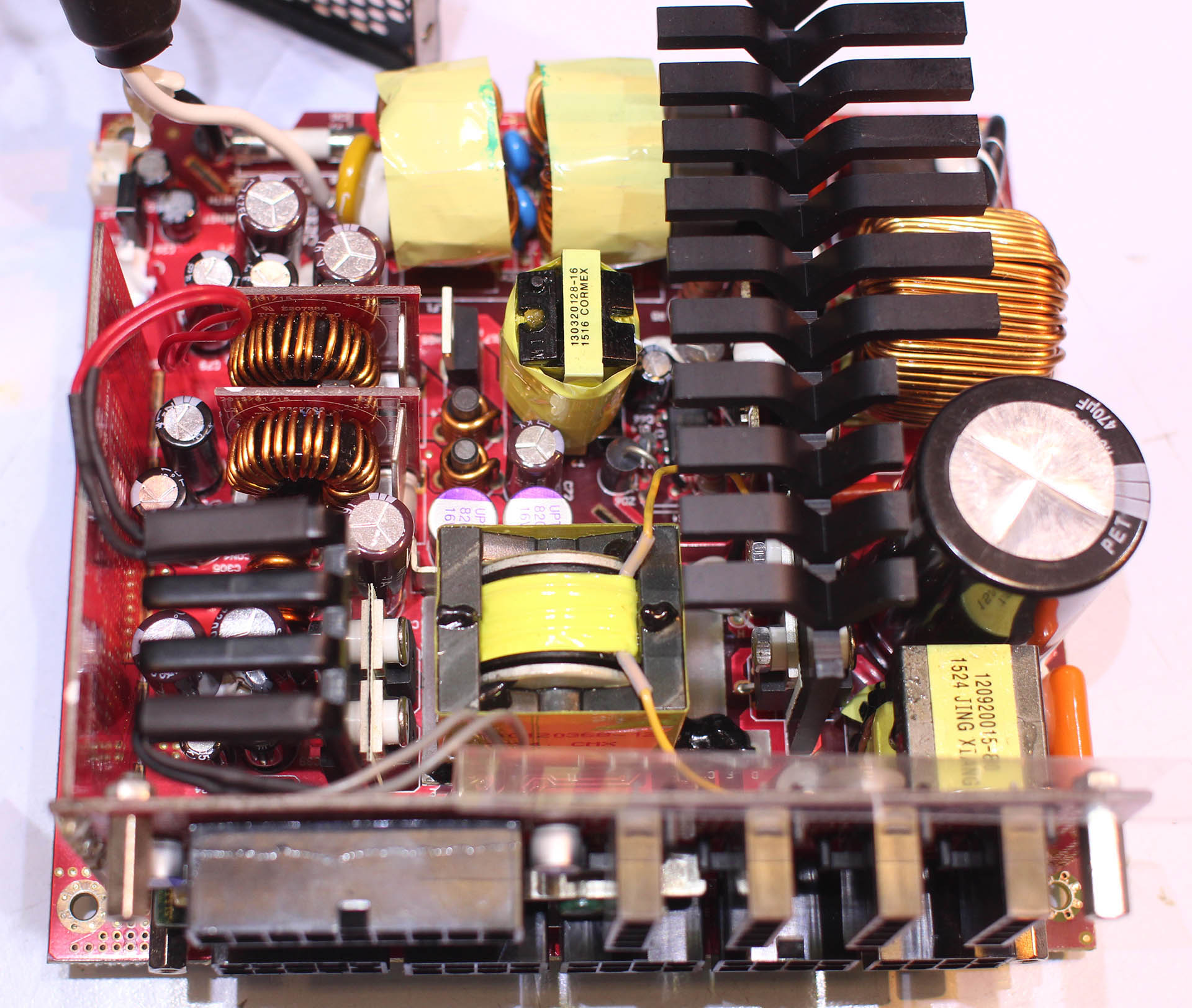

Coolermaster koristi Enhanceov dizajn (OEM), sa LLC + DC-DC topologijom, japanskim kondenzatorima (na primaru je Panasonicov, a ima i Suncon-ovih, Chemi-Con-ovih te Rubycon-ovih). Glavni su preklopnici 5R280CE, a dva su 5R140P-a na PFC-u. Hlađenje je adekvatno zbog dobrog rasporeda komponenata i dobro dizajniranog heatsinka.

cm_v650_9

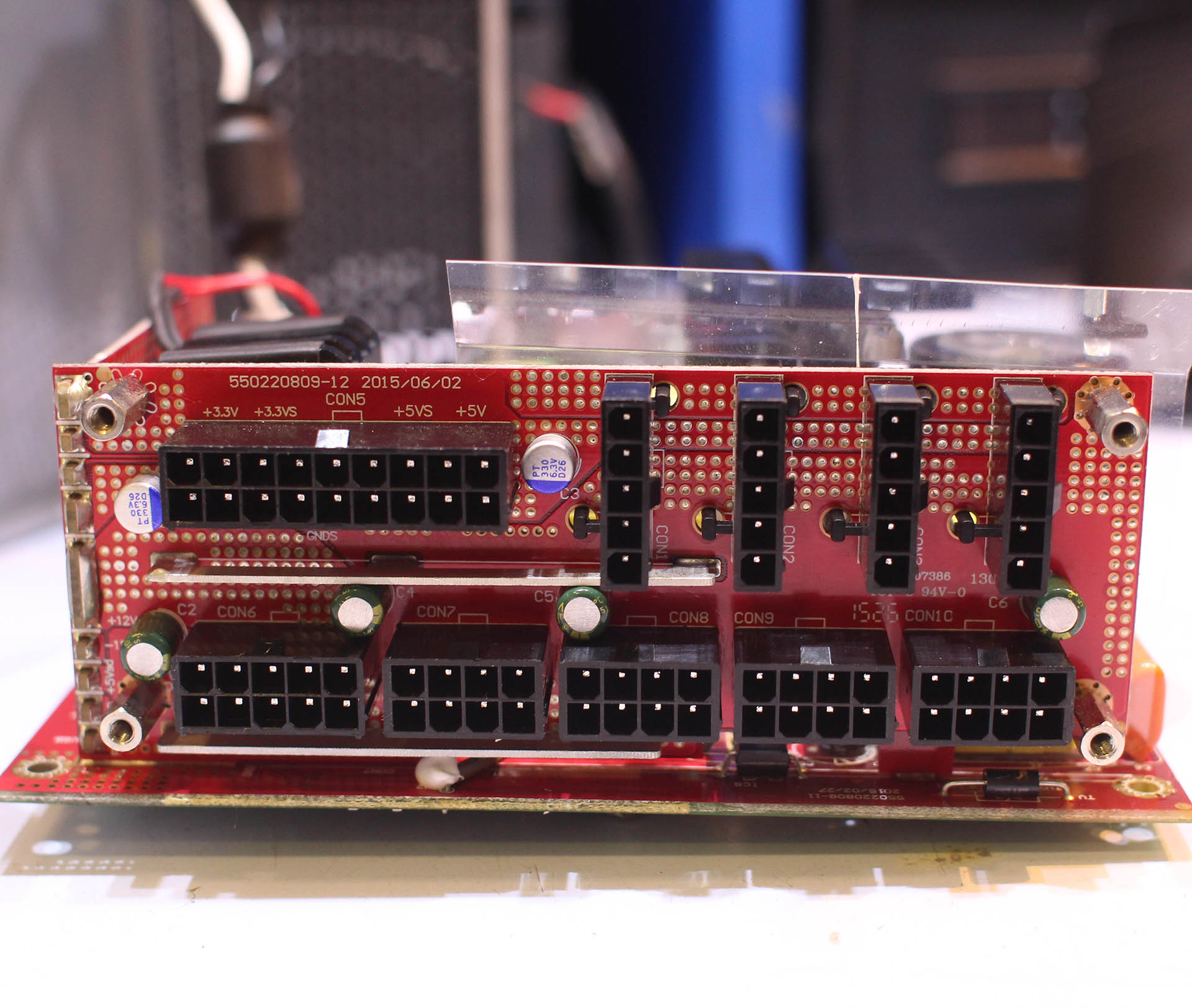

V650 napajanje je vrlo slično polu-modularnim modelima, a glavna je razlika pločica iznad koja nudi sve konektore. Na svim su tiskanim pločicama lemovi vrlo solidni. Coolermaster se kod ove serije hvali stegnutom regulacijom napona s niskom razinom ripple-a a upravo to ćemo i provjeriti u našim testovima.
