Coolermaster u svojoj ponudi ima nekoliko serija napajanja - V, S semi-modular, GM, GX, B, Thunder i Elite. Ovo V650 napajanje koje danas testiramo dolazi u potpuno modularnom dizajnu, a uz to nosi 80 Plus Gold certifikat, hvali se da ima sve kondenzatore japanske proizvodnje (105°C), te tihi Silencio FP ventilator. Osim ovoga 650 W modela, u ponudi su još i 550, 570, 850 i 1000 W modeli. Na vrhu sjedi i 1200 W model, no taj ima 80 Plus Platinum certifikat.
Napajanje dolazi zapakirano u debelu kartonsku kutiju, dodatno je zaštićeno u platnenoj vrećici i stiro-pjeni, a kabeli dolaze u zasebnoj vrećici s čičkom. Tu su i upute za instalaciju, te crne plastične vezice za aranžiranje kabela.
Napajanje je kao što smo ranije napisali potpuno modularnog tipa što znači kako ni jedan kabel nije fiksan. Kabeli koji dolaze u kompletu su flat tipa što će olakšati njihovo aranžiranje u kućištu. Osim kabela napajanja, tu je jedan s 20+4 pinskim ATX priključkom (550 mm), jedan s 4+4 pinskim za CPU (+12V) (600 mm), dva sa 6+2 pinskim PCIe Power priključcima za grafičke kartice (500 + 120 mm), dva kabela s po četiri SATA Power konektora (450 + 120 + 120 + 120 mm), jedan kabel s tri Molex konektora i jednim Floppy (450 + 120 + 120 + 120 mm), te još jedan kabel s tri Molexa (450 + 120 + 120 mm).
Proizvođač se hvali visokom snagom u malom pakiranju pa je tipična snaga po kubnom inču 6.8W. Napajanje je dimenzija 150 x 140 x 86 mm i pogodno je za ugradnju u manja kućišta. Kućište je metalno, standardne konstrukcije i tamno sive boje. Jedino je okvir oko rešetke ventilatora svjetliji radi kontrasta. Napajanje podliježe ATX 12V V2.31 specifikaciji, ima 80 Plus Gold certifikat efikasnosti, ima aktivni PFC (tipično iznad 0.9) i MTBF od 100.000 sati. Proizvođač navodi i podatke o Power good signalu od 100 do 500 ms, te hold up vrijeme iznad 16 ms. Tu je i klasičan set zaštita - OVP/UVP/OPP/OTP/OCP/SCP.
Nazivna snaga je 650 W. +3.3 V vod je u stanju dati struju jačine 25 A, +5V daje 22 A, a +12V daje 54 A. Napajanje je LLC DC-DC topologije što znači kako su +3.3 i 5 V vodovi izvedeni iz 12V voda. Utičnice na stražnjoj strani su logičnog rasporeda, a konektori nasjedaju pravilno. Coolermaster se hvali i Silencio FP ventilatorom koji ima LDB ovješenje, IP6x zaštitu od prašine, krivulju rada koja do oko 75% opterećenja ne podiže okretaje, te "sickle" dizajn lopatica. U radu je relativno tih, a pod dužim maksimalnim opterećenjem postaje čujan no i ne pretjerano bučan.
Coolermaster koristi Enhanceov dizajn (OEM), sa LLC + DC-DC topologijom, japanskim kondenzatorima (na primaru je Panasonicov, a ima i Suncon-ovih, Chemi-Con-ovih te Rubycon-ovih). Glavni su preklopnici 5R280CE, a dva su 5R140P-a na PFC-u. Hlađenje je adekvatno zbog dobrog rasporeda komponenata i dobro dizajniranog heatsinka.
V650 napajanje je vrlo slično polu-modularnim modelima, a glavna je razlika pločica iznad koja nudi sve konektore. Na svim su tiskanim pločicama lemovi vrlo solidni. Coolermaster se kod ove serije hvali stegnutom regulacijom napona s niskom razinom ripple-a a upravo to ćemo i provjeriti u našim testovima.
Kao i do sada mjerenja su napravljena u laboratorijima
ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC
loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC
loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o
shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).
Ripple na 12v izvodu je u dva frekventna raspona. Na slici se vide ostatci izmjenične komponente iz primarnog dijela napajanja na frekvenciji od 100Hz - očekivano s obzirom na frekvenciju glavne gradske mreže. Ispod se vidi ripple generiran u sekundarnom dijelu uzrokovan punjenjem i pražnjenjem LC filtera, te je u frekventnom rasponu switch dijela. FFT nam pokazuje "jačinu" tih signala unutar odabranog frekventnog raspona te na taj način možemo imati uvid u cijeli spektar frekvencija na kojima se ripple mjeri za razliku od uobičajenih mjerenja osciloskopom gdje vidimo valni oblik signala unutar postavljenog vremena. Izmjereni 12V ripple je odličnih 12.5 mV.
+3.3 V vod bilježi srednji ripple od 16.5 mV, dok je ripple na +5 V vodu 16.1 mV - obje vrlo dobre vrijednosti.
PFC (power factor correction) je tehnika sprječavanja neželjenih efekata neparnih harmoničkih titraja te korekciju faznog pomaka struje i napona, kao bi uređaj zadovoljavao određene standarde.
Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu. Hold-up vrijeme od malo ispod 18 ms je solidan rezultat i nešto iznad proizvođačevih tvrdnji.
Rise up (turn on) time je mjeren na jednom kanalu i mjereno je vrijeme od uključivanja do trenutka kada je napajanje postiglo 12v na izlazu. Vrijednost je brzih 8.43 ms.
Kod rise up mjerenja smo primijetili i laganu anomaliju na DC-DC konverterima. Moramo napomenuti kako mjerimo u ekstremnim uvjetima, odnosno napajanje odmah palimo pod maksimalnim opterećenjem što se u normalnoj upotrebi inače nikada ne dešava. No isto tako treba napomenuti kako su sva ostala napajanja koja smo do sada testirali na ovaj način radila normalno. Dešavalo nam se sljedeće. Nakon što napajanje postigne referentne vrijednosti napon naglo pada kao da se napajanje na kratko ponovo ugasi i samo starta što je vidljivo na gornjim slikama. Nakon ovoga početnog pada ova se anomalija ne ponavlja.

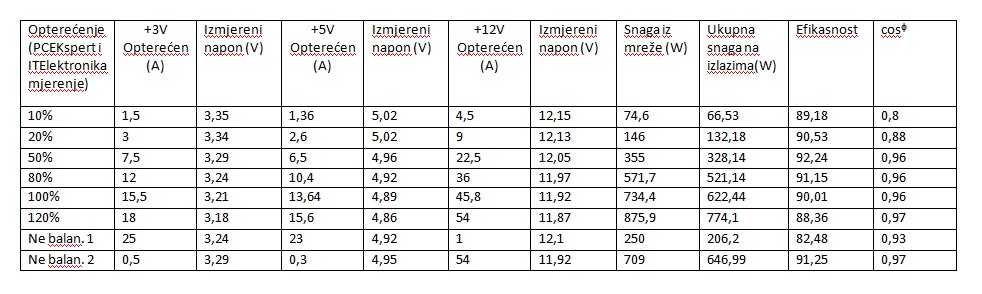

Rezultati mjerenja
Rezultati mjerenja od 10 do 100% opterećenja pokazuju solidne rezultate u svim mjerenim područjima. Pad napona na +3V vodu je 4,36 %, na +5V vodu 2,65 % i na 12V vodu 1.92 %.Rezultati nisu toliko stegnuti kao kod nekih modela koje smo ranije testirali no svakako su unutar ATX specifikacija.
Ne balansirana opterećenja nam pokazuju uzorne performanse. Efikasnost je u svim mjerenjima minimalno na 90% (osim na 10 % opterećenja), s tim da je maksimalna na 50% opterećenja – 92.24 %. Uz to, napajanje kao što vidimo daje stabilnih 774 W na izlazima što je svakako iznad nazivne snage (120% opterećenja).
Zaključak
Coolermaster V650 je solidno napajanje koje je u nekakvom prosjeku klase po pitanju regulacije napona. Nije među najboljima kao što je to primjerice
Seasonic X-650 čija su odstupanja manja, no prosječan će korisnik to rijetko i osjetiti. Svi su kabeli modularni, flat tipa, napajanje je zadovoljavajuće tiho u radu, kvalitetno je izrađeno a i manje dimenzije mu idu u prilog. Anomalija na koju smo mi naletjeli je donekle zabrinjavajuća jer nam se to ranije nije desilo, no u normalnoj upotrebi do nje neće doći jer računala rijetko po paljenju odmah odlaze u maksimalnu potrošnju. Na domaćem se hrvatskom tržištu 650 W 80Plus Gold napajanja kreću između 800 i 1.200 kuna, pa je s cijenom od oko 1.000 kuna u Linksu, V650 u zlatnoj sredini i zavrjeđuje pažnju kupaca.
