Cryorig H7 recenzija

Datum objave 10.03.2018 - Krešimir Matanović

Cryorig H7

cryorig_h7_1 cryorig_h7_2

Nakon većeg brata H5, na red za test dolazi i Cryorigov H7 hladnjak koji je namijenjen i za AMD i za Intel procesore. H7 je po konstrukciji i dizajnu vrlo sličan H5, samo je dimenzijama manji kako bi stao u manja kućišta. I on donosi saćasti dizajn aluminijskih listova koji smanjuju turbulencije i povećavaju protok zraka, a uz njega dolazi jedan 120-milimetarski ventilator koji se vrti na maksimalnih 1.600 okretaja u minuti. Kakve su mu performanse provjerili smo i s Ryzenom 7 1800X i s Core i7 8700K procesorom.

cryorig_h7_3 cryorig_h7_4

H7 dolazi u identično dizajniranom pakiranju kao i H5 Ultimate, a s pakiranja vidimo kako podržava identične sockete kao i on. Način ostvarivanja prava na trogodišnje jamstvo je isti, a baš kao i H5, i H7 je adekvatno zaštićen u kutiji od eventualnih mehaničkih utjecaja iz vana. Ventilator je već predinstaliran, a sve što dolazi s njim je spremljeno u dvije kartonske kutijice koje dodatno osiguravaju hladnjak.

cryorig_h7_5

Uz hladnjak dolazi i velika CP7 termalna pasta, set nosača za ventilator koji se naknadno može ugraditi u push-pull konfiguraciju, uredno spremljene upute te donji plastični nosač, vijci i plastični odstojnici. H7 se po načinu montaže dosta razlikuje od H5, i ovdje je za sve sockete dovoljna samo jedan donji nosač, a razlog je što H7 ima predinstalirane pomične nosače koje ćemo kasnije vidjeti. Kompatibilnost sa socketima kreće abecedno od AMD-ovih FM1/2/+, AM2/+/3/+ (AM4 nije podržan), a nastavlja se s Intelovim LGA 115x i 775 (Intelovi HEDT sistemi nisu podržani).

cryorig_h7_6

Dizajnom je ovaj tower hladnjak vrlo sličan H5, a tome doprinosi i crni aluminijski pokrov na vrhu koji skriva toplovodne cijevi, ali i čini lijepu simbiozu s crnim ventilatorom. Dimenzije hladnjaka s ugrađenim ventilatorom su 98 x 123 x 145 milimetara (D x Š x V), a masa je 711 grama. Samo tijelo hladnjaka, bez ventilatora, teško je 577 grama. Deklarirani maksimalni TDP procesora kojeg može hladiti iznosi 140 W.

cryorig_h7_7

Hladnjak ima četrdeset aluminijskih limova debljine 0.4 milimetra i razmaka 2.2 milimetra. Limovi su međusobno spojeni svijanjem, bez lemljenja. Kroz hladnjak prolaze tri toplovodne cijevi promjera 6 milimetara, a završavaju u C1100 bakrenoj bazi presvučenoj niklom, kao što su to uostalom i same cijevi. Konstrukcija hladnjaka je vrlo dobra, baš kao i završna obrada te materijali.

cryorig_h7_8

Niklana baza je zadovoljavajuće glatka, a sve će sitne nesavršenosti ionako popuniti termalna pasta. Na bazi se kao što vidimo nalaze nosači, tj. škare koje su pomične i koje tako prilagođavamo različitim socketima.

cryorig_h7_9

Skidanjem ventilatora primjećujemo saćasti dizajn (Hive Fin), poznat s H5 Ultimate koji omogućuje Jet Fin Acceleration, tj. ubrzanje protoka zraka (princip venturijeve cijevi) i redukciju turbulencija koje se inače stvaraju pri ulazu zraka u gusto postavljene aluminijske limove. Ventilator je promjera lopatica 120 milimetara, i promjenjive brzine vrtnje od 300 do 1.600 okretaja u minuti. Deklarirana radna buka je od 10 do 25 dBA, a mi smo na maksimumu na udaljenosti od oko 30 centimetara pametnim telefonom izmjerili vrlo čujnih 52 dB. Maksimalni pritisak koji ventilator stvara je 1.65 mmH2O, a protok zraka 49 CFM-a.

cryorig_h7_10 cryorig_h7_11

S obzirom na to, da se ovaj hladnjak ne može pričvrstiti s gornje, nego samo s donje strane matične ploče, to malo komplicira ugradnju. Kao što smo rekli, donja je ploča univerzalna i s jedne strane ju okrećemo za Intel sockete (udubljena), a s druge strane za AMD sockete (ravna). Vijci dolaze s donje strane, imaju križ za odvijač, a na njih (kad su već vijci provučeni kroz rupe na matičnoj ploči), dolaze plastični odstojnici.

cryorig_h7_12 cryorig_h7_13

Nakon montaže nosača, potrebno je prilagoditi škare na hladnjaku, namjestiti ih, okrenuti ploču držeći hladnjak na njoj i odvijačem sve stegnuti. Djeluje komplicirano, i onome tko to radi prvi put će svakako i biti, no iskusniji će se korisnici lako snaći. Hladnjak i ventilator ne dolaze do memorijskih utora i tu nema nikakvih problema s kompatibilnosti. Osim na Intelovoj platformi, kao što ćemo na sljedećoj stranici vidjeti, H7 smo testirali i na AMD-ovoj. Pravila za instalaciju su identična, a kao što znamo Crosshair VI Hero ima dva seta rupa pa je moguće instalirati i ovakve starije AM3 hladnjake.

Test sistem i način testiranja

Test sistem
Test sistem :: Hardware
Platforme Asus Crosshair VI Hero; Gigabyte Z370 Aorus Ultra Gaming
Procesor(i) AMD Ryzen 7 1800X; Intel Core i7 8700K
Memorija 2x 8GB G.Skill RGB 3.200 MHz CL15
Grafičke kartice MSI Radeon RX470 Gaming X 4GB
Zvučna kartica On Board
Napajanje SuperFlower Leadex Platinum 1200W
Hard disk(ovi) Corsait Neutron XT 480GB
Monitor Dell UltraSharp U2713HM

Testni sistem :: Software
OS Windows 10
Chipset datoteke Intel Chipset Driver 10.1.1.42
DirectX verzija 12
AIDA 64 Engeneer Edition, v.5.92.4300
OCCT v.4.5.0
  Način testiranja

cryorig_h7_15

Kao što smo na prethodnoj stranici napisali, hladnjak smo testirali na Gigabyteovoj Z370 ploči i s Intelovim i7 8700K procesorom i to na referentnom taktu, te s uključenom Core Enhancement opcijom. Memorija je bila G.Skillova DDR4 kapaciteta 16 GB i brzine 3.200 MHz.  Opterećenje je bio OCCT, a temperature smo pratili s HWInfo64 aplikacijom.

cryorig_h7_16

Osim na Intel platformi, testirali smo ga i na Asus Crosshair VI Hero AM4 ploči, a hladio je Ryzena 7 1800X. Hladnjak smo testirali u dva režima rada procesora, na tvorničkim te na overclockiranih 4.0 GHz. Potrošnja sistema je mjerena običnim wattmetrom, a buka s pametnim telefonom i SoundMeter aplikacijom. Dobivene smo rezultate usporedili s ranije testiranim hladnjacima, što zračnim što vodenim, a sve pogledajte na sljedećoj stranici.

Rezultati testova

AMD Ryzen 7 1800X @ Stock [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)"  labels="Cryorig A40 Ultimate,Arctic LF 240,Cooler Master ML 240 Lite, Noctua D15, Cryorig H5 Ultimate,Scythe Mugen 5 Rev.B,Noctua L12S push-pull, Cryorig H7,Noctua L12S stock,Arctic Freezer 12,Noctua L9a" values="55.0,59.5,59.5,62,64.9,66.1,66.9,67.3,69.5,71.5,75" colors="blue,blue,blue,blue,blue,blue,blue,red,blue,blue,blue" height="500" min="0"] Kao i do sada, prikazane temperature su T(die), a one su za 20°C niže od T(ctl). H7 je solidan, i smješta se nešto iznad Mugen 5 hladnjaka koji mu je bliski konkurent. Ventilator u radu rijetko prelazi 1.300 okretaja pri čemu je zadovoljavajuće tih (oko 48 dB). AMD Ryzen 7 1800X @ 4.0 GHz [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)"  labels="Cryorig A40 Ultimate,Arctic LF 240,Cooler Master ML 240 Lite,Noctua D15,Cryorig H5 Ultimate,Scythe Mugen 5 Rev.B,Cryorig H7" values="78.5,79,80.3,85,88.5,90.5,95" colors="blue,blue,blue,blue,blue,blue,red" height="400" min="0"] Kada procesor dignemo na 4.0 GHz potrošnja i zagrijavanje drastično narastu (s oko 125 W na 200 W samo za CPU po očitanju HWInfo aplikacije), pa hladnjak ima vrlo težak posao. 95°C nikako nije preporučljivo za duži rad, i jasno je kako ovaj hladnjak nije namijenjen poslu hlađenja 8-jezgrenih procesora koji su pri tom overclockirani. No za Ryzen 3 i 5 seriju će biti dobar. Ovdje ventilator stalno radi na maksimumu i buči 52 dB. Intel i7-8700K @ Stock (4.3 GHz) [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)"  labels="Arctic LF 240,Cryorig H7,Arctic Freezer 12" values="68,68,72" colors="blue,purple,blue" height="200" min="0"] Rezultat koji je H7 postigao na referentnim vrijednostima (4.3 GHz u boostu na svim jezgrama) je usporediv s Liquid Freezer 240 hladnjakom i to je odličan podatak. Ventilator se u ovom režimu rada prosječno vrtio na oko 1.300 okretaja u minuti, s tek povremenim ubrzanjem do 1.450. Intel i7-8700K @ Core Enhancement (4.7 GHz) [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)"  labels="Arctic LF 240,Cryorig H7,Arctic Freezer 12" values="88,92,95" colors="blue,purple,blue" height="200" min="0"] Kada učitamo XMP profil ili ručno uključimo CE opciju procesor sa svim jezgrama istovremeno boosta na 4.7 GHz, za što mu je potrebno i više napona, pa i potrošnja naraste. Ovdje ventilator stalno radi na maksimumu, a temperatura se kao što vidimo penje na visokih 92°C na jednoj od svih mjerenih jezgri. S H7 dakle treba zaboraviti na overclocking ovoga procesora, jer ga jedva drži pod kontrolom i s uključenom CE opcijom. Jasno je dakle da H7 treba koristiti sa slabijim Intelovim, četverojezgrenim procesorima. Buka [ichart headers="ID,dB" title="Buka" htitle=" Decibeli (manje je boilje)"  labels="Scythe Mugen 5 Rev.B @ Max.,Arctic LF 240 @ Max.,Cryorig H5 Ultimate @ Max.,Cooler Master ML 240 Lite @ Max.,Noctua D15 @ Max.,Cryorig H7 @ Max.,Cryorig A40 Ultimate @ Max." values="45,46,47,49,50,52,53" colors="blue,blue,blue,blue,blue,orange,blue" height="500" min="0"] Maksimalna izmjerena buka na 1.600 okretaja nije niska, vrlo čujnih je to 52 dB, no činjenica je da se ventilator u normalnom režimu rada, kada procesor nije overclockiran rijetko vrti preko 1.300 okretaja kada je buka prihvatljivih 48 dB.

Zaključak

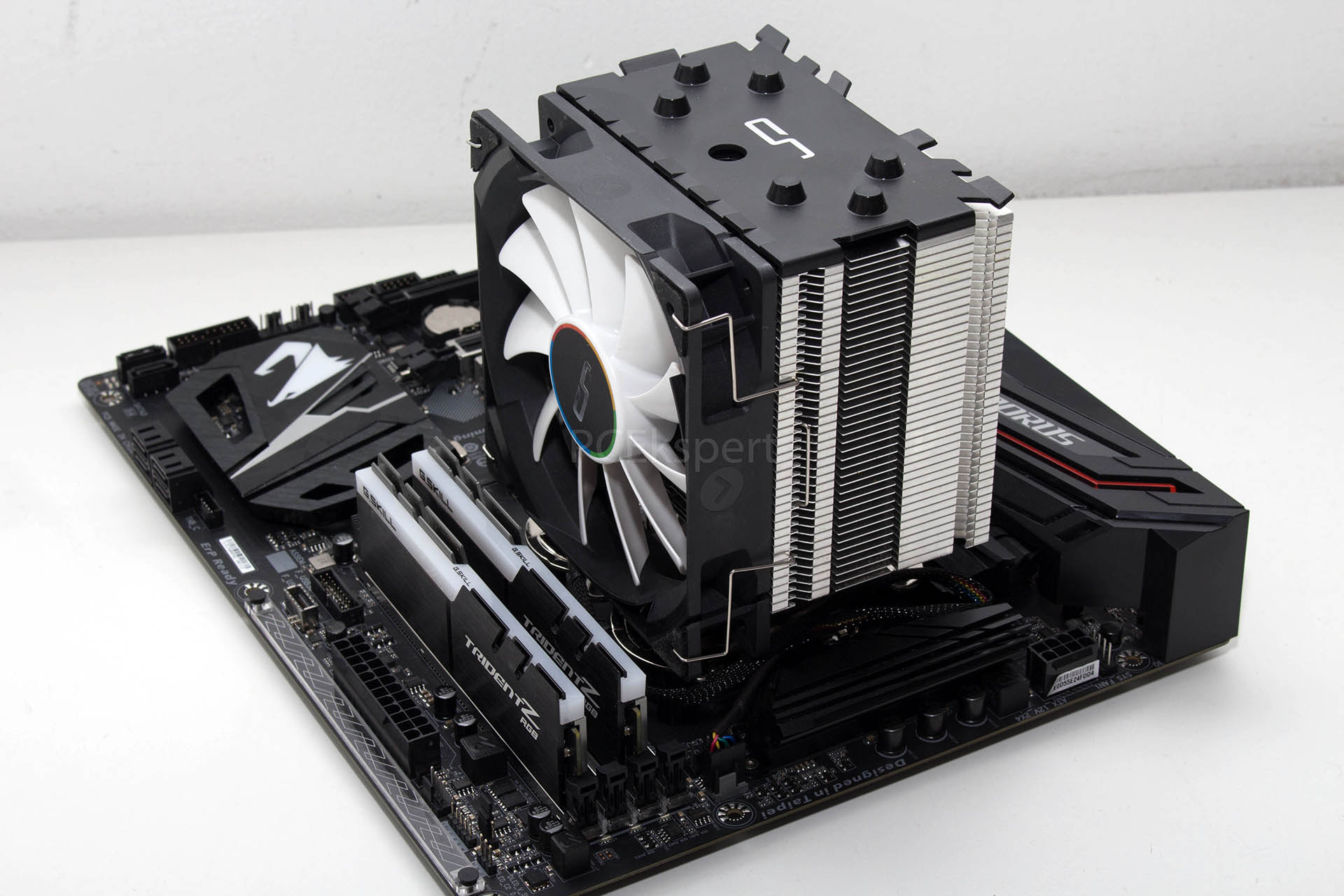

cryorig_h7_14

H7 je školski primjer dobro napravljenog tower hladnjaka sa 120-milimetarskim ventilatorom. Dimenzijama ne stvara probleme ni memorijskim utorima, ni hladnjacima na ploči, a po visini ni kućištima. Kvalitetno je napravljen, uz inovativne Cryorigove tehnologije, zadovoljavajućih je performansi u normalnom režimu rada, čak i s vrlo moćnim procesorima, te nije prebučan sve dok ventilator nije na maksimumu. Materijali i kvaliteta završne obrade su dobri, a zasmetati bi tek mogao neobičan način montaže koji će zbuniti početnike. Pričvršćivanje s donje strane nije baš konvencionalno, no dizajn škara gornjeg je nosača omogućio manje potrebnih dijelova i dobru kompatibilnost. Za one koji imaju klasične AM4 ploče, samo s jednim setom rupa postoji i dodatan set nosača koji dolazi odvojeno. S cijenom od oko 300 kuna na domaćem tržištu, nije među jeftinijim, no cijena je fer zbog kvalitete.
