ECS A785GM-M Black Series
Datum objave 13.11.2009 - Krešimir Matanović
Opis
ESC pakiranje se ne razlikuje puno od onoga u kojem je stigla
i Foxconnova ploča, osim naravno drugačije grafike. Ova ploča, baš kao i Ultra
verzija iste spada u Black seriju. Na prednjoj strani kutije, ESC se hvali
upotrebom solid state kondenzatora te eJIFFY preboot aplikacijom. eJIFFY je
baziran na Linuxu, a donosi mogućnost browsanja webom, chata,
pregledavanja fotografija itd. Sa stražnje strane se nalaze dodatne informacije
koje bi potencijalnom kupcu mogle biti relevantne.
Bundle:
- CD s driverima i aplikacijama;
- eJIFFY CD
- Priručnik ploče i kratke upute za instalaciju iste;
- Četiri SATA kabela;
- IDE kabel
- I/O backpanel limić
I/O back panel:
- 1 x VGA
- 1 x DVI-D
- 1 x HDMI
- 1 x 1394a Firewire port
- 2x eSATA porta
- 6 x USB 2.0 portova
- 1 x RJ45 LAN port
- 1 x Optički S/PDIF izlaz
- 6 x 3.5mm analognih audio priklučaka (Center/Subwoofer Speaker Out/Rear
Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
Ploča djeluje natrpanije od Cinema modela, ali to joj se ne
može zamjeriti jer i nudi više opcija. Crni PCB ugošćuje crvene, narančaste
i žute konektore i utore koji unose dodatnu zbrku. Generalno gledajući,
layout nije loš, sve je na mjestima gdje bi i inače trebalo biti, samo sve
djeluje zbijeno na mali prostor. Na ploči se nalaze ukupno tri aluminijska
hladnjaka koje ECS voli zvati imenom Titan (samo boja i nema veze sa pravim
materijalom), a zaduženi su za hlađenje naponskih jedinica, zatim northbridgea
i southbridgea. Tim redosljedom su poredani i po veličini, a na
najvećemu se kočoperi i Black Series logo. Što se tiče čipseta i njegovih
mogućnosti, to smo opisali u članku o Cinema ploči pa slobodno skoknite
tamo ako ste zaboravili detalje. Za napomenuti je samo kako ovaj model nema
SidePort memoriju, a grafička jezgra kuca na 700MHz što je za 50MHz brže
nego kod Cineme. Kada smo kod SidePort memorije nema je ni Ultra model ove
ploče koji se od ovoga rezlikuje jedino po tome što ima toplovodnu cijev
koja spaja hladnjake VRM-a i northbridgea.
Specifikacije:
- Podržani procesori:
- Socket AM3 AMD Phenom II i Athlon II (do 140W TDP)
- Čipset:
- NB: AMD 785G
- SB: AMD SB710
- Hyper Transport Bus: 5200 MT/s za AM2+ procesore
- Integrirana ATI Radeon 4200 HD grafika (Full HD HDMI, CrossFireX,
HybridCrossfire)
- Dodatni kontroleri:
- Realtek ALC888S (7.1 HD Audio)
- Realtek 8111DL (LAN 10/100/1000 Mbit)
- JMicron JMB362 (eSATA)
- VIA VT6315N (Firewire)
- Memorija:
- 4 x DIMM DDR3 1333/1066MHz, maksimalno 32GB
- Utori:
- 1 x PCI Express x16 utor
- 2 x PCI Express x1 utora
- 1 x PCI utor
- ATA konektori:
- 6 x SATA konektora sa podrškom za SATA RAID 0, 1, 10 (SB710)
- 2x eSATA (JMB362)
- 1x IDE, UltraATA133 (SB710)
- Ostalo:
- PCB: Micro ATX Form Factor; 24.4cm x 24.4cm
- AMI BIOS
- M.I.B.II
- eJIFFY
Ukoliko malo detaljnije zavirimo po kutevima ploče primjećujemo
kako je VRM 4 fazni što je za jednu fazu manje od Foxconnovog modela.
Zapravo, čitav PCB i korištene komponente djeluju mrvicu jeftinije nego
na Foxconnovoj ploči. Čak je i LOTES AM3 mehanizam zapinjao prilikom
vađenja procesora što nam se do sada nikada nije desilo. No, bilo kako
bilo na sjevernom dijelu ploče je raspored komponenata standardan za
MicroATX format. Memorijskih utora ima ukupno četiri, a za napajanje
modula se brine jednofazna regulacija. Do utora su smješteni ATX konektor
i IDE konektor koji nije prisutan na Cinema ploči. Koliko je potreban
ostavljamo vama na prosudbu.
Ispod spomenutog IDE utora nalazi se šest narančastih
SATA konektora, što je za dva više nego kod Cinema modela. ECS je jednostavno
odlučio iskoristiti sve mogućnosti SB710, u nadi da će ova ploča pslužiti
i dalje od nekakvog HTPC-a kojem je primarno namijenjena. Ispod hladnjaka
na SB710 nalaze se Power, Reset i CLR CMOS tipke koje su svakako dobro

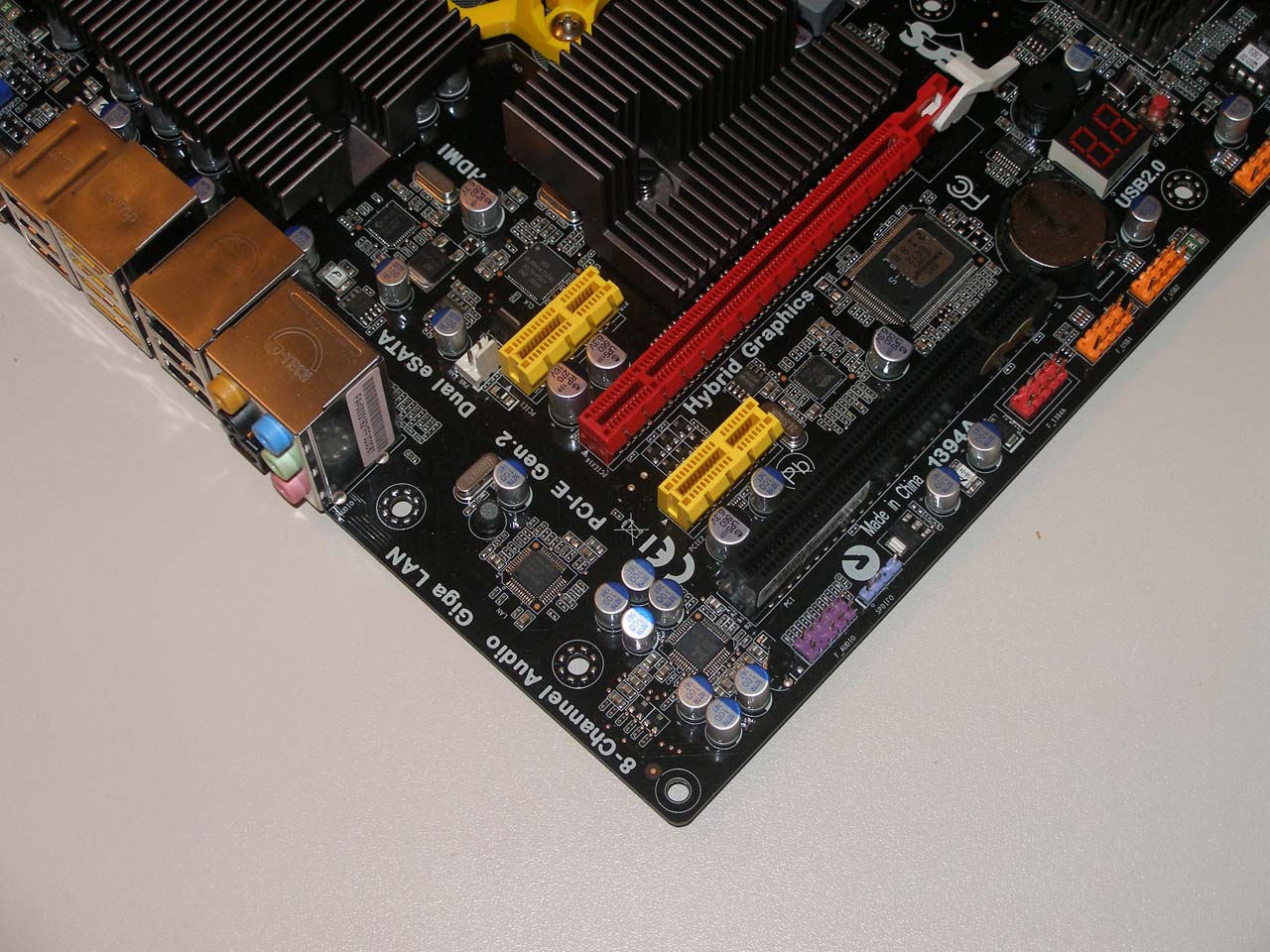

došle, baš kao i LED dijagnostika. Na krajnjem jugu ploče su tri interna
USB konektora, jedan interni FireWire, te interni SPDIF te Front Audio
konektori, dok je iznad njih smještena baterija. U sredini su smješteni
PCIe i PCI utori, a oko njih LAN, Audio i Firewire kontroleri. Baš kao
što smo i rekli, sve je na svome mjestu, no djeluje ipak mrvicu prenatrpano
za MicroATX format.
AMI-ev BIOS ima standardan layout, unutar kojega se nalazi i
MIB II sekcija u kojoj se kriju opcije za overclocking. Sve bitno je tu, baš
kao i u slučaju Cinema ploče i prosječan korisnik će biti sasvim zadovoljan
mogućnostima. Naponi koje ploča dozvoljava su sasvim solidni i dovoljni za
pristojan overclocking. Kakve su pak mogućnosti same ploče saznati ćemo kada
krenemo na overclocking, no potencijal je svakako tu.
