Epox 5NVA+SLI vs. MSI P4N Diamond

Datum objave 03.06.2006 - Denis Arunović

Uvod

Dugo je vremena prošlo od kada u našem labu nismo ugostili matične ploče namijenjene Intelovim procesorima, no bilo je vrijeme i da se ova situacija promjeni. Imali smo prilike isprobati dvije matične ploče bazirane na nVidijinom nForce4 SLI čipsetu za Intelove procesore.

Što se tiče matičnih ploča koje smo testirali, riječ je o MSI-jevoj i Epoxovoj implementaciji čipseta nForce4 SLI Intel Edition. Ruku srce, radi se o prilično starim pločama, no pozitivna strana toga je što su im BIOS-i već pokrpani. Obje ploče nazivno podržavaju Intelove LGA775 procesore sa sabirnicom na 533, 800 i 1066 MHz, što će reći novije Pentiume i Celerone. Što se tiče podrške za nadolazeće Conroe procesore koji će rabiti jednako fizičko pakiranje kao i stariji Intelovi procesori, podrške nema. Naime, Intelova vrlo profitabilna politika je da svaki novi procesor odnosno generaciju procesora izda zajedno s novom serijom vlastitih čipseta. Ako želite novi procesor, kupite novu matičnu ploču – jednostavan račun.

S pločama koje smo ovaj put isprobali možda to čak i nije toliki problem s obzirom da se radi o relativno starim modelima, no pravo veselje imaju kupci skupih ploča baziranih na i975X čipsetu koji sam po sebi ne garantira mogućnost nadogradnje na Conroe. Naime, premda čipset navodno podržava procesor, gotovo sve postojeće i975X ploče nemaju sklop za napajanje procesora koji odgovara Conroeu.

No vratimo se mi pločama koje su danas pod okom sokolovim. Prije nego što ih detaljno pregledamo, recimo riječ-dvije o čipsetu na kojem su bazirane. Riječ je o prvom nVidijinom čipsetu za Intelove procesore – čipsetu nForce4 SLI Intel Edition, koji je uparen sa southbridgeom MCP04. Čipset, kako mu ime kaže, nudi dva utora za grafičke kartice te standardne điđe kao i svaki drugi nForce4 – nativni gigabitni mrežni kontroler s hardverskim firewallom, četiri SATA2 i dva IDE kanala s podrškom za RAID (0, 1, 0+1 i softverski 5), integrirani zvuk te podršku za DDR2 memoriju na 400, 533 i 667 MHz.

Jedina konkretna mana ovog čipset u odnosu na novija nVidijina riješenja je nedostatak podrške za Intelov HD Audio. PCI-E x16 utori s punom propusnošću koje nalazimo na novijim SLI čipsetima su više marketinška parola nego realna beneficija (osjetni pomak u performansama je tu samo ako imamo softversko SLI polje koje ne radi preko uobičajenog konektora).

Epox 5NVA+SLI - bundle

Epoxova serija ploča baziranih na čipsetu nForce4 SLI Intel Edition sastoji se od ukupno tri modela, a mi smo imali prilike testirati najopremljeniji i ujedno najskuplji model 5NVA+SLI. Shodno tome, ploča dolazi opremljena s prilično bogatim setom opreme:

  • 2x okrugla bijela IDE kabela, floppy kabel, 2x zakrenuta SATA kabela, 2x SATA napajanje
  • Firewire bracket (2 porta), USB bracket (2 porta)
  • Pasivni hladnjaci za MOSFET, univerzalni odvijač, termalna sonda, IDE/SATA adapter, backpanel, SLI konektor
  • Priručnik za uporabu, CD s driverima i softverom

Izdašan bundle je tipičan za Epoxove ploče visoke klase

Adapter za korištenje IDE diskova na SATA konektorima

Par stvari iz ovog paketa treba istaknuti. To su u prvom redu SATA kabeli s konektorom zakrenutim za 90 stupnjeva. Ovakvi kabeli su mnogo lakši za korištenje u odnosu na normalne SATA kabele, a uz to ih je teže potrgati nepažljivom uporabom. Drugi dodatak su maleni pasivni hladnjaci korisnik može zalijepiti na zagrijane dijelove na ploči, npr. sklop za napajanje procesora. Tu su još i adapter za priključivanje IDE diskova na SATA konektor te univerzalni odvijač.

Epox 5NVA+SLI – specifikacije i layout

  • Podržani procesori:
    • Intel Pentium/Celeron LGA775, FSB 533/800/1066 MHz
  • Čipset:
    • nVidia nForce4 SLI Intel Edition + MCP04
  • Dodatni kontroleri:
    • Realtek ALC850
    • VITESSE VSC8201 PHY 1 Gb/s
    • VIA VT6307 Fireware
  • Memorija:
    • 4x DIMM utora za DDR2 400/533/667 MHz memoriju
    • Maksimalno do 16 GB
  • Utori:
    • 2x PCI-E x16
    • 2x PCI-E x1
    • 2x PCI
  • ATA konektori:
    • 2x IDE (max. 4 jedinice)
    • 4x SATA2 nForce4
  • I/O konektori na backplateu:
    • 4x USB 2.0
    • 1x PS/2 tipkovnica, 1x PS/2 miš
    • 6x audio + digitalni optički i koaksijalni
    • 1x RJ-45
    • 1x LPT
    • 1x COM
  • Overclocking:
    • vCore
    • vMEM
    • vChipset
    • CPU, MEM, HT Muliplier
    • FSB
  • Ostalo:
    • PC Health monitoring (ambientalna i CPU temperatura, temperatura NB-a, napon, brzina ventilatora)
    • LED dijagnostika putem displaya na ploči
    • Prekidači za reset i power on ugrađeni direktno na ploču

Kao što vidimo, Epoxova ploča nije osobito opremljena s dodatnim kontrolerima. Tu je samo VIA-in Firewire kontroler koji se brine za konektore koje je na zadnji dio kućišta moguće izvesti pomoću bracketa koji se isporučuje s pločom. Sve ostale funkcije ostaju u domeni nVidijinog čipseta. Ruku na srce, ovo realno i nije toliki problem za većinu korisnika budući da je nForce4 čipset zaista dobro opremljen. Ako pak tražite više od četiri SATA kanala ili dodatnu mrežnu karticu, 5NVA+SLI nije ploča koja će vam to i pružiti.

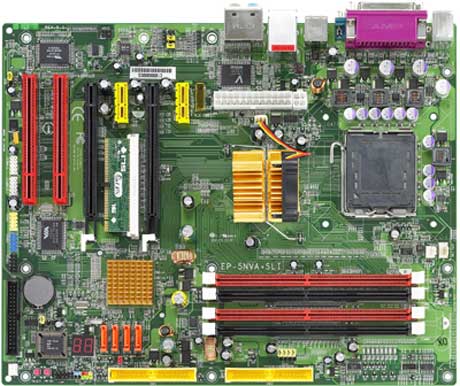

Raspored komponenti na ploči je mogao biti bolji

Na prvi pogled je lako vidjeti da ploču muči par problema s layoutom. Oba ATX konektora su postavljena blizu I/O backpanela što bi u praksi trebalo omogućiti kvalitetnije napajanje procesora, ali istovremeno radi probleme sa provođenjem kabela. Raspored utora za memoriju odnosno njihovo odstojanje od utora za grafičku karticu je odlično izvedeno pa čak niti u nakrcanom kućištu neće biti problem pristupiti memoriji. Pozitivan primjer slijede i IDE konektori koji su postavljeni na rubu ploče i to lateralno, što olakšava smještaj IDE kabela u kućištu. Nažalost, isto ne vrijedi za floppy konektor koji je postavljen na sam donji dio ploče. Srećom, nije zaklonjen PCI konektorima. Hladnjak za čipset je prilično velik i hlađen je s ventilatorom koji je postavljen bočno. Zbog visine i veličine bi mogao stvarati probleme pri instalaciji širih hladnjaka za procesor.

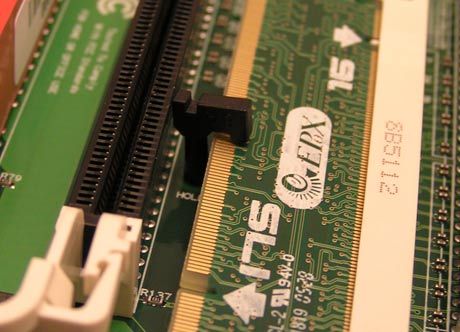

Premda ručno prebacivanje u SLI mod nije tolika tlaka, veliki je problem ako je loše implementirano

Što se pak konektora za proširivanje tiče, na ploči nalazimo po dva konektora svakog tipa. Ako ste prosječan korisnik, ovo će vam biti sasvim ok. Ako pak imate veći broj PCI kartica koje želite nastaviti koristiti, ova ploća i nije najbolji izbor. Što se tiče implementacije SLI-a, na ovoj ploči je uporabljen originalni i prilično mehanizam za odabir propusnosti PCI-E x16 utora. Između utora je postavljen utor za malenu karticu o čijoj orijentaciji zavisi da li će na ploči biti uključen jedan ili oba ploča. Problem s karticom je to što je fiksirana pomoću plastične kukice koja se pak za ploču drži s jako slabo i vrlo lako ispada. Sve u svemu, jako loše.

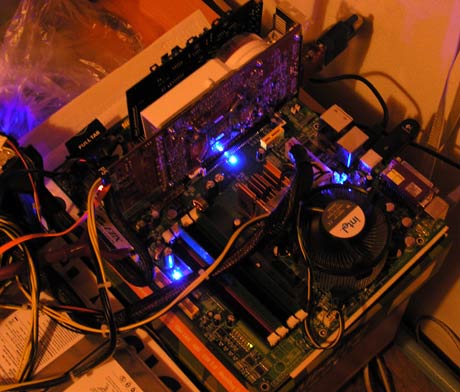

Ako vam je drag light-show u računalu, Epoxova ploča vas neće razočarati

Što se tiče nekakvih dodatnih featura, Epoxova se ploča može pohvaliti jako dobrim izgledom dok je pogonu. Naime, na gornjem dijelu ploče su postavljene tri plave, prilično jake ledice, a pokraj memorijski utora je postavljena serija manjih raznobojnih ledica koje se uključuju zavisno o intezitetu pristupanja memoriji (na isti način kao i na famoznim Corsairovim PRO memorijskim modulima). Na donjem dijelu ploče pak nalazimo za Epox standardni LED display s dvije znamenke koji služi za dijagnostiku grešaka pri bootanju. Tik do njega implementirane su tipke za resetiranje i uključivanje ploče što je jako zgodno volite eskperimentirati s overclockiranjem. Sve u svemu, petica za izgled i dodatne điđe.

MSI P4N Diamond – bundle

P4N Diamond je najmoćnija ploča iz MSI-jevog arsenala namijenjena Intelovim procesorima, a s podrškom za tehnologiju SLI. To je lako zaključiti i iz sufiksa Diamond koji označava MSI-jeve ploče najviše klase. Kao što je i red, MSI s pločom isporučuje hrpu dodatne opreme odnosno sve što bi vam pri slaganju računala baziranog na ovoj ploči moglo zatrebati.

  • 2x okrugla crvena IDE kabela, okrugli crveni floppy kabel, 4x SATA kabela, 4x SATA napajanje
  • Firewire bracket (1x standarni port, 1x mini-port), USB i LED dijagnostika bracket (2 porta)
  • backpanel, SLI konektor, držač za SLI konektor, alat za instaliranje procesora
  • Priručnik za uporabu, CD s driverima i softverom, floppy diskovi s driverima za SATA kontrolere

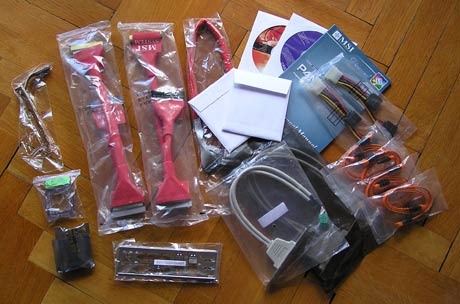

Pomalo neinventivan, ali potpun bundle

Premda MSI-jev bundle nije toliko specifičan kao Epoxov, jako nam se svidjelo to što su uz ploču isporučene floppy diskete s driverima za SATA kontrolere koji se nalaze na ploči. Premda će iskusniji korisnici bez njih "preživjeti", jednostavno je praktičnije imati već spremnu disketu umjesto kreirati svoju pomoću drivera s CD-a. Još jedna specifičnost MSI-jevog paketa opreme je bracket s USB konektorima na kojem se nalaze i četiri ledice koje služe za dijagnostiku problema pri bootanju.

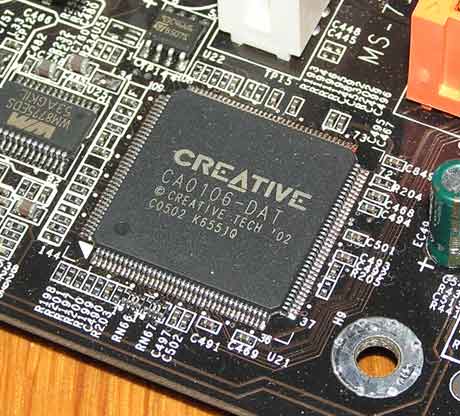

Moćan zvučni čip je odlika MSI-jeve Diamond serije

Osim CD-a s driverima za čipset, uz ploču se isporučuje i Creative Labsov CD sa softverom i driverima nužnim za korištenje Live! 24bit čipa koji čini zvučni podsustav P4N Diamond. MSI-jeva najmoćnija serija ploča je specifična upravo po vrlo neoubičajenom izboru zvučnog čipa koji svojim mogućnostima daleko nadilazi ostalo integrirana riješenja.

MSI P4N Diamond – specifikacije i layout

  • Podržani procesori:
    • Intel Pentium/Celeron LGA775, FSB 533/800/1066 MHz
  • Čipset:
    • nVidia nForce4 SLI Intel Edition + MCP04
  • Dodatni kontroleri:
    • Creative Labs Live! 24bit
    • Silicon Image Sil3132 SATA2
    • Marvell 88E1111 PHY 1Gb/s
    • Marvell 88E8053 1Gb/s
    • VIA VT6306 Fireware
  • Memorija:
    • 4x DIMM utora za DDR2 400/533/667 MHz memoriju
    • Maksimalno do 16 GB
  • Utori:
    • 2x PCI-E x16
    • 1x PCI-E x1
    • 2x PCI
  • ATA konektori:
    • 2x IDE (max. 4 jedinice)
    • 4x SATA2 nForce4
    • 2x SATA2 Sil3132
  • I/O konektori na backplateu:
    • 4x USB 2.0
    • 1x PS/2 tipkovnica, 1x PS/2 miš
    • 6x audio + digitalni optički i koaksijalni
    • 2x RJ-45
    • 1x Firewire
    • 1x LPT
    • 1x COM
  • Overclocking:
    • vCore
    • vMEM
    • vChipset
    • CPU, MEM Muliplier
    • FSB
  • Ostalo:
    • PC Health monitoring (ambientalna i CPU temperatura, temperatura NB-a, napon, brzina ventilatora)
    • LED dijagnostika putem ledica na bracketu
    • CMOS se resetira pomoću tipke

Za razliku od Epoxove ploče koja se pozdaje isključivo u osnovne mogućnosti nForce4 SLI Intel Edition čipseta, MSI je na svoju ploču odlučio dodati više mogućnosti. Osim naprednog zvučnog čipa kojeg smo spomenuli na prethodnoj stranici, tu je i dodatni SATA2 kontroler s dva kanala te, za visoku klasu ploča, neizbježni Firewire kontroler. Uz to, nije se štedjelo niti na mrežnom podsustavu tako da ploča osim PHY-a za integrirani gigabitni kontroler u čipsetu ima i dodatni gigabitni mrežni kontroler koji je spojen PCI-E sabirnicu. Sve u svemu mrak oprema, no bitna samo onima koji je planiraju iskoristiti.

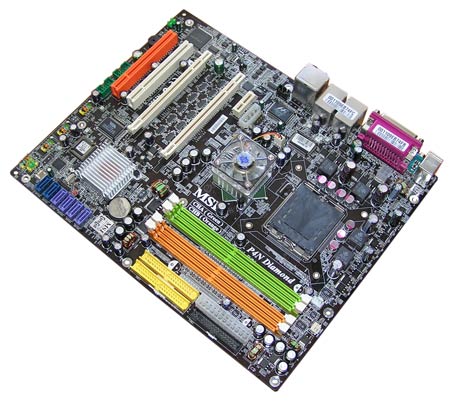

Vrlo jednostavan i "čist" layout je odlika i ove MSI-jeve Diamond ploče

P4N Diamond krasi vrlo logičan raspored komponenti na PCB-u tako da mana zapravo i nema. PCI-E utori su dovoljno odmaknuti od memorije, konektori za diskove, floppy i napajanje su smješteni na rubu ploče tako da nakon ugradnje ploča nije prekrivena kabelima. Čipset je hlađen aktivnim hladnjakom standardnog izgleda koji ne bi trebao smetati pri ugradnji većih hladnjaka.

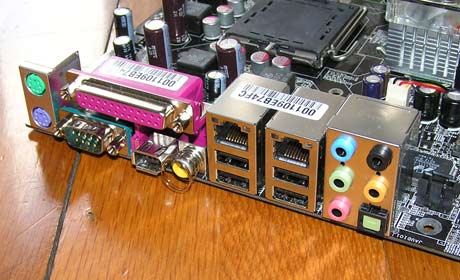

Svi konektori su na broju, od starih COM i LPT portova do Firewirea

I/O backpanel ploče je izdašno opremljen tako da su izvedeni svi kontroleri koje je moguće naći na ploči, bilo da je riječ o starim serijskim i paralelnim portovima ili pak Firewireu ili digitalnim audio konektorima. Što se pak tiče mogućnosti proširenja putem dodatnih kartica, situacija je malo nategnuta – tu su dva konektora za grafičke kartice, dva standardna PCI konektora, ali samo jedan PCI-E konektor. Sve u svemu, ako imate dodatnu karticu ili dvije, sve je ok, ali u suprotnom P4N Diamond nije dobar izbor.

Valja napomenuti da je konfiguracija konektora za grafičke kartice na ovoj ploči izvedena digitalno, preko BIOS-a, što je skuplje, ali i bolje rješenje ovog problema. MSI je prvi implementirao ovakvo rješenje SLI-a i koriste ga na svim svojim skupljim pločama.

Resetiranje CMOS-a je riješeno crvenom tipkom koja se nalazi između southbridgea i SATA konektora

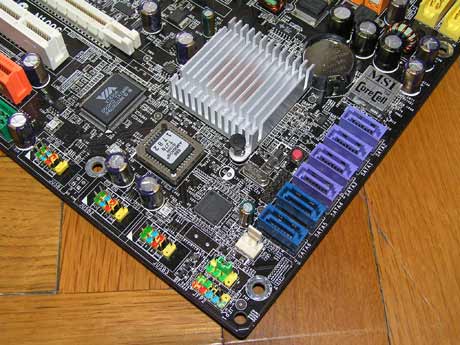

Na donjem dijelu ploče nalazimo southbridge koji je prekriven pasivnim aluminijskim hladnjakom, ali sa bakrenom jezgrom. Tik do njema uredno su posloženi SATA konektori, njih ukupno šest (četiri od čipseta, dva od dodatnog kontrolera). Do SATA kontrolera je smještena tipka za reset CMOS-a što je mnogo bolje rješenje od klasičnog kratkospojnika. Integriranih tipki za uključivanje i resetiranje računala nažalost nema.

Testni sistem i overclockiranje

Test sistem :: Hardware
Platforme

Epox 5NVA+SLI, BIOS v5B24

MSI P4N Diamond, BIOS v1.5

Procesor(i)

Intel Pentium 4 660, 3,6 GHz, 800 MHz FSB

Memorija

2 x 512 MB Kingmax DDR2 667 MHz @ CAS 4.-4-4-12 Command Rate 1T

Grafička kartica

ATI Radeon X1900 XTX

Driveri:: Catalyst 6.4

Muzička kartica CL Audigy Player
SATA Kontroler

nForce4

Sil3132

Hard disk(ovi)

Seagate Barracuda 7200.7 160 GB SATA

Seagate Barracuda 7200.9, 500 GB SATA

Optički pogon

Pioneer DVR-106



Testni sistem :: Software
OS

Windows XP Professional

Service Pack SP2
Chipset datoteke nForce Intel Edition v7.15
DirectX verzija 9.0c
PCMark '05 v1.1
Winrar v3.5, beta 6, standard benchmark
Science Mark 2 final 32bit, test run
SPECviewperf 8.1 1152x864x85Hz, all tests
Farcry v1.33, max details
Half Life 2 Lost Coast lost coast demo, all high
RM 3DSound v2.2, CPU utilization test
Everest 2006 Ultimate Disk benchmark plugin

Testni nije posebno znakovit. Baziran je na Pentiumu 660 (3,6 GHz, 800 MHz FSB), gigabajtu DDR2 667-megahercne memorije i Radeonu X1900 XTX. Valja napomenuti da pri testiranju ploča posebno pažnju obraćamo na testiranje određenih podsistema, konkretno zvučne kartice i SATA kontrolera. S druge strane, kod svih ostalih testova ne rabimo integriranu zvučnu karticu već PCI verziju Creative Labs Audigy kartice.

Overlockiranje

Pri testiranju tolerancije na overclockiranje kod matičnih ploča nas zanimaju dvije stvari – maksimalni FSB koji ploča može postići nezavisno o taktu procesora i memorije, te maksimalni takt koji je moguće postići ako sve komponente pokušamo potjerati do granica.

Što se tiče overclockerskih postavki koje ploče nude, situacija izgleda nekako ovako:

  • Epox:
    • FSB između 790 i 1300 MHz
    • Brzina PCI-E sabirnice - do ~148 MHz
    • Varijabilni množitelj memorije
    • Latencije memorije - CAS, TRCD, TRP, TRAS, TRC, Adressing mode
    • Množitelj procesora
    • Množitelj HT sabirnice (NB – SB)
    • Napon procesora - od -0.1V do +0.2V, u koracima od 0.0125V
    • Napon memorije - od 0.1 do 0.7V, u koracima od 0.1V
    • Napon čipseta - do +0.3V, u koracima od 0.1V

Epoxovoj ploča ima prilično moćan Awardov BIOS kojem postavki za overclockiranje ne manjka. S obzirom da niti Intelovi, a niti DDR2 memorija nemaju baš toleranciju prema visokom naponu, ponuđene maksimalne vrijednosti su sasvim prihvatljive. Još jedna bitna stvar koju treba spomenuti je da je na ovoj ploči tijekom prvog dijela overclockiranja (kad smo samo prčkali po FSB-u) radila funkcija za vraćanje na originalne postavke u slučaju grešeke pri bootanju. Konkretno, ako smo pretjerali s brzinom FSB-om, sistem bi se drugi put resetirao na standardnoj brzini bez da smo morali resetirati CMOS. Nažalost, kad smo počeli sa složenijim modifikacijama u BIOS-u, ovaj sistem za spašavanje nije baš funkcionirao pa smo CMOS praznili ručno.

  • MSI:
    • FSB od 400 do 1400 MHz
    • Brzina PCI-E sabirnice - do ~123 MHz
    • Memorija od 400 do 900 MHz, varijabilni množitelj
    • Latencije memorie - CAS, tRCD, tRP, tRAS, tRC, Adress Mode
    • Množitelj procesora
    • Napone procesora – od default do +0,4V, u koracima od 0,125V
    • Napon memorije - od 1,8 do 2,4V, u koracima 0,05V
    • Napon čipseta – od 1,45 do 1,7V

MSI-jeva ploča je također bazirana na Awardovom BIOS-u, no ima mrvicu slabije opciju u odnosu na Epox. Također, sistem izmjene brzine FSB-a i memorije je pomalo zbunjujuć - nije moguće pritisnuti Enter i upisati vrijednost, već se vrijednost upisuje direktno. Dakako, ovo je samo mala opaska buduća da sve i dalje funkcionira kako treba. Zanimljivo je da MSI-jeva ploča u BIOS-u nema ponuđenu opciju izmjene HyperTransport množitelja između northbridgea i southbridgea, no to na kraju nije bilo baš previše bitno.

Ako je o maksimalnom FSB-u, moramo reći da smo kod obe ploče ostali prilično razočarani. Naime, premda ove ploče prema specifikacijama moraju podržavati 1066-megahercnu sabirnicu, niti jedna od njih nismo uspjeli natjerati preko 1000 MHz. Da li je situacija drugačija ako se u ploču ugradi procesor s 1066-megahercnim FSB-om, ne znamo (takvi procesori ne rastu baš na grani), no kakve god postavke koristili, iz ploča nismo uspjeli izvući bolje vrijednosti.



Epox 5NVA+SLI

MSI P4N Diamond
Max FSB
980 MHz
985 MHz

Max. overclock za Epox

Max. overclock za Epox

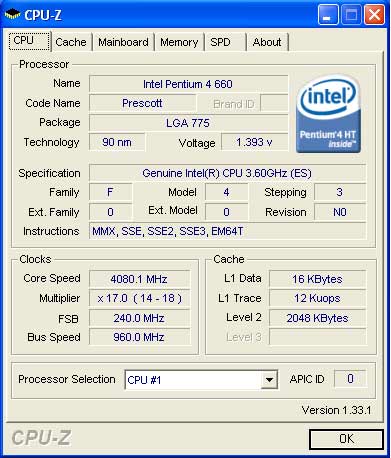

Što se pak tiče maksimalnog postignutog takta na svim komponentama, pobjednik je bez sumnje MSI. Unatoč tome što ploče imaju praktički jednaku mogućnost overclockiranja FSB-a, isto ne vrijedi i za procesor. Kao što je vidljivo na slikama, naš se procesor na MSI-jevoj ploči dao mnogo bolje overclockirati, dok je na Epoxovoj ploči maksimalni takt procesora iz nekog razloga bio ograničavajući faktor. Šteta što pri ruci nismo imali neki drugi procesor da provjerimo da li je možda problem u konfliktu između Epoxove ploče i specifičnog procesora kojeg smo rabili na testu, ali što je tu je.

Pogledajmo sada kako se naše ploče ponašaju kad je riječ o performansama na tvorničkim i overclockanim postavkama.

Performanse SATA i audio kontrolera

Prije nego što se bacimo na pregled sirovih performansi, bacimo pogled na rezultate mjerenja performansi zvučnog i diskovnog podsustava na testiranim matičnim pločama.

RM 3DSound

Empty CPU
MSI @ Live 24bit
0,7561

Epox @ Realtek
0,8729

0 2 4 6 8101213
,1

DirectSound 2D
MSI @ Live 24bit
4,2829

Epox @ Realtek
6,5388

0 2 4 6 8101213
,1

DirectSound 3D HW
Epox @ Realtek
8,6916

MSI @ Live 24bit
8,7938

0 2 4 6 8101213
,1

DirectSound 3D HW + EAX
Epox @ Realtek
9,1622

MSI @ Live 24bit
13,0431

0 2 4 6 8101213
,1


U većini testova prema iskorištenosti procesora vodi Creative Labsov čip koji nalazimo na MSI-jevoj ploči. To se mijenja na zadnjem i najzahtjevnijem testu što nas je prilično iznenadilo. Također valja primjetiti da su brojke iskorištenosti procesora kod ovih ploča izuzetno visoke, što nije bio slučaj kad smo isti test izvodili na nForce4 pločama za AMD-ove procesore (konkretno, MSI K8N Diamond Plus). Pitanje je kome pripisati loše performanse?

HDD bench

Linear Read (MB/s)
Epox 5NVA+SLI @ nForce4
49,77

MSI P4N Diamond @ nForce4
49,77

MSI P4N Diamond @ Sil3132
49,77

0102030405
0

Random Read (MB/s)
Epox 5NVA+SLI @ nForce4
48,5

MSI P4N Diamond @ nForce4
46,2

MSI P4N Diamond @ Sil3132
39,3

0102030405
0

Buffered Read (MB/s)
Epox 5NVA+SLI @ nForce4
246,6

MSI P4N Diamond @ nForce4
242,9

MSI P4N Diamond @ Sil3132
121,7

05010015020025
0

Average Acess Time (ms)
MSI P4N Diamond @ Sil3132
13,03

Epox 5NVA+SLI @ nForce4
13,54

MSI P4N Diamond @ nForce4
13,62

0 3 6 9121
4


Kao što vidimo, nForce4 SATA kontroler se na obje ploče ponaša jednako. Ono što je pak zanimljivo pogledati su rezultati Silicon Imageovog kontrolera. Premda ima najbrži pristup disku, nasumično čitanje je osjetno lošije u odnosu na nForce4. Buffered Read je također osjetno niži u odnosu na nVidijin kontroler no to je razumljivo s obzirom da je Sil3132 spojen na PCI sabirnicu.

PCMark '05, ScienceMark 2 i WinRAR

PCMark '05

CPU
MSI OC
5178

Epox OC
4731

MSI P4N Diamond
4561

Epox 5NVA+SLI
4558

08001600240032004000480052
00

MEM
MSI OC
5130

Epox OC
4757

MSI P4N Diamond
4451

Epox 5NVA+SLI
4447

08001600240032004000480052
00


PCMark je vrlo popularan sintetički test za mjerenje performansi računala. Mi smo koristili samo podtestove za testiranje brzine procesora i memorije. Razlika u performansama između dvije ploče praktički ne postoji što je u principu dobra stvar.

Science Mark 2

Molecular Dynamics
MSI OC
964,46

Epox OC
881,32

MSI P4N Diamond
852,02

Epox 5NVA+SLI
848,02

025050075010001250150016
00

Primordia
MSI OC
988,46

Epox OC
817,8

MSI P4N Diamond
784,33

Epox 5NVA+SLI
776,25

025050075010001250150016
00

Crypthography
MSI OC
1147,64

Epox OC
1036,7

Epox 5NVA+SLI
998,64

MSI P4N Diamond
996,43

025050075010001250150016
00

STREAM
MSI OC
1581,4

Epox OC
1513,83

MSI P4N Diamond
1341,91

Epox 5NVA+SLI
1335,8

025050075010001250150016
00


Jednaku situaciju vidimo i kod ScienceMarka 2. Doduše, treba napomenuti da MSI-jeva ploča ima blago vodstvo, no razlika definitivno nije nešto o čemu treba mnogo filozofirati.

WinRAR

Brzina kompresije (kB/s)
MSI OC
874

MSI P4N Diamond
784

Epox 5NVA+SLI
773

Epox OC
752

015030045060075090
0


Prije nego što se počnete čuditi rezultatima WinRAR-a i tome kako je overclockana ploča sporije od one na tvorničkim postavkama, mala napomena. Naime, pri izvođenju ovog testa na Epoxovoj overclockanoj ploči, greškom smo ostavili labave latencije memorije (CAS 5-8-8-16), no to smo shvatili tek kad smo ploču vratili ustupitelju. Da su latencije bile podešene kako treba, Epoxova ploča bi završila na drugom mjestu.

S druge strane, zanimljivo je primjetiti da čak i na Pentium 4 platformi u nekim slučajevima niske latencije zaista igraju veliku ulogu.

SPECviewperf 8.1

SPECviewperf

3dsmax
MSI OC
22,9

Epox OC
20,9

MSI P4N Diamond
20,19

Epox 5NVA+ SLI
19,98

0 4 8121620242
5

catia
MSI OC
16,33

Epox OC
14,86

MSI P4N Diamond
14,26

Epox 5NVA+ SLI
14,25

0 4 8121620242
5

ensight
MSI OC
24,48

Epox OC
24,2

MSI P4N Diamond
24,09

Epox 5NVA+ SLI
24,02

0 4 8121620242
5

light
MSI OC
14,49

Epox OC
13,09

Epox 5NVA+ SLI
12,74

MSI P4N Diamond
12,73

0 4 8121620242
5

maya
MSI OC
21,12

Epox OC
19,18

Epox 5NVA+ SLI
18,66

MSI P4N Diamond
18,58

0 4 8121620242
5

proe
MSI OC
19,92

Epox OC
18,01

MSI P4N Diamond
17,64

Epox 5NVA+ SLI
17,63

0 4 8121620242
5

sw
MSI OC
17

Epox OC
15,22

Epox 5NVA+ SLI
15,19

MSI P4N Diamond
15,17

0 4 8121620242
5

ugs
MSI OC
18,24

Epox OC
16,34

Epox 5NVA+ SLI
16,21

MSI P4N Diamond
16,2

0 4 8121620242
5


Prije testiranja s igrama, zavrtili smo jedan ozbiljniji test - SPECview perf, no ni on nam nije otkrio skrivene razlike u performansama između dvije ploče. Čini se da je nVidia postrožila zahtjeve pri izradi ploča baziranih na čipsetima u firminom vlasništvu, pa nema gotovo nikakvih razlika u performansama između ploča poteklih iz različitih tvornica.

Farcry i HL2 Lost Coast

Facry

1280x1024
MSI OC
83,73

Epox OC
73,73

Epox 5NVA+ SLI
72,43

MSI P4N Diamond
72,13

015304560758
4


Jedini rezultat koji u Farcryu mnogo odskače je onaj od overclockane MSI-jeve ploče, što i nije čudno s obzirom da u njenom slučaju procesor radi na mnogo višem taktu. Što se tiče rezultata na tvorničkim postavkama, Epoxica malo vuče prema naprijed, no razlika je i dalje takva da ju možemo smjestiti u marginu statističke greške.

HL2 Lost Coast

1280x1024
MSI OC
94,08

Epox OC
86,77

MSI P4N Diamond
84,21

Epox 5NVA+SLI
83,94

01530456075909
5


Ništa novo nije moguće zaključiti niti iz rezultata iz Half Lifea 2. U ovom slučaju naprijed vuče MSI-jeva ploča, no razlika je praktički nikakva.

Zaključak (conclusion)

Premda su obje ploče koje smo isprobali tijekom testa ponijele prilično dobro, postignutim rezultatima overclockiranja se ipak više ističe MSI-jeva ploča. Doduše, treba reći da obje ploče imaju jednako kvalitetan i opremljen BIOS, te da su postigle jednaku maksimalnu brzinu sabirnice. Kad smo već kod sabirnice, vrlo nam je čudno što s niti jednom od ploča nismo uspjeli pogurati FSB preko 1000 MHz, unatoč tome što sam čipset službeno podržava procesore s 1066-megahercnom sabirnicom. Nažalost, nismo imali prilike provjeriti da li stvar radi drugačije odnosno da li se otključava dodatni množitelj kada je na ploče ugrađen procesor s 1066-megahercnom sabirnicom.

Još jedan plus za P4N Diamond je svakako oprema budući da se Epoxova ploča ne može pohvaliti niti jednim dodatnim kontrolerom izuzev onog za Firewire. Još jedan detalj koji osjetno izdiže MSI-jevu ploču iznad konkurencije je prilično moćan zvučni čip što je veliki plus za sve one koji ne žele odvojenu PCI karticu, a ne zadovoljava ih klasično integrirano rješenje.

Zadnji sastojak u cijeloj priči je bez sumnje cijena. Epoxova ploča u trenutku pisanja teksta košta 1431 kn, dok je za MSI P4N Diamond potrebno izdvojiti 1236 kn. S obzirom na navedene prednosti u opremi i rezultatim overclockiranja, jasno je da je MSI-jeva ploča bez sumnje bolji izbor. Ovakva diskrepancija u cijeni nam je bila pomalo intrigantna pa smo provjerili da li je i u inozemstvu jednak odnos cijena Epoxove i MSI-jeve ploče. Prema online trgovini Newegg, Epoxova ploča je za oko 20 USD jeftinija od P4N Diamond (109,99 naspram 129,99), tako da nam nije baš previše jasno zbog čega je Epoxova ploča u Hrvatskoj skuplja od MSI-jeve.

Ako cijene naknadno budu korigirane, Epoxovu ploču možemo preporučiti svima onima koji ne brinu mnogo o integriranom zvuku i nisu im potrebni dodatni SATA i mrežni kontroleri. P4N Diamond u ovom konktestu odgovara zahtjevnijim korisnicima koji su za ploču spremni izvdojiti više novaca.

Zadnja stavka na listi za odstrel, prilično važna s obzirom na vrijeme objave članka je podrška za Intelove procesore Conroe. Niti jedna, niti druga ploča ova procesore ne podržavaju, s obzirom na to da je Intelovi imaju drugačije električke zahtjeve nego postojeći Pentiumi i Celeroni. S druge strane, nije da ćete bolje proći s ostalim pločama na tržištu s obzirom da je s većinom njih jednaka situacija. Drugim riječima, ako kupujete ploču da bi mogli rabiti Conroe, defitivno je nemojte kupovati sada.

Conclusion in english

Altough both Epox and MSI board passed through our tests with flying colours, P4N Diamond managed to score better in overclocking. Board have very similar BIOS with practicaly identical overclocking options so it's no suprise they both achieved almost same maximum FSB clock. Sadly, with Epox board we had problems attaining maximum frequency of our test CPU and that is the main reason why we think that MSI board is a better overclocker. Speaking of FSB, we were pretty suprised that neither board passed 1000 MHz mark on FSB clock, contrary to specification which say that boards are compatible with Pentiums with 1066MHz FSB (Extreme Edition, that is). Unfortunately, we didn't have an oportunity to investigate this issue further because of the lack of appropriate CPU.

One more plus for MSI's board is abundance of additional controllers, which Epox 5NVA+SLI, Firewire controller aside, doesn't have. Additional feature that sets P4N Diamond above the competiton is powerfull integrated audio which is a big advantage for those who don't want, or don't have separate PCI audio card, but still want above quality audio solution.

The final ingredient of the conclusion is price. The price of Epox 5NVA+SLI in Croatia (at the time of publishing this article) is 1431 kn. MSI board, on the other hand, has a price tag of 1236 kn. If we take into account price, performance and features, MSI board is clearly a better choice. This big and unusual difference in price moved us to check the price of these boards outside Croatia. According to Newegg, Epox board is about 20 USD cheaper than P4N Diamond (109,99 in comparison to 129,99 USD), so we are not really sure why in Croatia Epox 5NVA+SLI costs more than P4N Diamond.

If the prices in Croatia at some point get more similar to those on Newegg, we can recommend 5NVA+SLI to all users who don't mind standard integrated and don't need additonal SATA or network controllers. In similar fashion, P4N Diamond is for more demanding users who are willing to pay more for additional features.

Last thing to note in regard to the boards we tested is support for upcoming Intel Conroe CPUs. Neither motherboard we tested supports these new CPUs because they have different electrical specifications from old Pentiums and Celerons. On the other, almost all other LGA775 boards on the market are plagued by this same problem, even board based on Intel own chipsets like i975X. In other words, if you are planning to buy a motherboard today hoping for a slick transition to Conroe based CPU, now is surely not the time to make such shopping decision.
