Foxconn 955X7AA

Iako se Foxconn 955X7AA može pohvaliti velikim dimenzijama, u
isto vrijeme se ne može previše hvaliti sa svojim layoutom. Glavna
zamjerka ide na račun smještaja memorijskih utora u odnosu na PCIe x16 slot
namijenjen za grafičku karticu – jednostavno su preblizu pa je promjena memorije
nemoguća misija ukoliko koristite grafičku karticu koja je nešto duža. Smještaj
IDE portova bi također mogao biti bolji jer se oni nalaze na samom "dnu"
ploče. Ovakav smještaj će biti noćna mora za one koji imaju disk kavez iznad
napajanja dok će korisinici sa kućištima na kojima je kavez iza usisnih ventilatora
uživati. Smještaj ostalih stvari je dobar (ATX konektori, itd.) a posebno treba
pohvalti činjenicu da je Foxconn prostor oko procesora ostavio vrlo "čistim".
Zbog toga nebi smjelo biti nikakvih problema sa montiranjem i većih hladnjaka
a izbjegnuto je i međusobno grijanje na relaciji procesor-North Bridge.

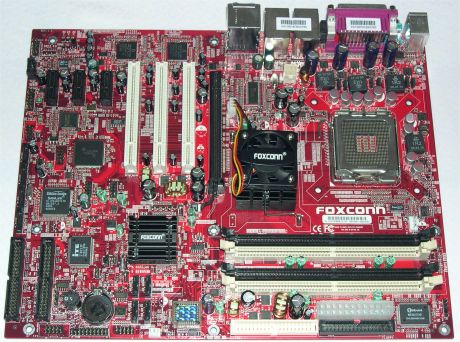

Foxconn 955X7AA

Sama ploča izgleda dobro jer se sa žarko crvenom bojom PCB-a teško
može pogriješti pogotovo što je i većina grafičkih kartica na tržištu također
u ovoj boji. Na Intel pločama proizvođači često na North Bridge stavljaju samo
pasivni hladnjak što je možda OK ukoliko svoj stroj nikada nećete overclockati
no za malo agresivnije korisnike to baš nije najsretnije rješenje. Foxconn
je na svoju 955X7AA ploču stavio solidan heatsink sa ventilatorom – tako treba.

Iako izgled kutije u kojoj dolazi ploča nije neka bitna stvar,
u vezi toga moramo pohvaliti Foxconn. Pakiranje je jako jednostavno a kutija
vrlo elegantnog izgleda koji odiše ozbiljnošću – što je veliki kontrast naspram
uobičajenih pakiranja (jer Kinezi teško odoljevaju žarkim bojama i slikama čarobnjaka
i svemirskih brodova).

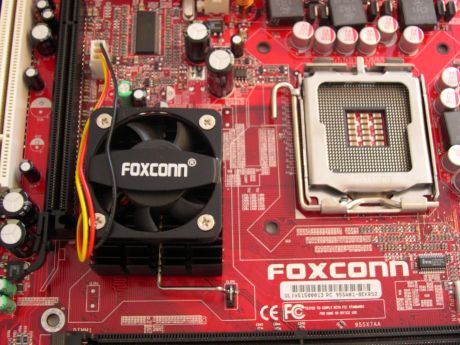

Aktivno hlađeni North Bridge

Tvorničke specifikacije:

  • Podržani procesori:
    • Intel Pentium 4 Socket775 800/1066MHz FSB
  • Chipset:
    • Intel 955X/ICH7R
  • Dodatni kontroleri:
    • Realtek ALC880 audio codec
    • Broadcom 5789 Gigabit LAN (PCIe)
    • Broadcom 5788 Gigabit LAN (PCI)
    • Winbond 83627HF I/O
    • Firewire
    • ITE 8212F ATA RAID
    • Silicon Image Sil3114 SATA RAID
  • Memorija:
    • 4x 240-pinski DIMM utor za DDR2-533/667 memoriju (sa i bez ECC-a)
    • Maksimalno do 8GB
  • Utori:
    • 1x PCIe x16
    • 3x PCIe x1
    • 3x PCI
  • ATA portovi:
    • 3x IDE (maksimalno 6 jedinica)
    • 8x SATA (4x SATA2)
  • I/O i drugi portovi:
    • 4x USB 2.0
    • 1x Paralelni port (EPP, ECP), 1x Serijski port
    • 1x PS/2 tipkovnica, 1x PS/2 miš
    • Audio I/O (+ SPDIF)
    • 1x FDD
    • 3x fan header
    • 2x RJ45
  • Overclocking:
    • vcore
    • vmem
    • vchipset
  • Standardi:
    • ATX PCI 2.3, USB 2.0/1.1
    • ACPI
  • Ostalo:
    • Wake-on-LAN, Wake-on-Ring, Suspend to RAM
    • PC Health monitoring (ambientna i CPU temperatura, napon, brzina ventilatora)
    • Dodatni USB modul (2 porta).
