Foxconn za sada u ponudi ima dvije 890GX ploče, ovaj i model koji
nema prefiks S. Slabijem modelu fali Sideport memorija te podrška za Firewire.
Po svemu ostalom ova dva model asu identični. Foxconn već neko vrijeme nije
mijenjao svoj vizualni identitet pa je tako i dizajn kutije otprije dobro poznat.
Isto tako je poznato i da nisu previše izdašni kada je o bundleu riječ.
Uz ovu ploču dolaze dva kompleta SATA podatkovnih i SATA napojnih kabela, Firewire
dongle, zaštitna pločica za stražnji I/O panel, CD-sa upravljačkim programima
i aplikacijama te upute za korištenje. Nije izdašno, no ipak je sve potrebno
tu.

Dizajnom ploča prati ostatak Digital Life serije i to je jasno
vidljivo ukoliko pogledamo prethodnu A7DA-S
3.0 ploču. Sitnije razlike su vidljive u izboru boja pojedinih konektora,
dok je značajnija promjena vidljiva jedino kod izbora hladnjaka za naponsku
kontrolu i northbridge. Na starom su modelu hladnjaci bili povezani toplovodnom
bakrenom cijevi dok je na novome to izostalo. Elegantno su smanjili troškove,
a zagrijavanje ionako nije bio veliki problem. Hladnjaci na novoj ploči su prilikom
normalnog rada tek neznatno zagrijani, a tek prilikom overclockinga
se jače zagriju. Layout ploče je sasvim solidan, a jedina zamjerka ide na smještaje
dva PCIe x1 utora koji postaju gotovo pa neupotrebljivi ako koristimo grafičku
karticu sa povećim hladnjakom. Razlika u odnosu na prošli model je u nedostatak
Floppy te IDE konektora koji odlaze u povijest. Uklanjanje tih konektora omogućilo
je dodatan prostor za preraspodjelu pozicija ponekih elemenata, no o tome više
kasnije. Sada, pogledajmo specifikacije ploče.

Specifikacije
Foxconn A9DA-S

(preuzeto sa službenih
stranica)
Podržani
procesori

AMD Socket AM3 ;Phenom II
/Athlon II /Sempron 100 serije procesora do 140W TDP;

4.8 GT/s HyperTransport FSB
Čipset

AMD 890GX + SB850
Memorija

4 x DIMM, Max. 16 GB, DDR3
1600(O.C.)/1333/1066
Utori
za proširenja

– 2 x PCIe 2.0 x16 slota
– 2 x PCIe 2.0 x1 slota
– 2 x PCI slota

Grafika

-integrirani ATI Radeon HD
4290 GPU (RV620)
-128MB DDR3 1333 Sideport memorije
-Max. UMA Memory: 512 MB
-podrška za HDMI, DVI-D and RGB portove
-podržava H.264, VC-1, MPEG-2, DirectX10.1 i OpenGL2.0
-podržava Shader Model 4.1, Universal Video Decoder (UVD) 2.0
-Hybrid CrossFireX podrška
Multi-GPU
podrška

Podrška za ATI CroossfireX
Pohrana
podataka		 – 5 x SATA 6.0 Gb/s portova sa
RAID 0,1,5 i 10 podrškom (SB850)
– 1 x eSATA 3.0 Gb/s port
LAN 1 x Atheros AR8131 (Gigabit LAN)
Audio ALC888 – 8 kanalni High Definition
Audio CODEC
Interni
konektori 		1 x ATX 24-pinski power konektor
1 x 8-pin ATX 12V power konektor
3 x 4-pinska CPU / System / NB FAN konektora
1 x CD-in konektor
1 x Front Audio header
1 x COM header
1 x Zvučnik
4 x USB 2.0 headera (8 portova)
2 x onboard Power-on/Rest buttons
5 x Serial ATAIII konektora
1 x eSATA konektor
1 x Front Panel header
1 x IEEE1394a konektor
USB 14 x USB 2.0 portova (8 unutranjih,
6 vanjskih)
Firewire VIA 6308S kontroler sa podrškom
za 2 x 1394a porta (1 unutranji + 1 vanjski)
BIOS 16Mb flash EEPROM w/ LAN boot
PnP, ACPI, WfM, DMI
Format –
ATX: 30.5 cm x 24.4 cm
– All Solid Capacitor dizajn, Feritne prigušnice



Prostor oko procesorskog socketa kao i uvijek okružuju napojna
jedinica, northbridge te memorijski utori. Prostora i za najveće hladnjake ima
sastom dovoljno a tek oni ekstra širiki bi mogli imati problema sa povišenim
aluminijskim hladnjacima napojne jedinice te northbridgea. Napojna
jedinica je za razliku od prethodnog modela pojačana, pa se nadamo i kako će
stabilnost prilikom overclockinga porasti, tj. da će OC potencijal
biti bolji. Za razliku od Asusove M4A89GTD PRO vidljivo je kako su korištene
komponente nešto jeftinije i Foxconn koristi drugačije naponske kontrolere te
HDMI/DVI prebacivač. Osam pinski ATX +12V konektor je smješten na sam rub ploče,
baš kao i kod prethodnika a to se pokazalo kao bolje rješenje nego kada stoji
iz PWM hladnjaka. Sve smo o 890GX northbridgeu napisali
ranije, pa teoriju nećemo ponavljati. Kao što smo ranije rekli ovaj Foxconnov
model ima i 128MB DDR3 Sideport Hynixove memorije koja radi na 1333MHz. Memorijska
utora su četiri a njihova napojna kontrola je jednofazna. Ispred utora, na samom
rubu ploče nalazi se već standardno 24-pinski ATX konektor. Nešto što će svakako
obradovati entuzijaste su i mjerne točke izdvojene na samom rubu ploče (moguće
mjeriti 3.3V napon, 5V napon, zatim PCIe i napon NB-a, te HT i CPU napone).
Šteta što ploča nije overclockerski orijentirana jer bi ovo svakako
dobro došlo.

Južnom lijevom stranom ploče dominiraju dva PCIe x16 utora (u
CFX-u svaki rad na x 8), između njih dva PCIe x1 te najjužnje dva PCI utora.
Premda je opravdano izbaciti IDE i Floppy konektore sa ploče, zadržavanje PCI
utroa je pametno zbog još uvijek velikog broja dodatnih kartica sa tim sučeljem.
Između dva PCIe x16 utroa smjestila se i baterija. Ispred utora, tik uz rub
nalaze se LAN (Atheros AR8131), Firewire (VIA 6308S) i Audio (ALC888) kontorleri.
Ispod zadnjeg PCI utora su CD IN i Front Audio priključci, zatim interni Firewire
priključak, 4-pinski konektor za ventilator te četiri interna USB 2.0 priključka
sa podrškom za ukupno 8 USB portova. Iznad njih je smješten CLR CMOS jumper
te sam southbridge pokriven aluminijskim hladnjakom. Na krajnjoj desnoj starni
ploče od dna prema vrhu nalaze se tipke za Reset i Power On, zatim Front Panel
konektor, LED dijagnostika, ITE-ov Super I/O kontroler te šest SATA (5 SATA
+ 1 eSATA) priključaka postavljenih paralelno sa pločom. Na taj način se Foxconnosigurao
kako nijedna grafilka kartica neće smetati SATA priključcima.

I/O stražnji panel:

  • 1 x PS/2 za tikovnicu
  • 1 x IEEE1394a
  • 1x VGA/D-Sub izlaz
  • 1x VGA/DVI-D izlaz
  • 1x HDMI izlaz
  • 1x optički SPDIF izlaz
  • 6x USB 2.0 portova
  • 1x RJ45 port
  • 6x audio izlaza 7.1 zvučne kartice

Uz sve ostale poznate Foxconnove alate i ostale korisne programe
odlučili smo izdvojitu FOX ONE koji služi za nadzor cjelokupnog sistema te overclocking.
Odabirom automatskog overclockinga alat je procesor podigao sve do 3.944MHz
kada se operativni sistem "smrznuo". Nakon prisilnog restarta alat
je preporučio korištenje takta FSB-a od 219MHz što i nije nešto očaravajuće.
Sami smo kasnije, vidjeti će te, ipak došli do boljeg rezultata. Smatramo kako
je FOX ONE aplikacija korisna no ipak malo nepregledna za svakodnevno korištenje
i nadzor sistema. AMD-ov Overdrive, kojeg ploča u potpunosti podržava je znatno
napredniji softver, pa vam njega i preporučamo.

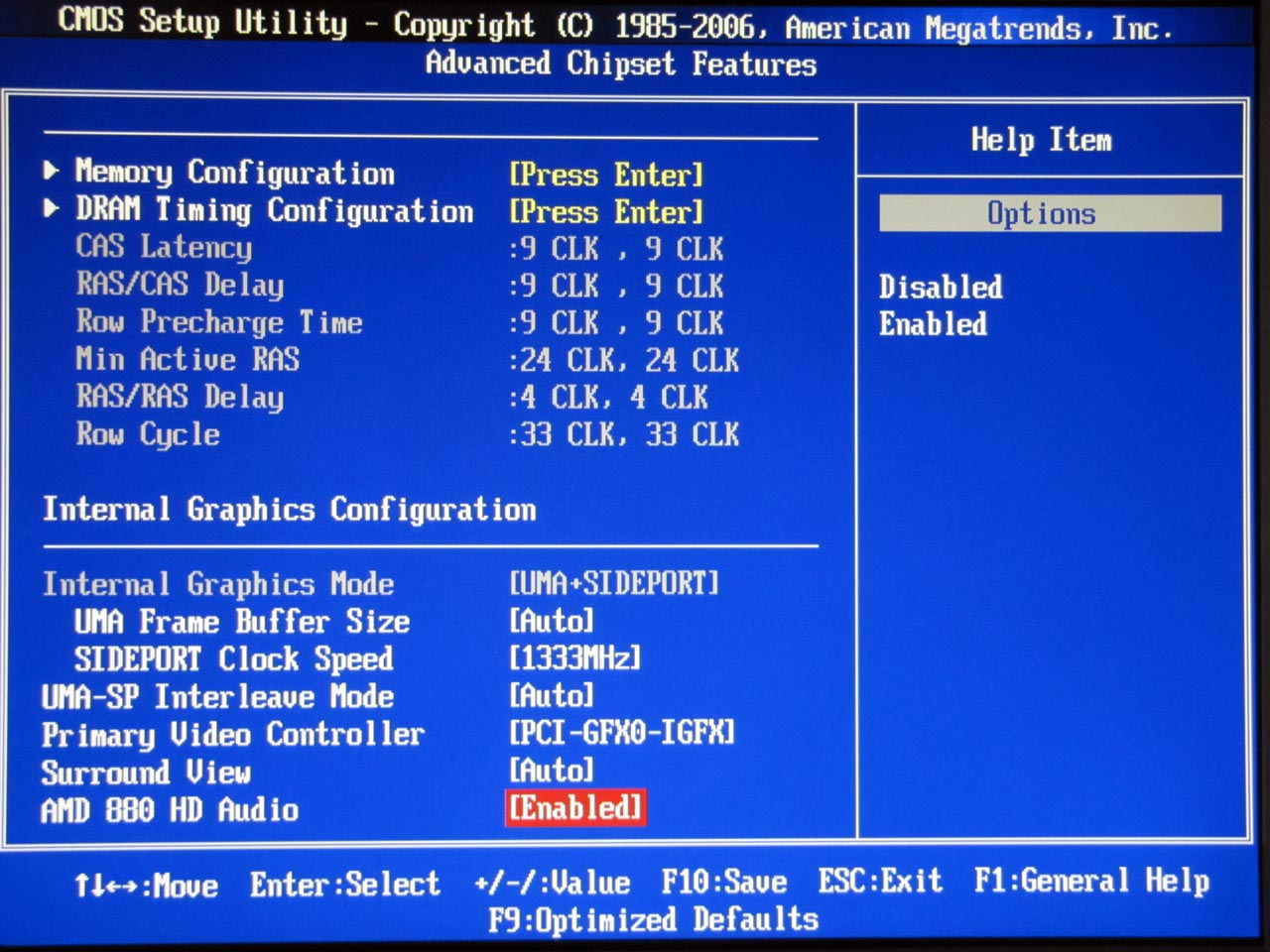

AMI-ev BIOS, kojeg Foxconn koristi je poprilično rudimentaran
te ne nudi neke od naprednijih opcija kakve smo vidjeli kod drugih proizvođača.
Svakako najveća mana u trenutno zadnjoj reviziji je nedostatak ACC-a kojim kako
znamo možemo otključati eventualne dodatne jezgre na X2 procesorima. Opcije
za overclocking su one osnovne te ipak dovoljne za igranje sa naponima i taktovima.
Sve se te opcije za "igru" nalaze u Fox Central Control dijelu BIOS-a.
IGP-u je moguće mijenjati brzinu (početna 700MHz), no ne i napon kao kod drugih
ploča.

A9DA-S
(dostupni naponi)
CPU
napon

Do +600mV od standardnog (po
20mV)

DRAM
napon

do +400mV od standardnog (po
25mV)

CPU/NB
napon

Do
+600mV od standardnog (po 20mV)
HT
napon

Do
+400mV od standardnog (po 25mV)

NB
napon

do
+280mV od standardnog (po 40mV)



Vrijednosti napona koje možemo mijenjati su sasvim solidne za pristojan overclocking
pa nas je zanimalo gdje su granice ove ploče. Treba napomenuti i kako podizanjem
napona raste temperatura aluminijskih hladnjaka pa postaje očito kako i nisu
sasvim dorasli malo jačem ovrclockingu. No, kao što smo već nekoliko puta spomenuli,
ploče iz Digital Life serije tome nisu niti namijenjene. Overclocking mogućnost
na njima dođe kao nešto ekstra, ali kao što ćemo kasnije vidjeti rezultati i
nisu za odbaciti.
