Na Gigabyteovim kutijama u zadnje vrijeme dominira bedž sa tri
trojke, koji simbolizira podršku za USB3.0, zatim trostruki USB Power i podršku
za SATA 3.0 standard. Uz to, još se jedna trojka sakrila u Ultra Durable 3 nazivu
za kojeg znamo da je skup tehnologija koje Gigabyte koristi kako bi podigao
kvalitetu i performanse svojih ploča. Prednja strana kutije tako "vrišti"
razno raznim podacima i prosječan bi korisnik brzo mogao odustati od dešifriranja
tolikih naziva. Ono što je ipak bitno znati, je kako je Gigabyte u nazivu ploče
počeo koristiti slovo A koje označaba USB3.0 podršku, i to je ono što treba

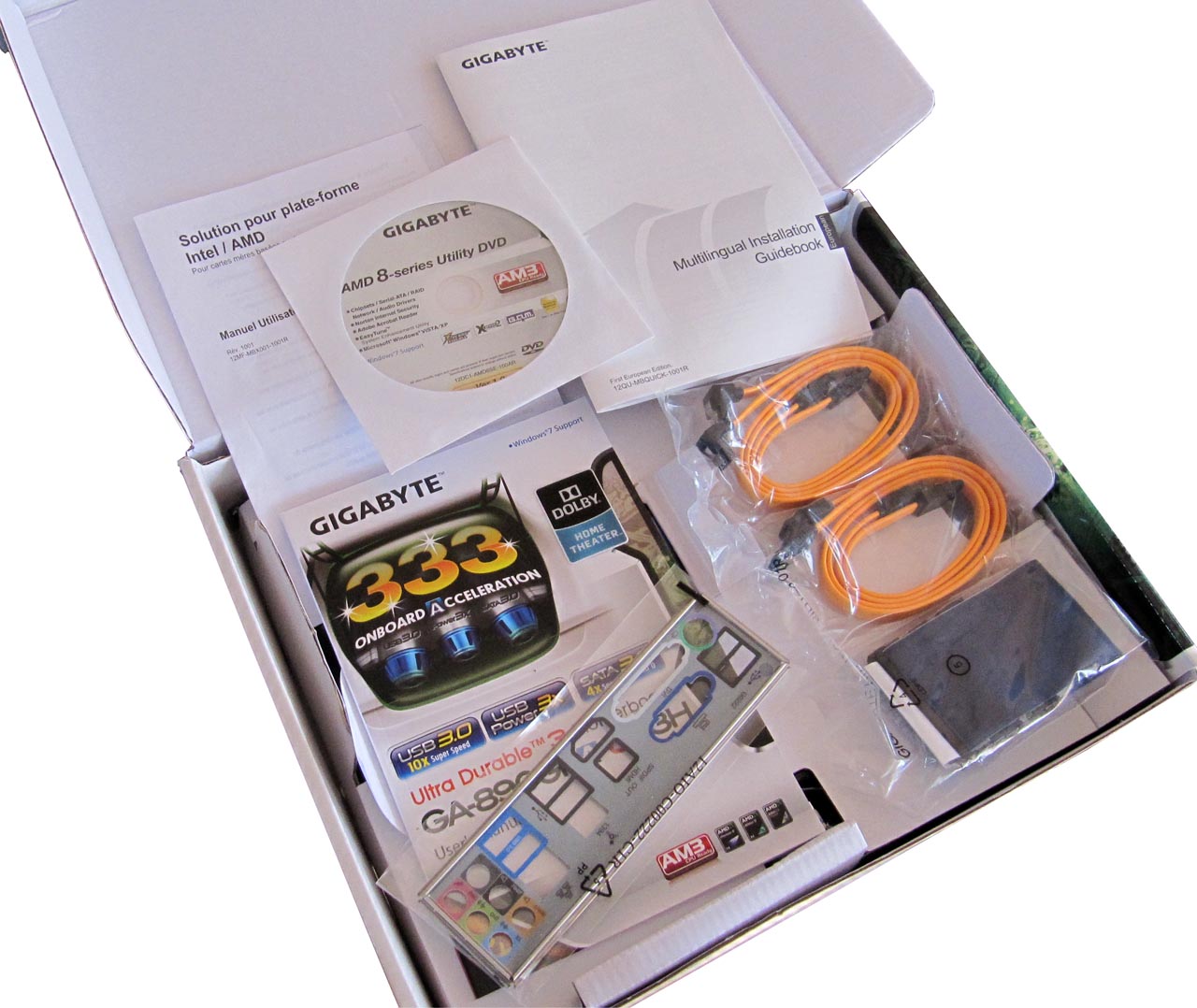

zapamtiti. Unutar kutije uz samu matičnu ploču nalazi se solidan bundle u kojeg
ulazi DVD sa aplikacijama i upravljačkim programima, SATA i IDE kabeli, zaštitni
lim za back I/O, Gigabyte naljepnica te vrlo iscrpne upute za korištenje. Ako
se malo prisjetimo, Asus je imao nešto izdašniji bundle.

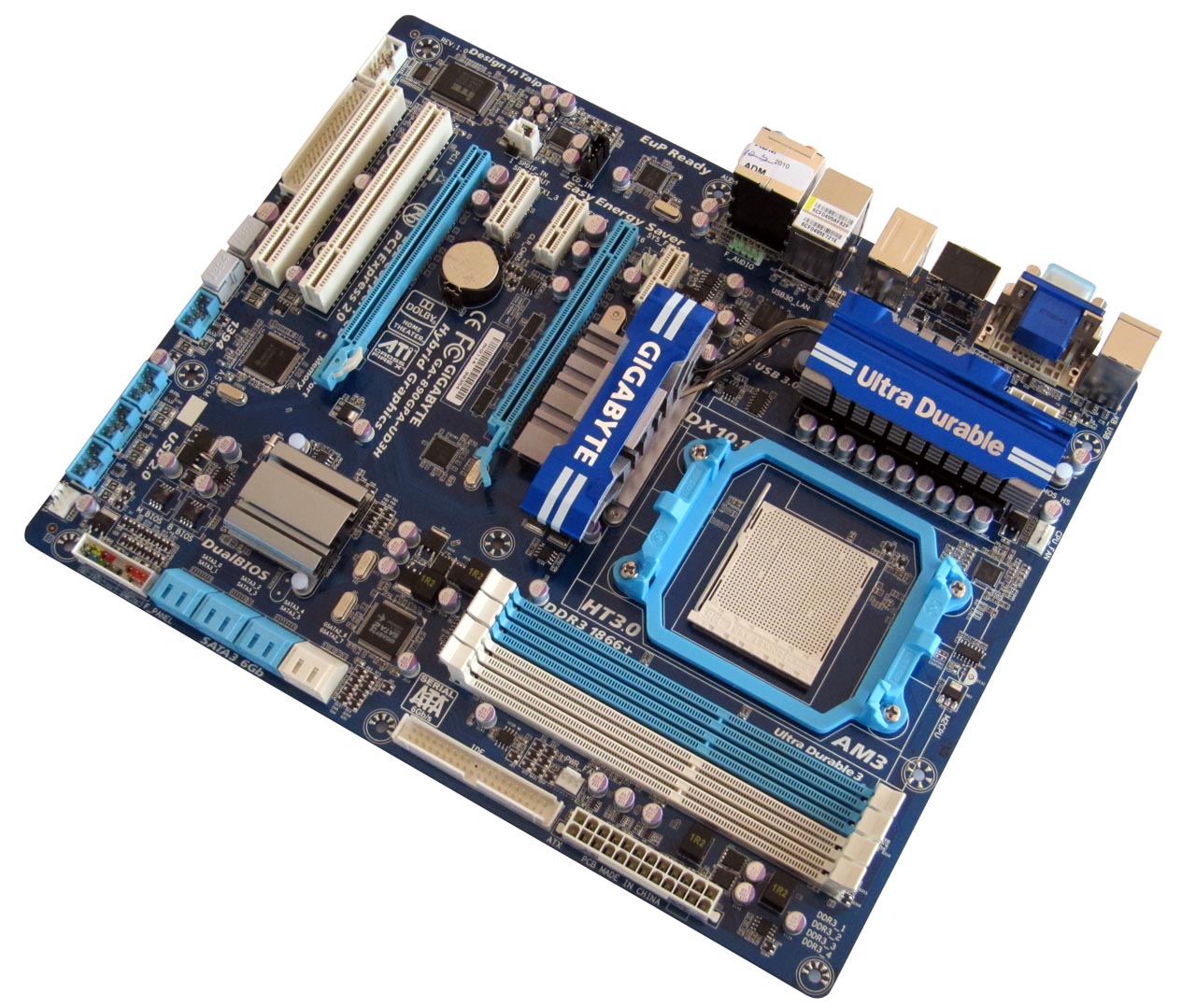

Čim ugledate ploču biti će vam poznata, jer je gotovo identična
predthodnim modelima ali i modelima namijenjenim Intel procesorima. Gigabyte
tako ne odustaje od karakterističnog plavog PCB-a, na kojem se nalaze plavi
i bijeli utori. Rashladni sistem napojne jedinice i northbridgea se
sastoji od aluminijskih hladnjaka povezanih kromiranom bakrenom toplovodnom
cijevi. Kao što smo u radu primjetili, sklop se zna poprilično zagrijati, što
je naravno najviše izraženo kada podižemo napone i overclockiramo.
Zbog znatno veće količine utora i komponenata dojam natrpanosti je veći nego
kod A9DA-S ploče, no layout je zapravo solidan. Većih zamjerki nemamo, a jedan
od PCIe x1 utora koji gubimo većom karticom nadoknađen je onim koji se nalazi
iznad PCIe x16 utora. Možemo jedino zaključiti kako je Gigabyte i ovaj puta
obavio odličan posao po potanju layouta.

Specifikacije
Gigabyte GA – 890GPA-UD3H (preuzeto sa
službenih
stranica)
Podržani
procesori

AMD Socket AM3 ;Phenom II
/Athlon II /Sempron 100 serije procesora do 140W TDP;

5.2 MT/s HyperTransport FSB
Čipset

AMD 890GX + SB850
Memorija

4 x DIMM, Max. 16 GB, DDR3
1866(O.C.)/1333/1066 ECC,Non-ECC,Un-buffered
Utori
za proširenja

1 x PCIe 2.0 x16 slot
1 x PCIe 2.0 x8 slot
3 x PCIe 2.0 x1 slot
2 x PCI slota

Grafika

-integrirani ATI Radeon HD
4290 GPU (RV620)
-128MB DDR3 1333 sideport memory
-Max. UMA Memory: 512 MB
-podrška za HDMI, DVI-D and RGB portove
-podržava H.264, VC-1, MPEG-2, DirectX10.1 i OpenGL2.0
-podržava Shader Model 4.1, Universal Video Decoder (UVD) 2.0
-Hybrid CrossFireX podrška
Multi-GPU
podrška

Podrška za ATI CroossfireX
Pohrana
podataka

– 6 x SATA 6.0 Gb/s portova
sa RAID 0/1/5/10 i JBOD podrškom (SB850)
– 1 x IDE133 (GIGABYTE SATA2 chip)
– 2 x SATA 3Gb/s porta sa RAID 0/1 i JBOD podrškom
(GIGABYTE SATA2 chip)

– 1x Floppy konektor (iTE IT8720)
LAN 1 x Realtek 8111D (10/100/1000
Mbit)
Audio Realtek ALC892 – 8 kanalni High
Definition Audio CODEC
Interni
konektori 		– 1 x 24-pin ATX main power
– 1 x 8-pin ATX 12V power
– 1 x floppy konektor
– 1 x IDE konektor
– 6 x SATA 6Gb/s konektora
– 2 x SATA 3Gb/s konektora
– 1 x CPU fan header
– 2 x system fan header
– 1 x power fan header
– 1 x front panel header
– 1 x front panel audio header
– 1 x CD In konektor
– 1 x S/PDIF In header
-1 x S/PDIF Out header
– 2 x IEEE 1394a header
– 4 x USB 2.0/1.1 headera
– 1 x serial port header
– 1 x CLR CMOS jumper
USB – 14 x USB 2.0 portova (8 unutranjih,
6 vanjskih (dva dijele sa USB3.0)
– 2 x USB 3.0 porta (2 vanjska preko NEC D720200F1 kontrolera)
Firewire T.I. TSB43AB23 kontroler sa podrškom
za 3 x 1394a porta (2 unutranja + 1 vanjski)
BIOS 2 x 8 Mbit flash, AWARD BIOS,
DualBIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Format –
ATX: 30.5 cm x 24.4 cm
– Ultra Durable 3 dizajn

Već po samim specifikacijama je jasno kako je Gigabyteova ploča

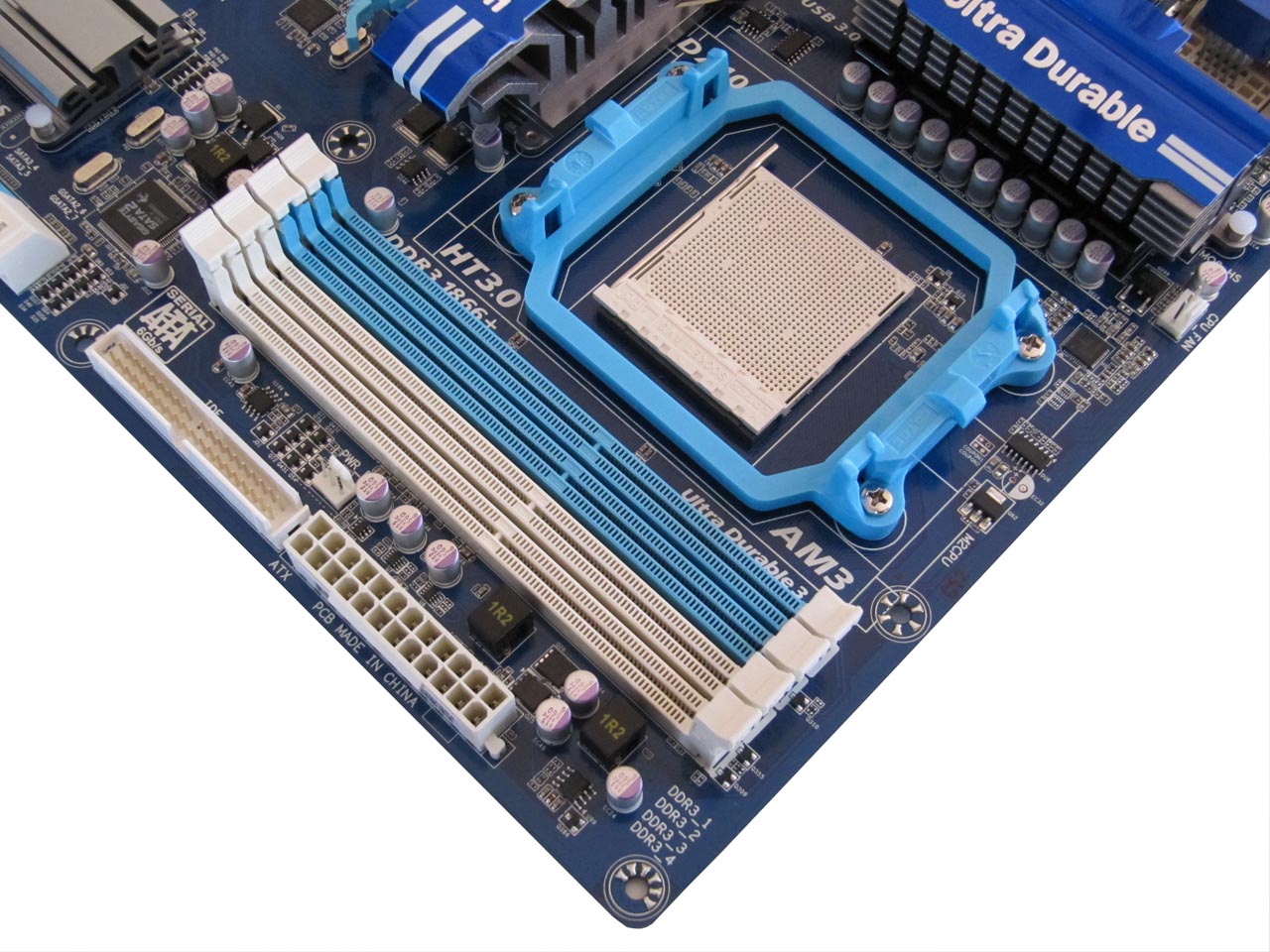

znatno opremljenija od ranije opisane Foxconnove. Prostora oko socketa procesora

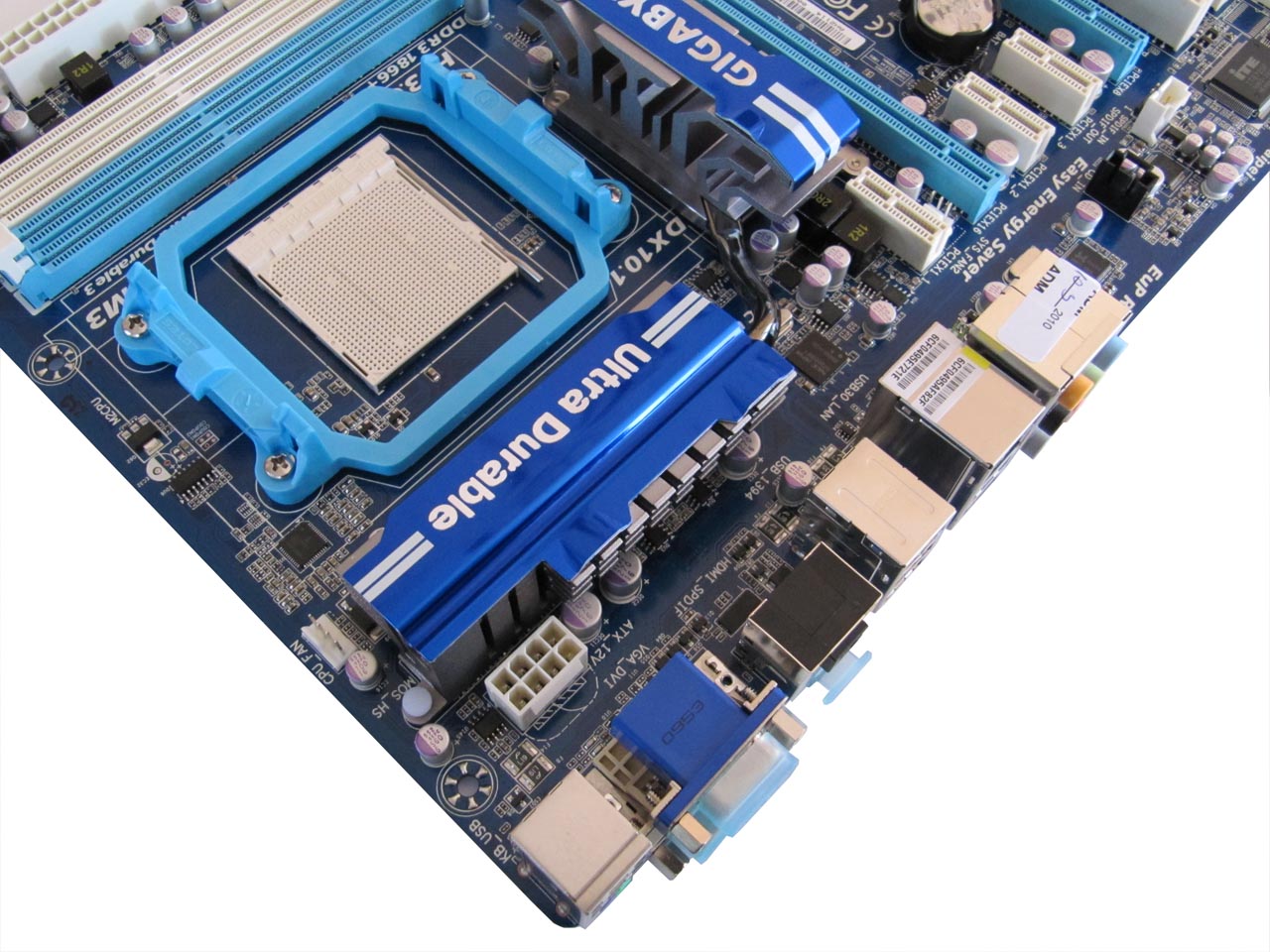

ima dovoljno, a jedini problem bi mogli stvarati povišeni hladnjaci na naponskoj
kontroli i 890GX čipu. Mi smo isprobali nekoliko modela hladnjaka (Noctua, Scythe
itd.) te nikakvih problema nismo imali. Gigabyte koristi 4+1 faznu regulaciju
napona, a PWM kontroler je Intersilov dual Hybrid – ISL6324A. 8-pinski 12V power
konektor je malo nezgodno smješten iza PWM hladnjaka, te je to jedina prava
mana layouta. Tik ispod toplovodne cijevi nalazi se i NEC-ov USB 3.0 kontroler
što je pozicija na kojoj smo ga vidjeli i kod Asusa. Četrir memorijska slota
i njihova dvo-fazna regulacija nalaze se tik ispred 24-pinskog ATX konektora
i IDE konektora koji su na samom rubu. I ova ploča koristi Sideport DDR3 memoriju
kapaciteta 128MB i brzine 1333MHz. Za razliku od Foxconna, na ovoj joj ploči
uz brzinu možemo mijenjati i napon.

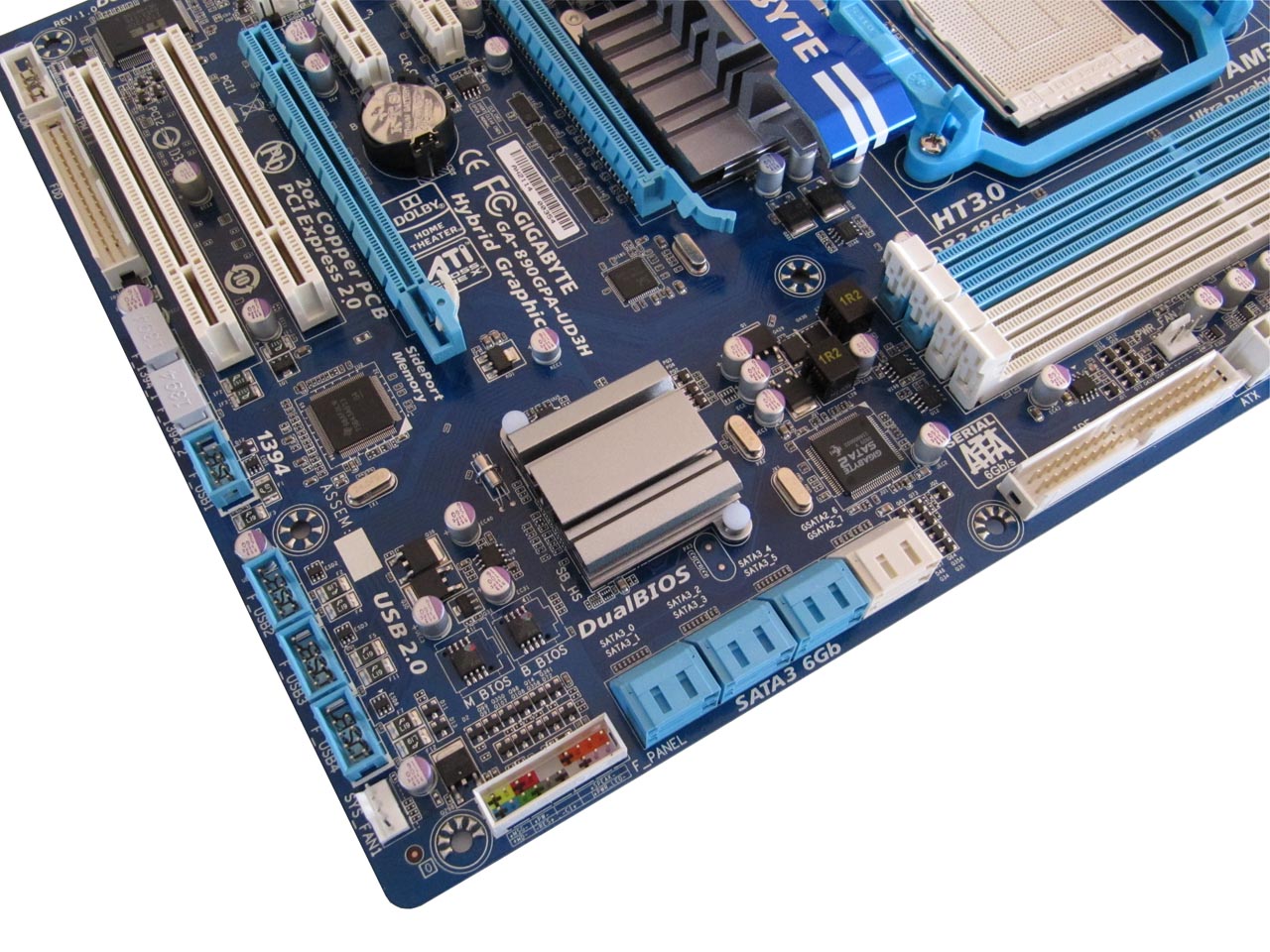

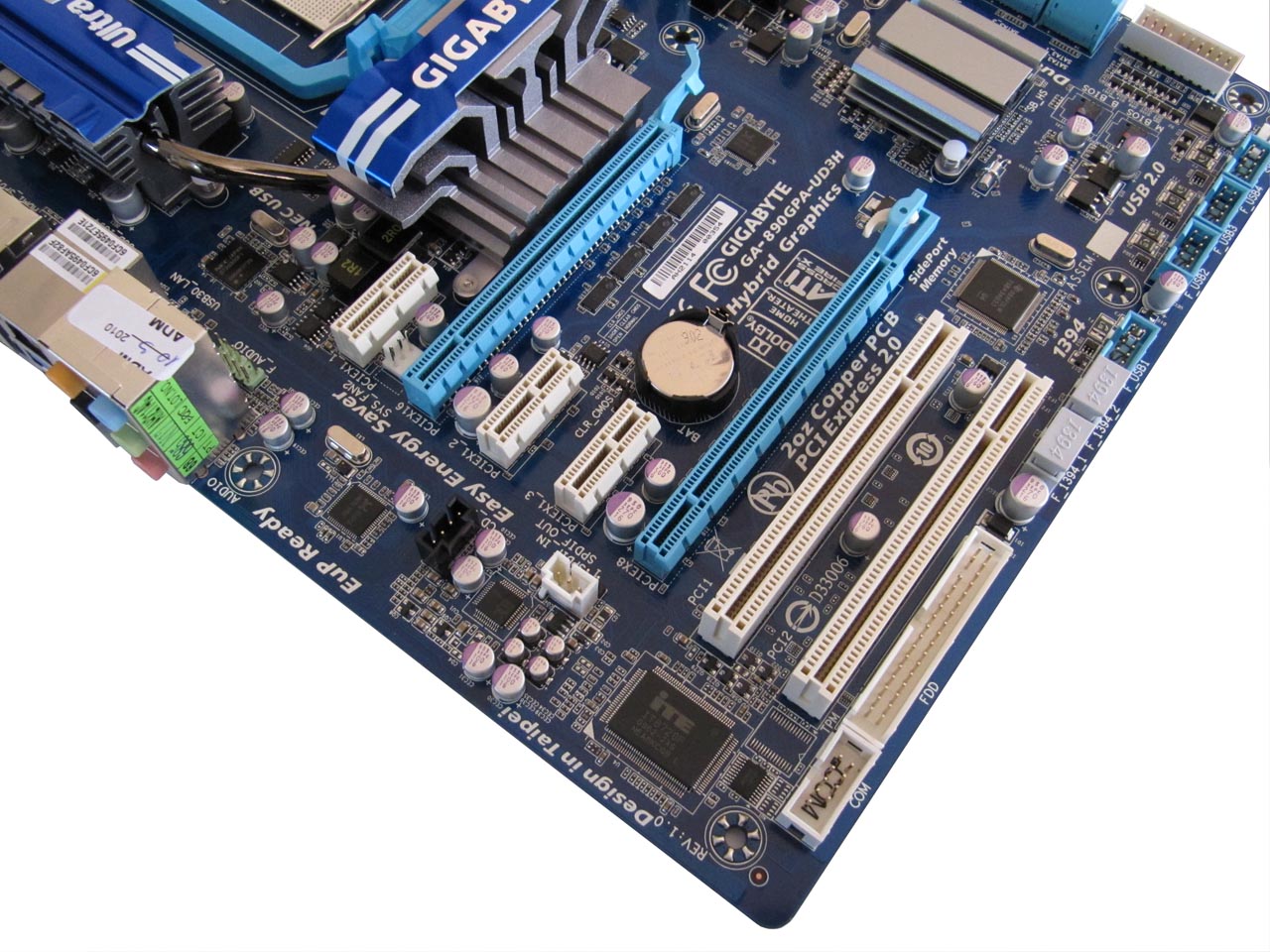

Na južnom dijelu ploče vlada mala gužva. Na samome lijevom rubu
su smješteni ITE8720F Super I/O kontoler, te Realtekovi ALC892 i 8111D audio,
odnosno mrežni kontroleri. Iza njih smješteni su po tri PCIe x1, dva PCIe x16
(jedan x16, drugi x8) te dva PCI-utora. Iznad donjeg PCIe x16 utora nalazi se
baterija. Iz COM i Floppy konektora smještenih na samom donjem rubu ploče, te
prije spomenutog IDE konektora vidimo kako Gigabyte ne odustaje lako od tradicije.
Naše je mišljenje da bi trebali, vjerujemo kako bi se malo tko ljutio. Tik do
Floppy konektora nalaze se dva Firewire interna konektora (pokriveni kapicama),
a do njih prema desnom rubu smješteni su interni USB 2.0 konektori i to njih
četiri (podrška do 8 USB priključaka). Iznad prvoga USB konektora svoje je mjesto
našao i Texas Instrumentsov Firewire kontroler. Na samom desnom rubu smjestilo
se čak osam SATA konektora postavljenih paralelno sa PCB-om, a ispod njih Front
Panel konektor. Lijevo od SATA konektora je aluminijskim hladnjakom pokriven
SB850, a još lijevo od njega i Realtekov generator takta. Iznad SB850 čipa je
i Gigabyte SATA2 kontroler koji je zapravo JMicronov JMB363 – PCIe to 2xSATA
i 1xPATA kontroler. Ono što nam je nedostajalo na ovoj ploči su Power on, Reset
i CLR CMOS tipke na koje smo navikli kod Gigabytea, ali i ranije opisanog Foxconna.
Ujedno, Foxconnov model ima i LED dijagnostiku.

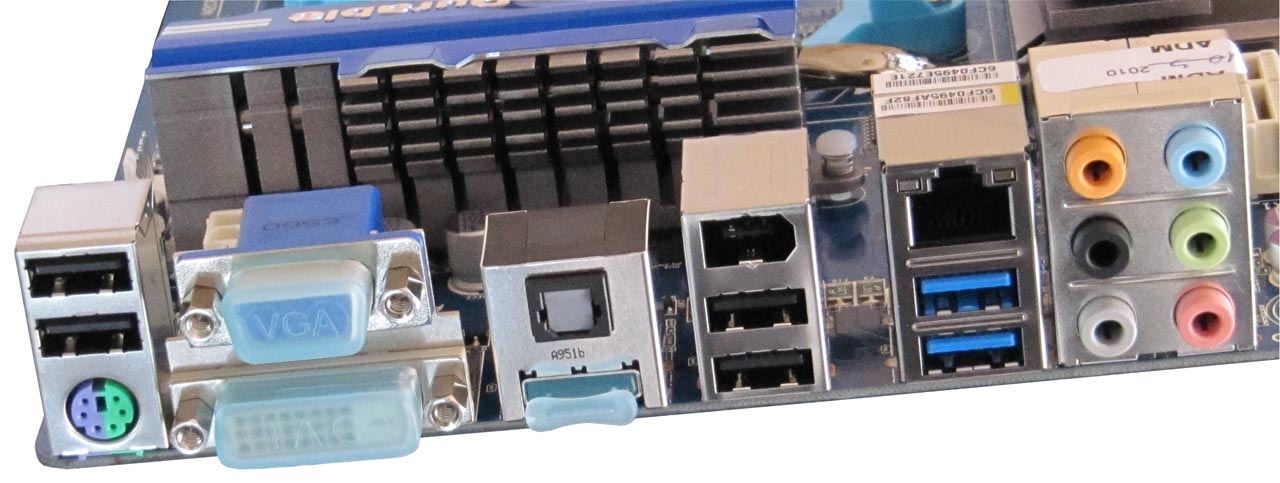

I/O stražnji panel:

  • 4x USB 2.0
  • 2x USB3.0 (ujedno i USB 2.0)
  • 1x PS/2 za tipkovnicu i miša
  • 1x VGA/D-Sub izlaz
  • 1x VGA/DVI-D izlaz
  • 1x HDMI izlaz
  • 1x optički SPDIF izlaz
  • 1x IEEE1394a FireWire port
  • 1x RJ45 port
  • 6x audio izlaza 7.1 zvučne kartice

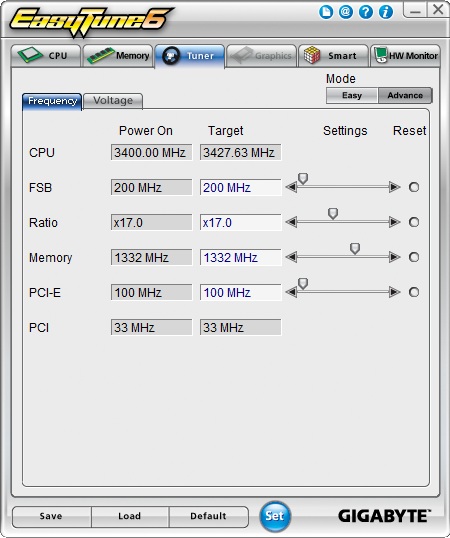

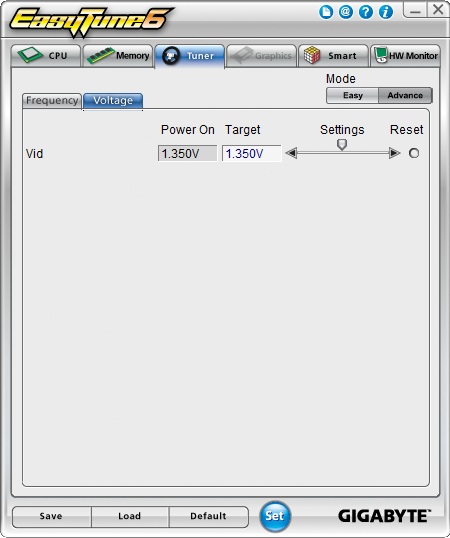

Od stvarno mnoštva Gigabyteovih aplikacija (opisanih
u ranijim člancima) zadržati ćemo se tek na EasyTune 6 aplikaciji koja nudi
mogućnost overclockinga te nadzora napona i temperatura matične ploče i procesora.
Najzanimljivij njen dio je Tuner, u kojemu ručno možemo podešavati frekvencije
i napone. Početnicima i casual overclockerima će biti dovoljno a naprednijima
ipak preporučamo Overdrive. Ovo vrijedi ukoliko iz nekog razloga overclockirati
volite iz OS-a, po nama BIOS je i dalje na prvome mjestu.

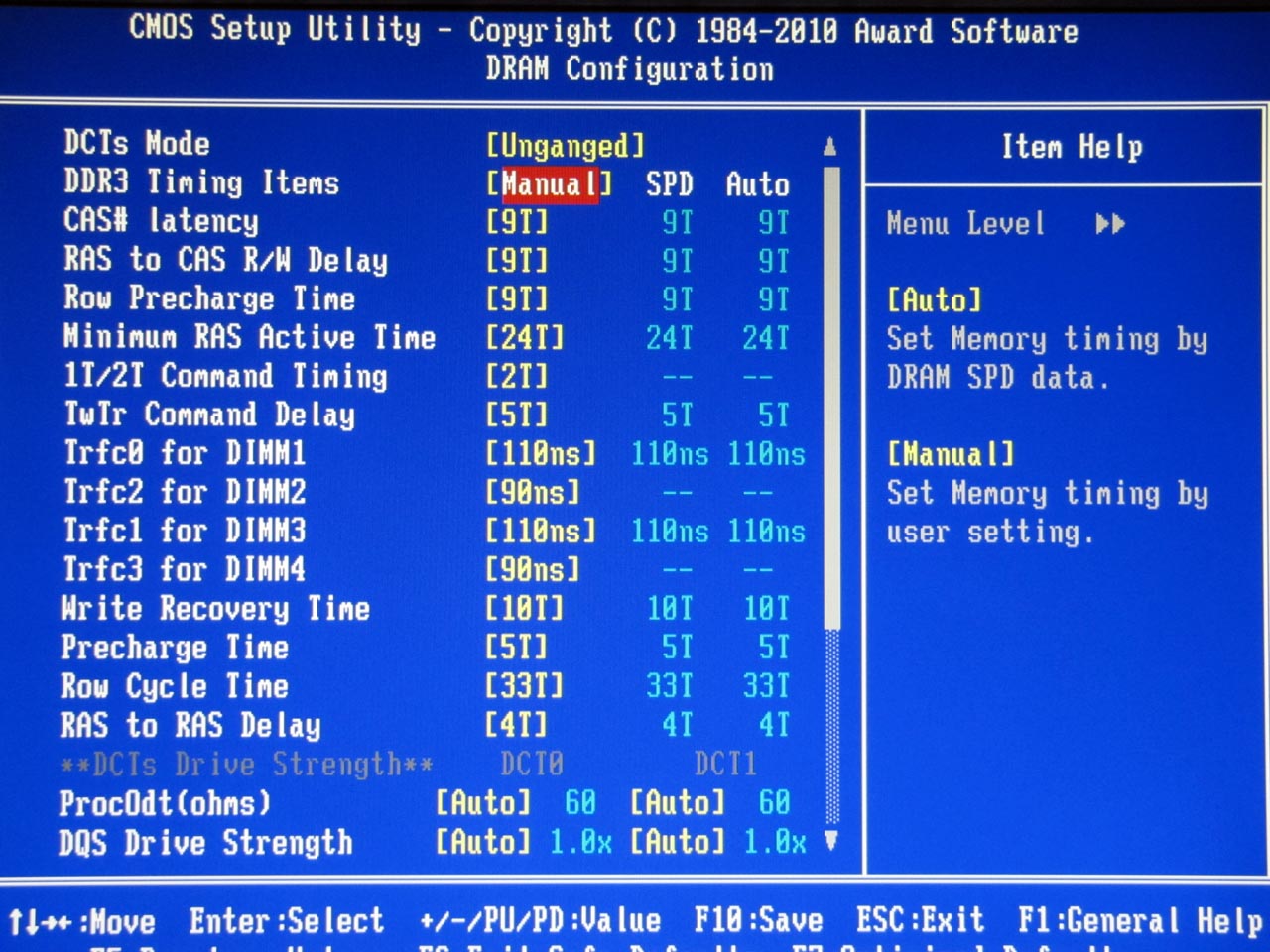

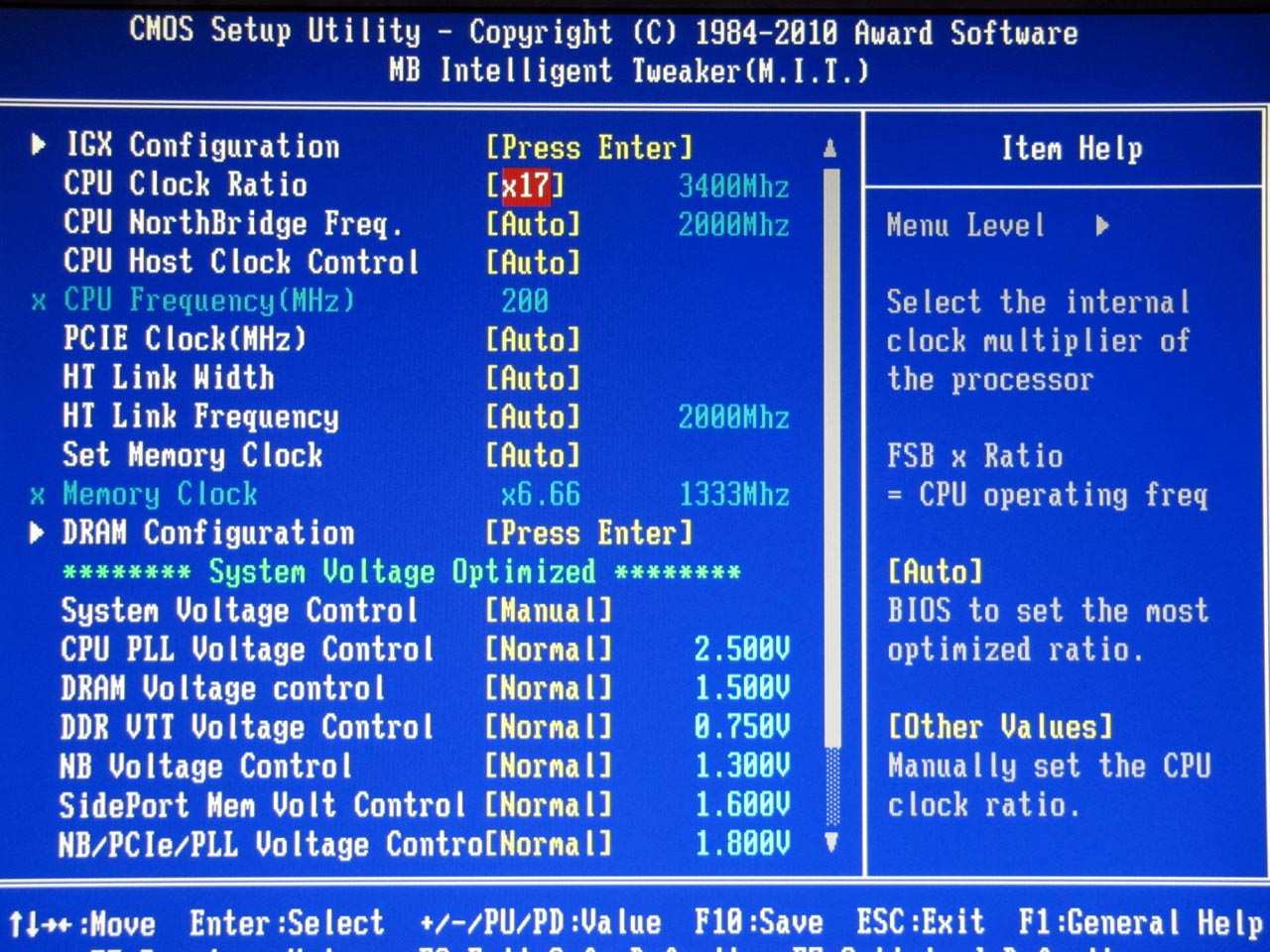

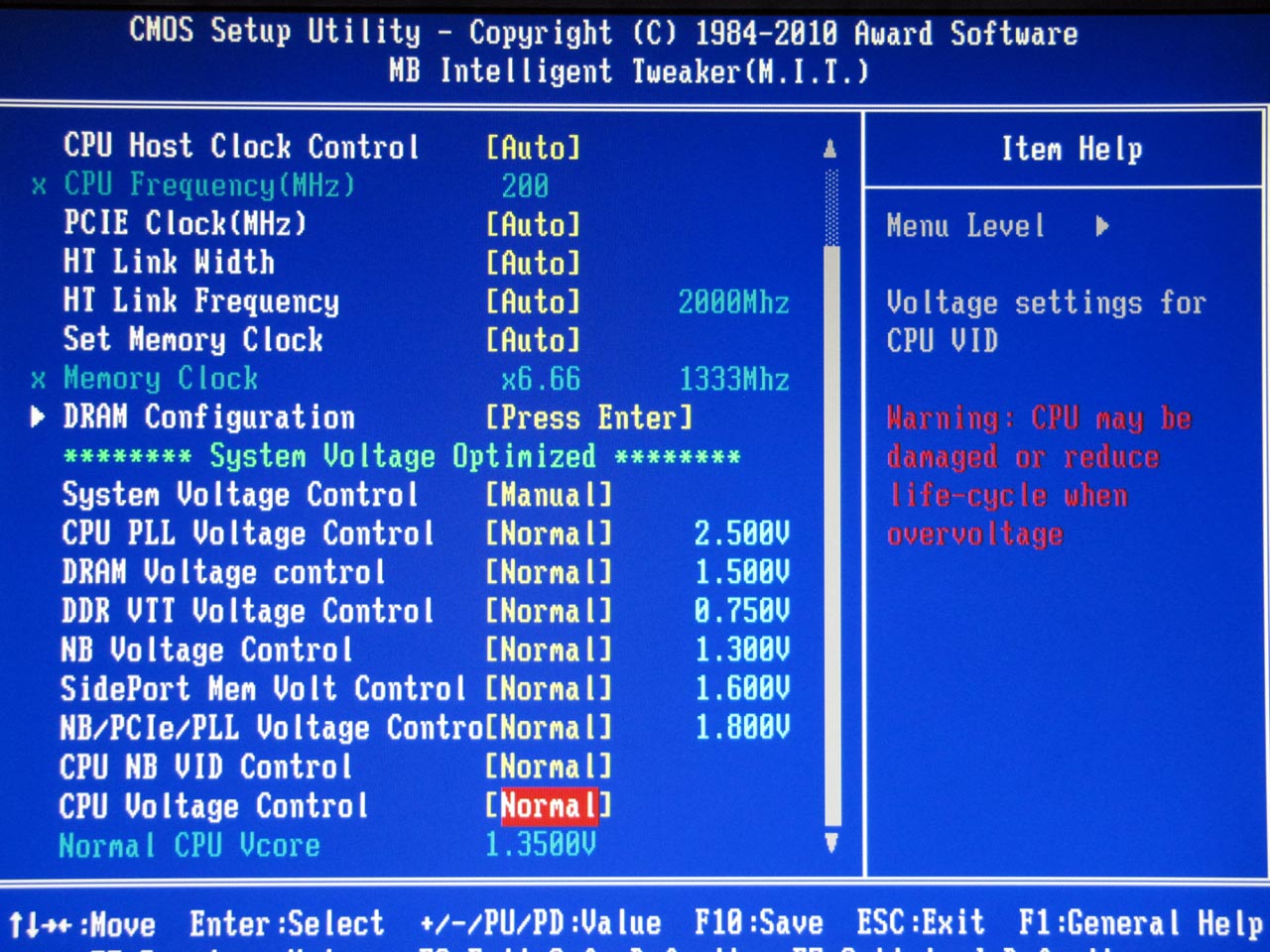

Standardno, Gigabyte nudi Awardov BIOS prepun raznih opcija, kojeg
će napredniji korisnici i overclockeri voljeti. Glavno mjesto za OC
je naravno M.I.T (MB Intelligent Tweaker) u kojem nalazimo apsolutno sve potrebno
za overclocking. Začuđujuće, no niti ova ploča, tj. ova revizija BIOS-a nema
ACC kojim bi otkuljučali jezgre na X2 procesorima. Propust je to netipičan za
gigabyte, a budućnost će pokazati može li to biti riješeno updateom
BIOS-a. U mogućnostima memorijskih postavki bi se i najiskusniji lako pogubili.

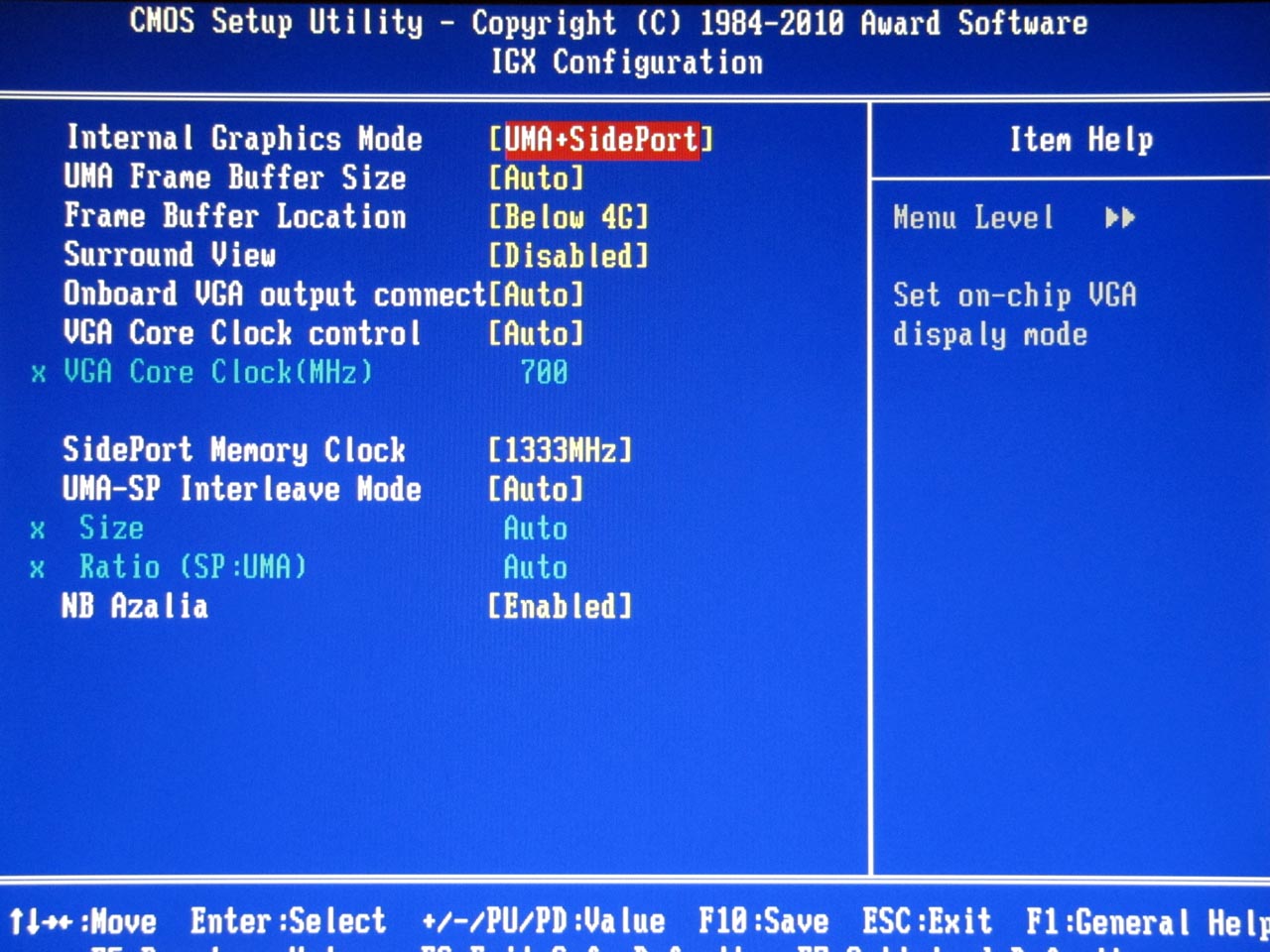

Kada je o integriranoj grafici riječ, brzinu joj možemo mijenjati no ne i napon
kao kod Asusovog modela. S druge strane, napon i brzinu možemo izmijeniti Sideport
memoriji.

Gigabyte
890GPA-UD3H (dostupni naponi)
CPU
PLL napon

Od 2.2V do 3.1V, u koracima
od po 0.04V

DRAM
napon

Od 1.275V do 2.445v, u koracima
od po 0.015V
DDR
VTT napon

Od
0.72V do 1.05V u koracima od po 0.025V
NB
napon

od
1.1V do 1.6V u koracima od po 0.02V

Sideport
Memory napon

od
1.37V do 1.8V u koracima od po 0.01V
NB/PCIe/PLL
napon		 od 1.45V do 2.1V u koracima od
po 0.01V
CPU NB VID
napon		 Od -0.6V do +0.6V u odnosu na
referentni napon u koracima od po 0.025V
CPU
napon

Od -0.6V do +0.6V u odnosu
na referentni napon u koracima od po 0.025V

U odnosu na A9DA-S model, vidimo kako je kod Gigabyteove ploče mogućnost promjene
raznih napona veća i u većem rasponu. Zbog ovako kompleksnog BIOS-a, ali i vrlo
dobre "infrastrukture" ploče OC potencijal jednostavno mora biti odličan.
Primjetili smo kako sa podizanjem napona temperature aluminijskih hladnjaka
znaju dosta porasti, no nikakvih nestabilnosti u radu nije bilo. Gigabyteov
je to prvi 890GX model i po tradiciji još bi trebali uslijediti opremljeniji
UD4 i UD5 modeli. Bitno za napomenuti je i kako ploča od F4 revizije BIOS-a podržava AMD-ove nadolazeće 6-jezgrene procesore.
