FOXCONN P35A – dobra osnova

Datum objave 29.10.2007 - Krešimir Matanović

Uvod

Foxconn nam je na test poslao svoju ploču baziranu na Intelovom mainstream Bearlake P35 chipsetu. Riječ je o drugom po redu proizvodu iz ponude Foxconnovih ploča baziranih na P35 chipsetu. U ponudi je još i jeftiniji model P35AX-S, te skuplji modeli P35A-S, P35AP-S i MARS. U skladu s time što je sa početka ponude ploča ima ICH9 southbridge, što znači da nema podršku za RAID, ima samo 4 SATA kanala, a uz to joj fali i Firewire kontroler. Detaljnije o ploči nešto kasnije, osvrnimo se za početak na slavnu i veliku firmu koja ju proizvodi.

Foxconn je zaštitni znak Tajvanske kompanije Hon Hai Precision Industry Co. (Ltd.). Jedni su od najvećih svjetskih proizvođača elektroničke i računalne opreme za druge firme, kao što su npr. Intel, Dell, Apple, HP, a najtočniji opis onoga čime se bave je Original Design Manufacturer. Kao zanimljivost navest ćemo i da se u njihovim pogonima proizvode PlayStation 2, PlayStation 3 i Wii konzole, Mac mini, iPod, iPhone te Motrola, Nokia, Sony Ericsson mobilne aparate i još mnoštvo drugih proizvoda. Osim proizvodnje za druge, Foxconn je od 2003. godine na tržištu prisutan i sa svojim matičnim pločama a od 2006. godine sa svojim grafičkim karticama.

Pakiranje

P35A dolazi u jednostavnom pakiranju, u običnoj kutiji na kakvu smo navikli kod jeftinijih ploča. Sama ploča je vrlo jednostavna, svi su hladnjaci pasivni i napravljeni od aluminija, a pokrivaju tranzistore u naponskom dijelu, northbridge i southbridge, što baš i nije obećavajuće za dobar OC. PCB je obojan u plavo, memorijski utori u žuto plavu kombinaciju, USB konektori su zeleni, PCI slotovi bež, a dok je primarni PCIe plavi, sekundarni je crn. Pogledajmo specifikacije.

Ploča

Specifikacije i oprema

Specifikacije:

  • Podržani procesori:
    • Intel Core 2 Extreme/Duo/Quad sa 1333/1066/800MHz FSB-om, Pentium 4 EE, Pentium D i Pentium 4 (LGA775)
  • Čipset:
    • NB: P35 Express
    • SB: ICH9
  • Dodatni kontroleri:
    • Onboard LAN Realtek RTL8111B PCI Express Gigabit Ethernet
    • Onboard HD Audio, 10-kanalni, Realtek ALC888 codec, ICH9
    • JMicron JMB361
  • Memorija:
    • 4x DIMM utora za DDR2 800/667 MHz memoriju (max. 8GB)
  • Utori:
    • 2x PCIe x16 utora
    • 1x PCIe x1 utor
    • 3x PCI utora
  • ATA konektori:
    • 1x Ultra ATA 133 IDE
    • 4x SATA 3Gb/s
    • 1x FDD via ICH9
    • 1x eSATA
  • I/O konektori na backplateu:
    • 1x PS/2 tipkovnica, 1x PS/2 miš
    • 4x USB 2.0
    • 6x audio + koaksijalni
    • 1x Parallel, 1x Serial
    • 1x RJ-45
  • Overclocking:
    • CPU Core Voltage: +0.0125V to +0.7875V (63 koraka)
    • DDR2 Voltage: 1.665V to 2.995V (48 koraka)
    • CPU VTT Voltage 1.2 - 1.2375V
    • PCIe Voltage: 1.3875V to 1.950V (16 koraka)
    • MCH Voltage 1.2000V to 1.6267V (16 koraka)
    • Memorijski množitelji: 1:1, 1:1.25, 1:1.66 / 1:2, 1:1.2, 1:1.5
    • FSB 200-600MHz
    • PCIe 100MHz do 200MHz
  • Ostalo:
    • Foxconn FOXONE Technology
    • 100% Solid capacitors
    • ATI CrossFire compatible

Hlađenje

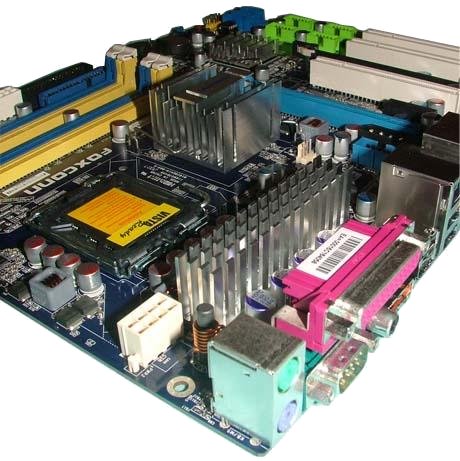

Pohvalno je što se Foxconn odlučio za ugradnju solid state kondenzatora na cijeloj ploči, što je svojevrsni kuriozitet na jeftinijem proizvodu. Solid state kondenzatori bi trebali ploči osigurati duži i stabilniji radni vijek. Razmještaj komponenti i utora po ploči ničime ne odstupa od proizvoda u cjenovnom rangu u koji spada ova ploča. Prostora za hladnjak procesora ima dovoljno, te se može birati iz širokog spektra hladnjaka bez bojazni da montaža neće biti moguća. Konektori za napajanje, kao i IDE, te Floppy konektori su na samim rubovima ploča, što je dobro rješenje, jer se kabeli mogu aranžirati vrlo lako.

Južni dio

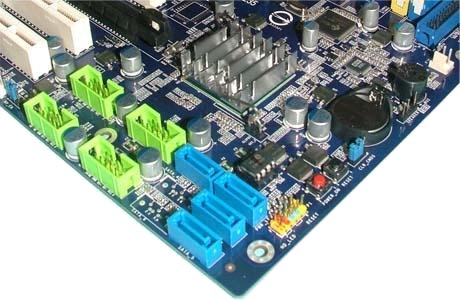

Na "južnom" dijelu ploče su se standardno našli front panel, SATA i USB priključci, a sasvim nestandardno i iznenađujuće i tipke za "reset" i power" koje inače susrećemo kod skupljih proizvoda. Položaj baterije, kao i "jumpera" za resetiranje BIOS-a je solidan i nije ga teško dosegnuti kada je ploča unutar kućišta.

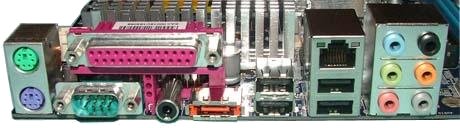

Na back panelu se nalaze standardni PS/2 konektori za tipkovnicu i miša, po jedan paralelni i serijski port, 4x USB porta, LAN port, eSATA port, te AUDIO ulazi/izlazi.

Bundle

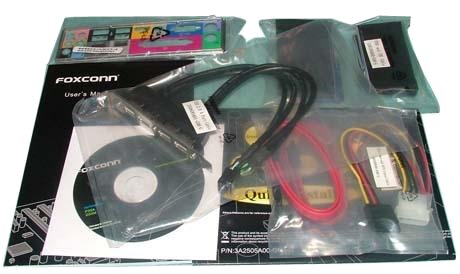

Za ploču u nižem cjenovnom razredu bundle je solidan, a sadrži:

  • Backpanel zaštitu za kućište
  • 4x SATA kabela, 1x IDE kabel, 1x Floppy kabel i 2 Molex to SATA power konektora
  • Bracket sa 4xUSB,
  • Priručnik (meki uvez) i CD sa driverima i aplikacijama



Testni sistem i overclocking

Test sistem:

Test sistem :: Hardware
Platforma

FOXCONN P35A

(BIOS::)
Procesor(i)

Intel Core 2 Duo E6600
Memorija

2 x 512MB KINGMAX 1066MHz

Grafička

kartica

nVidia 7950GX2;

Driveri:: Forceware 162.18
Muzička kartica

CL Soundblaster Live! 5.1, default driver
Hard disk(ovi)

Hitachi 80GB SATA II;

Maxtor 80GB SATA II
DVD-RW
Pioneer DVR-110D
DVD-ROM

Teac DV-516G

Testni sistem :: Software
OS

Windows XP Professional
Service Pack SP2
Chipset datoteke Intel Chipset SW 8.3.0.1013
DirectX verzija 9.0c
ScienceMark 2 final
SuperPI v1.5 XS
WinRAR v3.7
Cinebench 10 SMP render test
PC Mark `05 v.1.2
Everest 2006 Ultimate v3.5, memory benchmark
Photoshop CS2
Company of Heroes 1.71
X3 Reunion Demo



Za testiranje smo koristili naš E6600 procesor, brzu Kingmaxovu DDR2 1066MHz (latencije 5.5.5.18) memoriju i nVidijinu 7950 GX2 karticu koja je zapravo jedino bitna u zadnja dva grafička testa. Procesor smo u nedostatku boljega hladili sa Intelovim BOX hladnjakom, a pasta je bila standardna Nanothermova XTC. Aplikacije koje smo koristili su standardne i poznate još iz ABIT IP35 testa. Ovaj put nismo testirali overclocking performanse ploče, nego smo ju usporedili sa ABIT-ovom pločom sličnih karakteristika.

Overclocking

Pasivni hladnjaci na ključnim mjestima ploče nisu garancija da će višak topline generiran OC-om uspješno biti prenesen u okoliš, pa smo stoga krenuli opreznije u priču. Početnih 350MHz i ploča se kao od šale podigla, nakon toga na 400MHz, što nije htjela na default postavkama napona. Nakon lagane korekcije sve je prošlo ok, maksimalu smo dosegli na 437,5MHz (odnosno 1750MHz). Procesor je pri tome bio na najnižem množitelju.



Na postignutih 437,5MHz FSB-a ploča je bila apsolutno stabilna (12h test), sve iznad toga bi nakon određenog vremena postalo nestabilno, bez obzira na daljenje korekcije napona.

Rezultati testova

Krenimo sa brojkama!

PCMark05
Score
ABIT IP35
6574

FOXCONN P35A
6491


010002000300040005000600070
00

CPU
ABIT IP35
6130

FOXCONN P35A
6117


010002000300040005000600070
00

Memory
ABIT IP35
5387

FOXCONN P35A
5377


010002000300040005000600070
00


U našem prvom (sintetičkom) testu ABIT-ova ploča je nešto malo brža od Foxconn-ove u svim mjerenim testovima.

Everest 2006 MEM test
Read (MB/s)
FOXCONN P35A
7511

ABIT IP35
7463


02000400060008000100
00

Write (MB/s)
FOXCONN P35A
4870

ABIT IP35
4857


02000400060008000100
00

Copy (MB/s)
FOXCONN P35A
5486

ABIT IP35
5468


02000400060008000100
00

Latency (ns) - manje je bolje
FOXCONN P35A
64.6

ABIT IP35
64.9


02040608010
0


Everest pokazuje drugačije brojke od prethodnog memorijskog testa. Tu je Foxconnica nešto malo brža u svim testovima.

WinRAR 370
Brzina kompresije (kb/s)
ABIT IP35
1271

FOXCONN P35A
1269


065013
00


U WinRAR-u su ploče vrlo izjednačene s tim da je ABIT-ica mrvicu brža.

Cinebench 10
Render test
ABIT IP35
4700

FOXCONN P35A
4692


0100020003000400050
00


Ponovno je ABIT-ica nešto malo brža.

Photoshop CS2
Vrijeme (s) manje je bolje
ABIT IP35
149.421

FOXCONN P35A
151.985


0408012016
0


I u ovom testu ponovno ista priča, ABIT-ica odnosi pobjedu za nešto više od 2 sekunde.

SuperPI
2M Test (s, manje je bolje)
ABIT IP35
49.625

FOXCONN P35A
49.735


0102030405
0


Vrlo izjednačeno, a ABIT-ica ima malo bolje vrijeme.

X3 Reunion
1280x1024
FOXCONN P35A
81.741

ABIT IP35
80.685


02040608010
0


U prvoj igri, vjerojatno zbog nešto boljim memorijskih performansi Foxconn-ova ploča je malo brža od ABIT-a.

Company of Heroes
1280x1024
FOXCONN P35A
102.2

ABIT IP35
99.4


02040608010012
0


I opet P35A nešto bolja od ABIT-a. Razlika u rezultatu je nešto malo veća nego u prethodnom testu.



Zaključak - Conclusion

Zaključak

Foxconnova ploča se pokazala kao vrlo solidan proizvod koji je pristupačan cijenom širem krugu korisnika. Zagriženi overclockeri će sigurno preskočiti ovaj model, no Foxconn ima ploče i za njih. S druge strane, svi koji slažu računalo za koje žele da bude stabilno u radu i da ima solidne performanse ovu ploču mogu uzeti u obzir. U odnosu na uspoređeni ABIT-ov model ploča je nešto malo jeftinija, a performanse su im jednake. ABIT-ica je doduše opremljenija (ima ICH9R), ali onima koji to ne trebaju ova ploča nudi dobar odnos uloženo-dobiveno. Mislimo kako je jedina prava mana nedostatak Firewire kontrolera. Oni koji kupe ovu ploču a ipak žele overclocirati uspjet će izvući solidan rezultat, a sa korištenjem boljeg hlađenja vjerujemo kako bi ploča išla i još više.

Napomena: Moramo se još jednom osvrnuti na overclocking i usporedbu sa ABIT IP35 pločom. Iako je P35A postigla bolji rezultat smatramo kako je naša testna ABIT-ica dosta podbacila jer nas njezini vlasnici upozoravaju kako sa lakoćom postiže i 500MHz FSB-a.

Conclusion in English

Foxconn`s board has proven it self to be a good product which is very affordable. Hardcore overclockers will definitely skip this model, but Foxconn has other boards for them. On the other hand, everyone seeking a stable board with solid performance should take this board in consideration. In relation to ABIT`s board, P35A is a bit cheaper but has equal performance. ABIT`s board has ICH9R with more features, but those who don`t need them P35A offers a good price-performance rating. We think that the absence of Firewire controler is the only real flaw this board has. Those who buy this board and still want to overclock will get a fair result, and with custom cooling even better.

Comment: We have to return to overclocking performance once more and comparison with ABIT IP35 board. Although P35A board overclocked better than IP35, we believe that our IP35 sample failed because owners of IP35 boards informed us that it easily exceeds 500MHz FSB.
