Pakiranje i bundle

Ploča dolazi u crnoj kutiji skromnih dimenzija i ne prenapadnog dizajna – tipično
Foxconnovski. S prednje strane možemo vidjeti koje procesore ova ploča podržava
(da ne bi bilo zabune) te jasno istaknutu naljepnicu kako ista dolazi sa Nortonovim
antivirusnim rješenjem u bundleu. Sa stražnje strane vidimo kraće opise tehnologija
s kojima ploča dolazi. Otvaranjem kutije uočavamo ploču u antistatičkoj vrećici,
a ispod koje se nalazi oprema koja dolazi sa pločom.

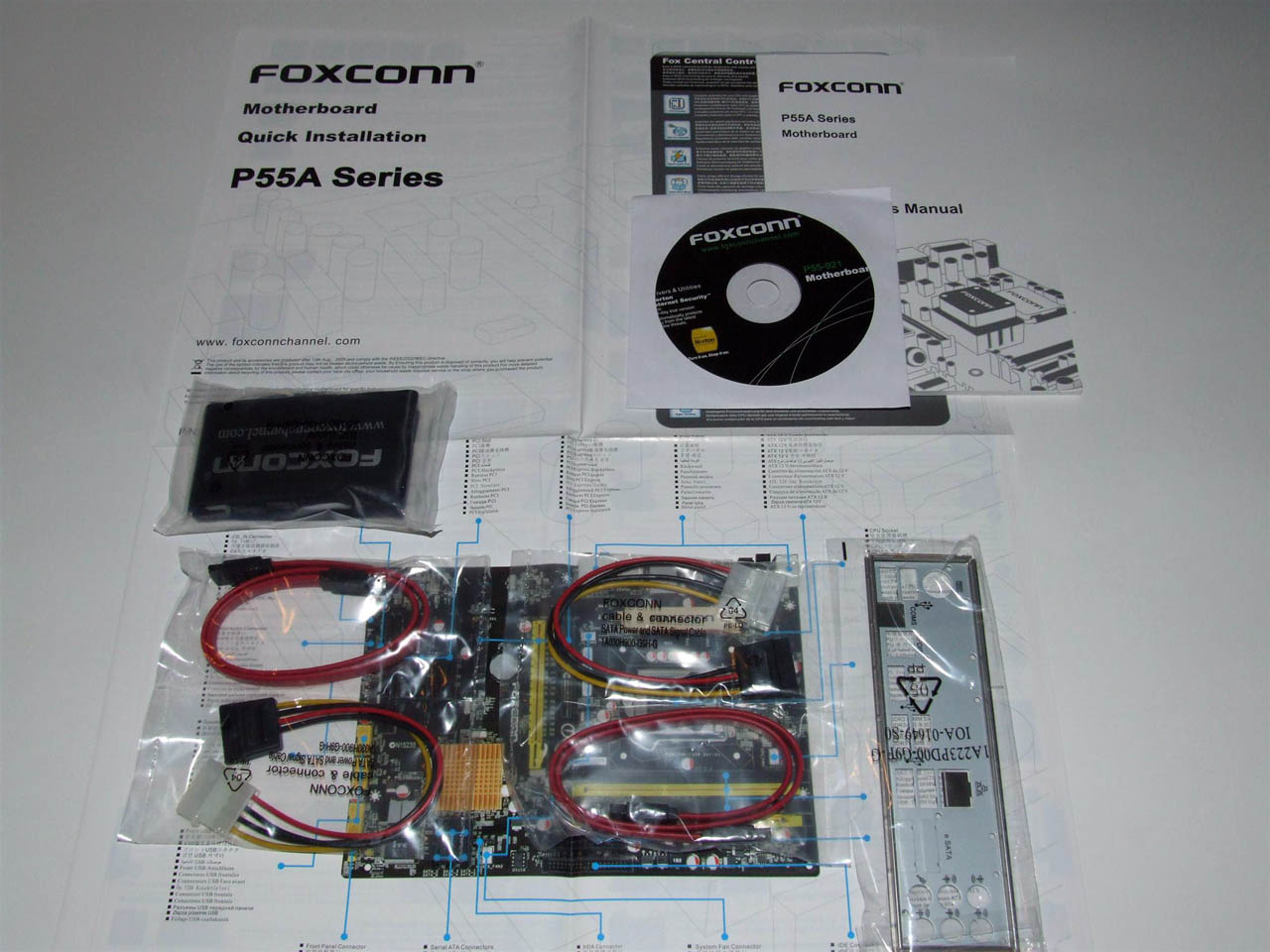

Pa nabrojimo što možemo očekivati: Foxconnov vodič za instalaciju u obliku
postera, jedan crni IDE kabel, dva SATA kabela, dva molex->SATA naponska
adaptera, I/O limić te CD s driverima te već spomenutima Nortonovim antivirusnim
softverom. Kad smo kod CD-a, spomenimo i to da smo se iznenadili ubacivanjem
i pokretanjem istog. Dočekalo nas je full-screen svemirsko okruženje te popis
drivera za instalaciju s mogućnošću automatske instalacije. S obzirom da smo
testirali ploču i na XP te Windows 7 sustavima, primjetili smo kako dotično
sučelje i nije radilo na potonjem, tako da smo morali ručno instalirati neke
komponente, dok je na Windowsima XP radilo sve kako treba.

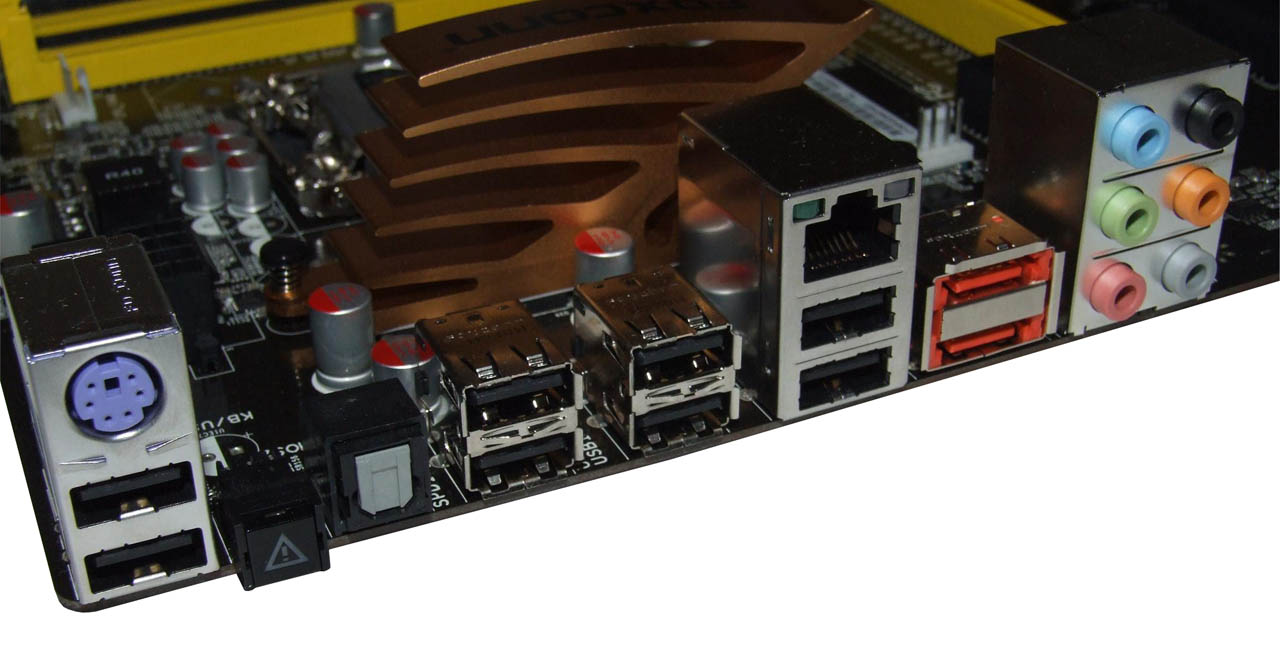

Da se radi o ploči orijentiranoj na multimediju, dovoljno govori pogled na
opremljenost back-panel konektora.

I/O back panel:

  • 1 x PS/2 port
  • 2 x eSATA porta
  • 1 x S/PDIF out Optical port
  • 1 x Clear CMOS Button
  • 1 x Audio jack supports 6 jacks
  • 8 x USB 2.0 portova
  • 1 x RJ45 LAN port

Specifikacije:

  • Podržani procesori:
    • Intel Core i7,Core i5, socket L1156
  • Čipset:
    • Intel P55 Express
    • Front Side Bus: 2.5GT/s DMI
  • Dodatni kontroleri:
    • VIA1828S 7.1 HD Audio
    • Broadcom 57780 LAN 10/100/1000 Mbit
    • Marvell 88SE6121 sSATA
  • Memorija:
    • 4 x DIMM, Dual channel DDR3 1333/1066, maksimalno 16GB
  • Utori:
    • 1 x PCI Express 2.0 x16 utor
    • 1 x PCI Express x4 utor
    • 1 x PCI Express x1 utor
    • 3 x PCI utor
  • ATA konektori:
    • 6 x SATA konektora sa podrškom za SATA RAID 0, 1, 5, 10, Intel Matrix
      storage technology
    • 2x eSATA
    • 1x IDE
  • Ostalo:
  • PCB: Micro ATX Form Factor (12" x 8.4")



    Layout

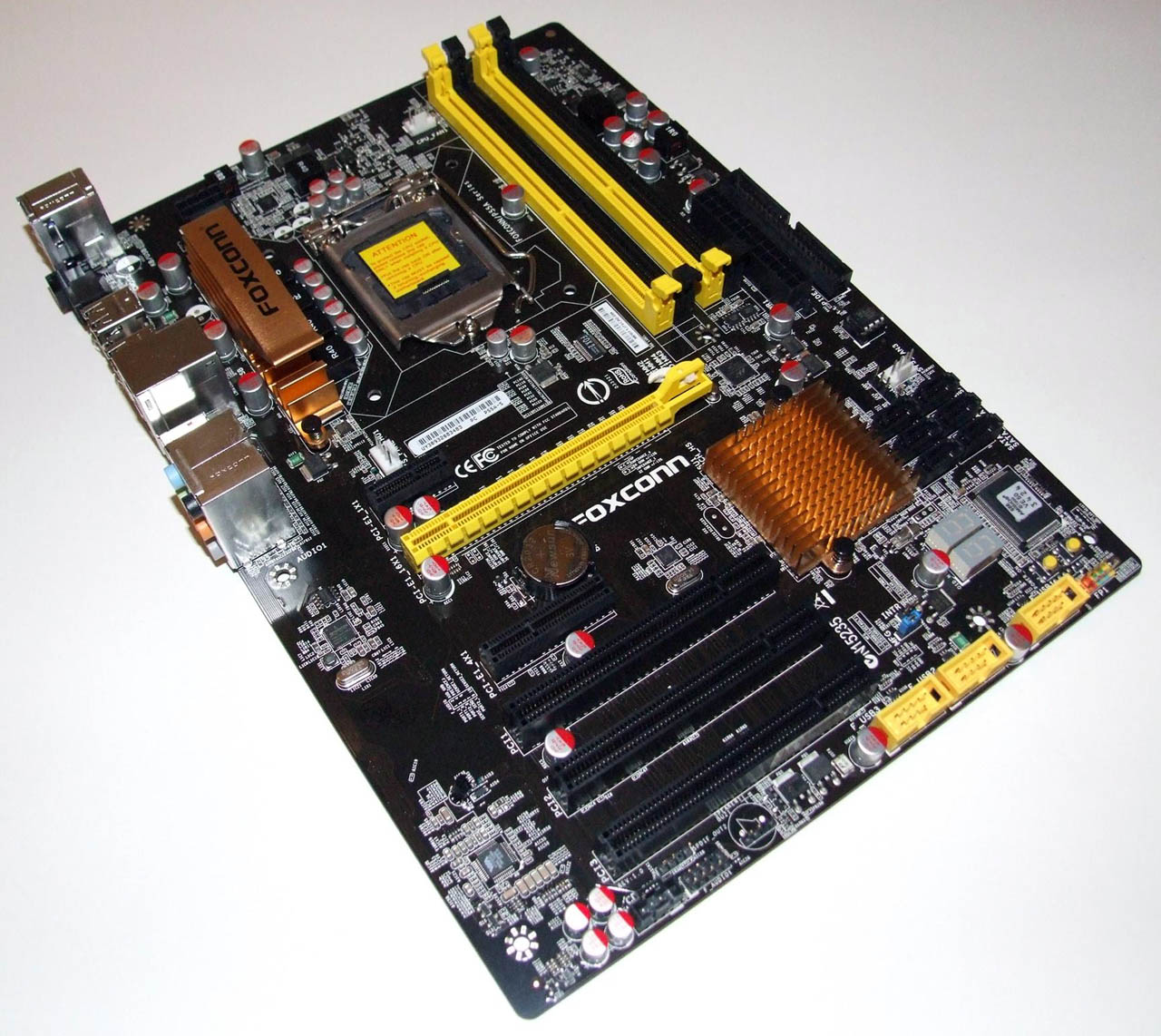

    Na prvi pogled možemo vidjeti kako se radi o ploči čistog i jednostavnog
    dizajna, te srezane veličine PCB-a (s desne strane) radi kresanja troškova
    vjerojatno. Estetski, sama ploča je lijepo dizajnirama u crno-žutoj kombinaciji,

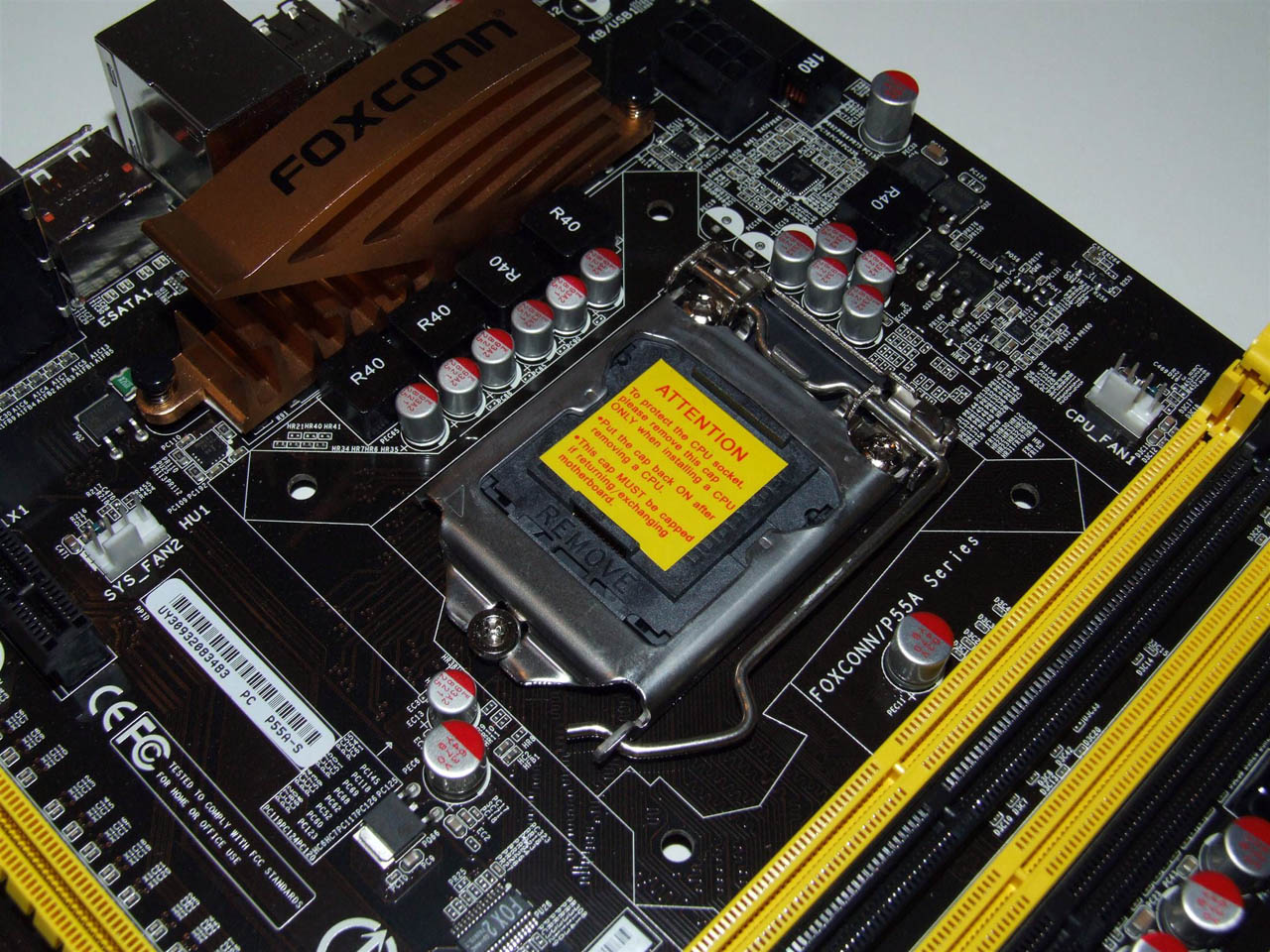

    bez pretjerivanja s napadnim bojama. Prostor oko socketa je vrlo čist i pristupačan,
    tako da problema sa instalacijom hladnjaka u bilo kojoj orijentaciju i bilo
    kojih veličina neće biti. 8-pinski EPS konektor je postavljen na dobrom mjestu,
    u gornjem desnom rubu, kao i veći 24-pinski ATX koji je postavljen uz sam

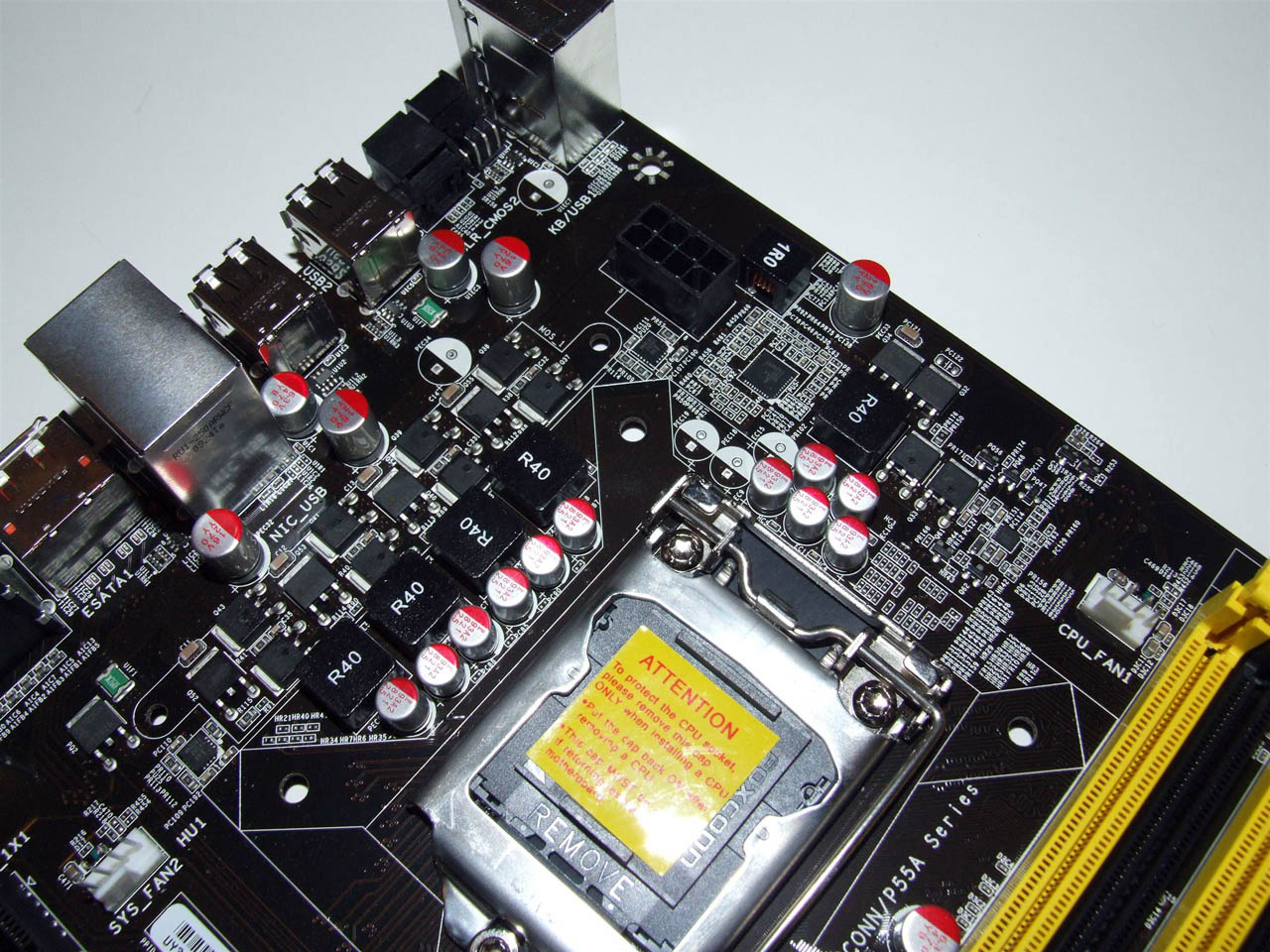

    desni, gornji rub ploče. Ploča koristi petero-faznu analognu regulaciju napona.
    Skidanjem VRM hladnjaka lako se uočava po tri seta MOSFET-a na svaku zavojnicu.

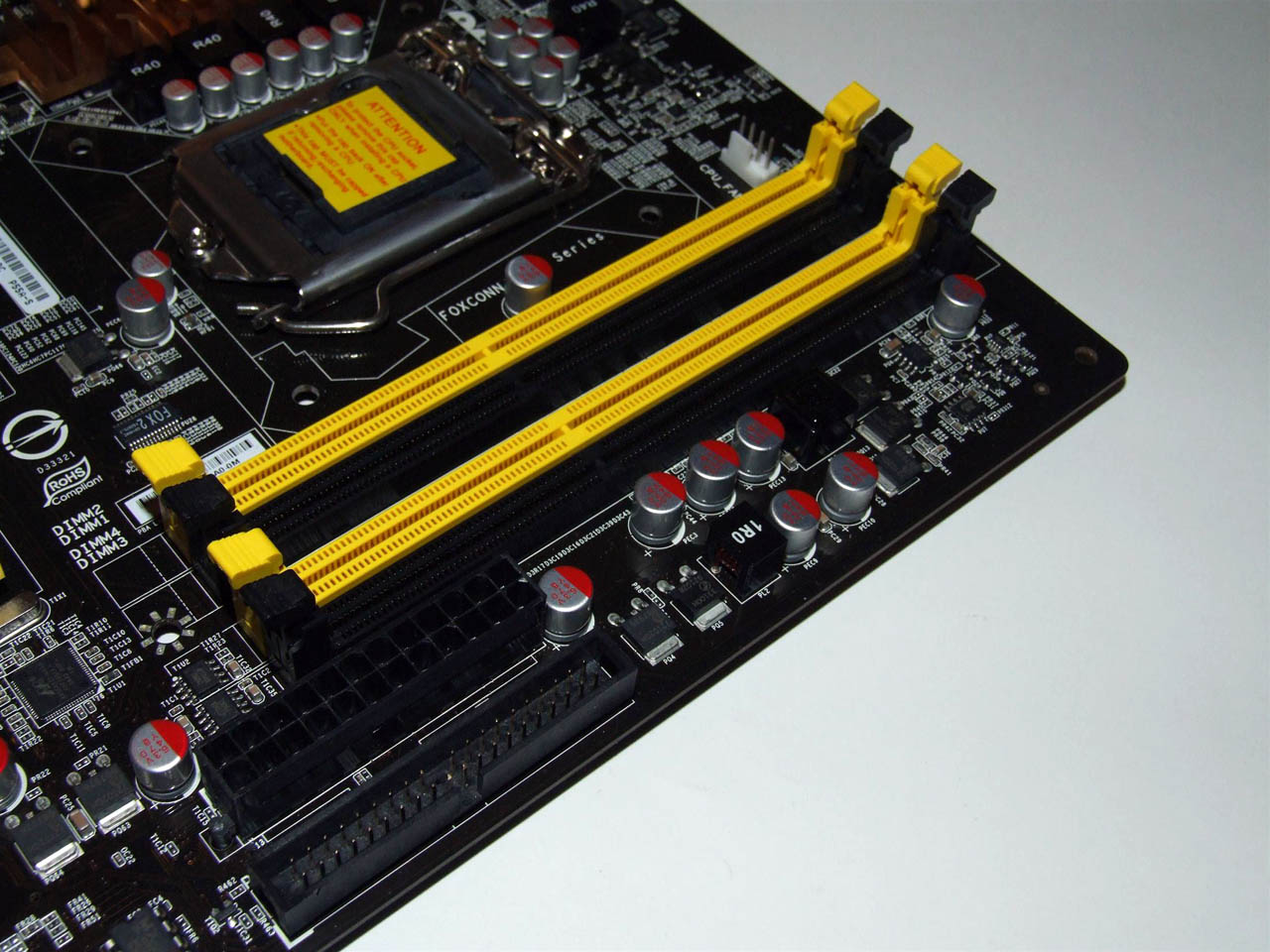

    S desne strane tu se nalaze četiri 240-pinska DD3 DIMM utora koji ukupno podržavaju
    do 16GB memorije. Inače ploča podržava i XMP profile, ukoliko ih memorija
    naravno ima.

    Hlađenje ploče je odrađeno skromno, ali u praksi efektno. Na MOSFET-ima regulacije
    napona se nalazi oveći aluminijski blok koji je fiksiran plastičnim push-pinovima.
    U radu se ne zagrijava pretjerano, no skidanjem istog možemo vidjeti kako
    baš i ne nasjeda najbolje na sredinu čipova, što je ujedno i boljka svih ploča
    koje imaju push-pinove na sebi, tako da nećemo uzeti ovo za neki veliki minus.
    S druge strane, na čipsetu se nalazi low-profile aluminijski hladnjak koji
    se u radu nije pretjerano zagrijavao, čak ni pod opterećenjem. Skidanjem istog
    smo vidjeli kako se za kontakt koristila "žvaka", tako da se grijanje
    smanjilo zamjenom i stavljanjem normalne paste.

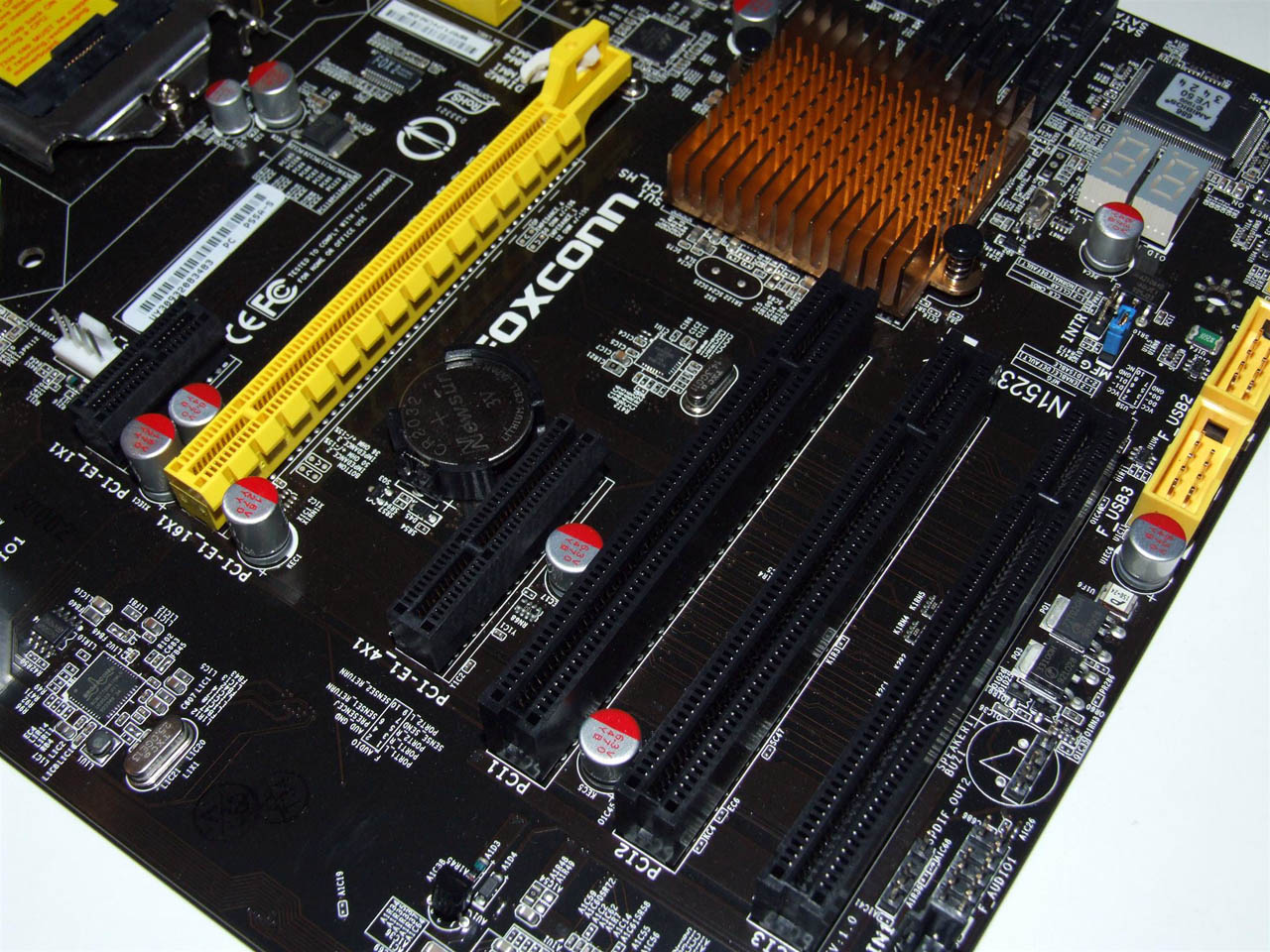

    Nadalje, prijeđimo na ostale utore na ploči, a to su PCI. Nalazimo šest PCI
    utora, od čega imamo po jedan PCI-E x1, PCI-E x16, te PCI-E x4, i naposljetku
    i tri klasična, 32-bitna PCI utora. Raspored utora je prilično dobro riješen
    tako da i prilikom korištenja dual-slot grafičkih kartica ne gubite niti jedan
    PCI utor. Samim time što ploča dolazi sa tri PCI utora, odnosno što ne dolazi
    sa drugim PCI-E x16 utorom ukazuje kako je Foxconn s ovom pločom ciljao na
    multimediju i korisnike kojima su stvari kao što su Crossfire ili SLI mogućnosti
    nepotrebne i suvišne.

    Po pitanju proširivosti, obratimo pozornost na konektore razasute diljem
    ploče. Tu su tri 4-pinska konektora (jedan CPU, a ostali SYSTEM konektori),
    koji imaju mogućnost regulacije ventilatora iz BIOS-a. Na donjem rubu ploče
    jasno vidimo tri seta pin-outa za dodatne USB konektore. Inače, ukupno ih
    ima 14 na ploči. Od toga je njih osam raspoloživo preko back-panela, a ostalih
    šest preko, već spomenutih, pin-outa na ploči. U blizini su i pin-outi za
    front-panel konektore/audio, IrDA, SPDIF_out, CD-in, te naposljetku za zvučnik.

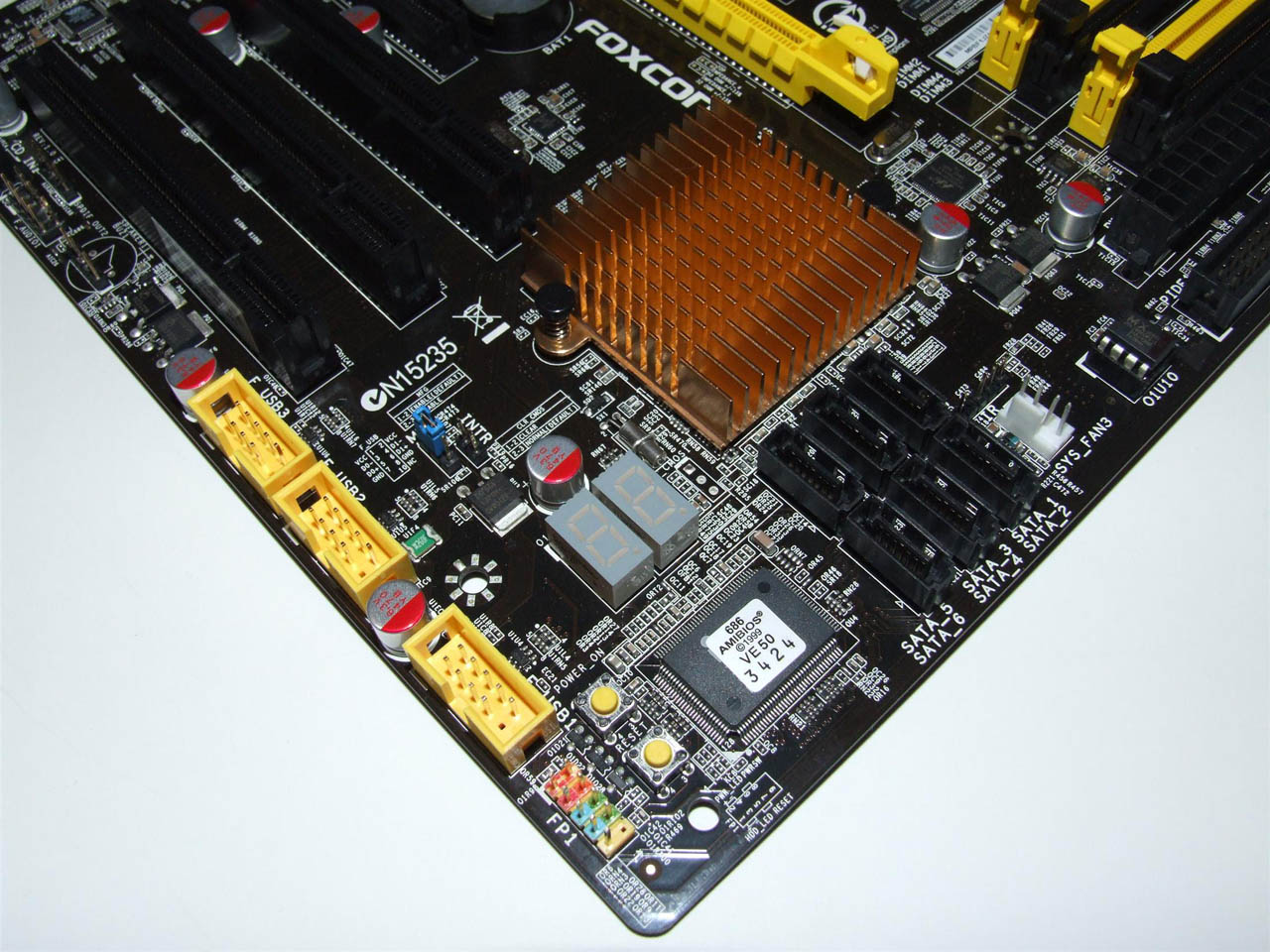

    Ploča dolazi sa ukupno šest SATA konektora koji dolaze sa hot-plug te NCQ
    mogućnostima. Dotični su mogli biti i ponešto bolje smješteni. No, realno,
    ni ovako ne predstavljaju problem jer nisu blizu grafičkoj kartici, a pošto
    se nalaze pomaknuti uz rub, ne bi trebali raditi problem oko rasporeda kablova.

    Od čipovlja na ploči tu je više manje skromna postava. Za mrežne mogućnosti
    zadužen je Broadcomov 57780 čip, dok je za zvučni podsustav ovdje pomalo nestandardni
    VIA-in 1828S čip s podrškom za HD 7.1 zvuk. Marvellov čip naziva 88SE6121
    je tu za mogućnosti dodatnih eSATA te IDE konektora na ploči. Za one koje
    zbunjuje samo jedan čipset na ploči, evo kratkog pojašnjenja – P55 čipset
    je prvo Intelovo single-chip rješenje. Tome je tako iz razloga što je memorijski
    kontroler integriran u procesor, tako da više nema potrebe za zasebnim northbridgeom.
    Ono što nas je svekako iznenadilo kod ovakve ploče jest to što ploča dolazi
    sa dvoznamenkastim LED displayom za dijagnostiku, te onboard tipkama za paljenje
    i reset računala, a koje vidimo većinom na overclockerski nastrojenim te nekim
    skupljim pločama. Svakako dobrodošla stvar.
