G.Skill Ares F3-2133C11Q-16GAO – četiri brza kanala
Datum objave 17.05.2012 - Danijel Pavlović
Opis
Novi Aresi dolaze u plastičnom prozirnom pakiranju, a sudeći po obliku, isto se koristi i za RipjawsZ modele s nešto višim heatspreaderima. Pakiranje je jednostavno, a na njemu je istaknut G.Skillov logotip te naziv serije iz koje ovaj memorijski kit potječe. Moduli se nalaze s prednje i stražnje strane pakiranja. Testirani Aresi su, kako smo spomenuli u uvodu, namijenjeni prvenstveno X79 platformi i četverokanalnoj konfiguraciji za koje su i posebno testirani. Unutar pakiranja se nalazi kartonski okvir koji nam daje više informacija vezanih za ovu memoriju, a uz njega, G.Skill je priložio i naljepnicu za kućište, karakteristične crvene boje. Sa stražnje strane pakiranja, na gornjem desnom rubu istaknuta je deklaracijska naljepnica na kojoj su navedene latencije i brzina memorije. Nadalje, tu je istaknuta i G.Skillova doživotna garancija na ove module, ali i na njihove ostale memorije u ponudi.
G.Skill je sa ovom novom Ares serijom išao na niskoprofilno dizajnirane heatspreadere što znači da su idealni za sve koji imaju gabaritima veće hladnjake za procesore koji bi u suprotnom svojom veličinom otežavali ili u potpunosti onemogućili njihovu instalaciju bez skidanja istog. U pitanju su hladnjaci brončane boje koji su ispunjeni manjim prorezima i perforacijama kako bi moduli bili što adekvatnije ohlađeni. Boja hladnjaka i crnog PCB-a čini vizualno atraktivnu kombinaciju same memorije. Ovakva kombinacija bi odlično izgledala u kombinaciji s recimo Gigabyteovom X58A-OC koja je dolazila s narančastim DIMM utorima. Na sredini prednje strane heatspreadera se nalazi naljepnica na kojoj je istaknut G.Skillov logotip, te naziv serije ove memorije - Ares. Sa stražnje strane se nalazi deklaracijska naljepnica bijele boje. G.Skill već neko vrijeme prakticira ubacivanje hologramske naljepnice koja dokazuje kako se zaista radi o originalnom G.Skill proizvodu. Na njoj je također navedeno i vrijeme proizvodnje ovog memorijskog kita. Naš je proizvoden nedavno - u trećem mjesecu ove godine. Sa svake strane PCB-a se nalazi po osam memorijskih čipova. Po pitanju izvedbe hlađenja, posao je odrađena korektno što znači da heatsinkovi adekvatno sjede na čipovima, a prilikom duljeg perioda rada ostaju tek mlaki na dodir, što znači da aktivno hlađenje nije potrebno.
|
||||||||||||||||||
Uz navedeno, na deklaracijskoj naljepnici je navedena i puna oznaka ovog modela - F3-2133C11Q-16GAO. F3 (kao i PC3) označava da se radi o DDR3 memoriji, broj 17000 označava teoretsku propusnost, koji podijeljen s brojem osam daje pravu brzinu ove memorije a to je - 2133MHz. C11 označava prvu CL latenciju, dok su ostale redom 11-11-30. Command Rate je postavljen na 2T. Nadalje, Q-16 označava kako se radi o 16 GB memorijskom kitu, dok sufiks "GAO" ističe iz koje "obitelji" ovi moduli potječu. Isto tako, Aresi su deklarirani za rad na 1.6 V, što je nešto više od maksimalno preporučene vrijednosti od strane Intela. Iz ovog razloga, učitavanjem XMP profila s kojim je ova memorija opremljena, VCSA napon (odnosno napon memorijskog kontrolera u procesoru) se diže sa 0.95V na 1.05V, što je i dalje sigurna i prihvatljiva vrijednost za svakodnevni rad. Također smo primijetili kako je G.Skill iz određenog razloga ubacio dva vrlo slična XMP profila, s razlikom u tri sekundarne latencije koje su možda ovdje radi povećanja kompatibilnosti s nekim pločama (samo pretpostavka). Iz deklariranih vrijednosti (prilično opuštene latencije) imamo prilike vidjeti kako se ovdje ne radi o overclockerskoj memoriji, nego je namijenjena za korisnike koji žele kompromis po pitanju kapaciteta, brzine i cijene. Isto tako, budući da se radi o 4GB modulima, Aresi su optimizirani kako za Z68 platformu (dvokanalni memorijski kitovi), pa tako i za X79 (četverokanalni memorijski kitovi). Šlag na kraju je doživotno jamstvo koje G.Skill daje na sve svoje memorije. Ovo pravilo nažalost vrijedi samo za SAD, dok je to u ostalim zemljama, u većini slučajeva, smanjeno na deset godina, dok neki dućani to smanjuju na tek tri godine, kao što je to slučaj kod nas u Hrvatskoj.
Test sistem, način testiranja i overclocking
|
||||||||||||||||
|
||||||||||
Način testiranja
G.Skillove Arese smo testirali na Sandy Bridge-E platformi. Slično kao i kod Sandy Bridge platforme, mogućnosti "finijeg" overclockinga su poprilično ograničene na podržane memorijske djelitelje ove platforme - 1600/1866/2133/2400/2666 MHz. Baseclock nam daje na volju sitnije korigiranje frekvencije u vidu povećanja, odnosno smanjenja od oko 5% (ovisno od primjerka procesora) u odnosu na tvorničkih 100 MHz. Ovo smo ograničenje pokušali kompenzirati sa 125 MHz strapom, tako da ćete vidjeti i rezultate s njime u kombinaciji. Ostatak testne konfiguracije se sastojao od Intelovog četverojezgrenog i7-3820 procesora, Asusove P9X79 matične ploče, GeForce 7300GT grafike, te Antecovog HCP-1200W napajanja. Za testiranje smo koristili dvije aplikacije - Super Pi 32M za mjerenje vremena koje je potrebno za izvršavanje testa te AIDA64 memorijski benchmark za mjerenje propusnosti memorije na pojedinim konfiguracijama frekvencije, odnosno latencija. Primeov Blend test smo koristili za testiranje stabilnosti memorije. Usporedili smo performanse memorije na 1333, 1600, 1866, 2133, 2400MHz s različitim setovima latencija te naposljetku i na XMP postavkama.
Overclocking
|
|||||||||||||||||||||||||||
Kako smo već spomenuli, Arese smo overclockirali na Asusovoj X79 P9X79 matičnoj ploči. Procesor se pokazao kao solidan overclocker pa smo se nadali i nešto višoj baseclock frekvenciji u konačnici. Memoriju smo testirali na 1.6 V te na 1.7 V. Isprobali smo dizanje napona na 1.72 V pa kasnije i 1.75 V ne bi li dobili mogućnost dodatnog stezanja latencija, no na kraju smo primijetili kako skaliranja ipak nije bilo, pa smo se zadržali na sigurnim vrijednostima. Gdje smo mogli, tj. gdje je bilo prostora za to - jednomjerno smo stezali latencije, no u određenim situacijama je ipak bilo potrebno olabaviti tRCD, a na višim frekvencijama i tRFC latencije kako bismo ustabilili memoriju na duže staze. Isto tako, u odnosu na tvorničkih 2T, išli smo na varijantu sa stegnutim Command Rateom na 1T, što je pak dodatno opteretilo potencijal memorije, no zato smo u konačnici dobili nešto više performanse što su i pokazali rezultati testova u usporedbi sa nešto opuštenijim XMP profilom.
Za znatiželjnike, skinuli smo heatspreadere s memorije kako bismo vidjeli o kojim se čipovima radi te da li su, kojim slučajem, rebrandirani. U igri su Hynixovi čipovi koje G.Skill u najvećoj mjeri stavlja na memorije kao što je ova - postižu solidne brzine, na račun opuštenijih latencija. Za izvlačenje maksimuma iz memorije smo izbacili dva keksa memorije, te isključili Hyperthreading na procesoru kako bismo olakšali memorijski kontroler i dobili što višu frekvenciju. U odnosu na stabilnih 2400 MHz pri kojim smo vrtili testove, ipak nismo dobili značajno veću maksimalnu frekvenciju. Zaustavili smo se na 2440 MHz pri CL 11-12-11-30-2T, sa 1.73 V, kod kojih je procesor radio na 4.27 GHz sa baseclockom na 101.7 MHz. Sve u svemu - dosta dobar rezultat za memoriju deklariranu na 2133 MHz.
|
||||||||||||||||||||||||
Nakon što smo završili s prvim krugom testiranja, za kraj smo pokušali probati nešto drukčiji pristup koji do sada nismo koristili, a nismo imali ni prilike koristiti do izlaska Sandy Bridge-E platforme. Koristili smo 125 MHz procesorski strap kako bismo pokušali popuniti frekvencijske "rupe" i vidjeti što memorija može na nešto višem naponu. Prilikom dizanja procesorskog strapa diže se i njegova finalna brzina, tako da smo za razliku od prvotne 43x100MHz kombinacije, koristili 34x126.5MHz pri čemu smo dobili točno 4300MHz u obje varijante. Za početak smo koristili stegnutije CL6 i CL7 latencije gdje se Aresi nisu baš proslavili kao ni kod korištenja istih sa 100 MHz strapom. Očekivali smo mogućnost dobivanja memorije na ~1600MHz sa CL7, no pri tome nažalost nismo uspjeli. Dobili smo gotovo 100MHz više sa CL8, te preko 150MHz više u slučaju CL9 seta latencija što je već bilo bolje. Prelaskom na CL10, pokušali smo dobiti 2153MHz, no memorija se ipak nije pokazala stabilnom - rušila se već u Super Pi-ju. Sa CL11 odmah u startu nismo očekivali pomaka budući da je sljedeći množitelj bio 2666MHz koji je bio ipak prevelik zalogaj za Arese neovisno od povišenog napona na 1.75 V i dodatnog opuštanja latencija na CL12.
Rezultati testova
| AIDA64 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Read (MB/s) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Write (MB/s) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Copy (MB/s) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AIDA64 Memory Benchmark nam je poslužio za mjerenje memorijske propusnosti u različim postavkama memorije. Pri test na redu bio je test čitanja memorije. Iako se ponekad znaju dogoditi nelogičnosti prilikom mjerenja, ovdje to nismo iskusili tako da vidimo uredno skaliranje u performansama. Aresi na 2400MHz unatoč najopuštenijem setu latencija drže prvu poziciju, dok drugu drži na 2133MHz pri CL10. Aresi na XMP postavkama su se smjestili na četvrtoj poziciji, što znači da smo uz minimalan trud dobili memoriju na deklariranoj brzini, ali uz zategnutije postavke što je rezultiralo povećanjem u performansama. Na samom se kraju nalazi 1333MHz konfiguracija pri CL7. U testu zapisivanja nema puno odstupanja budući da se baseclock frekvencija nije mijenjala izuzev kod strapa 125 kod kojeg smo ga podigli za 1.5 MHz što se očitovalo i u prve četiri pozicije u testu. Na samom kraju nas čeka test kopiranja kod kojeg se javlja praktično identičan scenarij kao kod testa čitanja što nam je ponovno pokazalo uredno skaliranje memorije u ovisnosti od frekvencije, odnosno nižih latencija.

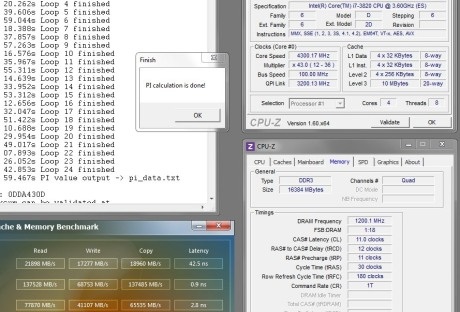

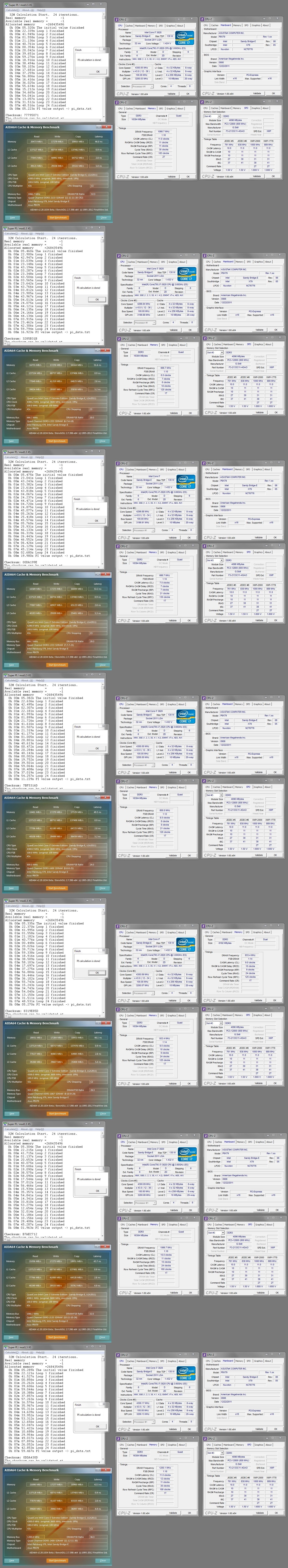

* Screenshotovi AIDA64 i SuperPi 32M testova pri 1.6 V (slika veličine ~3.0 MB)
Uz AIDA64 Memory Benchmark za testiranje i utvrđivanje adekvatnog skaliranje memorijske propusnosti, koristili smo i Super Pi 32M test. U prvom krugu testiranja korišten je procesorski strap 100 MHz na kojem smo odradili ukupno sedam različitih testova - XMP postavke, 1333 MHz - CL6, 1333 MHz - CL7, 1600 MHz - CL8, 1866 MHz - CL9, 2133 MHz - CL10 i 2400MHz - CL11. Baš kao i kod AIDA64 testa, primijetili smo poboljšanje u finalnom Super Pi 32M rezultatu. Na prvoj se poziciji dakle nalazi 2400 MHz CL11 konfiguracija, na drugoj 2133MHz CL10, a na četvrtoj Aresi na XMP postavkama sa 4 sekunde razlike u odnosu na istu frekvenciju sa stegnutijim latencijama.

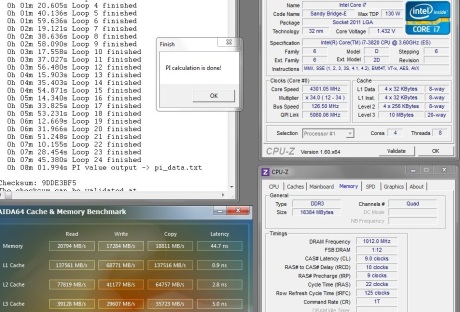

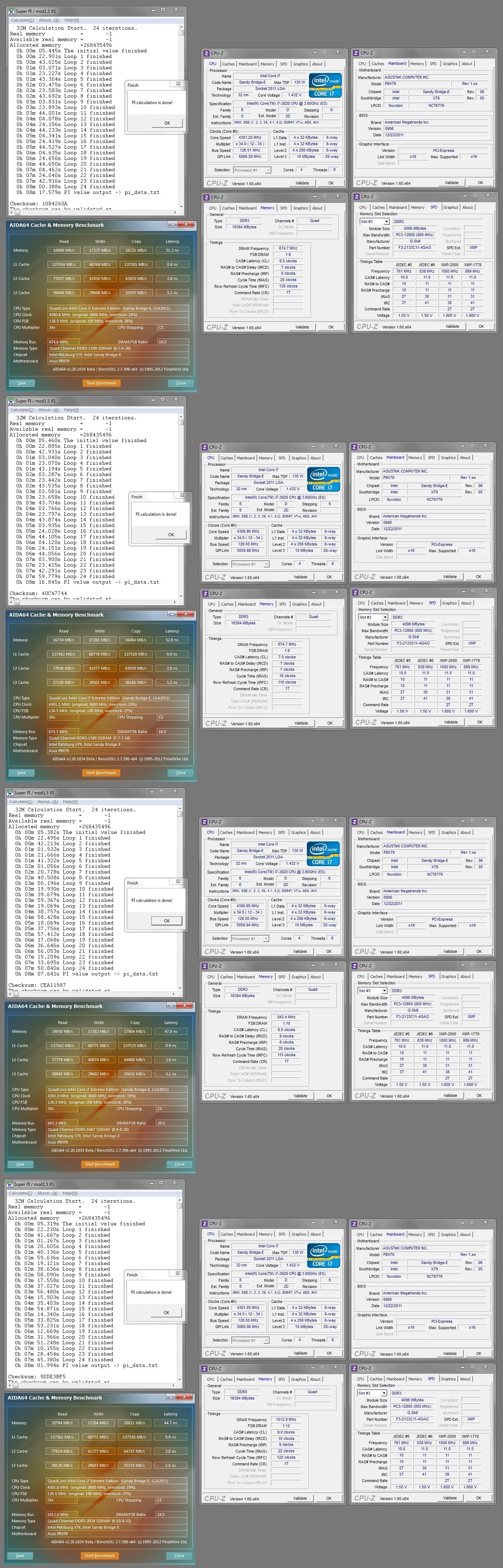

* Screenshotovi AIDA64 i SuperPi 32M testova pri 1.7 V (slika veličine ~2.0 MB)
U drugom krugu testiranja koristili smo procesorski strap 125 MHz s kojim smo odradili ukupno četiri različita testa - 1349 MHz - CL6, 1349 MHz - CL7, 1687 MHz - CL8 te 2024 MHz - CL9. U svakoj smo varijanti koristili Command Rate postavljen na 1T u odnosu na deklariranih 2T. Kako smo spomenuli ranije u testu, sa 125 MHz strapom smo dobili nešto bolje rezultate u pojedinim dijelovima testiranja, no nažalost nismo uspjeli dobiti 2351 MHz sa CL10, iako smo to očekivali prvim ulaskom u sustav. Sve više od 2440 MHz koje smo maksimalno postigli je bilo previše za Arese. Bilo kako bilo, Super Pi potvrđuje ono što smo dobili u AIDA64 memorijskom benchmarku. Najbolje vrijeme u Super Pi 32M testu odnosi 2400 MHz CL11 konfiguracija, a najlošije 1349 MHz CL6.
Zaključak - Conclusion
Na testu smo imali G.Skillov memorijski kit iz njihove nove Ares serije optimizirane za Intelove X79 i Z68 platforme. Memorija je deklarirana za rad na 2133 MHz uz latencije 11-11-11-30, 2T i 1.6V. Testiranje i overclocking smo obavili na Asusovoj P9X79 matičnoj ploči i Intelovom i7-3820 procesoru. Maksimum koji smo uspjeli izvući iz ove memorije bio je 2440MHz pri CL11, 1.73V. Maksimalno stabilna frekvencija bila je odličnih 2400MHz, a na 2133MHz uz tvornički napon smo uspjeli stegnuti latencije na CL10, 1T, u odnosu na CL11, 2T koji dolaze s XMP profilom. Memorija je prilikom testiranja bila mlaka na dodir što znači da hladnjaci svoj posao odrađuju korektno, a budući da su niskog profila neće smetati kod korištenja većih hladnjaka za procesore. Cijena po kojoj možete kupiti ovu memoriju je oko 1000kn (s PDV-om) što je ujedno najjeftiniji četverokanalni memorijski kit deklariran na 2133 MHz. U odnosu na najjeftiniji četverokanalni kit, potrebno je dodati oko 300kn više, što Arese čini odličnim izborom za sve koji su željni viših brzina.
Conclusion
We have tested G.Skill's new Ares memory kit that is optimized for Intel's X79 and Z68 platforms. Memory is declared at 2133 MHz with 11-11-11-30, 2T at 1.6V. Testing and overclocking was done on Asus's P9X79 motherboard, and on Intel i7-3820 processor. The maximum frequency we could achieve was 2440MHz at CL11, 1.73V. However, the maximum stable frequency was at excellent 2400MHz. We managed to get 2133MHz at the tighter latencies – CL10, 1T in relation to the CL11, 2T that comes programmed in the XMP profiles. During the testing, Ares's heatspreaders were slightly warm, which means that the heatspreaders are doing a good job, and since they are low profile, there won't be any interference with the usage of large CPU heatsinks. Ares are priced at ~130€ (including VAT) which is the cheapest 2133MHz quad-channel memory kit here in Croatia. In relation to the cheapest quad-channel kit, you'll have to add about 40€ more, which makes Ares a great choice for all who wants higher speed memory at a reasonable price.
