G1.Sniper A88X – još jedna za gamere



 Pakiranje je standardno za G1 seriju, a na kutiji vidimo kako ploča dolazi sa nizom Gigabyteovih poznatih tehnologija od kojih je jedna i poznati Ultra Durable 4 Plus dizajn. Uz to tu je i elektrostatska zaštita, zaštita od vlage, te zaštita od iznenadnih promjena u napajanju energijom.



 Uz nju u pakiranju ne dolazi naročito bogata oprema, a sastoji se od knjižice sa uputstvima, medija sa upravljačkim programima i aplikacijama, SATA 6Gbps kabela, zaštite za stražnji I/O panel i jedne plave Gigabyte naljepnice za kućište.

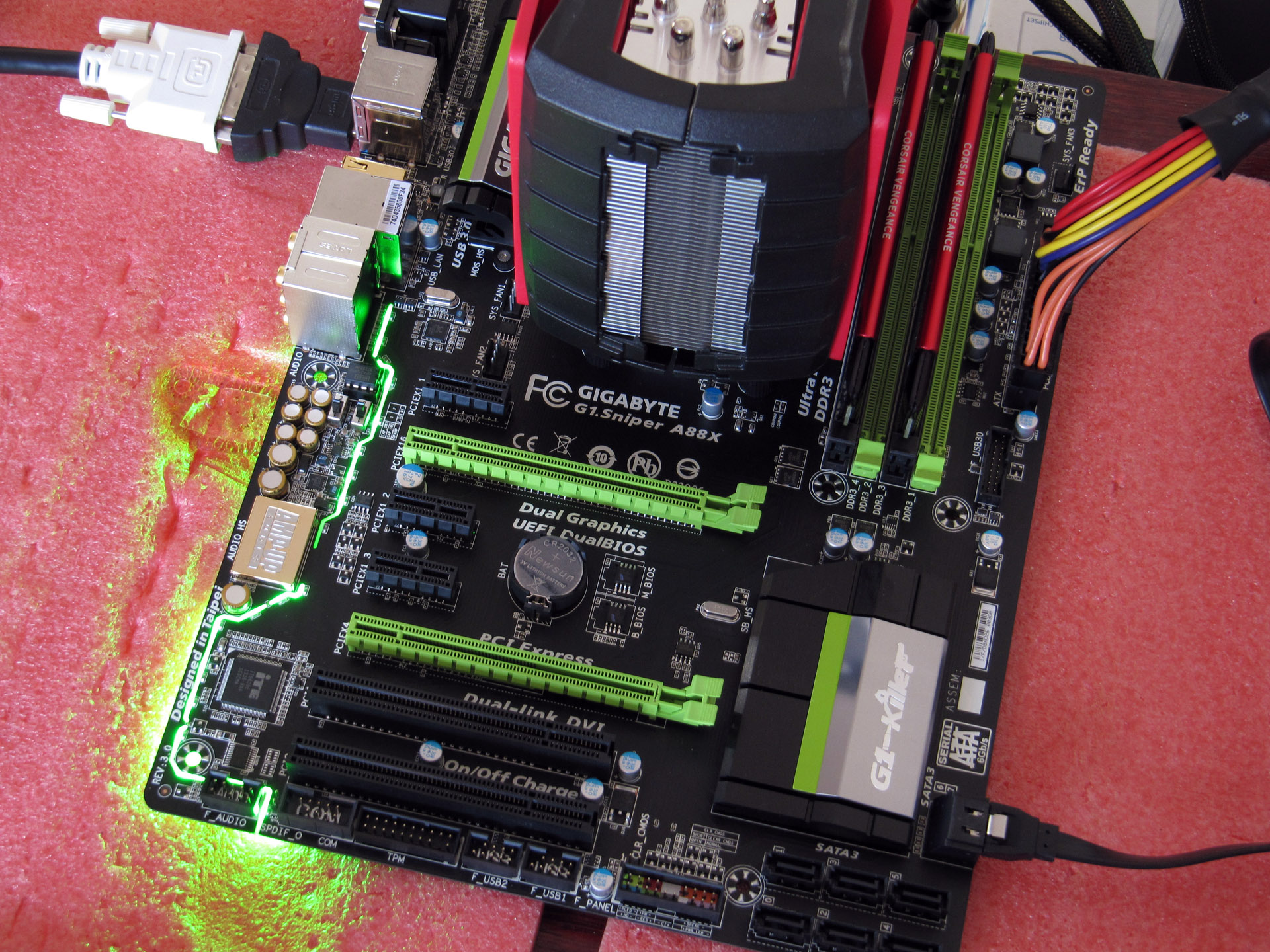

 Ova je ploča dizajnom tipičan primjerak G1.Sniper serije, pa je PCB i većina komponenata crne boje, sa zelenim elementima koji stvaraju dobar kontrast. Primamljivu vanjštinu nadopunjuju i crni pasivni aluminijski hladnjaci koji sa sebi imaju srebrne pločice sa zelenim elementom. Na hladnjaku na VRM-u se nalazi ime proizvođača, a na A88X čipu je ime serije. Oba hladnjaka su adekvatna, i relativno učinkovita sve dok ne krenemo s overclockingom kada se znatnije zagriju. Layout ploče je solidan, a manja zamjerka ide na položaj vertikalnih SATA utora i način na koji je konektor za prednji I/O panel „gurnut“ prema sredini ploče.

Specifikacije Gigabyte G1.Sniper A88X Podržani procesori FM2+ Socket: AMD A series processors AMD Athlon™ series processors Čipset AMD A88X Memorija 4 x 1.5V DDR3 DIMM sockets supporting up to 64 GB of system memory Dual channel memory architecture Support for DDR3 2400(OC)/2133/1866/1600/1333 MHz memory modules Support for AMD Memory Profile (AMP)/Extreme Memory Profile (XMP) memory modules Utori za proširenja 1 x PCI Express x16 slot, running at x16 (PCIEX16) (The PCIEX16 slot conforms to PCI Express 3.0 standard.) 1 x PCI Express x16 slot, running at x4 (PCIEX4) 3 x PCI Express x1 slots (The PCIEX4 and PCI Express x1 slots conform to PCI Express 2.0 standard.) 2 x PCI slots Onboard GPU APU with integrated AMD Radeon™ HD 8000/7000 series graphics:1 x D-Sub port, supporting a maximum resolution of 1920x1200 1 x DVI-D port, supporting a maximum resolution of 2560x1600 1 x HDMI port, supporting a maximum resolution of 4096x2160 LAN Realtek GbE LAN chip (10/100/1000 Mbit) Audio Realtek ALC898 codec High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF Out Storage Chipset: 8 x SATA 6Gb/s connectors Support for RAID 0, RAID 1, RAID 5, RAID 10, and JBOD USB Chipset: 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header) 9 USB 2.0/1.1 ports (5 ports on the back panel, 4 ports available through the internal USB headers) BIOS 2 x 64 Mbit flash Use of licensed AMI EFI BIOS Support for DualBIOS PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a Format ATX Form Factor; 30.5cm x 22.5cm Interni I/O portovi 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 8 x SATA 6Gb/s connectors 1 x APU fan header 3 x system fan headers 1 x front panel header 1 x front panel audio header 1 x S/PDIF Out header 1 x USB 3.0/2.0 header 2 x USB 2.0/1.1 headers 1 x serial port header 1 x Clear CMOS jumper 1 x Trusted Platform Module (TPM) header 2 x gain control switches Jedinstvene značajke Support for @BIOS Support for Q-Flash Support for Xpress Install Support for EasyTune Support for Smart Recovery 2 Support for ON/OFF Charge

Ploča podržava AMD-ovu A-seriju APU-a na FM2 i FM2+ ležištima, a ovaj je model napravljen za rad sa Kaveri APU-ima, premda podržava i starije. Napojna jedinica je solidno dimenzionirana za takvu vrstu procesora, te podnosi overclocking. Ipak, kada krenemo sa overclockingom brzo ćemo vidjeti kako je hlađenje područja oko VRM-a nužnost. Na ploču je moguće ugraditi do 64GB memorije brzine do 2400MHz, a tu je i podrška za AMP i XMP profile. Do memorijskih utora su se smjestili 24-pinski ATX konektor i jedan interni USB3.0 konektor.

Na južnom se dijelu ploče nalazi za nju vrlo bitan audio podsistem. Ovaj je baziran je oko Realtekovog ALC898 čipa, a kao i na ostatku G1.Sniper serije, audio jedinica je odvojena od PCB-a posebnim osvijetljenim putem. Sa te audio strane nalaze se Nichiconovi Pro kondenzatori, izmjenjivo operacijsko pojačalo (AMP-UP), pozlaćena zaštita za audio kontroler, te Gain Boost prekidači (2.5x i 6x). Rezultat je kvalitetan zvuk koji se svakako osjeti ako korisnik ima kvalitetnije slušalice ili zvučnike. Ploča ima i tzv. noise-less USB DAC-UP port za eksterni DAC. Proširenja su moguća putem jednog PCIe x16, jednog PCIe x4, tri PCIe x1 te dva PCI slota. Ploča podržava 2-way Crossfire kombinaciju kartica te DualGraphics. Po pitanju pohrane podataka tu je osam SATA 6Gbps portova, sa podrškom za RAID 0/1/5/10 i JBOD kombinacije polja. USB portova je ukupno 13. Četiri su po USB3.0 standardu (dva na stražnjem I/O portu i dva na ploči), te devet USB2.0 portova (5 na I/O i 4 na ploči).

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse port
• 1 x D-Sub port
• 1 x DVI-D port
• 1 x HDMI port
• 2 x USB 3.0/2.0 ports
• 4 x USB 2.0/1.1 ports
• 1 x RJ-45 port
• 1 x optical S/PDIF Out connector
• 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)





Ploča se u radu pokazala vrlo stabilnom, a tek se pri overclockingu hladnjaci znaju jače zagrijati pa ih je potrebno hladiti. To jače zagrijavanje je uzrok nešto slabijem OC rezultatu, pri čemu smo sa A10-6790K APU-om postigli stabilnih 4.4GHz, baš kao i sa A10-6800K. Klasično UEFI sučelje je solidno posloženo i intuitivno za korištenje.  Sa softverske strane je sve već viđeno ranije i tu nema nikakvih novosti.

Test sistem

Test sistem :: Hardware Platforme Gigabyte G1.Sniper A88X Procesor(i) AMD A10-6790K; AMD A10-6800K Memorija 2x 4GB DDR3 Corsair @ 2400MHz Grafičke kartice Integrirana AMD;Driveri: Catalyst 14.3b Zvučna kartica On Board Napajanje Thermaltake Grand 1.05kW Hard disk(ovi) Intel DCS3500 480GB;OCZ Vector 150 120GB DVD-RW HP GSA-H60L



Testni sistem :: Software OS Windows 7 Ultimate 64-bit SP1;Windows 8.1 Chipset datoteke Intel 9.1.0.1007 DirectX verzija 11 AIDA 64 Extreme Edition v.4.2 7-Zip v9.20 3DMark v2.0 Score PCMark 7 Score

  Način testiranja i overclocking

 Način testiranja je kao i uvijek poprilično standardan u kojem mjerimo performanse kombinacije ploča/procesor/memorija. Za ovaj smo test nešto skratili broj benchmarka, jer su 7-Zip i memorijska propusnost, uz univerzalni PCMark7 i 3DMark dovoljni kako bi stekli sliku o performansama ploče. U tablicama ćete vidjeti i usporedbu sa jednom ASUS A88X pločom i jednom starijom ASRock A85. Gigabyteove se ploča pokazala vrlo stabilnom u radu i nije nam stvarala nikakve probleme tijekom čitavog testiranja.  Kao što smo ranije napisali hladnjaci na ploči se zagriju na normalne vrijednosti nakon dugotrajnog opterećenja, no kada overclockiramo temperature porastu do visokih razina i nužno je usmjeriti strujanje zraka preko VRM hladnjaka. S obzirom na to, čini nam se i kako su overclocking performanse malo patile jer smo naš APU stabilno uspjeli natjerati na tek 4.4GHz, dok je na drugim pločama radio i na 4.5GHz. Stoga bi Gigabyte u nekoj sljedećoj reviziji ipak trebao razmisliti o efikasnijem hlađenju. Sve ovo naravno, odnosi se samo na overclocking.

[ichart headers="ID, Score" title="PCMark7" htitle="Score" labels="Gigabyte G1.Sniper A88X,Asus A88X-PRO,ASRock FM2A88X Extreme 4+" values="4241,4232,4225" colors="orange,blue,blue" height="600" min="0" max="4300"] Kao i uvijek, razlike među pločama su minimalne i na kraju se sve svodi na cijenu, te želje i potrebe kupaca za opremom. Ipak, Asusov je model pokazao nešto bolju stabilnost prilikom overclockinga pa će i to utjecati na konačnu ocjenu. [ichart headers="ID, Score" title="3DMark Fire Strike" htitle="Score" labels="Asus A88X-PRO,Gigabyte G1.Sniper A88X,ASRock FM2A88X Extreme 4+" values="1094,1093,1092" colors="blue,orange,blue" height="600" min="0" max="1100"] Performanse integrirane grafike su kod svih iste. Nažalost, još uvijek nemamo novi Kaveri u našem labu kao trajni primjerak, pa smo prisiljeni testirati sa starijim modelima. [ichart headers="ID, MIPS" title="7-Zip" htitle="MIPS" labels="Asus A88X-PRO,Gigabyte G1.Sniper A88X,ASRock FM2A88X Extreme 4+" values="12012,12009,12002" colors="blue,orange,blue" height="600" min="0" max="12100"] I sirove performanse CPU jezgri u APU-u su skoro identične na svim pločama. [ichart headers="ID, MB/s" title="AIDA64 RAM" htitle="MB/s" labels="G1.Sniper A88X @ READ,G1.Sniper A88X @ WRITE,G1.Sniper A88X @ COPY" values="19733,9631,17965" colors="blue,red,green" height="600" min="0" max="20000"] Za kraj, memorijska propusnost gdje se vidi kako su Write performanse malo zakinute i kako memorijski kontroler ne daje jednolične performanse.

G1.Sniper A88X je solidno izbalansirana ploča, sa zadovoljavajućom količinom opreme i kvalitetnom izvedbom. Dizajn ploče, kao uostalom i svake Sniperice je vrlo privlačan, a Gigabyte je napravio i dobar posao oko razmještaja komponenata na ploči, uz tek sitnije zamjerke. UEFI je dobar, zadovoljavajuće brz i pregledan. Najbolji dio ploče je svakako audio jedinica koja pruža vrlo kvalitetan zvuk bilo da je riječ o kvalitetnim zvučnicima ili slušalicama. Najveća mana je pak pojačano zagrijavanje prilikom overclockinga i samim tim nešto malo lošiji OC potencijal. Zbog svih pozitivnih karakteristika, vrijedi izdvajanja 800 kuna kolika joj je cijena u domaćim dućanima informatičke opreme, ukoliko tražite ploču za vaš novi Kaveri APU.
