Gigabyte GT220 1GB Overclocked

Kartica je pakirana u kartonsko pakiranje prepoznatljive Gigabytove grafike koje na prednjoj strani ima najbitnije informacije o proizvodu, dok se one malo općenitije nalaze na stražnjoj. Unutar kutije je pakirana u antistatičku vrećicu te pjenasto ležište koje ju štiti od eventualnih udaraca tijekom transporta.

Čini se kako su u zadnje vrijeme zarade proizvođača na grafičkim karticama minimalne, jer svaki puta bundle razočara. Uz ovaj model dolazi samo najnužnije - CD sa aplikacijama i upravljačkim proizvodima te korisničke upute. Nikakvih kabela nema, ali ruku na srce nisu niti potrebni. Kartica ima sve potrebne izlaze, a otkad je i audio čip integriran ne treba ni S/PDIF kabel.

Kartica plavog PCB-a i plavog oklopa hladnjaka je vrlo malenih dimenzija i mjeri svega 17-tak centimetara u dužinu. No, zato joj hlađenje zauzima dva slota. Hladnjak je najprimitivniji aluminijski s kojeg toplinu odvodi dovoljno tihi 80 mm ventilator. Dimenzije hladnjaka su poprilične, te osim samog GPU-a zahvaća i osam memorijskih čipova. Na hladnjak je radi estetike montirana poluprozirna plava plastika, koja ujedno služi i kao nosač ventilatoru.

Kao što smo napisali u uvodu, srce ove kartice čini 40nm GT216 proizveden od strane TSMC-a. Isti taj TSMC, GT216 i GT218 čipove proizvodi još od srpnja ove godine. Zašto pitate se, su tek sada ugledale svjetlo dana (launch je bio 12.10)? Zbog toga jer je Nvidija odlučila jače GT216 i slabije GT218 (da, dobro ste pročitali slabije) čipove ugrađivati na kartice namijenjene isključivo OEM-u. Sada su pak odlučili izaći i na retail tržište sa GT220 i slabijim G210 karticama. GT220 je duhovni nasljednik 9500GT kartica, a po performansama bi trebala biti bliska 9600GSO modelima. G210 pak je direktni nasljednik 9400GT kartica. GT218 čip je pred nama pa je red i da kažemo riječ dvije o njemu. Na točno jednom kvadratnom centimetru (100mm²), nalazi se 456 milijuna tranzistora. Tu je 48 stream procesora, 16 teksurnih i 16 filtering jedinica, te 8 render back endova. Na referentnim Nvidijinim modelima stream procesori rade na 1360MHz, a ostatak čipa na 625MHz. 1GB DDR3 memorije koja komunicira preko 128 bitne sabirnice radi pak na 790MHz (Nvidijini modeli koji dolaze i sa 512MB koja radi na 900MHz).

Gigabyteova verzija kartice koja nam je pristigla na test je kao što smo rekli tvornički overclockirana. GPU joj radi na 720MHz, stream procesori na 1566MHz, a memorija na 800MHz (1600MHz efektivno). Iz toga proizlazi 5.8GPixela/s i 11.5GTexela/s, te 25.6GB/s memorijske propusnosti. Brojke su to koje obećavaju solidne performanse, a da li je tako i u praksi vidjeti ćemo iz testova.

Zanimljivost oko ove kartice je podrška za DX10.1 (SM4.1). Nvidiju ta podrška nikada nije pretjerano zanimala, a na ovaj korak su se odlučili zbog pritiska od strane OEM partnera. Logika je jednostavna, ako AMD i njihovi OEM partneri reklamiraju kako imaju DX10.1 proizvod, isto to moraju imati i Nvidijini partneri. Veći broj je uvijek bolji, ne? :) Marketing. No, ove kartice su ionako preslabe da omoguće glatko igranje pri visokim rezolucijama, bilo sa DX10 ili sa DX10.1 pa su se u Nvidiji okrenuli i na stranu HTPC-a. Tu je poboljšani Pure Video dekoder sa podrškom za MPEG-4 ASP, uz postojeću podršku za H.264 i VC-1. Uz to i dobro poznati interni S/PDIF kabel je sada prošlost. Audio se sada signal prenosi preko PCIe sabirnice. Sa time dolazi i osam kanalni LPCM, DD+ i šest kanalni AAC formati (Dolby TrueHD i DTS Master Audio nisu podržani). Tu su i standardne podrške za PhysX, CUDA te OpenGL 3.1. Izlaza kao što vidite ima tri, dva digitalna DVI-D te HDMI i jedan analogni VGA. Preko VGA možete dobiti maksimalno 2048x1536, dok digitalija omogućuje i do 2560x1600 piksela. Maksimalna deklarirana potrošnja kartice je 58W, a strujni menadžment je odličan baš kao i na ostalim Nvidijinim modelima. Prilikom mirovanja takt GPU-a i memorije pada na samo 135/135MHz. Toliko u opisu - krenimo na testove!

Način testiranja

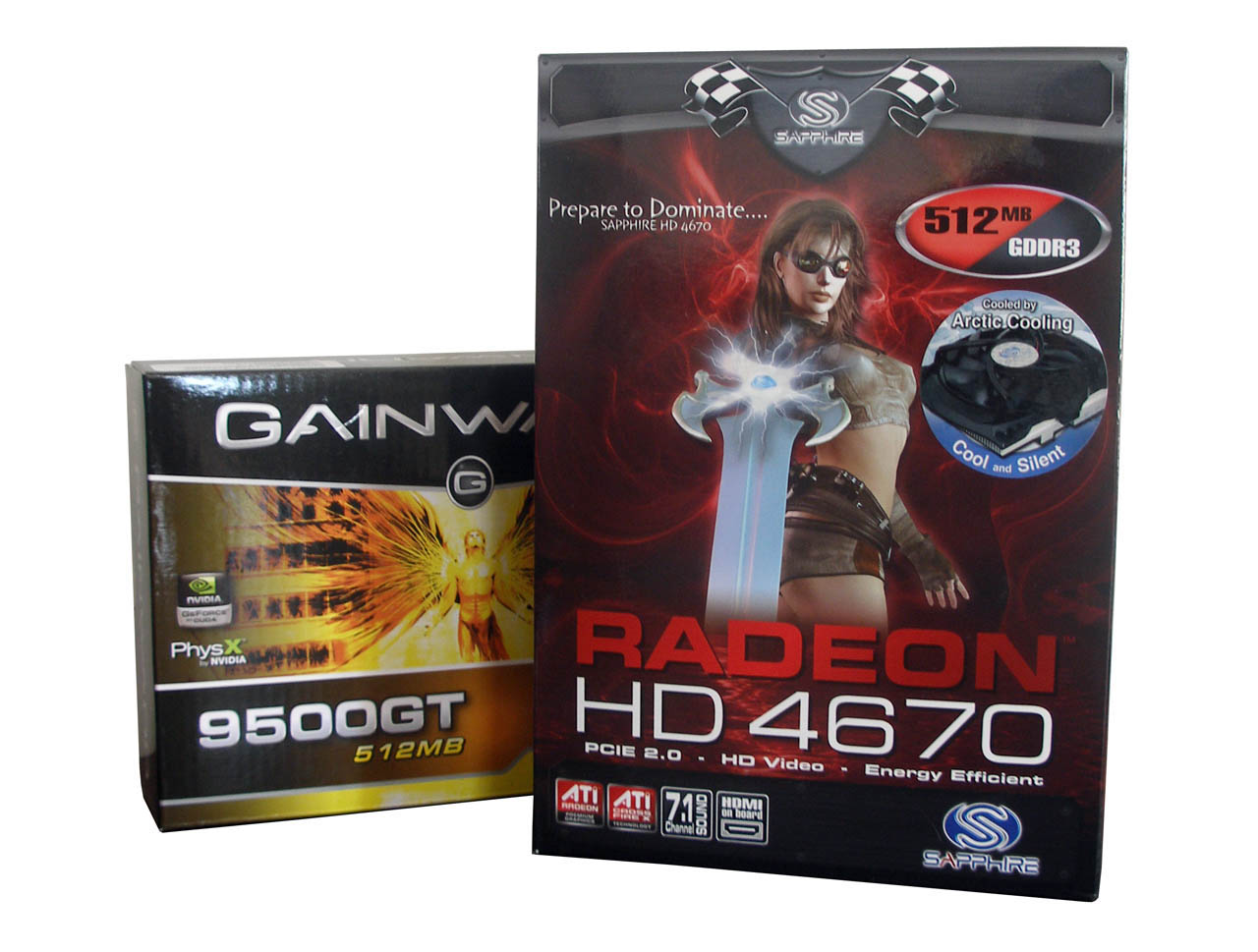

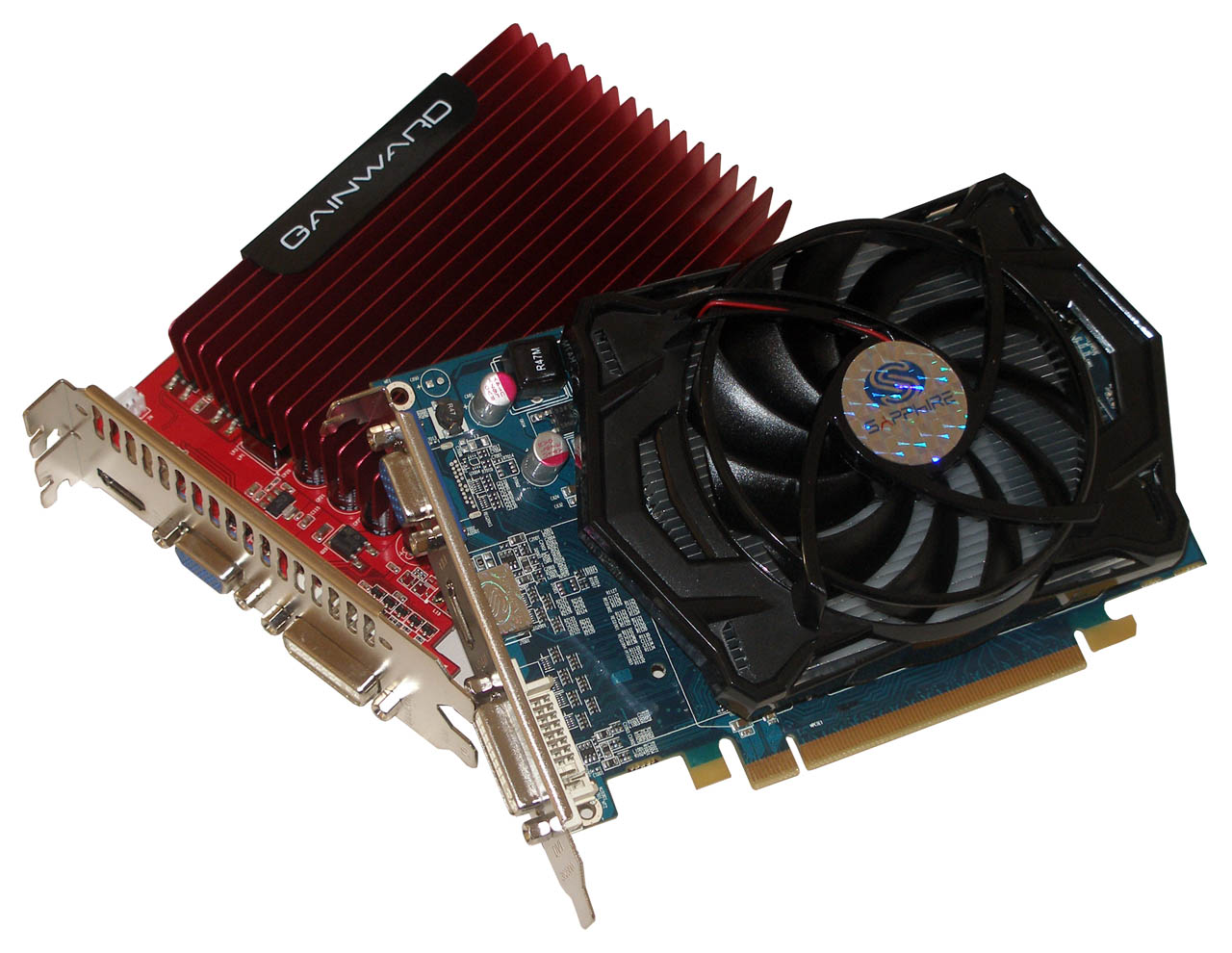

Test platforma je naša standardna, a koristimo ju i kod testova ovako "slabih" kartica da iz njih izvučemo maksimum. Testovi su standardni i nisu se mijenjali od zadnjeg članka, a jedino smo sve benchmarke podesili tako da se ove kartice mogu nositi sa njima. U većini slučajeva to je značilo isključivanje AntiAliasing i Anisotropic filtera, te smanjenje količine detalja na sceni. Overclockingom se ovaj puta nismo bavili jer je Gigabyteov model već tvornički "nabrijan" za čak 16% u slučaju GPU-a. Gigabyteovu karticu smo spustili na taktove referentnog modela pa će te tako u tablicama vidjeti i te brojke. Za usporedbu smo pak uzeli model kojeg GT220 direktno nasljeđuje - 9500GT ali i karticu iz suparničkog tima protiv koje se mora boriti na tržištu - HD4670. Gainwardov 9500GT model je bio opremljen samo pasivnim hladnjakom, GPU mu kuca na 550MHz, shaderi na 1400MHz, a 512MB GDDR2 memorije na 400MHz (800MHz efektivno). Samo kao podsjetnik, G92 čip ima površinu od 144mm², 314 milijuna tranzistora te 38 shadera. S druge strane ringa se nalazio Sapphireov Radeon HD4670 čiji RV730 radi na 750MHz, a 512MB GDDR3 memorije na 873MHz (1746MHz efektivno). RV730 je malo veći od G96-ice te ima površinu od 145mm², 514 milijuna tranzistora i 320 shadera. Ova kartica na papiru djeluje moćnije od GT220 a je li tako i da li 512MB memorije više donosi GT220 prednost saznajmo iz testova. Zahvaljujemo ASBIS-u što su nam ustupili ove dvije kartice za usporedbu.

3DMark Vantage
GPU
Sapphire HD4670 2958    Gigabyte GT220 OC 2622    nVidia GT220 2362    Gainward 9500GT 1251    0 0 10 00 20 00 30 00

Za početak kao i uvijek sintetika. Neki ju vole neki ne, a mi moramo biti neutralni. Ako je suditi po ovim rezulatatima, HD4670 će i u praksi biti nadmoćniji komad hardvera. No, nećemo prerano donositi zaključke. Krenimo na prave testove.

Batman Arkham Asylum
1680x1050
Sapphire HD4670 59    Gigabyte GT220 OC 45    nVidia GT220 41    Gainward 9500GT 28      0 2 0 4 0 6 0
1920x1200
Sapphire HD4670 52    Gigabyte GT220 OC 35    nVidia GT220 32    Gainward 9500GT 22      0 2 0 4 0 6 0

Krećemo abecednim redom i prvi na udaru je Batman. Popularni naslov, koji više voli Nvidijine kartice ovoga puta predost daje jednoj ATI-ci. Napomenimo kako je Physix u svim slučajevima bio ugašen, a kada ga i upalimo na GT220 ovaj naslov postaje neigriv. Porast performansi u odnosu na prethodnu seriju je u prosjeku lijepih 45%.

BattleForge Renegade
1680x1050
Sapphire HD4670 23,1    Gigabyte GT220 OC 19,9    nVidia GT220 18,3    Gainward 9500GT 11,2      0   6 1 2 1 8 2 4
1920x1200
Sapphire HD4670 19,7    Gigabyte GT220 OC 17,2    nVidia GT220 15,82    Gainward 9500GT 9,6      0   5 1 0 1 5 2 0

Jedan naslov koji vili ATI kartice, prednost logično daje ATI-u. Ipak i na HD4670 ovaj naslov nije ugodno igrati niti na 1680x1050 (1680x1080) rezoluciji koja polako ali sigurno postaje standard. Kada detalje prebacimo na Low, čitava stvar poleti na preko 50 fps-a, no tada to više nije to. GT220 je za čak 60% brža od 9500GT.

Crysis Warhead
1680x1050
Gigabyte GT220 OC 20    Sapphire HD4670 20    nVidia GT220 18    Gainward 9500GT 13      0   5 1 0 1 5 2 0
1920x1200
Gigabyte GT220 OC 17    Sapphire HD4670 17    nVidia GT220 15    Gainward 9500GT 11      0   9 1 8

Crysis je i dalje mjerilo gdje se poznaju pravi junaci. Ove kartice čak i na Medium postavkama pošteno štuckaju. Ipak overclockirana GT220 se ovdje po prvi puta izjednačava sa HD4670 karticom, a i za oko 40-tak % nadmašuje prethodnika.

Far Cry 2
1680x1050
Sapphire HD4670 39,69    Gigabyte GT220 OC 32,81    nVidia GT220 30,19    Gainward 9500GT 19,12      0 1 0 2 0 3 0 4 0
1920x1200
Sapphire HD4670 34,88    Gigabyte GT220 OC 28,37    nVidia GT220 26,06    Gainward 9500GT 15,8      0   5 1 0 1 5 2 0 2 5 3 0 3 5

Nastavak dominacije HD4670 modela. Jednostavno je prejak i za overclockiranu GT220 karticu, kojoj niti višak memorije ne pomaže. Napredak GT220 u odnosu na 9500GT je u prosjeku oko 60%.

Grand Theft Auto IV
1680x1050
Sapphire HD4670 28,66    Gigabyte GT220 OC 26,59    nVidia GT220 24,46    Gainward 9500GT 14,02      0 1 0 2 0 3 0
1920x1200
Sapphire HD4670 22,64    Gigabyte GT220 OC 21,41    nVidia GT220 19,7    Gainward 9500GT 11,04      0   5 1 0 1 5 2 0 2 5

Priča sa prethodne stranice se nastavlja u ovom odličnom i megapopularnom naslovu. HD4670 caruje, a GT220 se nekako vuče iza nje. Ipak prednost u odnosu na prethodnika je ogromna - i do 80%.

H.A.W.X.
1680x1050 (4xAA, 16xAF)
Gigabyte GT220 OC 82    nVidia GT220 75    Sapphire HD4670 63    Gainward 9500GT 37      0 3 0 6 0 9 0
1920x1200 (4xAA, 16xAF)
Gigabyte GT220 OC 65    nVidia GT220 60    Sapphire HD4670 55    Gainward 9500GT 29      0 3 5 7 0

Nezahtjevni H.A.W.X. kojega ćemo uskoro izbaciti, prednost daje Nvidiji. Čak je i na standardnim taktovima GT220 brža. GT220 u odnosu na 9500GT? Razlika raste i iznad 100%.

Resident Evil 5
1680x1050
Sapphire HD4670 34,8    Gigabyte GT220 OC 31,7    nVidia GT220 29,16    Gainward 9500GT 15,6      0   5 1 0 1 5 2 0 2 5 3 0 3 5
1920x1200
Sapphire HD4670 28    Gigabyte GT220 OC 23,7    nVidia GT220 21,8    Gainward 9500GT 12,5      0   5 1 0 1 5 2 0 2 5 3 0

Zadnji naslov u ovome testu je RE5 koji stvari ponovno vraća na svoje mjesto. HD4670 dominira, a GT220 je za više od 70% brža.

Potrošnja
Idle (W)
nVidia GT220 108    Gigabyte GT220 OC 110    Sapphire HD4670 122    Gainward 9500GT 122      0 2 5 5 0 7 5 1 00 12 5
Load (W)
Gainward 9500GT 136    nVidia GT220 145    Gigabyte GT220 OC 148    Sapphire HD4670 162      0 8 5 17 0

GT220 ima odlični strujni menadžment i pri niskom opterećenju uvjerljivo troši najmanje struje. I tu je vidljiv veliki pomak u odnosu na prethodnu generaciju. Pri vršnom opterećenju potrošnja ostaje u razumnim granicama, i ispod HD4670 kartice.

Temperature
Idle (°C)
Gigabyte GT220 OC 23    Sapphire HD4670 32    Gainward 9500GT 45      0 1 0 2 0 3 0 4 0 5 0
Load (°C)
Gigabyte GT220 OC 43    Sapphire HD4670 50    Gainward 9500GT 71      0 2 0 4 0 6 0 8 0

Rezultate 9500GT modela treba uzeti sa rezervom jer je riječ o pasivno hlađenoj kartici. Gigabyteova kartica ostaje tiha i hladna u svim uvjetima, dok se Saphireov nešto bučniji ventilator bori i sa većim potrošačem.

Za početak zaključka upozorenje. GeForce-ova GT220 (baš kao i G210) će biti u svim mogućim izvedbama na tržištu pa trebate biti oprezni prilikom kupovine. Biti će tako modela sa DDR2 i DDR3 memorijom, pa sa 128 bitnim i sa 64 bitnim memorijskim sučeljem, pa sa 512 ili 1024MB memorije. Uz to biti će i overclockiranih ali i underclockiranih kartica. Shodno tome neke će biti niskog, neke punog profila, neke pasivno a neke aktivno hlađene itd. Stoga, morate dobro pripaziti što kupujete kako bi dobili maksimalno za svoj novac.

Što se tiče GT220 ukupno gledajući čini se kao solidan proizvod. Napredak u odnosu na prethodnu seriju je ogroman, ne samo u performansama nego i u mogućnostima. Ukoliko želite zamijeniti svoju staru 9500GT karticu zaključak je jasan - samo naprijed. Cijene na Hrvatskom tržištu im se kreću od 400 pa do negdje 580kn u ovisnosti o modelu. Što se tiče Gigabyteovog modela cijena mu je oko 540 kn za što dobivate vrlo kvalitetno napravljenu karticu, čiji proivođač brine o detaljima (pozlaćeni HDMI konektor i kapice na video izlazima npr.). Uz to je i tvornički overclockirana pa dobivate maksimalne performanse out of the box. U radu je tiha, hladna i ne troši previše električne energije. Ukoliko se igrate na 1280x1024 monitoru (ili sličnom) i performanse će vas zadovoljiti a i 1GB memorije će dobro doći za naslove koji tek dolaze.

No, ukoliko nemate ništa protiv ATI-ija i malo bučnijeg ventilatora onda je zaključak vrlo jasan. Sapphire HD4670 je apsolutno najbolji izbor za gamera jer za oko 500 kn nudi sve što i GT220, a uz to i bolje performanse - u dosta slučajeva i puno bolje.

Conclusion

Firstly, a warning. You will find all sorts of GT220 and G210 cards on the market. You have to pay extra attention to buy exactly what u wanted. There will be DDR2 and DDR3 versions with either 128-bit or 64-bit memory interfaces and 512MB or 1024MB memory. There will be overclocked and even underclocked models. There will be low-profile and full profile cards, passively and actively cooled etc. Remember, referents clocks for the GT220 are 625MHz for the GPU, 1360MHz for the shaders and 790MHz for the 1024MB versions or 900MHz for the 512MB versions.

Overall, GT220 is a solid product. Advancements made in comparison to the older generation are huge, and not only in performance department. Features are much better also. So, if you plan to swap your old 9500GT for a new one just go ahead. On Croatian market there are various models and prices vary between 55 and 80 €. If you want this Gigabyte card then you must know that for 74 € you get a great build quality, from a manufacturer with great care to details (gold plated HDMI and plastic caps on VGA, DVI and HDMI for example). It is also overclocked so you get the maximum performance out of the box, and 1GB memory will definitely help with future games. It’s quiet, cold and silent and if you play on 1280x1024 (or similar) monitor the performance will be satisfactory.

On the other hand, if you don`t have anything against ATI cards and a bit noisier fan there is even a better choice. HD4670 form Sapphire is the best choice for a gamer because it has better performance for a lower price. On Croatian market that is around 69 €.
