Gigabyteov prepoznatljivi dizajn kutija iz Z77 serije, prenesen je i na ovu ploču samo je formatom prilagođen ovoj malenoj kutijici koja mjeri samo 19 x 22 x 7.5 cm (D x Š x V). Na prednjoj, koja je zapravo gornja stranica zbog takve orijentacije kutije, pobrojane su najvažnije tehnologije koje donosi, dok su na stražnjoj strani one detaljnije opisane uz slikovni prikaz. Kutija je napravljena od debelog kartona te dobro štiti svoj sadržaj.

Kada otklopimo gornju stranicu kutije ukazuje nam se njen sadržaj u obliku ploče u antistatičkoj vrećici ispod koje se nalazi bundle. On se sastoji od dvije štapne antene, stražnjeg zaštitnog I/O lima, dva SATA 6Gbps kabela (jedan od kabela ima L SATA konektor), te debele korisničke upute, višejezične instalacijske upute i mediji s upravljačkim programima i aplikacijama, te driverima za WiFi/BT modul.

Iznimno malena ploča mjeri 17 x 17 cm propisanih po miniITX standardu, a proizvođač je iskoristio njen svaki kvadratni milimetar. Na mat crnom glass fabric PCB-u (zaštita od vlage), najveće mjesto je zauzeo 1155 socket i prostor oko njega koji je rezerviran za hladnjak procesora. Layout je dosta drugačiji od onoga na što smo navikli kod ATX ploča, pri čemu su socket i napojna kontrola pomaknuti prema dolje, tj. prema PCIe utoru, dok su se iznad smjestile komponente koje smo inače navikli gledati na donjoj strani ploče. Tu je H77 PCH s aluminijskim pasivnim hladnjakom, zatim miniPCI-e WiFi/BT kartica, baterija, SATA konektori, 24-pinski ATX konektor, Front panel konektor i ostalo. Smještaj F_Panel konektora će zasmetati prilikom organizacije kabela u kućištu no proizvođač ga očito nije mogao drugačije smjestiti jer bi to značilo nepotrebno provlačenje dodatnih vodova kroz PCB. Na sami desni rub su pomaknuti DIMM utori koji se protežu gotovo čitavom dužinom ploče (maks. 16GB DDR3 RAM-a). Svaki je milimetar prostora tako iskorišten, pa je primjerice ITX-ov Super I/O kontroler morao biti smješten na stražnjoj strani ploče.

Specifikacije Gigabyte H77N-WiFi

Podržani
procesori
Intel Socket 1155 for 3rd/2nd Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors
Supports Intel 22 nm CPU
Supports Intel 32 nm CPU
Supports Intel Turbo Boost Technology 2.0
Čipset

Intel Z77 Express

Memorija
  1. 2 x 1.5V DDR3 DIMM sockets supporting up to 16 GB of system memory
  2. Dual channel memory architecture
  3. Support for DDR3 2200(OC)/1600/1333/1066/800 MHz memory modules
  4. Support for non-ECC memory modules
  5. Support for Extreme Memory Profile (XMP) memory modules
Utori
za proširenja
1 x PCI Express x16 slot, running at x16
(The PCIEX16 slot conforms to PCI Express 3.0 standard.)
Grafika

Integrated Graphics Processor:

  1. 1 x DVI-I port, supporting a maximum resolution of 1920×1200
  2. 2 x HDMI ports, supporting a maximum resolution of 1920×1200
LAN 2 x Realtek GbE LAN chip (10/100/1000 Mbit)
Audio
  1. Realtek ALC892 codec
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel
  4. Support for S/PDIF Out
Interni konektori
  1. 1 x 24-pin ATX main power connector
  2. 1 x 4-pin ATX 12V power connector
  3. 1 x serial port header
  4. 2 x SATA 6Gb/s connectors
  5. 2 x SATA 3Gb/s connectors
  6. 1 x USB 3.0/2.0 header
  7. 2 x USB 2.0/1.1 headers
  8. 1 x CPU fan header
  9. 1 x system fan header
  10. 1 x front panel header
  11. 1 x front panel audio header
  12. 1 x S/PDIF Out header
  13. 1 x Clear CMOS jumper
USB

Chipset:

  1. Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
  2. Up to 6 USB 2.0/1.1 ports (4 ports on the back panel, 2 ports available through the internal USB header)
BIOS i Format
  1. 2 x 64 Mbit flash
  2. Use of licensed AMI EFI BIOS
  3. Support for DualBIOS™
  4. PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Mini-ITX Form Factor; 17.0cm x 17.0cm

Storage Chipset:

  1. 2 x SATA 6Gb/s connectors (SATA3 0/1) supporting up to 2 SATA 6Gb/s devices
  2. 2 x SATA 3Gb/s connectors (SATA2 2/3) supporting up to 2 SATA 3Gb/s devices
  3. Support for RAID 0, RAID 1, RAID 5, and RAID 10
Wireless Data Network
  1. Wi-Fi 802.11 b/g/n, Supports Intel Wireless Display (WiDi)
  2. Bluetooth 4.0, 3.0+HS, 2.1+EDR
Gigabyte značajke
  1. Support for @BIOS
  2. Support for Q-Flash
  3. Support for Xpress Install
  4. Support for EasyTune
  5. Support for eXtreme Hard Drive (X.H.D)
  6. Support for Auto Green
  7. Support for ON/OFF Charge
  8. Support for Q-Share
  9. Support for EZ Setup
  10. Support for Intel Wireless Display (Intel WiDi)

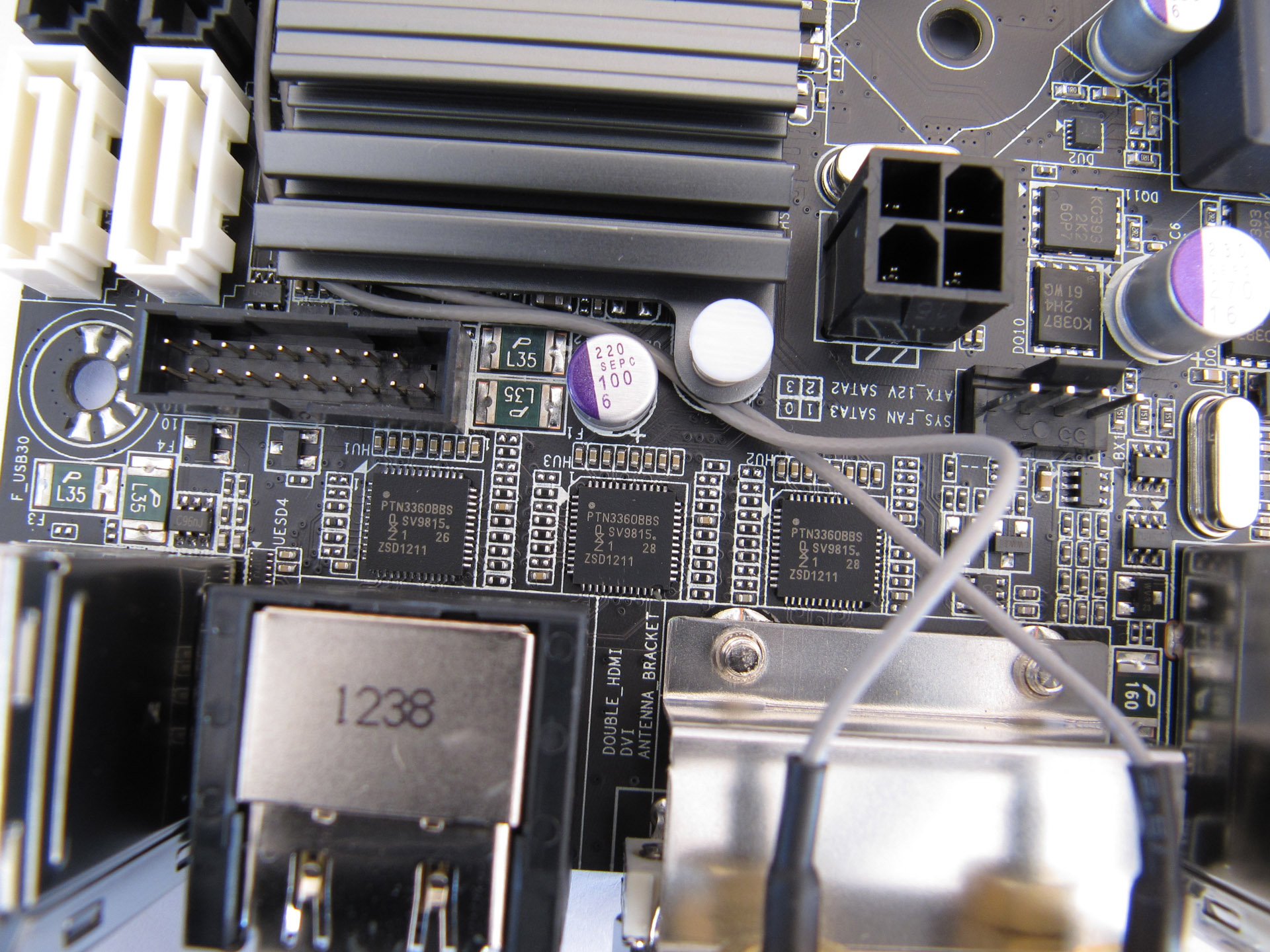

  11. Exclusive Bluetooth 4.0/WiFi module
