Gigabyte H77N-WiFi – malena i opremljena

Gigabyteov prepoznatljivi dizajn kutija iz Z77 serije, prenesen je i na ovu ploču samo je formatom prilagođen ovoj malenoj kutijici koja mjeri samo 19 x 22 x 7.5 cm (D x Š x V). Na prednjoj, koja je zapravo gornja stranica zbog takve orijentacije kutije, pobrojane su najvažnije tehnologije koje donosi, dok su na stražnjoj strani one detaljnije opisane uz slikovni prikaz. Kutija je napravljena od debelog kartona te dobro štiti svoj sadržaj.

Kada otklopimo gornju stranicu kutije ukazuje nam se njen sadržaj u obliku ploče u antistatičkoj vrećici ispod koje se nalazi bundle. On se sastoji od dvije štapne antene, stražnjeg zaštitnog I/O lima, dva SATA 6Gbps kabela (jedan od kabela ima L SATA konektor), te debele korisničke upute, višejezične instalacijske upute i mediji s upravljačkim programima i aplikacijama, te driverima za WiFi/BT modul.

Iznimno malena ploča mjeri 17 x 17 cm propisanih po miniITX standardu, a proizvođač je iskoristio njen svaki kvadratni milimetar. Na mat crnom glass fabric PCB-u (zaštita od vlage), najveće mjesto je zauzeo 1155 socket i prostor oko njega koji je rezerviran za hladnjak procesora. Layout je dosta drugačiji od onoga na što smo navikli kod ATX ploča, pri čemu su socket i napojna kontrola pomaknuti prema dolje, tj. prema PCIe utoru, dok su se iznad smjestile komponente koje smo inače navikli gledati na donjoj strani ploče. Tu je H77 PCH s aluminijskim pasivnim hladnjakom, zatim miniPCI-e WiFi/BT kartica, baterija, SATA konektori, 24-pinski ATX konektor, Front panel konektor i ostalo. Smještaj F_Panel konektora će zasmetati prilikom organizacije kabela u kućištu no proizvođač ga očito nije mogao drugačije smjestiti jer bi to značilo nepotrebno provlačenje dodatnih vodova kroz PCB. Na sami desni rub su pomaknuti DIMM utori koji se protežu gotovo čitavom dužinom ploče (maks. 16GB DDR3 RAM-a). Svaki je milimetar prostora tako iskorišten, pa je primjerice ITX-ov Super I/O kontroler morao biti smješten na stražnjoj strani ploče.

Četverofazna napojna jedinica se smjestila između socketa i stražnjeg I/O panela, a vještinom inženjera tu su smještena i dva Realtekova RTL8111F Gigabit LAN kontrolera, tik iza I/O kućišta s RJ45 konektorima. U donji lijevi kut ploče, tik uz I/O audio kućište smjestio se i poznati Realtekov ALC892 HD audio kontroler (7.1 kanalni zvuk) s pripadajućom elektronikom. Gore više iza I/O panela nalaze se tri NXP-ova HDMI/DVI level shiftera, a tu su u okolici H77 PCH svoje mjesto našli i četveropinski konektor za ventilator, četveropinski +12V konektor, interni USB 3.0 konektor i četiri SATA konektora - dva SATA 6Gb/s i dva 3Gb/s (bijeli su 6Gb/s).

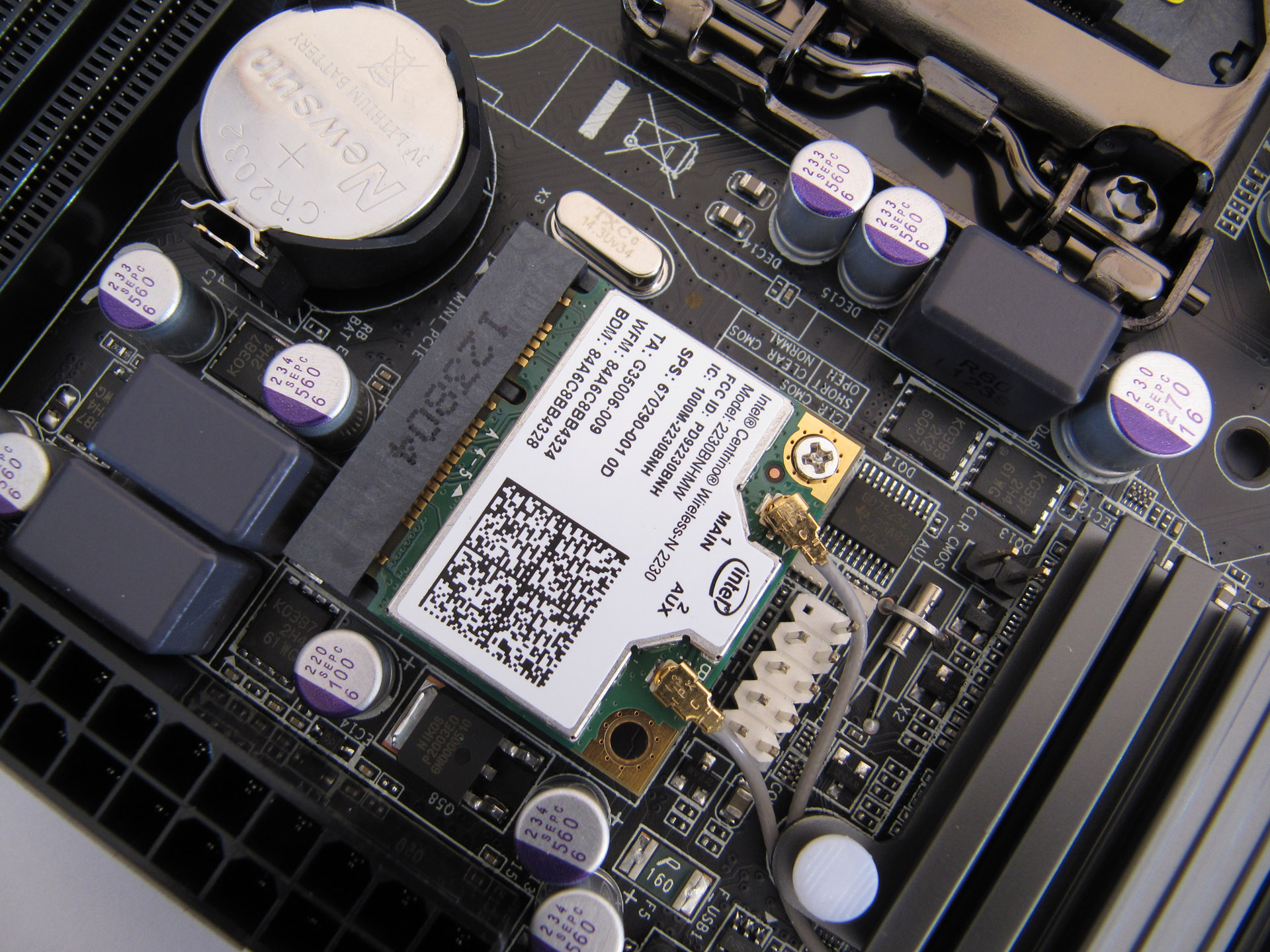

Između PCH, memorijskih utora i 24-pinskog ATX konektora smjestila se napojna jedinica za memoriju, standardna CR2032 baterija, dio napojne jedinice za procesor i Clr_CMOS jumper. U samoj se sredini svega toga nalazi Intelova Centrino Wireles-N kartica oznake 2230. Kartica je kombinacija dual-band 802.11b/g/n WiFi-a i Bluetootha po 4.0 Low-Energy standardu. Podržava WiFi Direct, WiFi Dashboard i Wireless Display (WiDi) tehnologije koje je razvio Intel. Iz nje dva voda idu direktno na stražnji I/O gdje se nalaze klasična sučelja za štapne antene.

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse port
• 2 x HDMI ports
• 2 x antenna connectors
• 1 x DVI-I port
• 2 x USB 3.0/2.0 ports
• 4 x USB 2.0/1.1 ports
• 2 x RJ-45 ports
• 1 x optical S/PDIF Out connector
• 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

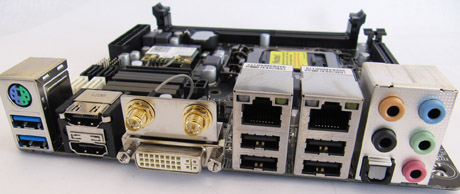

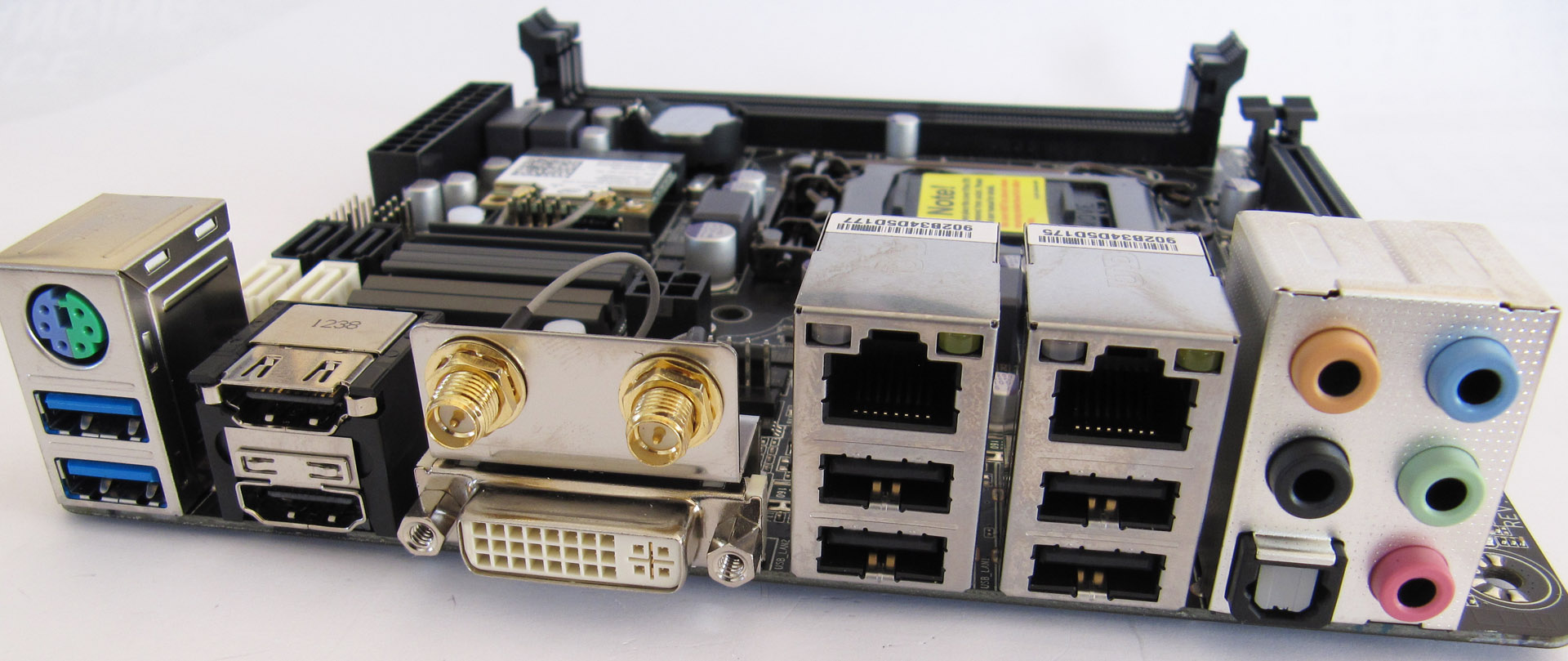

Stražnji je I/O port prekrio kompletnu lijevu stranu ploče a kao što sa slike vidimo vrlo je bogat - kao na puno skupljim ATX pločama. Tri su video izlaza (2x HDMI-a i jedan DVI-I), dva USB3.0 konektora, dva antenska priključka (lijevi je BT a desni, logično, WiFi), dva RJ-45 LAN konektora, četiri USB2.0 utora i kompletan Audio panel. sa S/PDIF izlazom.

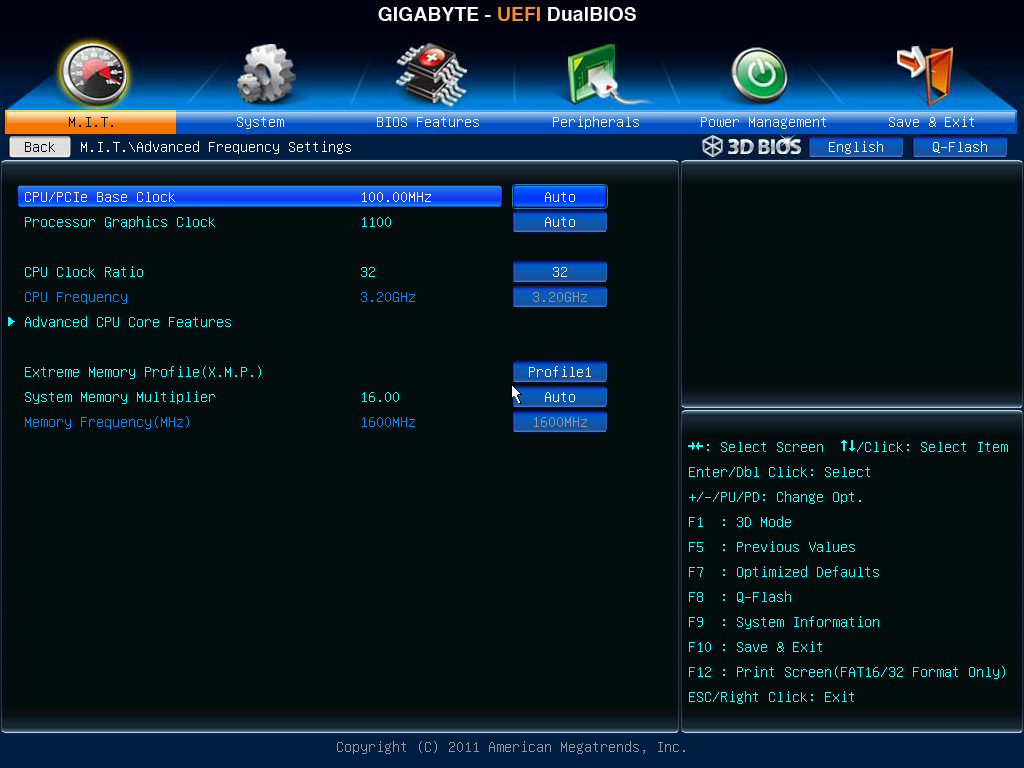

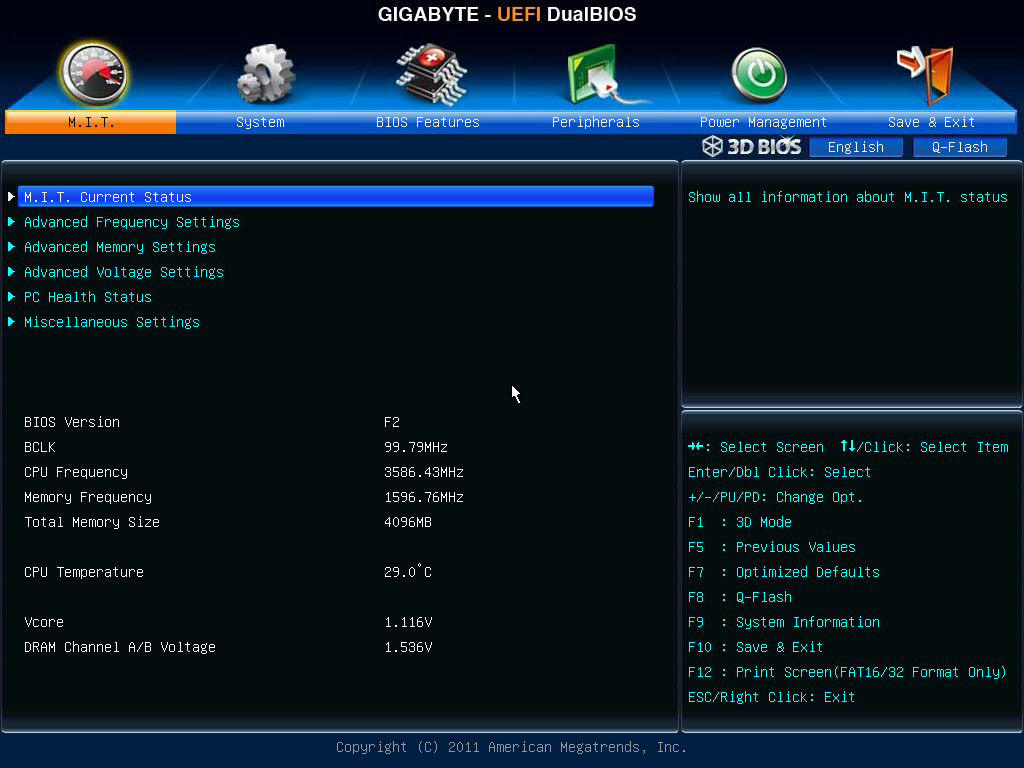

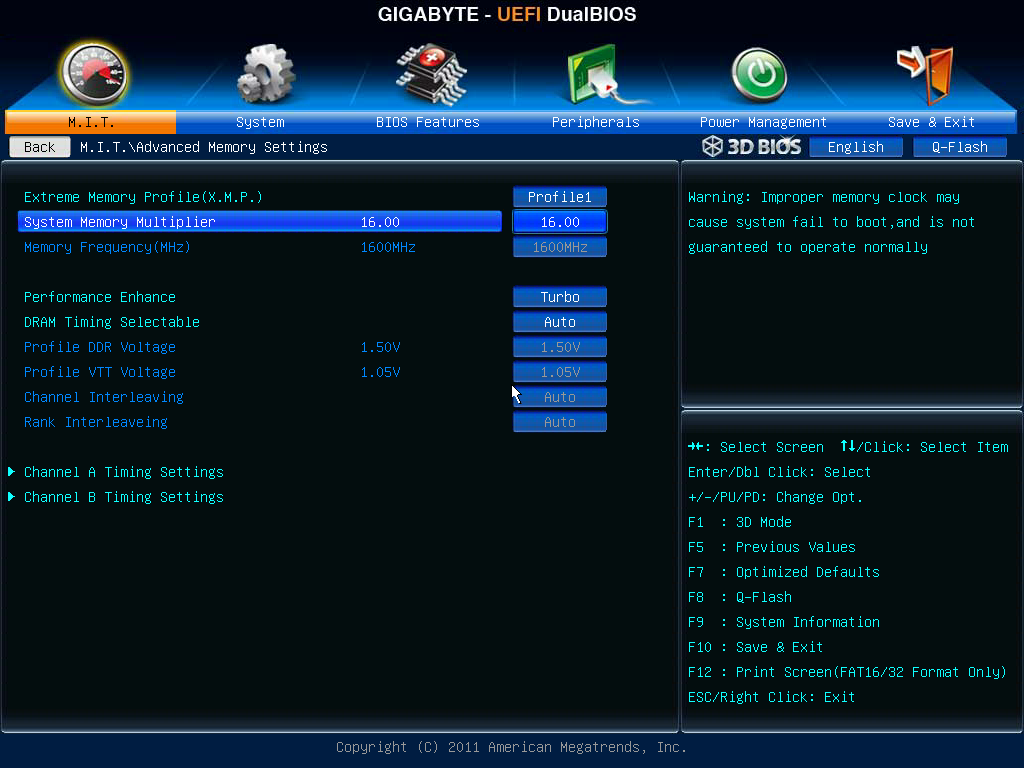

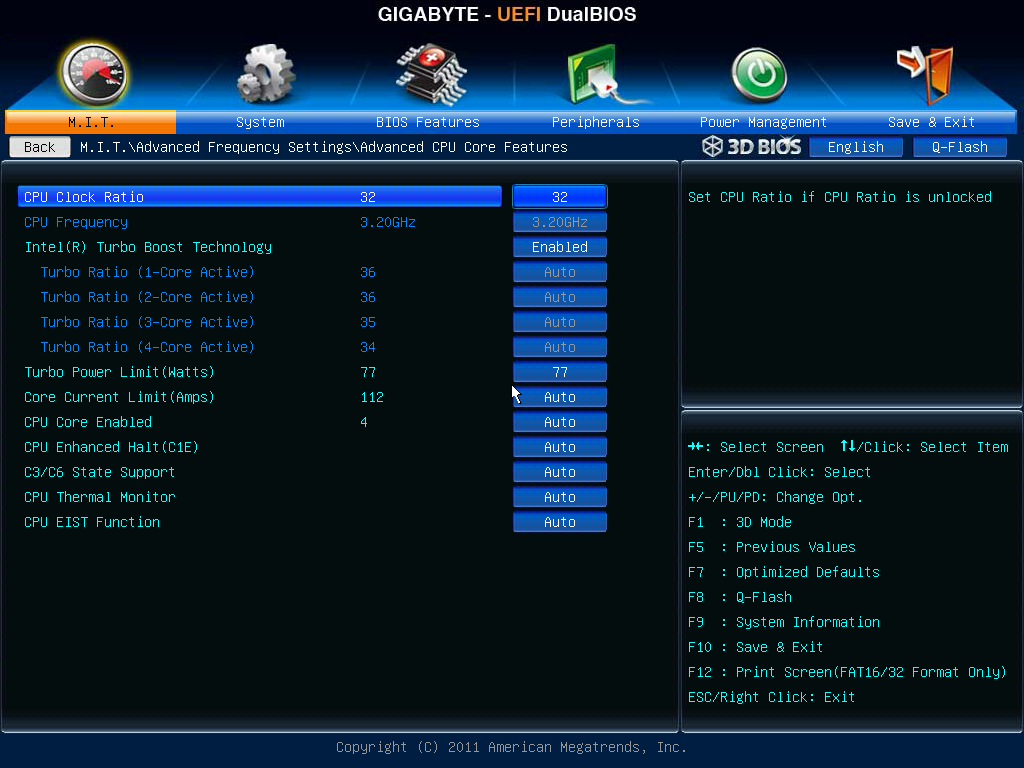

UEFI sučelje BIOS-a je isto kao i kod drugih Gigabyte ploča s tim da je siromašnije samo za overclocking opcije, tj. nema mogućnosti za izmjenu napona (osim za DRAM). U svemu ostalom će se korisnik lako snaći, baš kao što može spremiti i do 8 različitih profila. Postavke za radnu memoriju su i najopsežnije, a moguće je i učitavanje X.M.P. profila zapisanog u RAM module, jedino s čim će te biti ograničeni je maksimalna brzina od 1600MHz, odnosno sve što dodatno izvučete iz osnovnog takta.

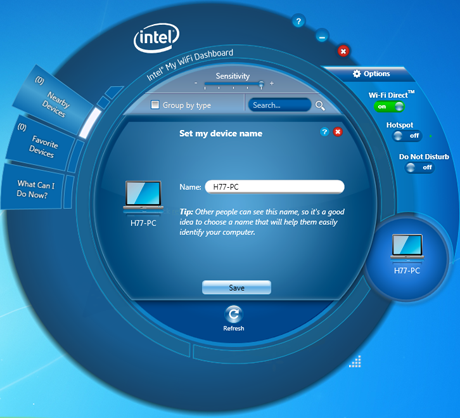

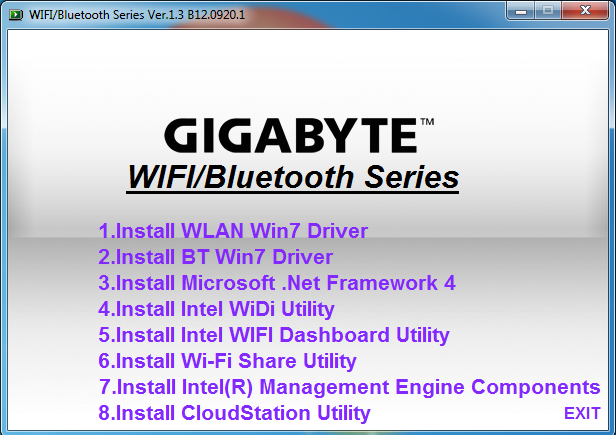

Uz Wireless-N 2230 karticu dolazi zaseban medij s upravljačkim programima i aplikacijama. Jedna od aplikacija je i WiFi Dashboard preko koje možete odabrati način rada bežične kartice - Wi-Fi Direct (omogućuje međusobno spajanje uređaja bez potrebe za Access Pointom), zatim kao Hot Spot za ostale WiFi uređaje, a moguće je odabrati i Do Not Disturb način rada. Na računalu je preko sučelja moguće odrediti i zajednički folder za sve spojene uređaje. Uz to, dolazi i WiDi aplikacija za upravljanje spojenim uređajima, a putem te tehnologije je moguć bežični transfer 1080p videa i 5.1 surround zvuka na kompatibilni monitor/ekran. Ostatak aplikacija koje Gigabyte nudi uz ovu ploču smo vidjeli već ranije i tu nema novosti.

Test sistem

Način testiranja

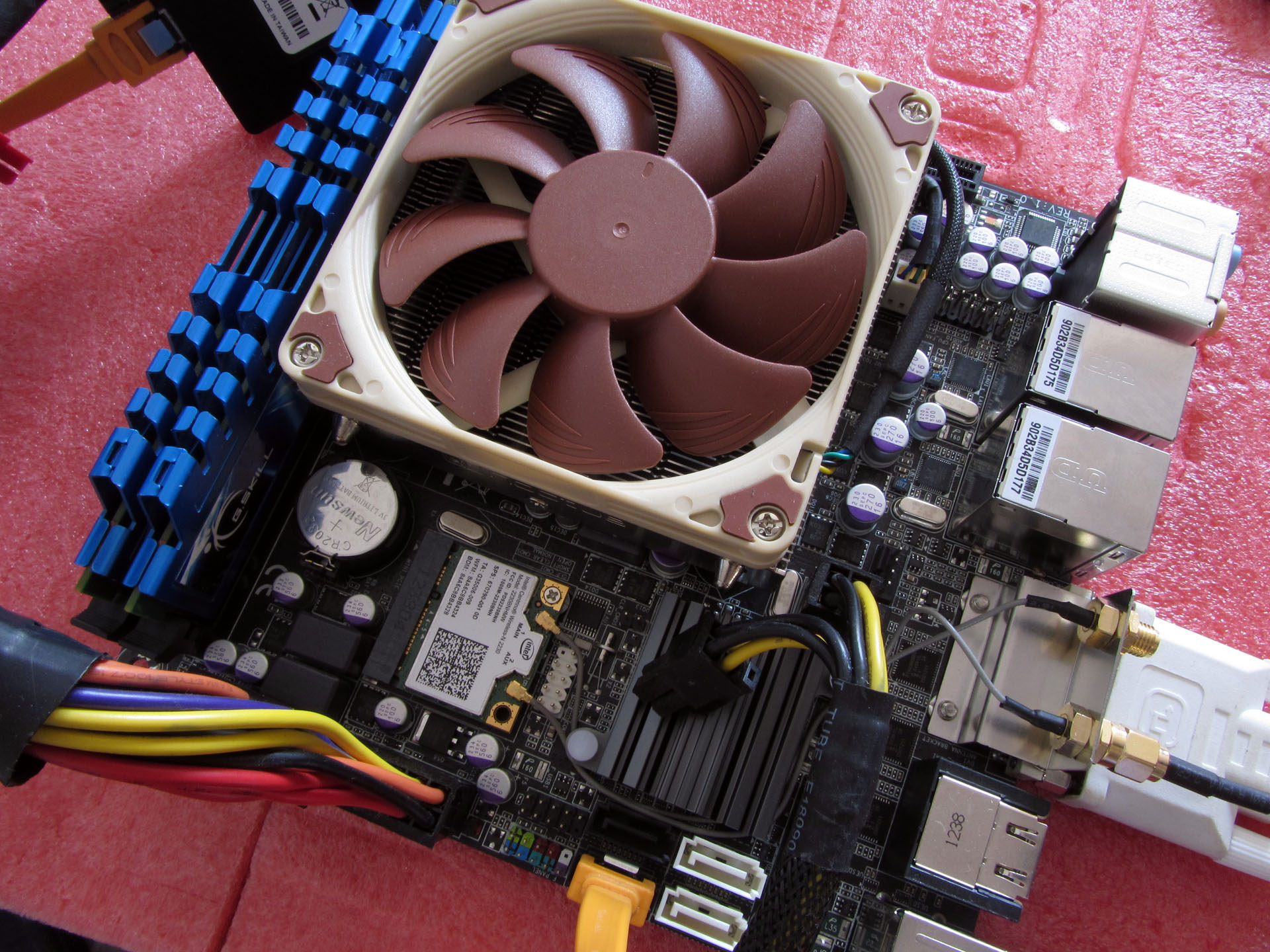

Testiranje smo odradili s istim setupom kao i kod recenzije Noctuinog L9i hladnjaka - i5-3470 procesor pri čemu smo koristili njegovu integriranu grafiku, G.Skillovih 4GB 2133MHz memorije i Corsairov SSD. Testove koji se tiču cijelog sistema smo kao i kod prošlih testova skratili jer nam svi manje više govore istu stvar, jedna je ploča minimalno brža od druge, čak i kada je riječ o ovome H77 čipsetu. Rezultate će te vidjeti uspoređene s onima iz testa i5-3470 procesora i dvaju Z77 ploča.

Overclocking

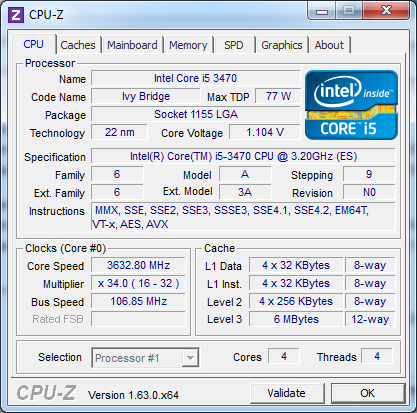

Overclocking je moguć ali s tim da je ograničen na podizanje CPU/PCIe osnovnog takta i takta grafike bez mogućnosti izmjene napona. Jedino čemu možete promijeniti napon je DRAM, kojem je brzina ograničena na 1600MHz (maksimalni množitelj je 16x). Podići ga je naravno moguće podizanjem osnovnog takta. Što se procesora tiče množitelj je s osnovnih 32x moguće podići na 34x, izmijeniti vrijednosti maksimalnog TDP-a i maksimalne dopuštene struje, te krenuti s podizanjem osnovnog takta. Nakon temeljitog testiranja, neš je setup postigao maksimalnih 34x107MHz, odnosno 3638MHz. U odnosu na osnovni takt to je povećanje od oko 13.7%, a u odnosu na maksimalni Turbo takt s 4 aktivne jezgre (3400MHz), oko 7%.

7-Zip
Score (MIPS)
Gigabyte Z77X-UP7 16807    Gigabyte H77N-WiFi @ OC 15562    Gigabyte H77N-WiFi 14661      0 85 00 170 00

Pokazalo se kako Gigabyteica ne može do kraja iskoristiti potencijal našeg procesora jer su performanse sporije za oko 15%. I kada overclockiramo zaostatak je oko 8%. Razloge slabijem rezultatu možemo tražiti u sporijem radu memorije, ali vjerojatno i nižem Turbo taktu.

x.264 Benchmark
v#4#0 Score (fps)
Gigabyte Z77X-UP7 174,41    Gigabyte H77N-WiFi @ OC 170,87    Gigabyte H77N-WiFi 159,92      0 4 5 9 0 1 35 18 0

Ista priča kao i iz ranijeg testa. Na H77N-WiFi je 3470 sporiji za oko 8.3%, a zaostatak se kada OC-amo smanjuje na oko 2%.

AIDA64 - RAM
Read (MB/s)
UP7 21625    UP4TH 21526    H77N-WiFi @ OC 19362    H77N-WiFi 18131      0 50 00 10 000 15 000 20 000 250 00
Write (MB/s)
UP7 19922    UP4TH 19847    H77N-WiFi @ OC 19381    H77N-WiFi 18132      0 50 00 10 000 15 000 20 000 250 00
Copy (MB/s)
UP7 23887    UP4TH 23855    H77N-WiFi @ OC 22065    H77N-WiFi 20762      0 50 00 10 000 15 000 20 000 250 00

Zbog ograničenog memorijskog množitelja jasno je kako će performanse biti slabije. Kada overclockiramo, pri čemu je memorija radila na oko 1710MHz, performanse rastu no i dalje su jače ploče na kojima radi na 2133MHz neuhvatljive.

AIDA64 - SSD
Linear Read (MB/s)
H77N-WiFi 303,73    UD5H 295,97    UP7 292,5    Maximus V Extreme 291,4    UP4TH 290,9      0 1 00 2 00 3 00 4 00 50 0
Random Read(MB/s)
UP4TH 458,6    UP7 452,3    Maximus V Extreme 448,2    UD5H 242,7    H77N-WiFi 232,9      0 1 00 2 00 3 00 4 00 50 0
Buffered Read (MB/s)
H77N-WiFi 361,6    UD5H 298,3    Maximus V Extreme 282,7    UP7 262,3    UP4TH 243,1      0 1 00 2 00 3 00 4 00 50 0

Performanse kontrolera i diska su zanimljive, jer su najbrže od testiranih za linearno čitanje, a najsporije za nasumično, baš kao i kod UD5H modela.

Potrošnja
Idle (W)
Gigabyte H77N-WiFi 29    Gigabyte H77N-WiFi @ OC 30      0 3 0 6 0 9 0
Load (W)
Gigabyte H77N-WiFi 71    Gigabyte H77N-WiFi @ OC 87      0 3 0 6 0 9 0

Potrošnju naravno diktira procesor, a ona je u skladu s generalnim performansama. Čak i kada overclockiramo (u okvirima mogućnosti ploče), ne raste puno i za jedan HTPC/SFF je sasvim u granicama razuma.

H77N-WiFi ima sve što jedna moderna HTPC/SFF ploča treba imati, pa i više, a pri tome je vrlo kvalitetno napravljena i posložena. Ima sitnijih nelogičnosti u layoutu, no s obzirom na površinu bolje se vjerojatno nije ni moglo. Netko će reći kako fale malo naprednije overclocking mogućnosti, ali i za to Gigabyte lijeka ima u obliku Z77N-WiFi modela. No, danas se bavimo H77N modelom i za njega donosimo zaključak. Uz sve blagodati koje donosi H77 PCH (USB3.0, SATA 6Gb/s), na ovoj se ploči dodatno nalaze i dva LAN konektora (Teaming ili spajanje primjerice NAS-a na drugi port), te ono najbitnije Intelova Wireless-N 2230 kartica. Ona omogućuje WiFi i Bluetooth veze, uz mogućnost korištenja Wireless Display i Direct tehnologija, a izvrsno je i uklopljena u ploču. Ukoliko vam mogućnosti integrirane grafike iz Sandy ili Ivy Bridge procesora nisu dovoljne, tu je i PCIe 3.0 utor koji prima diskretne grafičke kartice za kvalitetnije igranje. Jedino što u tom slučaju gubite je QuickSync zbog nedostatka Lucidovog Virtua. H77N-WiFi se u domaćim dućanima informatičke opreme još ne može nabaviti, no u Njemačkoj joj se cijena kreće oko 100 € što je sasvim razuman iznos za kvalitetu i mogućnosti koje ima. Za sve koji žele još više u ovome formatu moraju izdvojiti oko 130 € za Z77N-WiFi.

Conclusion

H77N-WiFi has everything that a modern HTPC/SFF board should have, and the build quality is very good. There are slight faults in the layout, but we believe the engineers did their best given the surface they had. Also, some might object the lack of overclocking capabilities, but Gigabyte has a more capable system in a form of Z77N-WiFi board. Let’s get back to our H77N model - it has two USB3.0 ports and two SATA 6Gb/s ports which is enough for a HTPC. More importantly it had two LAN ports for teaming, additional NAS etc., and a great Wireless-N 2230 board from Intel. It has great WiFi/Bluetooth capabilities, and technologies like WiDi, Direct and a nice Dashboard interface. If the capabilities of the integrated GFX are not enough for you, there is a PCIe 3.0 port for an additional GFX, but in that case you lose the QuickSync. H77N-WiFi can`t be bought in Croatia yet, but in Germany it is priced around 100 € which is a very decent price for everything you get. If however you want more from miniITX, get a Z77N-WiFi for a 130 €.
