Gigabyte MA790GP-DS4H & Intel DG45ID
Datum objave 25.10.2008 - Krešimir Matanović
Gigabyte MA790GP-DS4H - 1. dio
Pakiranje i bundle
Gigabyteova ploča dolazi u kutiji glatke površine sa pregršt
informacija o samom proizvodu. Naravno kao i kod svakog drugog proizvođača
ima dosta i marketinških naljepnica, pa je tako jedno mjesto rezervirano i
za podatak koliko ova ploča postiže u popularnom 3DMarku 2006. Koliko je taj
podatak važan prosječnom kupcu ne znamo, no eto Gigabyte to ipak reklamira.
Uz to vidljivo je i kako ploča ima Gigabyteov Ultra Durable dizajn, 128MB

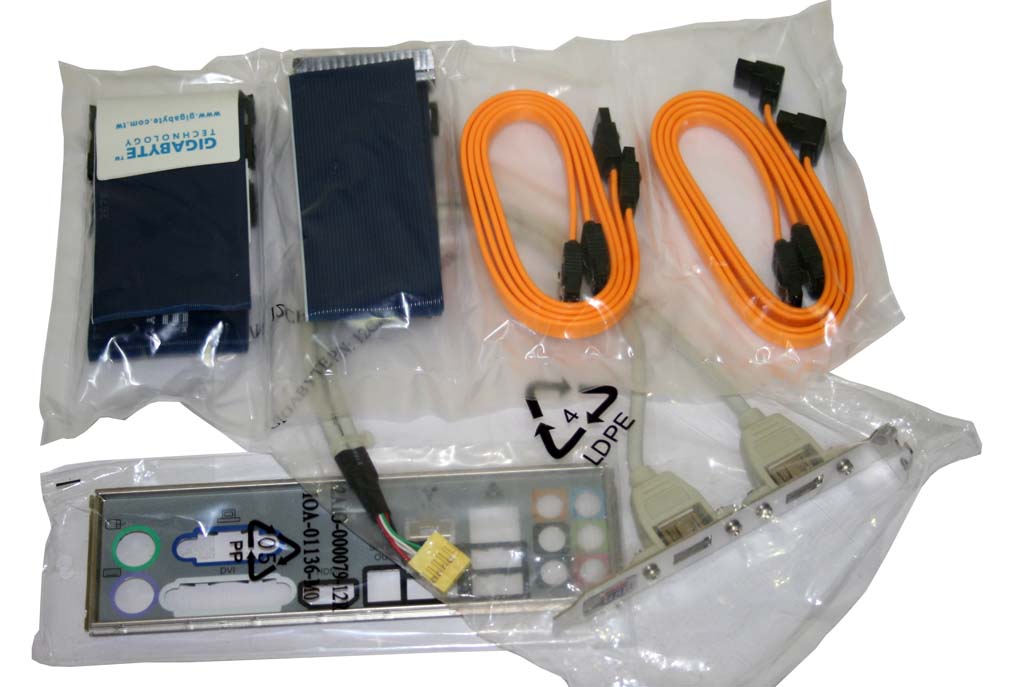

Sideport memorije koja pripada uz integriranu grafiku, dva BIOS-a itd. Bundle
koji dolazi sa pločom nije naročito bogat kao što možete vidjeti sa donjih
fotografija.
Bundle:
- CD s driverima i aplikacijama;
- Priručnik ploče i upute za instalaciju iste;
- Četiri SATA kabela;
- I/O backpanel limic;
- Flat IDE i floppy kablovi;
- Crossfire bridge;
- USB 2.0 Bracket

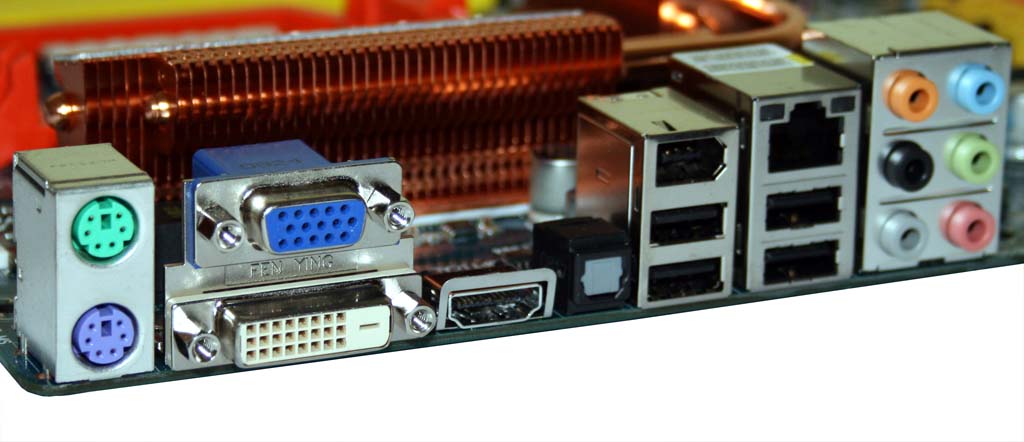

Kao što vidimo na slici ploča je bogata konektorima koji povećavaju
njene multimedijalne mogućnosti. I premda se danas susrećemo sa pločama
koje imaju i više od 4 USB priključka na stražnjem I/O panelu, svima kojima
to nije dovoljno Gigabyte bundla bracket sa dodatna dva.
I/O back panel:
- PS/2; tipkovnica i miš
- VGA D-sub
- DVI-D
- HDMI
- Optički S/PDIF izlaz
- Četiri USB 2.0 porta
- Jedan Firewire port
- Jedan RJ45 LAN port
- Šest 3.5mm analognih audio priklučaka (Center/Subwoofer Speaker Out/Rear
Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
Specifikacije:
- Podržani procesori:
- Socket AM2+/ AM2 procesori: AMD Phenom FX/ Phenom X4/ Phenom
X3/ Athlon X2/ Athlon/ Sempron X2/ Sempron (do 140W)
- Socket AM2+/ AM2 procesori: AMD Phenom FX/ Phenom X4/ Phenom
- Čipset:
- NB: AMD 790GX
- SB: AMD SB750
- Hyper Transport Bus: 5200/2000 MT/s
- Dodatni kontroleri:
- Realtek ALC889A – 7.1 HD Audio
- Realtek 8111C (LAN 10/100/1000 Mbit)
- T.I. TSB43AB23 – firewire kontroler
- iTE IT8718 – floppy kontroler
- Memorija:
- 4 x 1.8V DIMM DDR2 1066 (AM2+) /800/667 MHz, maksimalno 16
GB
- 4 x 1.8V DIMM DDR2 1066 (AM2+) /800/667 MHz, maksimalno 16
- Utori:
- 1 x PCI Express x16 utor (PCIEX16_1)
- 1 x PCI Express x16 utor (PCIEX8_1)
- 3 x PCI Express x1 utora
- 2 x PCI utora
- ATA konektori:
- 6 x SATA konektora sa podrškom za SATA RAID 0, 1, 5, 10 i JBOD
(SB750) - 1 x Floppy konektor (iTE IT8718)
- 1 x IDE konektor
- 6 x SATA konektora sa podrškom za SATA RAID 0, 1, 5, 10 i JBOD
- Ostalo:
- PCB: ATX Form Factor; 30.5cm x 24.4cm
- Dual AWARD BIOS
- @BIOS, Download Center, Q-Flash, EasyTune, Xpress Install, Xpress
Recovery2, Virtual Dual BIOS - Dodatni softvare: Norton Internet Security (OEM)
Čipset
Kao što se može vidjeti iz specifikacija, ploča je zasnovana
na 790GX integriranom northbridgeu i SB750 southbridgeu.
790GX je nasljednik 780G NB-a, a napravljen je od strane TSMC-a u 55nm proizvodnom
procesu te ima 205 milijuna tranzistora. Ima 26 PCIe staza, sa 16 staza rezerviranih
za jedan PCIe x16 slot, ili dva PCIe x8 slota u slučaju CrossFireX kombinacije.
Šest staza je rezervirano za x1 slotove, a preostala četiri za A-Link Express
II sučelje prema southbridgeu. Integrirani grafički procesor nosi
ime HD3300, a radi na 700MHz što je za 200MHz brže od onoga u 780G oznake
HD3200. Ima 40 stream procesora iz dva SIMD-a, te podržava DX10.1 (SM4.0).
Kao i 780G, 790GX podržava Unified Video Decoder 2.0 (UVD 2.0), što znači
da je dekodiranje VC-1, H.264 (AVC), WMV, i MPEG-2 izvora do rezolucije 1080p
hardverski ubrzano. Podrška za Hybrid Crossfire i CrossFireX je naravno i
dalje tu.

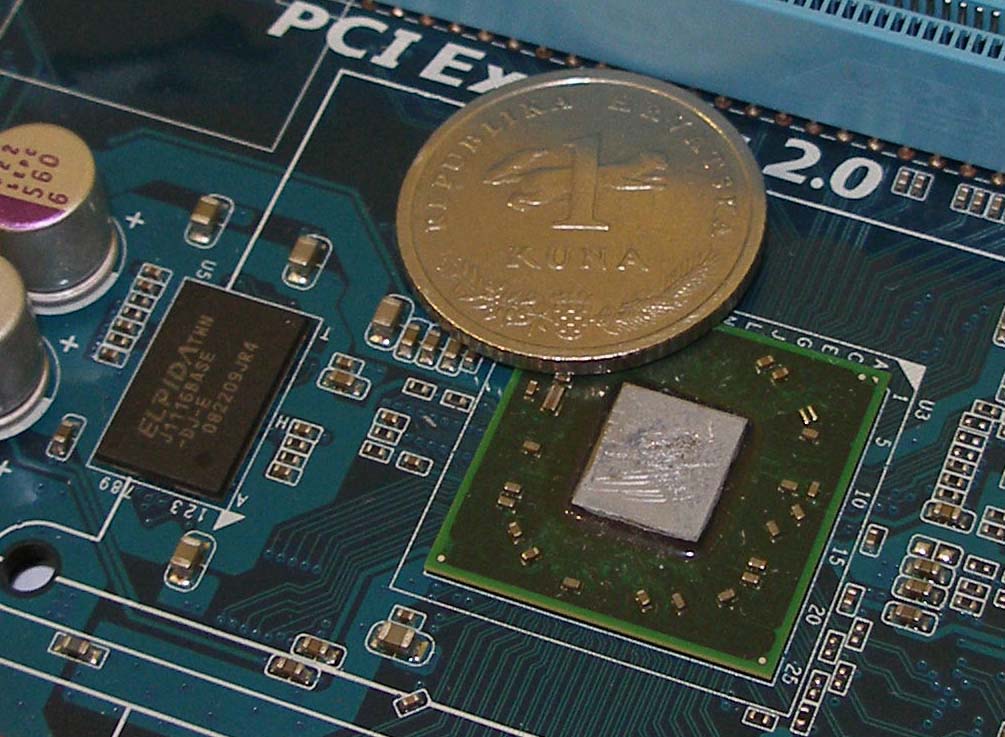

Na 780G pločama se kao opcija mogla dobiti SidePort memorija,
a na 790GX-u je ona standardna u obliku DDR2 ili DDR3 čipova. Kao što vidimo
na slici, Gigabyte se odlučio za Elpidin J1116BASE-DJ-E DDR3 čip kapaciteta
128MB i brzine 1333MHz (CL 9-9-9).
O mogućnostima SB750 čipa smo već pisali u članku
o Foxconnovoj A79A-S ploči, a svakako najbitnija novost je ACC koji omogućuje
bolji overclocking Phenom procesora sa zaključanim množiteljem. Ujedno su
poboljšane i ostale karakteristike što bi se prvenstveno trebalo odnositi
na USB performanse. Ipak, iz prijašnjeg testa smo vidjeli da se to nije dogodilo,
a u ovom članku ćemo to pokušati još jednom utvrditi.
