Layout

Kao i većina Gigabyteovih ploča, i ova je vrlo šarena i time
lako prepoznatljiva. Krasi ju sada već stariji, Ultra Durable 2 dizajn, koji
podrazumijeva Solid State kondenzatore, kvalitetne MOSFET-e, te feritne prigušnice.
Sve ovo, po Gigabyteu, garantira dugotrajan i stabilan rad te bolje overclocking
performanse.

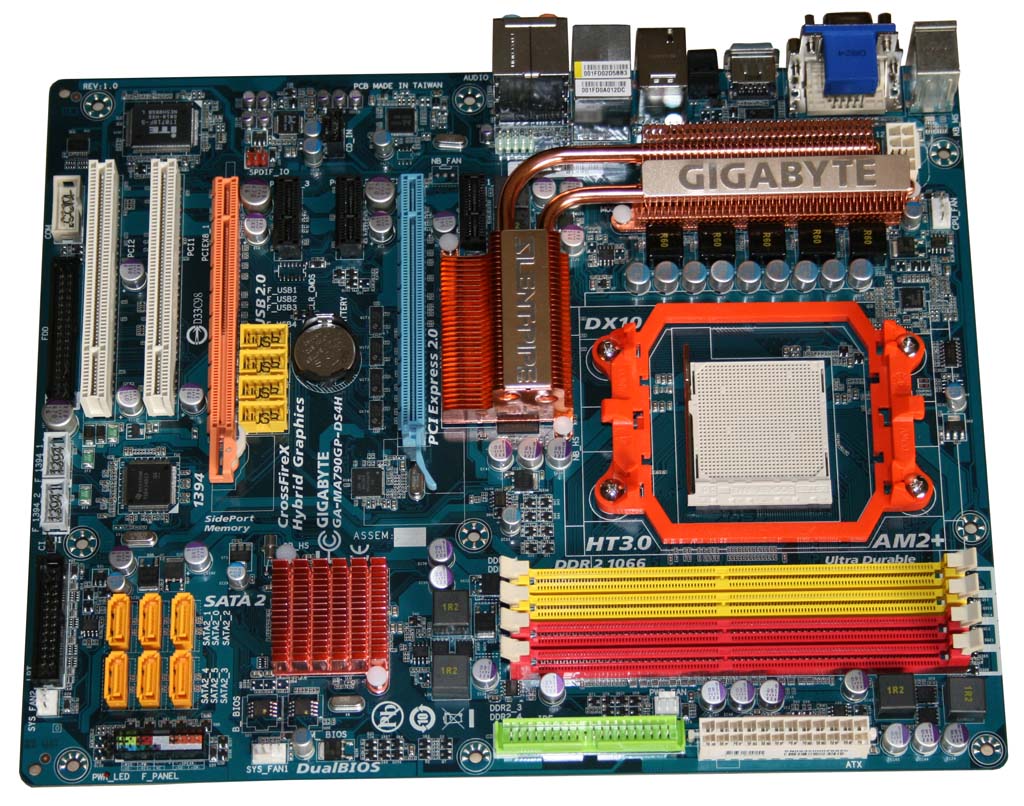

raspored komponenata po ploči je manje više standardan te prati
dizajn prijašnjih Gigabyteovih ploča. Prostora oko procesora ima dovoljno
i za najveće hladnjaka, a DIMM slotovi su dovoljno odmaknuti. Većina kontrolera
je smještena na lijevom rubu ploče ispred PCIe i PCI utora. Prvi, plavo obojani
PCIe utor je 16x, dok je drugi narančasti x8. Između njih su se smjestila
dva PCIe X1 utora što može predstavljati problem ukoliko koristimo grafičku
karticu sa dual-slot hlađenjem. Uz narančasti PCIe utor su se smjestila četiri
USB interna konektora, što je malo nezgodno zbog organizacije kabela. njih
bi radije vidjeli negdje uz rub ploče. Na samom dnu su svoja mjesta našla
dva PCI utora, a ispod njih Floppy i COM konektori. Premda je Floppy sve manje
u upotrebu, ovakav smještaj konektora je nezgodan zbog težeg organiziranja
kabela.

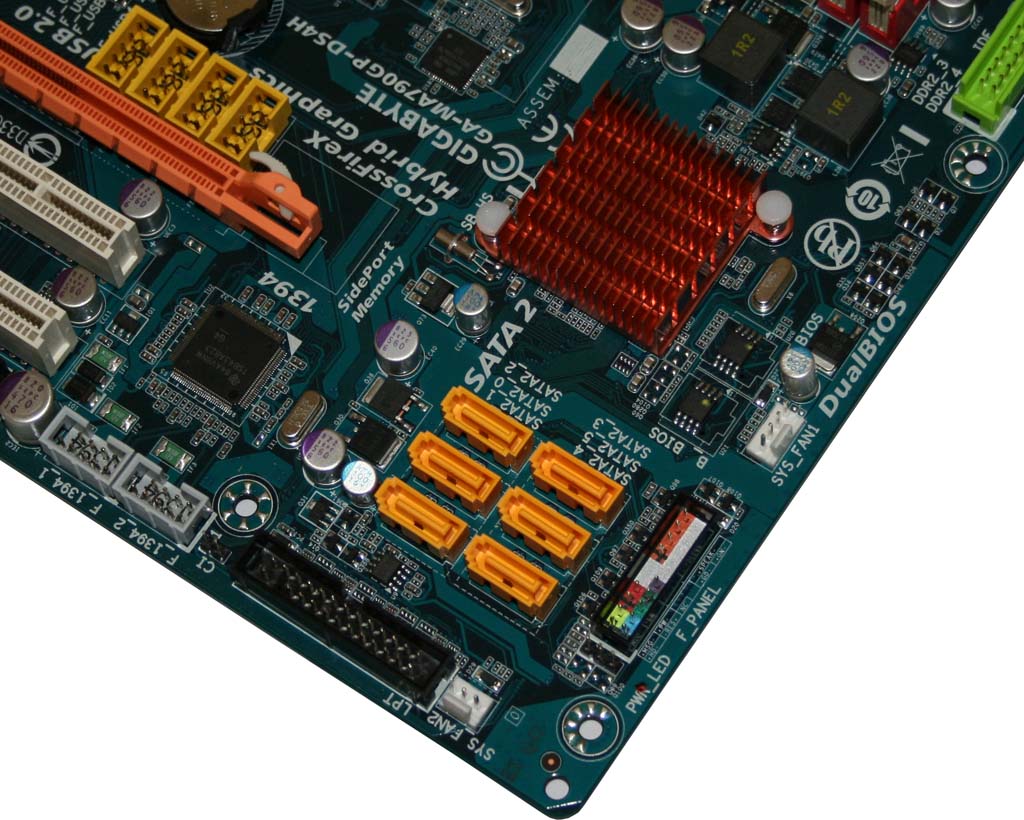

U donjem desnom uglu ploče ispod SB-a svoja mjesta je pronašlo
šest SATA konektora, front panel priključci (dobro označeni), dva firewire
interna konektora i LPT konektor. Kako vidimo, ova ploča omogućuje i korištenje
legacy priključaka (COM, LTP) preko dodatnih bracketa koji nisu priloženi
te ih je potrebno zasebno nabaviti. Svakako je potrebno napomenuti kako se
prilikom upotrebe PCIe x8 utora može desiti da duža i deblja kartica prekrije
poneki od SATA konektora što svakako nije pohvalno. No, s obzirom da je riječ
o ploči sa integriranom grafičkom karticom vjerujemo kako će takvi slučajevi

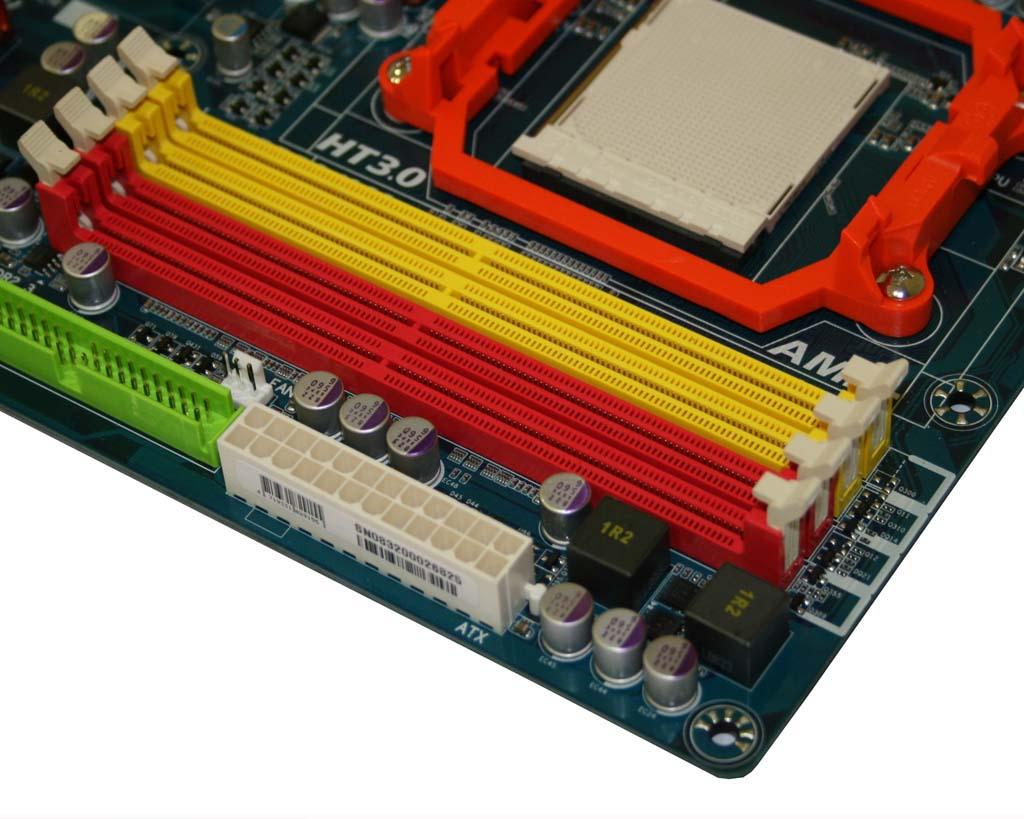

biti rijetki. U gornjem desnom uglu se nalaze IDE konektor te 24 pinski ATX
konektor što se već otprije pokazalo kao dobra pozicija za iste.



Hlađenje

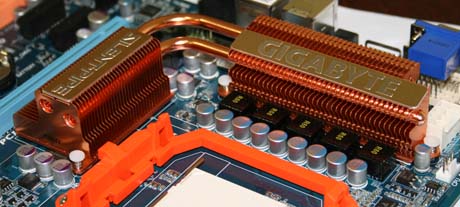

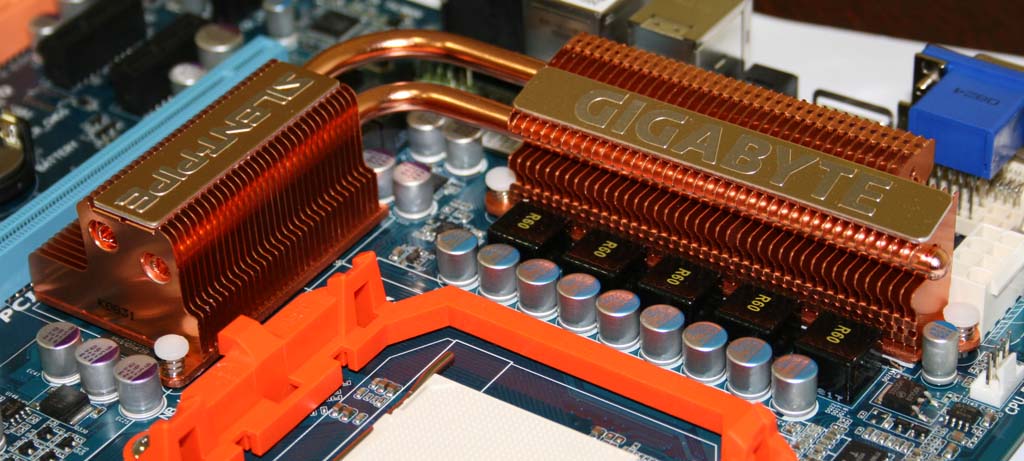

Hlađenje ploče je izvedeno potpuno pasivno. 5 fazni PWM dio
i NB hlade dva masivna bakrena hladnjaka povezana dvama toplovodnim cijevima.
Prilikom dugotrajnog rada pod opterećenjem, a posebno prilikom overclockinga
hladnjaci se dosta zagriju i poželjno bi ih bilo aktivno hladiti.

kao što ste mogli vidjeti iz slika iz Layout dijela SB750 je
hlađen malim aluminijskim hladnjakom (boje bakra) koji se pokazao kao adekvatan.
Prilikom dugotrajnog rada se zna zagrijati, ali ne pretjerano.



BIOS

BIOS je klasičan AWARD-ov, tako da svi koji su na njega navikli
neće imati problema u snalaženju. Ono na što se potrebno osvrnuti je MIT Intelligent
Tweaker dio koji nam dozvoljava da se poigramo sa nekim od opcija. Najnovija
i svakako najvažnija je ACC iliti Advanced Clock Callibration funkcija koja
nam omogućava podešavanje vrijednosti od -12 do +12 sa sve jezgre zajedno
ili za svaku pojedinačno. Ovo je vrlo bitno prilikom overclockinga procesora
(pogotovo onih sa zaključanim množiteljem) a premda ova ploča i nije primarno
tome namijenjena lijepo je vidjeti da su u Gigabyteu i na to mislili. U skladu
s time, dozvoljeno nam je mijenjati frekvencije sabirnice procesora, PCI-Express-a,
HyperTransport-a te VGA jezgre. Naravno, mijenjati možemo i memorijski djelitelj,
te postaviti Ganged ili Unganged postavke, a podržan je i EPP. Latencije memorije
možemo podešavati i ručno. Vrijednosti napona možemo mijenjati Southbridgeu,
SidePort memoriji, Northbridgeu, memoriji i procesoru. Dakle, opcija za dobar
overclocking je dovoljno i jedva smo čekali da vidimo što ova ploča može.
