Gigabyte MA790GP-DS4H & Intel DG45ID

Gigabyteova ploča dolazi u kutiji glatke površine sa pregršt informacija o samom proizvodu. Naravno kao i kod svakog drugog proizvođača ima dosta i marketinških naljepnica, pa je tako jedno mjesto rezervirano i za podatak koliko ova ploča postiže u popularnom 3DMarku 2006. Koliko je taj podatak važan prosječnom kupcu ne znamo, no eto Gigabyte to ipak reklamira. Uz to vidljivo je i kako ploča ima Gigabyteov Ultra Durable dizajn, 128MB Sideport memorije koja pripada uz integriranu grafiku, dva BIOS-a itd. Bundle koji dolazi sa pločom nije naročito bogat kao što možete vidjeti sa donjih fotografija.

Bundle:

Čipset

Kao što se može vidjeti iz specifikacija, ploča je zasnovana na 790GX integriranom northbridgeu i SB750 southbridgeu. 790GX je nasljednik 780G NB-a, a napravljen je od strane TSMC-a u 55nm proizvodnom procesu te ima 205 milijuna tranzistora. Ima 26 PCIe staza, sa 16 staza rezerviranih za jedan PCIe x16 slot, ili dva PCIe x8 slota u slučaju CrossFireX kombinacije. Šest staza je rezervirano za x1 slotove, a preostala četiri za A-Link Express II sučelje prema southbridgeu. Integrirani grafički procesor nosi ime HD3300, a radi na 700MHz što je za 200MHz brže od onoga u 780G oznake HD3200. Ima 40 stream procesora iz dva SIMD-a, te podržava DX10.1 (SM4.0). Kao i 780G, 790GX podržava Unified Video Decoder 2.0 (UVD 2.0), što znači da je dekodiranje VC-1, H.264 (AVC), WMV, i MPEG-2 izvora do rezolucije 1080p hardverski ubrzano. Podrška za Hybrid Crossfire i CrossFireX je naravno i dalje tu.

Na 780G pločama se kao opcija mogla dobiti SidePort memorija, a na 790GX-u je ona standardna u obliku DDR2 ili DDR3 čipova. Kao što vidimo na slici, Gigabyte se odlučio za Elpidin J1116BASE-DJ-E DDR3 čip kapaciteta 128MB i brzine 1333MHz (CL 9-9-9).

O mogućnostima SB750 čipa smo već pisali u članku o Foxconnovoj A79A-S ploči, a svakako najbitnija novost je ACC koji omogućuje bolji overclocking Phenom procesora sa zaključanim množiteljem. Ujedno su poboljšane i ostale karakteristike što bi se prvenstveno trebalo odnositi na USB performanse. Ipak, iz prijašnjeg testa smo vidjeli da se to nije dogodilo, a u ovom članku ćemo to pokušati još jednom utvrditi.

Kao i većina Gigabyteovih ploča, i ova je vrlo šarena i time lako prepoznatljiva. Krasi ju sada već stariji, Ultra Durable 2 dizajn, koji podrazumijeva Solid State kondenzatore, kvalitetne MOSFET-e, te feritne prigušnice. Sve ovo, po Gigabyteu, garantira dugotrajan i stabilan rad te bolje overclocking performanse.

raspored komponenata po ploči je manje više standardan te prati dizajn prijašnjih Gigabyteovih ploča. Prostora oko procesora ima dovoljno i za najveće hladnjaka, a DIMM slotovi su dovoljno odmaknuti. Većina kontrolera je smještena na lijevom rubu ploče ispred PCIe i PCI utora. Prvi, plavo obojani PCIe utor je 16x, dok je drugi narančasti x8. Između njih su se smjestila dva PCIe X1 utora što može predstavljati problem ukoliko koristimo grafičku karticu sa dual-slot hlađenjem. Uz narančasti PCIe utor su se smjestila četiri USB interna konektora, što je malo nezgodno zbog organizacije kabela. njih bi radije vidjeli negdje uz rub ploče. Na samom dnu su svoja mjesta našla dva PCI utora, a ispod njih Floppy i COM konektori. Premda je Floppy sve manje u upotrebu, ovakav smještaj konektora je nezgodan zbog težeg organiziranja kabela.

U donjem desnom uglu ploče ispod SB-a svoja mjesta je pronašlo šest SATA konektora, front panel priključci (dobro označeni), dva firewire interna konektora i LPT konektor. Kako vidimo, ova ploča omogućuje i korištenje legacy priključaka (COM, LTP) preko dodatnih bracketa koji nisu priloženi te ih je potrebno zasebno nabaviti. Svakako je potrebno napomenuti kako se prilikom upotrebe PCIe x8 utora može desiti da duža i deblja kartica prekrije poneki od SATA konektora što svakako nije pohvalno. No, s obzirom da je riječ o ploči sa integriranom grafičkom karticom vjerujemo kako će takvi slučajevi biti rijetki. U gornjem desnom uglu se nalaze IDE konektor te 24 pinski ATX konektor što se već otprije pokazalo kao dobra pozicija za iste.

Hlađenje

Hlađenje ploče je izvedeno potpuno pasivno. 5 fazni PWM dio i NB hlade dva masivna bakrena hladnjaka povezana dvama toplovodnim cijevima. Prilikom dugotrajnog rada pod opterećenjem, a posebno prilikom overclockinga hladnjaci se dosta zagriju i poželjno bi ih bilo aktivno hladiti.

kao što ste mogli vidjeti iz slika iz Layout dijela SB750 je hlađen malim aluminijskim hladnjakom (boje bakra) koji se pokazao kao adekvatan. Prilikom dugotrajnog rada se zna zagrijati, ali ne pretjerano.

BIOS

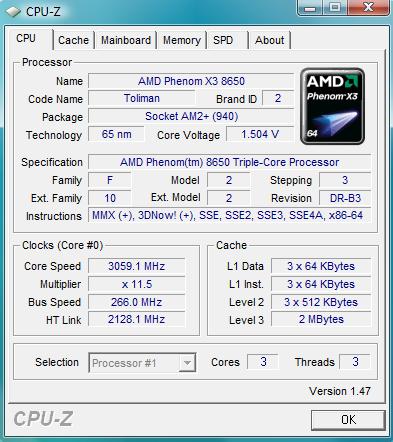

BIOS je klasičan AWARD-ov, tako da svi koji su na njega navikli neće imati problema u snalaženju. Ono na što se potrebno osvrnuti je MIT Intelligent Tweaker dio koji nam dozvoljava da se poigramo sa nekim od opcija. Najnovija i svakako najvažnija je ACC iliti Advanced Clock Callibration funkcija koja nam omogućava podešavanje vrijednosti od -12 do +12 sa sve jezgre zajedno ili za svaku pojedinačno. Ovo je vrlo bitno prilikom overclockinga procesora (pogotovo onih sa zaključanim množiteljem) a premda ova ploča i nije primarno tome namijenjena lijepo je vidjeti da su u Gigabyteu i na to mislili. U skladu s time, dozvoljeno nam je mijenjati frekvencije sabirnice procesora, PCI-Express-a, HyperTransport-a te VGA jezgre. Naravno, mijenjati možemo i memorijski djelitelj, te postaviti Ganged ili Unganged postavke, a podržan je i EPP. Latencije memorije možemo podešavati i ručno. Vrijednosti napona možemo mijenjati Southbridgeu, SidePort memoriji, Northbridgeu, memoriji i procesoru. Dakle, opcija za dobar overclocking je dovoljno i jedva smo čekali da vidimo što ova ploča može.

Sa konkurentske strane nam je stigla ploča koja nema pretenzija za višim grafičkim performansama ili pak overclockingom, nego više nekoj multimedijalnoj mašini ili mirnom uredskom radu. Intel ovu ploču svrstava u svoju "Media" seriju čime izravno daje do znanja na što cilja. S obzirom da nam je na test stigla samo ploča sa jednim CD-om drivera, bundle Vam ne možemo pokazati pa ćemo se odmah baciti na specifikacije i opis po kojima ćete vidjeti kako je ova ploča apsolutno Legacy Free.

Specifikacije:

• Podržani procesori:

  • LGA775 procesori: Intel Core 2 Quad, Core 2 Duo, Pentium Dual-Core, Celeron Dual-Core i Celeron 400
• Čipset:

  • Intel G45 Express čipset (82G45 Graphics and Memory Controller Hub (GMCH) i 82801JR I/O Controller Hub (ICH10R))
  • Video: Intel Graphics Media Accelerator X4500HD
• Dodatni kontroleri:

  • Intel 82567LF Gigabit Ethernet Controller (10/100/1000 Mbits/sec)
  • IDT 92HD73E, 7.1 HD audio kontroler
  • T.I. TSB43AB23 - firewire kontroler
  • iTE IT8718 - floppy kontroler
• Memorija:

  • 4 x 240-pin DDR2 800/667MHz SDRAM (DIMM), maksimalno 8GB
• Utori:

  • 1 x PCI Express x16 utor
  • 2 x PCI Express x1 utora
  • 1 x PCI utor
• ATA konektori:

  • 6 x SATA konektora sa podrškom za SATA RAID 0, 1, 5, 10 i JBOD
• Ostalo:

  • PCB: Micro-ATX form Factor (243.84 mm x 243.84 mm)
  • BIOS: Intel BIOS (smješten u SPI Flash uređaj)
  • Legacy I/O kontroler za serijski port i Consumer Infrared (CIR)

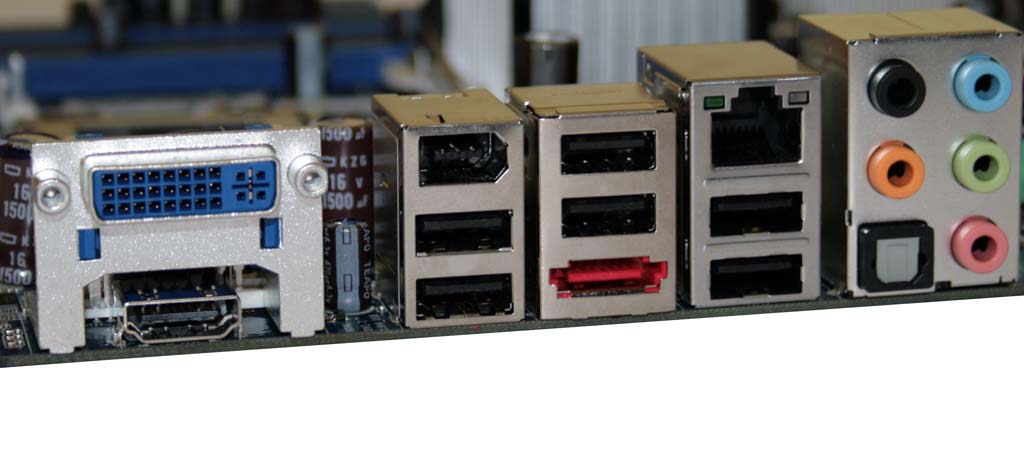

I/O back panel:

G45 i slabiji G43 su predstavljeni na Computexu ove godine a baziraju sa na EagleLake arhitekturi. Razlika između ta dva modela je činjenici kako u G45, odnosno X4500HD grafika ima mogućnost hardverskog dekodiranja videa visoke kvalitete (Blu-Ray npr.). Podržava DX10 (SM4.0) i OpenGL2.0 te ima PCIe 2.0 podršku. Podrška za Clear Video tehnologiju je također tu, odnosno potpuna hardversko dekodiranje HD videa (H.264, VC-1, MPEG-2) i podrška za HDMI, DVI, Display Port, HDCP, MEC). Memorijski kontroler je unaprijeđen i sada je moguće alociratii 512MB memorije za potrebe grafičkog akceleratora (samo u slučaju ako sistem ima 2GB radne memorije, ako je manje onda je limit 256MB). Svoje memorije ima 128MB. Kada je riječ o podršci za memoriju, tada u slučaju G45 govorimo o 400MHz (800MHz), dok je u slučaju G43 333MHz (667MHz efektivno) za DDR2, a G45 podržava i DDR3 memoriju do brzine 1066MHz. Na ploče sa ovim čipsetima možete staviti i najnovije procesore jer FSB podrška ide do 1333MHz (dakle sve osim EE-a). Southbridge ICH10R je isti onaj kao i na P45 pločama pa je o njemu sve poznato otprije.

Layout

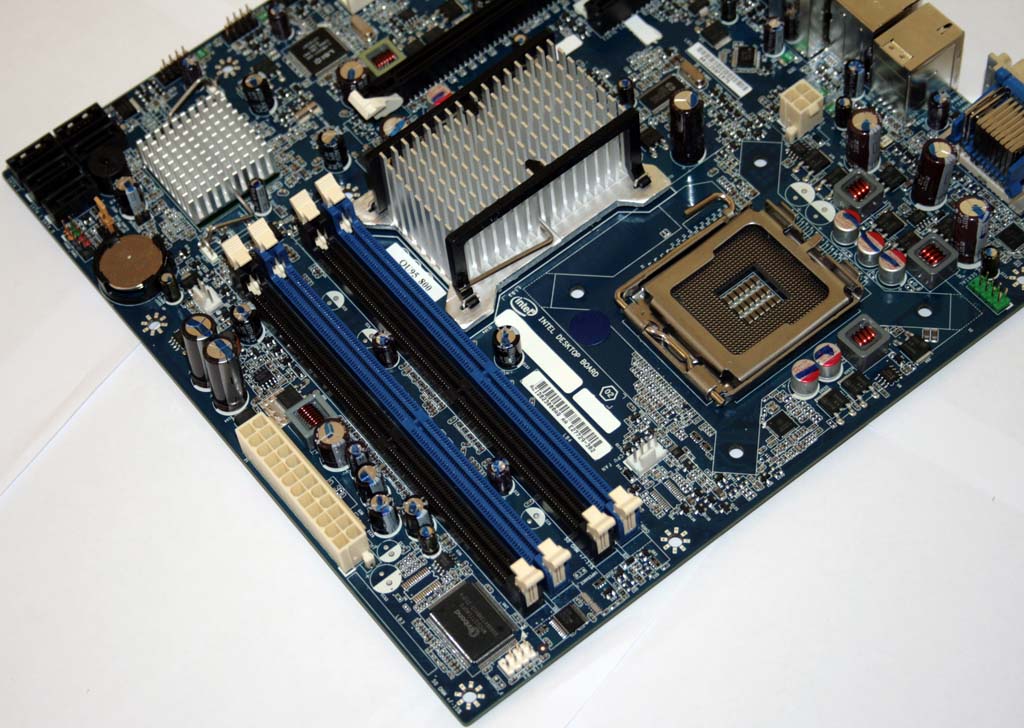

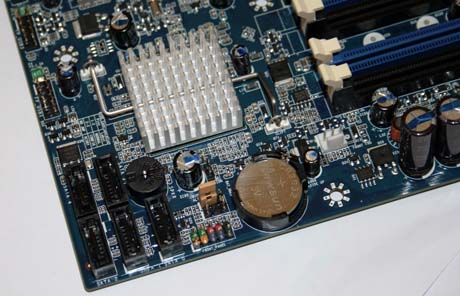

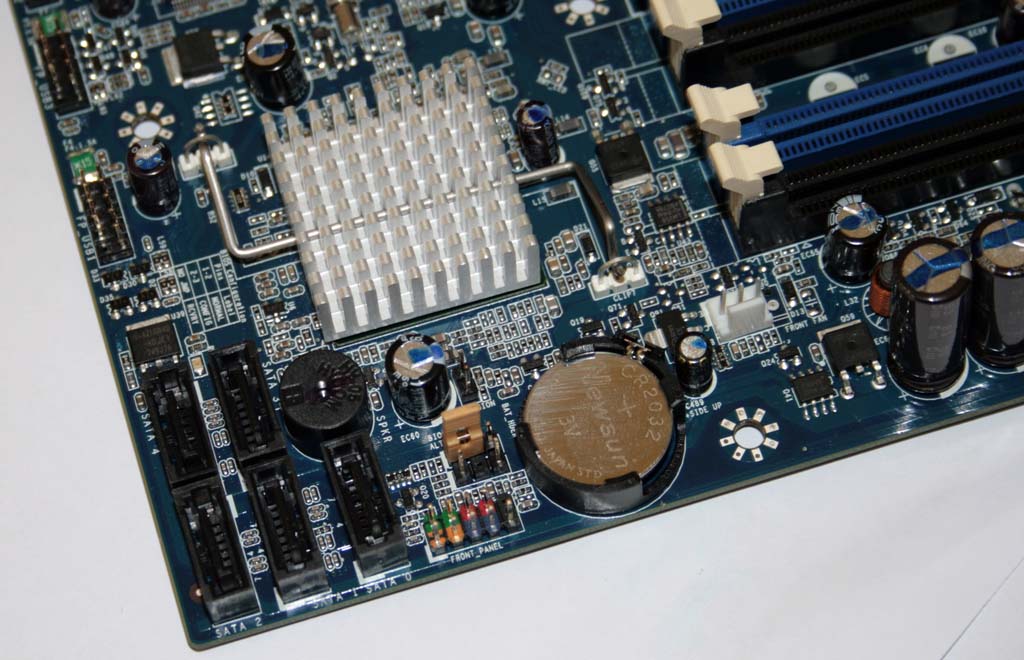

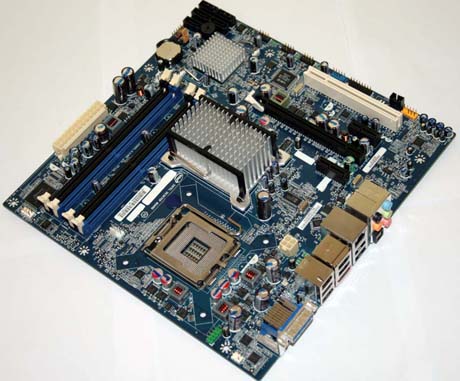

Za razliku od ranije opisane Gigabyteove ploče, DG45ID je vrlo jednostavna ploča na kojoj prevladava svega nekoliko boja. PCB je plavi, utori su u pravilu plavi, crni ili bež, hladnjaci sivi a srebrni je LGA775 mehanizam i kućišta konektora na I/O back panelu. Kondenzatori su klasični elektrolitski, a jedino ih je par Solid State u krugu naponske kontrole koja je također vrlo jednostavna.
