Gigabyte R9 380X Gaming G1 SOC test

Sapphireova je R9 380X Nitro kartica je ostavila jako dobar dojam na nas zbog svojih odličnih 1080p i sasvim solidnih 1440p performansi, ali i zato jer je konačno riječ o nečem novom u R9 3xx seriji. R9 380X ima Tonga XT grafički procesor koji je napravljen u 28 nm proizvodnom procesu te ima GCN 1.2 arhitekturu. Riječ je kao što znamo o nadograđenom Tahiti XT grafičkom procesoru, no s dovoljno izmjena kako bi ga mogli nazvati „novim“.

Kartica dolazi u standardnom pakiranju za Gigabyte, dobro je zaštićena sa svih strana od bilo kakvih eventualnih mehaničkih oštećenja, a bundle je stanradno siromašan. Tu je tek medij s upravljačkim programima i jedan brzi vodič za instalaciju.

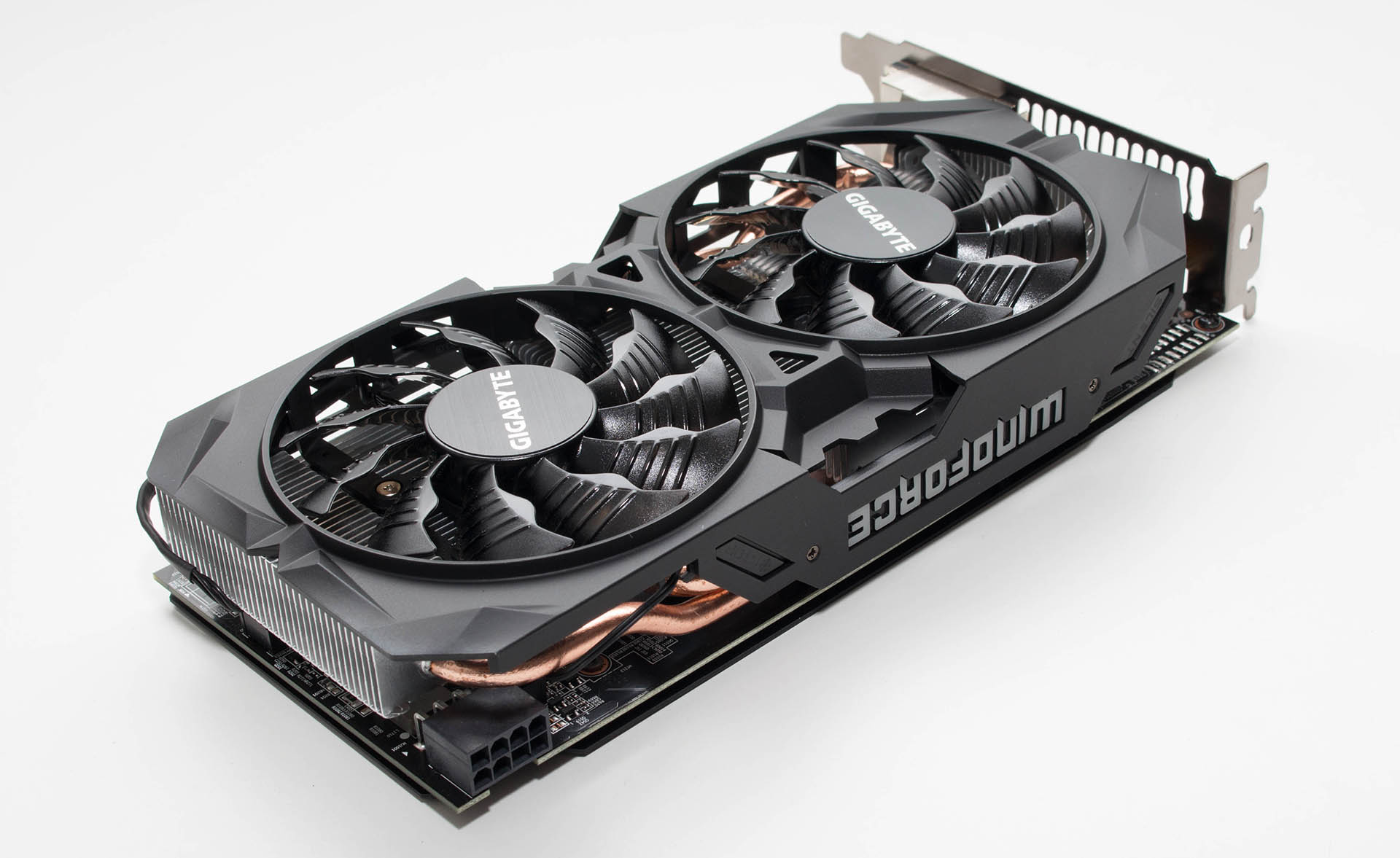

Kartica je tipičnog WindForce dizajna, što znači kako je Gigabyte upotrijebio svoju provjerenu formulu hlađenja uz Ultra Durable VGA dizajn. Hladnjak je napravljen od aluminijskih limova, masivan je, dugačak i prekriva sve komponente na 22 cm dugom PCB-u. Kako bi se čim efektnije toplina prenijela s GPU-a na aluminij tu su i četiri toplovodne bakrene cijevi s direktnim dodirom s grafičkim procesorom, koje dalje toplinu odvode u cijelu širinu hladnjaka. Toplinu s pasivnog dijela hladnjaka dalje odvode ventilatori koji su specijalno dizajniranih lopatica za smanjenje turbulencija zraka i buke. Uz to, Gigabyte donosi i polu-pasivan dizajn hlađenja jer se ventilatori ne vrte sve do određene temperature, a sve je popraćeno i LED signalizacijom na vrhu kartice – Stop i Silent. Pri najvećim opterećenjima ventilatori baš i nisu tihi ili nečujni, jer smo izmjerili buku od oko 44 dB (okretaji porast s oko 1000 do 1700 okretaja u minuti). Nije to ništa drastično, no svakako treba uzeti u obzir ukoliko se slaže čim tiše računalo. Za poboljšanje hlađenja i čvrstoće kartice tu je i aluminijska ploča na stražnjoj strani PCB-a. Tako ova kartica stvarno djeluje kao premium proizvod.

Tonga XT grafički procesor na ovoj kartici radi na 980 MHz u OC modu, a ima ukupno 2048 shadera raspoređenih u 32 Compute jedinice), 128 teksturnih jedinica i 32 render back-enda. Na kartici se nalazi i 4GB GDDR5 memorije koja radi na 1425 MHz, odnosno 5.7 Gbps efektivno. Iz ovih brojeva vidimo kako će ovaj model biti nešto sporiji od Sapphireovog Nitro modela kojeg smo ranije testirali.

Raspored video izlaza na kartici je klasičan – tu je jedan Dual Link DVI-I, jedan Dual Link DVI-D, jedan HDMI (1.4a) i jedan Display Port (1.2). Kartica ima i samo jedan dodatni 8-pinski PCIe Power konektor pa je maksimalna snaga koju može povući 225 W. API-ji koje podržava su DirectX 12, Vulkan i Mantle, a standardne su podrške i za FreeSync, CrossFireX, te one koje dolaze s driverima – VSR i Frame Rate Target Control.

Test sistem

Test sistem :: Hardware Matična ploča Asus Rampage IV Extreme Procesor(i) Intel Core i7 3960X @ 4.5GHz Memorija 4x 4GB DDR3 G.Skill @ 1866MHz Grafičke kartice Gigabyte R9 380X Gaming G1 SOC; Radeon Soft. Crimson Edition Zvučna kartica On Board Napajanje SuperFlower Leadex Platinum 1200W SSD Corsair Neutron XT 480GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 DirectX verzija 11 3DMark 2013, Firestrike Alien Isolation In game benchmark, max. details Ashes of Singularity Beta benchmark, High Company of Heroes 2 In game benchmark Dirt Rally Maksimalne postavke Thief In game benchmark, max. details Sniper Elite III In game benchmark, max. details

  Način testiranja

Karticu smo testirali na našem standardnom test sistemu koji je baziran na Asusovoj Rampage IV Extreme ploči, Intelovom i7-3960X procesoru i ukupno 16GB (4x 4GB) G.Skillove radne memorije brzine 1866MHz. Testovi i benchmarci su isti kao i kod recenzije R9 380X Nitro kartice no samo u 1920 x 1200 rezoluciji, uključujući i Ashes of Singularity beta benchmark. Napravili smo i testove zagrijavanja te potrošnje kroz nekoliko naslova, a kao i uvijek mjerena je potrošnja cijelog sistema. Vrijednosti buke koju navodimo u članku smo dobili mjerenjem uz pomoć Nexus 4 smartphonea (Android 5.1.1) i SoundMeter aplikacije.   Overclocking

Overclockirali smo s Gigabyteovom aplikacijom i nismo uspjeli postići rezultate kao s Nitro karticom, grafički procesor jednostavno nije htio raditi stabilno iznad 1060 MHz, a memoriju smo uspjeli podići do 1550 MHz. Uz niže taktove, jasno je kako će ova kratica i u osnovnoj konfiguraciji i s ručnim overclockingom biti sporija od konkurentnog Nitra.

[ichart headers="ID, FPS" title="3DMark Firestrike" htitle="FPS" labels="Gigabyte GTX970 Gaming G1,AMD Radeon R9 290X,Nvidia GTX780 Ti,AMD Radeon R9 290, Asus GTX780 STRIX OC,ASUS GTX780 DCU II OC,Sapphire R9 380X Nitro,Sapphire R9 280X Vapor-X,Gigabyte R9 380X G1,Asus R9 380 Strix DCU II OC,Sapphire Nitro R9 380,Gigabyte R9 285 OC,AMD HD7970 GHz,ASUS GTX960 Turbo" values="10190,9931,9923,9303,9268,8640,8506,8063,8036,7806,7711,7231,7161,6801" colors="blue,blue,blue,blue,blue,blue,blue,blue,orange,blue,blue,blue,blue,blue" height="600"] 3DMark rezultati su sasvim na razini R9 280X Vapor-X modela, te dosta slabiji od konkurentne R9 380X Nitro karttice. [ichart headers="ID, FPS" title="Alien Isolation" htitle="1920 x 1200 @ Max." labels="Sapphire R9 380X Nitro,Gigabyte R9 380X G1,Sapphire R9 380 Nitro,Gigabyte GTX960 Gaming G1, ASUS STRIX GTX960,MSI GTX960 Gaming 2G,Gigabyte GTX950 OC,Sapphire R7 370 Nitro"  values="94.20,94.02,89.11,85.19,84.0,83.88,70.52,59.74" colors="blue,red,blue,blue,blue,blue,blue,blue,blue" height="400"] Alien Isolation rezultat je na sasvim solidnoj razini i nije puno slabiji od onoga Nitro kartice. [ichart headers="ID, FPS" title="Company of Heroes 2" htitle="1920 x 1200 @ Very High, 0x AA(FPS)" labels="Sapphire R9 280X Vapor-X,Gigabyte GTX960 Gaming G1,Sapphire R9 380X Nitro,Sapphire R9 285 ITX Compact,MSI GTX960 Gaming 2G,ASUS STRIX GTX960,Gigabyte R9 380X G1,Asus R9 380 Strix DCU II OC,XFX R9 280 Black OC,Sapphire Nitro R9 380,Sapphire R9 285 Dual-X OC,Gigabyte R9 285 OC,Sapphire R9 280 Dual-X,Sapphire R9 270 Dual-X,Asus Striker Platinum"  values="57.86,56.46,56.14,56.08,55.02,54.60,54.22,52.84,52.17,52.01,50.58,49.42,49.37,42.97,40.26" colors="blue,blue,blue,blue,blue,blue,red,blue,blue,blue,blue,blue,blue,blue" height="400"] CoH 2 rezultat je ipak dosta slabiji od onoga kod Nitro modela, pa je tako čak i mrvicu niži od GTX960 Strix kartice. [ichart headers="ID, FPS" title="Dirt Rally" htitle="1920 x 1200 @ Max." labels="Sapphire R9 380X Nitro,Gigabyte R9 380X G1,Asus R9 380 Strix DCU II OC,Sapphire Nitro R9 380,ASUS GTX960 Turbo"  values="84.98,83.95,73.05,72.94,53.74" colors="blue,purple,blue,blue,blue,blue,blue" height="400"] Ponovno nešto slabiji rezultat, kao što je i bilo za očekivati. [ichart headers="ID, FPS" title="Sniper Elite III" htitle="1920 x 1200 @ Maximum details" labels="Sapphire R9 380X Nitro,Gigabyte R9 380X G1,Asus R9 380 Strix DCU II OC,Sapphire Nitro R9 380,Sapphire R9 285 ITX Compact,Gigabyte GTX960 Gaming G1,ASUS STRIX GTX960,MSI GTX960 Gaming 2G" values="110.9,109.8,93.5,93.4,89.4,86.9,86.7,85" colors="blue,orange,blue,blue,blue,blue,blue,blue" height="400" min="0"] I u Sniperu je G1 malo sporija od Nitra, ali s nešto manjom razlikom nego u prethodnim naslovima.

[ichart headers="ID, FPS" title="Thief" htitle="1920 x 1200 @ Very High (FPS)" labels="Sapphire R9 380X Nitro,Gigabyte R9 380X G1,Asus R9 380 Strix DCU II OC,Sapphire Nitro R9 380,Sapphire R9 280X Vapor-X,XFX R9 280 Black OC,Gigabyte R9 285 OC,Sapphire R9 285 Dual-X OC,Sapphire R9 280 Dual-X,Gigabyte GTX960 Gaming G1,ASUS STRIX GTX960,MSI GTX960 Gaming 2G,Sapphire R9 270X Toxic,Sapphire R9 285 ITX Compact,Asus Striker Platinum"  values="60.9,59.2,55,53.4,51.7,46.3,46.2,45.8,44.9,43.0,42.6,42,41.4,41.2,38.7" colors="blue,red,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="400"] I ovdje je po očekivanju G1 u zaostatku za konkurenticom. [ichart headers="ID, FPS" title="Ashes of Singularity DX11" htitle="1920 x 1200 @ High preset" labels="Sapphire R9 Fury Tri-X,AMD R9 Nano,ASUS STRIX R9 390X 8GB,AMD R9 295X2,AMD R9 290,Gigabyte R9 380X G1,Sapphire R9 380X Nitro,ASUS GTX960 Turbo" values="34.1,32.7,30.3,28.5,26.8,26.2,25.3,24.2" colors="blue,blue,blue,blue,blue,orange,blue,blue" height="400" min="0"] Zanimljivo ovdje je G1 nešto brža i to vjerujemo pod utjecajem Crimson Edition upravljačkih programa. Overclocking [ichart headers="ID, Score" title="3DMark Firestrike" htitle="Score" labels="Gigabyte R9 380X G1 @ OC,Gigabyte R9 380X G1" values="8500,8036" colors="red,blue" height="200"] [ichart headers="ID, FPS" title="Alien Isolation" htitle="1920 x 1200 @ Max.Details, 4x AA (FPS)" labels="Gigabyte R9 380X G1 @ OC,Gigabyte R9 380X G1" values="100.98,94.02" colors="orange,blue" height="200"] [ichart headers="ID, FPS" title="Company of Heroes 2" htitle="1920 x 1440 @ Maximum" labels="Gigabyte R9 380X G1 @ OC,Gigabyte R9 380X G1" values="58.01,54.22" colors="red,blue" height="200"] [ichart headers="ID, FPS" title="Thief" htitle="1920 x 1200 @ Very High, 16xAF" labels="Gigabyte R9 380X G1 @ OC,Gigabyte R9 380X G1" values="63.28,59.2" colors="orange,blue" height="200"] Overclocking je oko 7% povećanja performansi, što je solidno no naravno nije dovoljno za lov na Nitro model.

[ichart headers="ID, dB" title="Buka" htitle="dB" labels="AMD Radeon R9 Fury X,Sapphire R9 Fury Tri-X,Sapphire R9 380X Nitro,Gainward GTX970 Phantom,Gigabyte R9 380X G1,MSI GTX980 Gaming 4G,Asus GTX780 STRIX OC,Gigabyte GTX970 Gaming G1,MSI R9 290X Lightning,ASUS Matrix Platinum GTX980,ASUS STRIX R9 390X 8GB,Sapphire R9 390 Nitro,Nvidia GTX780,Nvidia GTX780 Ti,Sapphire R9 390X Tri-X,Asus GTX680 DCUII,ASUS Matrix Platinum GTX780Ti,Nvidia GeForce GTX980,Sapphire R9 290X Vapor-X 4GB OC,Sapphire R9 290X Vapor-X 8GB,AMD Radeon R9 290X @ Uber,AMD Radeon R9 290 @ Uber,ASUS GTX780Ti DCU II,Nvidia GTX980 Ti,Sapphire R9 290X Tri-X 8GB,AMD R9 Nano" values="39,42,42,44,44,44,45,45,45,46,46,46,47,47,47,48,48,48,48,48,49,49,49,49,49,50" colors="blue,blue,blue,blue,yellow,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="700" min="0"] 2 dB razlike na papiru ne zvuči puno, no ipak je G1 nešto čujnija od Nitro kartice. Nije neugodna, no jasno je da se bilo koji ventilator na 1700 okretaja u minuti ne može ne čuti. [ichart headers="ID, W" title="Potrošnja" htitle="W" labels="Gigabyte R9 380X G1,Nvidia GTX980,Gigabyte GTX970 Gaming G1,MSI GTX980 Gaming 4G,Sapphire R9 380X Nitro,Gainward GTX970 Phantom,ASUS Matrix Platinum GTX980,Nvidia GTX780,AMD R9 Nano,Gigabyte GTX960 G1 @ SLI,Nvidia GTX980 Ti,Sapphire R9 Fury Tri-X,Asus GTX780 STRIX OC,ASUS Matrix Platinum GTX780Ti,ASUS GTX780Ti DCU II,Sapphire R9 290X Tri-X 8GB,MSI R9 290X Lightning,AMD Radeon R9 290,Sapphire R9 290X Vapor-X 4GB OC,Sapphire R9 290X Vapor-X 8GB,AMD Radeon R9 290X,AMD Radeon R9 Fury X,Sapphire R9 390 Nitro,ASUS STRIX R9 390X 8GB,Sapphire R9 390X Tri-X" values="360,375,383,394,395,400,412,427,431,440,465,468,495,497,499,500,501,502,502,503,508,521,522,525,527" colors="red,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple,purple" height="600" min="0"] Zadržavanjem relativno niskog takta, Gigabyte je uspio smanjiti potrošnju G1 kartice pa je naš sistem trošio i 35 W manje s njom nego s Nitro karticom. [ichart headers="ID, °C" title="Zagrijavanje" htitle="°C" labels="AMD Radeon R9 Fury X,Gigabyte GTX970 Gaming G1,ASUS GTX780 DCU II OC,AMD R9 295X2,Gigabyte R9 380X G1,ASUS Matrix Platinum GTX980,MSI GTX980 Gaming 4G,MSI R9 290X Lightning,Sapphire R9 290X Vapor-X 4GB OC,Sapphire R9 380X Nitro,Sapphire R9 390X Tri-X,Asus GTX780 STRIX OC,Gigabyte GTX580 SOC,MSI GTX770 TwinFrozr,Gigabyte GTX770 OC,Sapphire R9 290X Vapor-X 8GB,Sapphire R9 290X Tri-X 8GB @ OC,Sapphire R9 Fury Tri-X,Sapphire R9 390 Nitro,Sapphire R9 290X Tri-X 8GB,AMD R9 Nano,ASUS Matrix Platinum GTX780Ti,Gainward GTX970 Phantom,Sapphire R9 290 Tri-X,Nvidia GTX980,ASUS STRIX R9 390X 8GB,Nvidia GTX980 Ti,Nvidia GTX780 Ti,ASUS MARS 760" values="58,60,62,62,63,64,68,69,70,70,70,71,71,71,71,71,72,73,74,75,75,75,75,80,83,83,84,93" colors="blue,blue,blue,red,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="600" min="0"] Jedan pogled na temperaturu i jasno je zašto je Sapphireov model tiši - ručnim podešavanjem bi vjerojatno došli do iste razine buke i temperature kao što to Nitro ima podešeno tvornički. Za pohvalu je naravno Silent mod u kojem se ventilatori ne vrte sve do oko 54°C.

Gigabyte je po običaju napravio vrlo solidan proizvod, tj. vrlo kvalitetnu grafičku karticu s odličnim rashladnim sustavom. WindForce ima potpuno bešumni način rada sve do 54°C kada se ventilatori pale i kada prelaze u čak i malo preagresivan način rada jer su dosta čujni. Moglo je to biti i malo tiše i mogli su žrtvovati pokoji stupanj, no eto, tako je kako je. Po pitanju taktova su se odlučili za konzervativniji pristup i GPU takt je dosta niži u odnosu na konkurentni Nitro model, koji je zbog toga i brži. Ni OC potencijal ovoj kartici nije sjajan i Sapphire je očito za sebe birao nešto bolje čipove a i vjerojatno su malo "nafrljili " napon što se vidi i po potrošnji (GPUZ je za G1 pokazivao 1.1V, a Sapphireov nije mogao očitati). Po nama bi tako Nitro svakako bio pametniji izbor, pogotovo jer im je cijena na našem tržištu podjednaka (oko 2.100+ kn).
