Treća X299 ploča koju testiramo je Gigabyteova. Riječ je o modelu iz Aorus Gaming serije s oznakom 3. Ulazni je to model u ovu seriju pa je izravan konkurent dvama X299 pločama do sada testiranim. Trica donosi sve ono osnovno i bitno za HEDT klasu računala, ali i neke posebnosti poput RGB LED osvjetljenja, uz standardno dobre audio i mrežne mogućnosti.

Gigabyte trenutno u ponudi ima sedam ploča sa X299 čipsetom, od kojih samo jedna, UD4, ne pripada Aorus obitelji. Koja je sada osim sa 7 i 9, proširena i modelima Ultra Gaming, Ultra Gaming Pro, te običnim Gaming modelom (bez brojčane oznake). Ploča koju danas testiramo je cjenovno iznad UD4 i običnog Gaming modela koji su cjenovno primjereniji četverojezgrenim Kaby Lake-X procesorima. Gaming 3 je cijenom poklapa s Asusovom PRIME X299-A i ASRockovom X299 Fatal1ty Gaming K6 koje smo nedavno testirali.

gigabyte_x299_g3_3

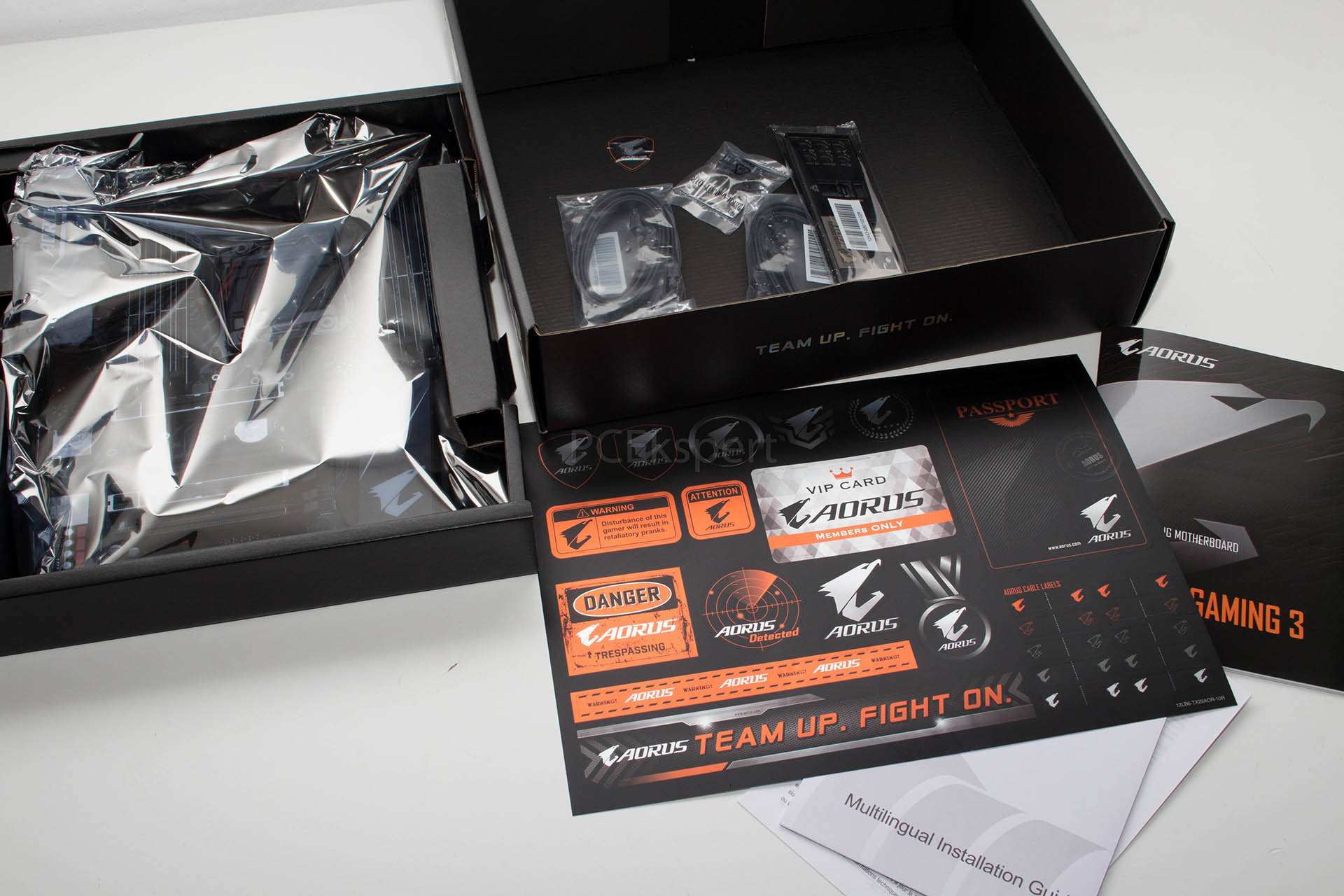

S obzirom na cjenovni razred, Gaming 3 ne donosi izdašan bundle paket. Tako uz ploču u kutiji nalazimo detaljne upute, set naljepnica, višejezični vodič za instalaciju, Aorus naljepnicu u obliku štita, zaštitu za stražnji I/O panel, četiri SATA 6 Gbps kabela i Q konektor. M.2 vijaka u paketu nema s razlogom, jer su već predinstalirani na ploči na obje pozicije.

gigabyte_x299_g3_4

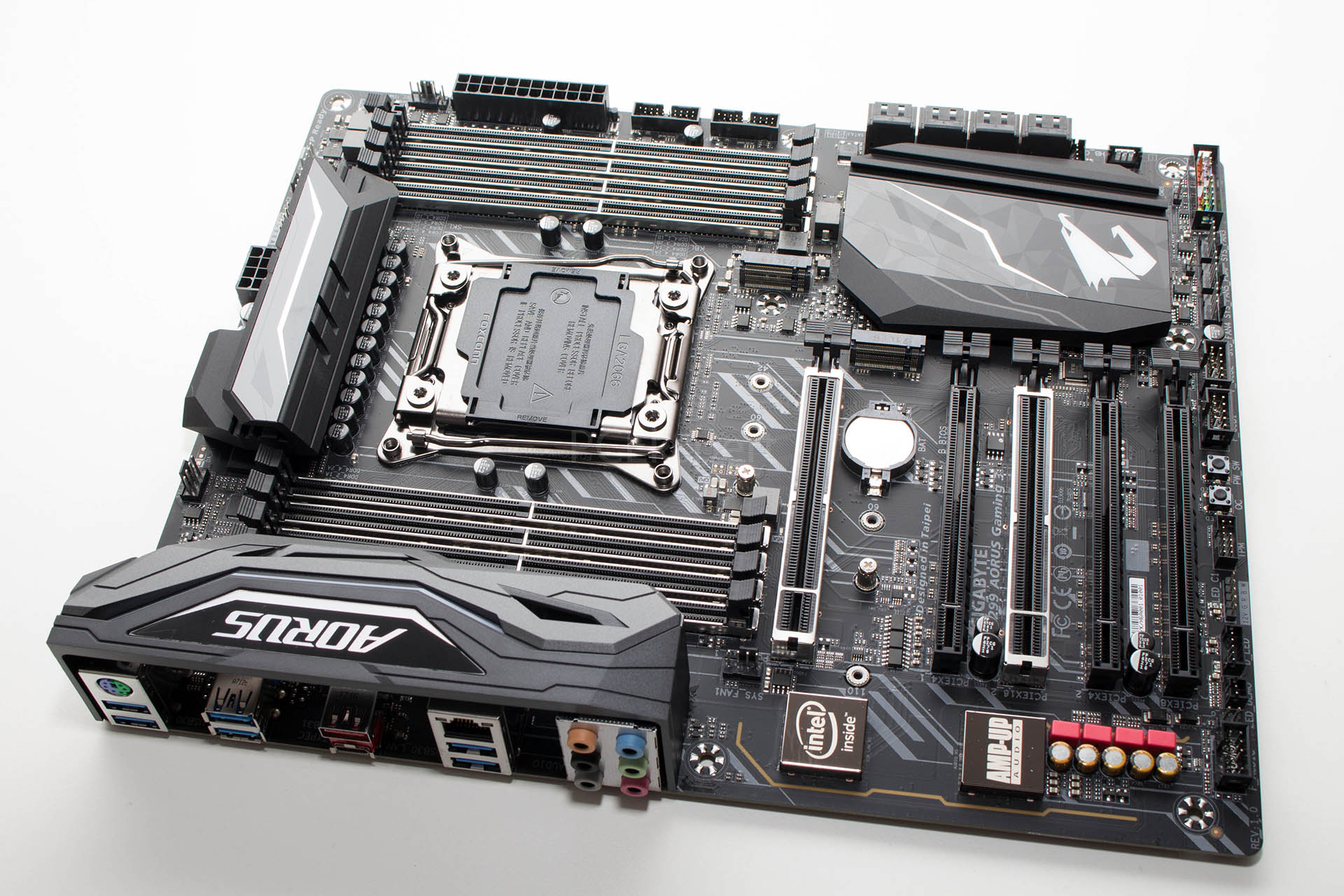

Nekadašnji trend šarenih i živo obojanih ploča, konektora i elemenata je na svu sreću završio, i sve su sada ploče vrlo elegantne. Ova je Gaming 3 u crnim i sivim tonovima, uz tek malo crvenila tamo gdje treba, na WIMA audio kondenzatorima. Ploča s nisko postavljenim hladnjacima i plastičnim pokrovom stražnjeg I/O-a jednostavno izgleda odlično. U to se uklapa i mat PCB, sa sivim šarama. Svima kojima je do šarenila Gigabyte donosi RGB LED osvjatljenje na nekoliko zona ploče, kao i podršku za LED trake.

gigabyte_x299_g3_5

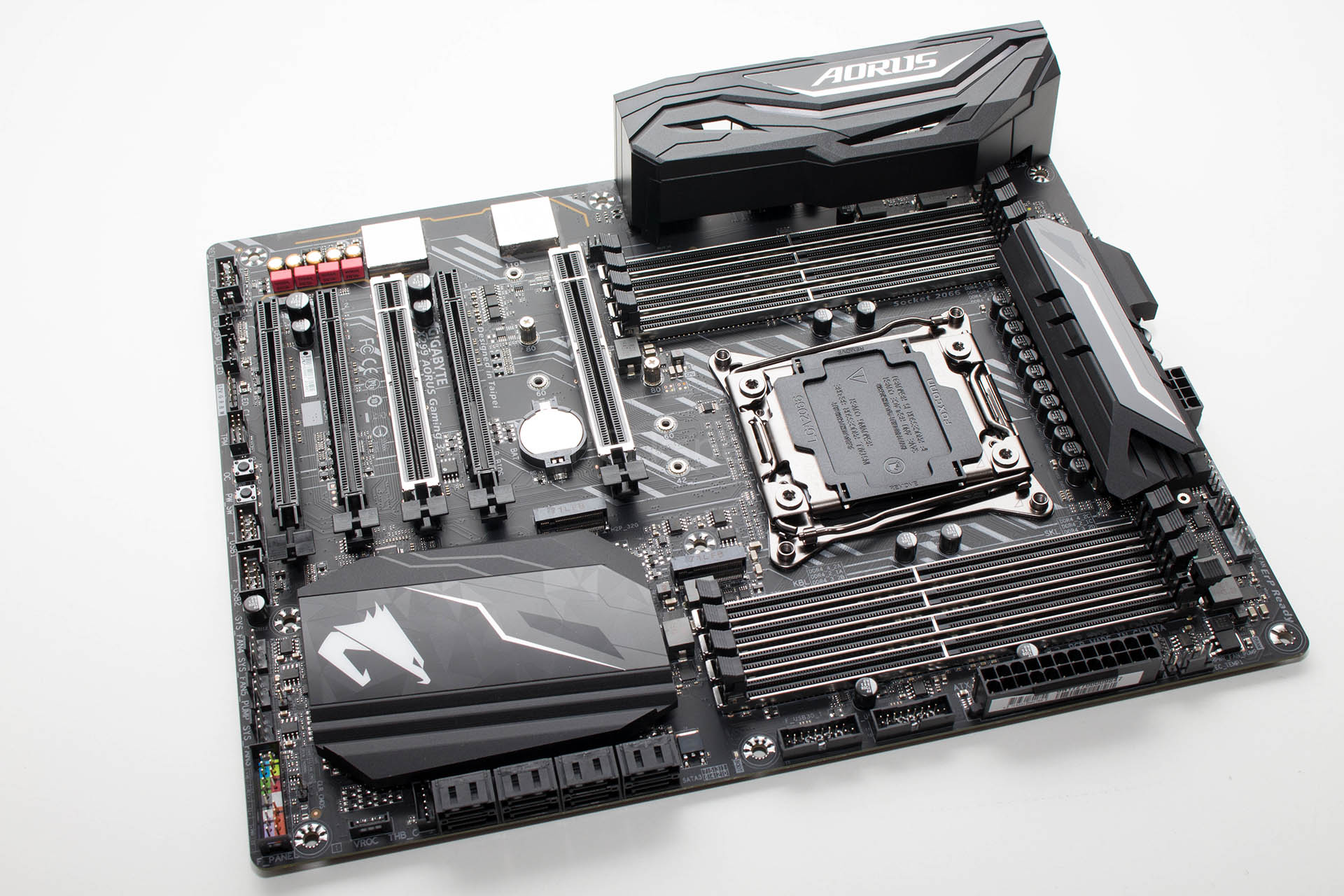

Layout ploče je vrlo dobar, ništa ničemu ne bi trebalo smetati i sve je vrlo logično raspoređeno. Bitni konektori su uz rubove ploča, pa će i aranžiranje kabela biti lakše, a stršat će jedino USB 3.0 konektori na desnom rubu. Jedan od dva je M.2 socketa mrvicu nespretno smješten ispod grafičke kartice, no drgi je iznad, pa ako ne koristimo dva SSD-a bolje je odabrati gornji. Nažalost, kao i kod Asrockove konkurentice, ni ovdje nema prijeko potrebnog pasivnog hladnjaka za M.2 (plus za Asus).

gigabyte_x299_g3_6

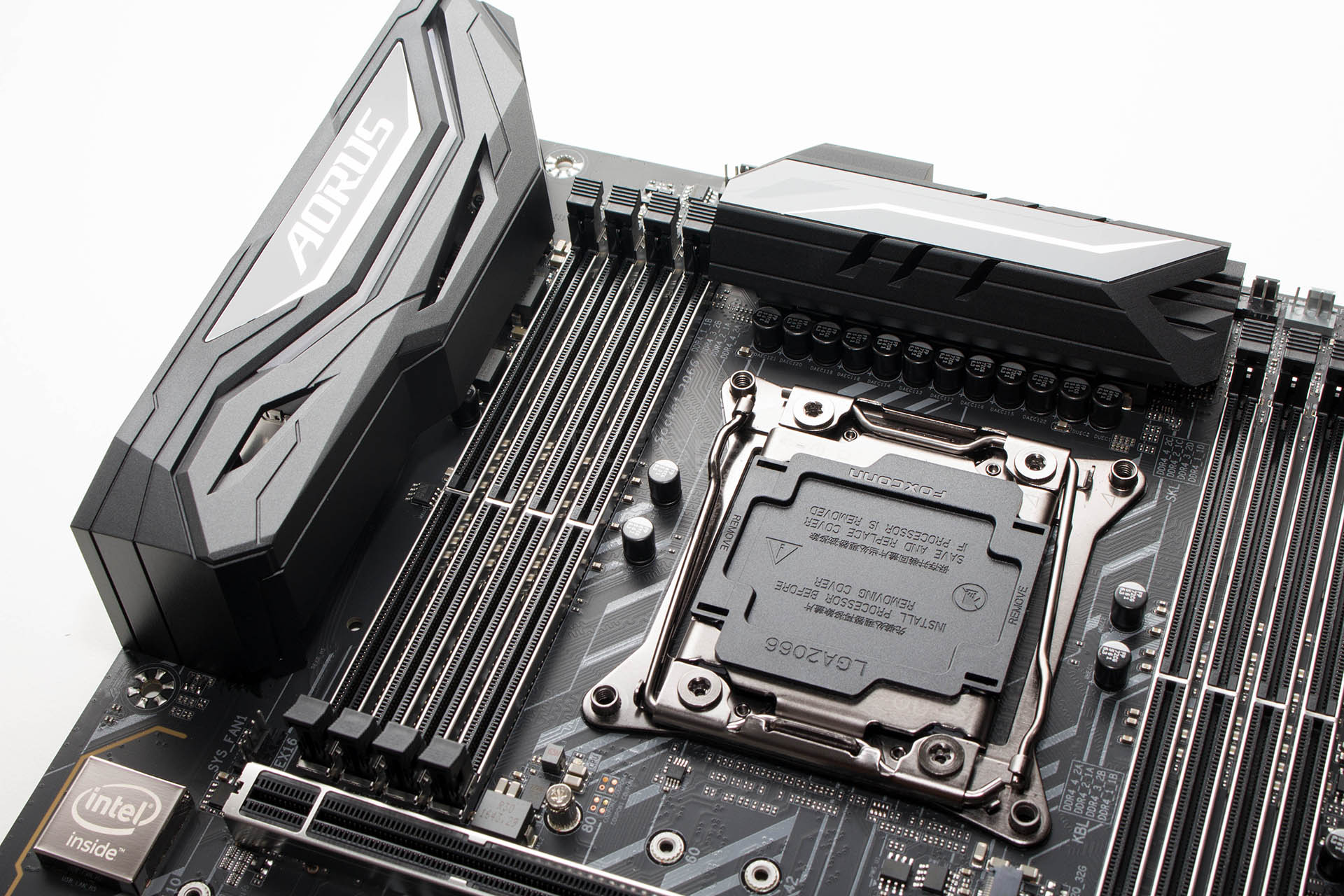

Hladnjak na MOSFET-ima VRM jedinice je masivan, a Gigabyte se hvali server-class dizajnom jedinice. To uključuje International Rectifierov kontroler i powerstageove, server level prigušnice i solid kondenzatore. Proizvođač se hvali i Turbo B-Clock generatorom takta koji nudi linearnu promjenu opsega od 90 do 500 MHz za BCLK, uz PEG, PCIe i DMI buseve koji se mogu sinkronizirano mijenjati od 100 do 200 MHz. Hladnjak svoj posao na VRM jedinici odrađuje solidno, no pri dugotrajnim se opterećenjima dosta zagrije, pa je potrebno osigurati protok zraka preko njega – pogotovo kod overclockinga.

gigabyte_x299_g3_7

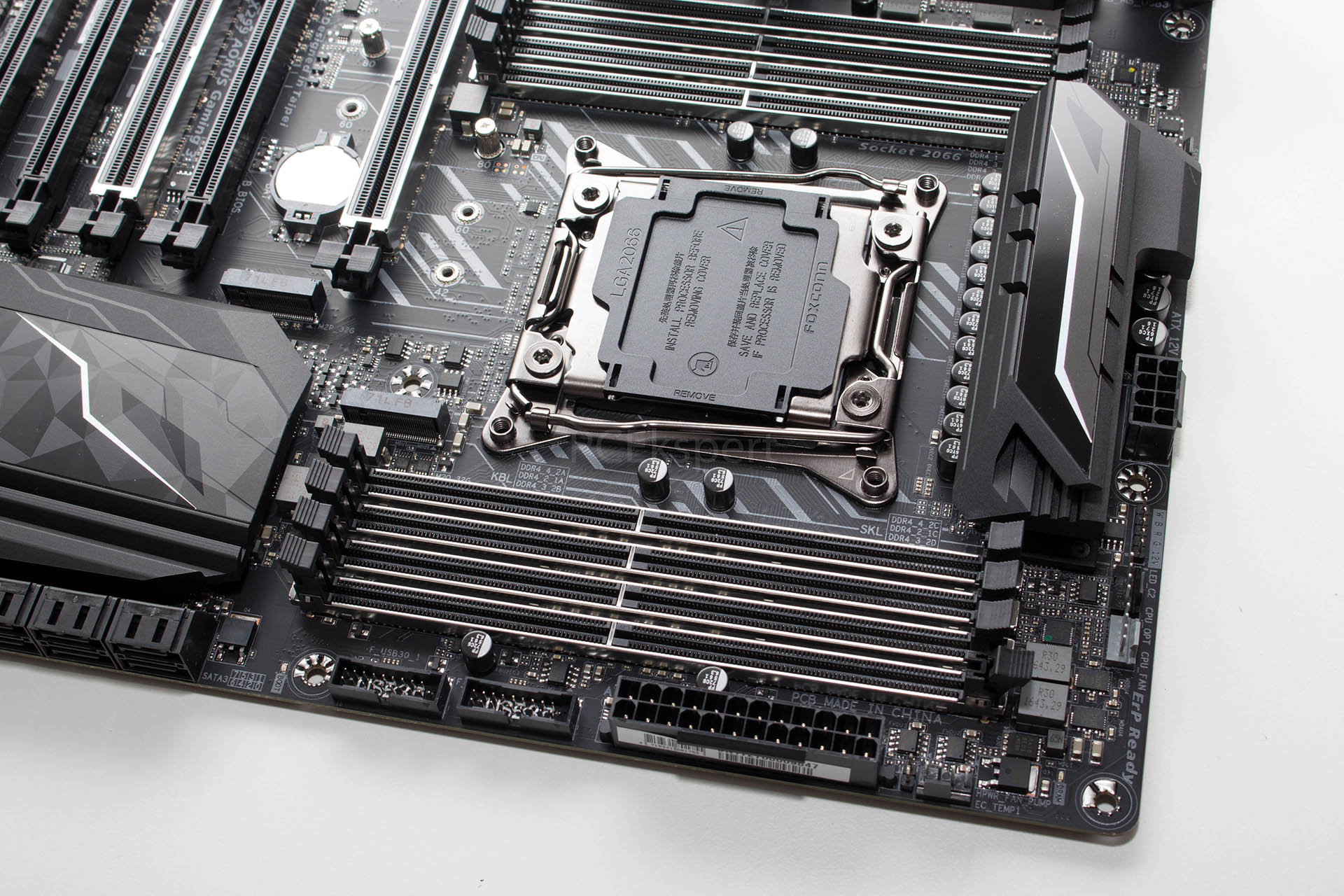

Ploča podržava ukupno 128 GB DDR4 četverokanalne memorije brzine do 4.400 MHz pri overclockingu, a osam se DIMM utora nalazi raspoređeno oko LGA2066 socketa kao i obično. Pri instalaciji je potrebno znati kako se najprije popunjavaju vanjski utori. Desni rub ploče popunjavaju dva USB 3.0 interna konektora, 24-pinski ATX konektor, tri četveropinska hibridna konektora za ventilatore, vodene pumpe itd., a na vrhu se nalazi i 8-pinski EPS konektor.

Specifikacije Gigabyte X299 Aorus Gaming 3
Podržani
procesori
  1. Support for Intel Core X series processors in the LGA2066 package
  2. L3 cache varies with CPU
Čipset
  1. Intel X299 Express Chipset
Memorija
  1. 8 x DDR4 DIMM sockets supporting up to 128 GB of system memory.
    * Support for up to 512 GB of system memory when using Registered DIMMs.
    * Supported when using a 44-lane or 28-lane CPU (6-core or above).
  2. 4 x DDR4 DIMM sockets supporting up to 64 GB of system memory.
    * Supported when using a 16-lane CPU (4-core).
  3. 4 channel memory architecture.
    * Supported when using a 44-lane or 28-lane CPU (6-core or above).
  4. Dual channel memory architecture.
    Supported when using a 16-lane CPU (4-core).
  5. Support for DDR4 4400(O.C.) / 4333(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400 / 2133 MHz memory modules
  6. Support for non-ECC Un-buffered DIMM memory modules
  7. Support for Registered DIMM 1Rx8/2Rx8/1Rx4/2Rx4 memory modules (operate in non-ECC mode)
  8. Support for Extreme Memory Profile (XMP) memory modules
Utori
za proširenja
  1. 2 x PCI Express x16 slots, running at x16 (PCIEX16_1, PCIEX16_2)
  2. 1 x PCI Express x16 slot, running at x8 (PCIEX8)
  3. 2 x PCI Express x16 slots, running at x4 (PCIEX4_1, PCIEX4_2)
    (All of the PCI Express slots conform to PCI Express 3.0 standard.)
Multi-VGA
podrška
  1. Support for NVIDIA Quad-GPU SLI and 3-Way (with 44-lane CPU) / 2-Way (with 44 & 28-lane CPU) NVIDIA SLI technologies
  2. Support for AMD Quad-GPU CrossFire and 3-Way (with 44-lane CPU) / 2-Way AMD CrossFire technologies
LAN
Intel GbE LAN chip (10/100/1000 Mbit)
Audio
  1. Realtek ALC1220 codec
  2. High Definition Audio
  3. 2/4/5.1/7.1-channel
  4. Support for S/PDIF Out
Storage Chipset:

  1. 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x4/x2 SSD support) (M2Q_32G)
  2. 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 SATA and PCIe x4/x2 SSD support) (M2P_32G)
  3. 8 x SATA 6Gb/s connectors
  4. Support for RAID 0, RAID 1, RAID 5, and RAID 10

Intel Optane Memory Ready
Intel VROC ready

USB Chipset+ASMedia USB 3.1 Gen 2 Controller:

  1. 1 x USB Type-C port on the back panel, with USB 3.1 Gen 2 support
  2. 1 x USB 3.1 Gen 2 Type-A port (red) on the back panel

Chipset:

  1. 10 x USB 3.1 Gen 1 ports (6 ports on the back panel, 4 ports available through the internal USB headers)
  2. 4 x USB 2.0/1.1 ports available through the internal USB headers
BIOS
  1. 2 x 128 Mbit flash
  2. Use of licensed AMI UEFI BIOS
  3. Support for DualBIOS
  4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Format
ATX Form Factor; 30.5cm x 24.4cm
Interni I/O portovi
  1. 1 x 24-pin ATX main power connector
  2. 1 x 8-pin ATX 12V power connector
  3. 1 x CPU fan header
  4. 1 x water cooling CPU fan header
  5. 4 x system fan headers
  6. 1 x system fan/water cooling pump header
  7. 1 x 3 Amp fan/water cooling pump header
  8. 1 x digital LED strip extension cable header
  9. 2 x RGB (RGBW) LED strip extension cable headers
  10. 2 x M.2 Socket 3 connectors
  11. 8 x SATA 6Gb/s connectors
  12. 1 x Intel VROC Upgrade Key header
  13. 1 x front panel header
  14. 1 x front panel audio header
  15. 1 x S/PDIF Out header
  16. 2 x USB 3.1 Gen 1 headers
  17. 2 x USB 2.0/1.1 headers
  18. 1 x Thunderbolt add-in card connector
  19. 1 x Trusted Platform Module (TPM) header (2×6 pin, for the GC-TPM2.0_S module only)
  20. 1 x power button
  21. 1 x OC button
  22. 2 x temperature sensor headers
  23. 1 x Clear CMOS jumper
Jedinstvene značajke
  1. Support for APP Center
    3D OSD
    @BIOS
    AutoGreen
    BIOS Setup
    Color Temperature
    Cloud Station
    EasyTune
    Easy RAID
    Fast Boot
    Game Boost
    ON/OFF Charge
    Platform Power Management
    RGB Fusion
    Smart Backup
    Smart Keyboard
    Smart TimeLock
    Smart HUD
    System Information Viewer
    USB Blocker
    V-Tuner
  2. Support for Q-Flash
  3. Support for Xpress Install
