gigabyte_x570_aorus_pro_9

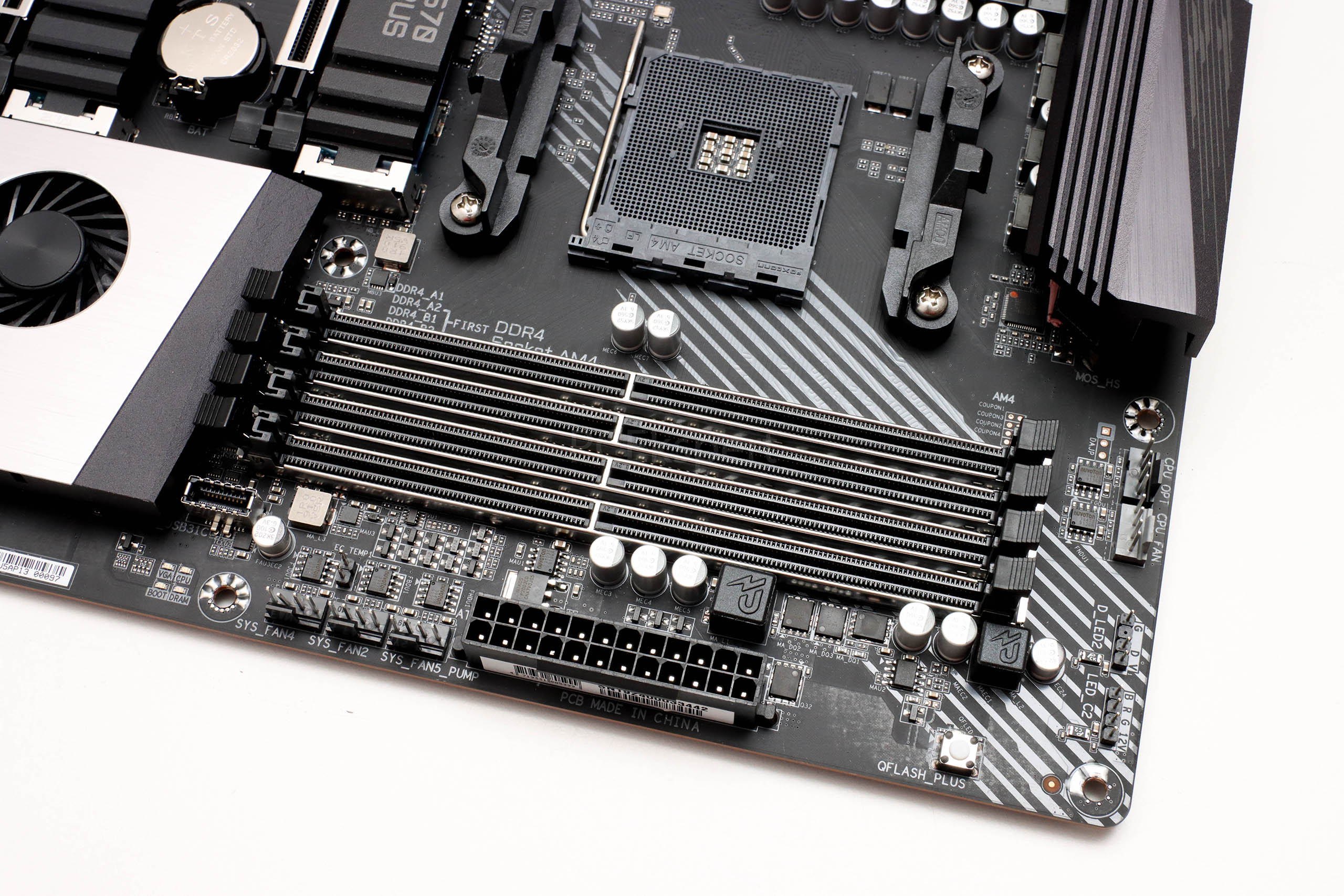

Desno su se od socketa smjestili DIMM utori koji podržavaju maksimalnih 128 GB memorije brzine do 4.400 MHz ako koristimo Ryzen procesore treće generacije. Uz sam desni rub se nalazi 24-pinski ATX konektor, tri 4-pinska konektora za ventilatore i pumpu, interni USB 3.1 konektor, četiri LED-ice za dijagnostiku (VGA, CPU, BOOT, DRAM) i naravno napojna jedinica za memoriju. Pri vrhu se nalazi QFLASH PLUS tipka uz pomoć koje možemo nadograditi UEFI (BIOS) preko USB-a i kada je ploča u S5 shutdown stanju. Na vrhu su još dva 4-pinska konektora za ventilatore i dva LED konektora – 3-pinski (GDV) i 4-pinski (BRG12V).

gigabyte_x570_aorus_pro_10

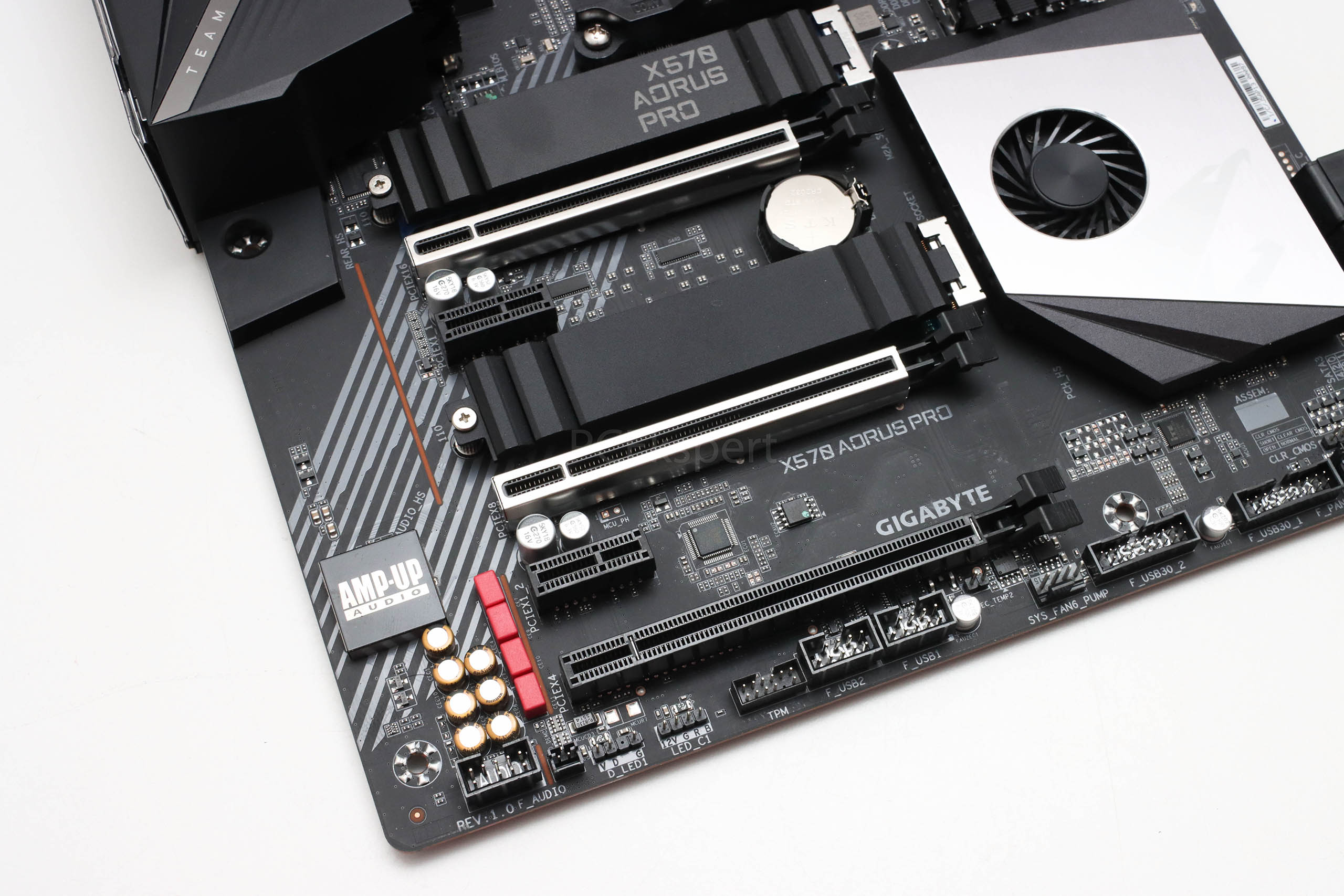

Na dnu se ploče nalazi AMP-UP audio jedinica koju čine ALC1220-VB CODEC i Nichiconovi audio kondenzatori. Za povezivost sa svijetom se brine Intelov gigabitni LAN kontroler. Ploča ima tri dugačka PCIe slota. Gornja dva, oklopljena, rade na brzini x16 i x8, ili ako ih kombiniramo x8 + x8, a podržan je 2-way CrossFire ili 2-way SLI. Donji je propusnosti x4, a tu si dva manja propusnosti x1. Na dnu se ploče kao i obično nalaze uobičajeni konektori i headeri.

gigabyte_x570_aorus_pro_11

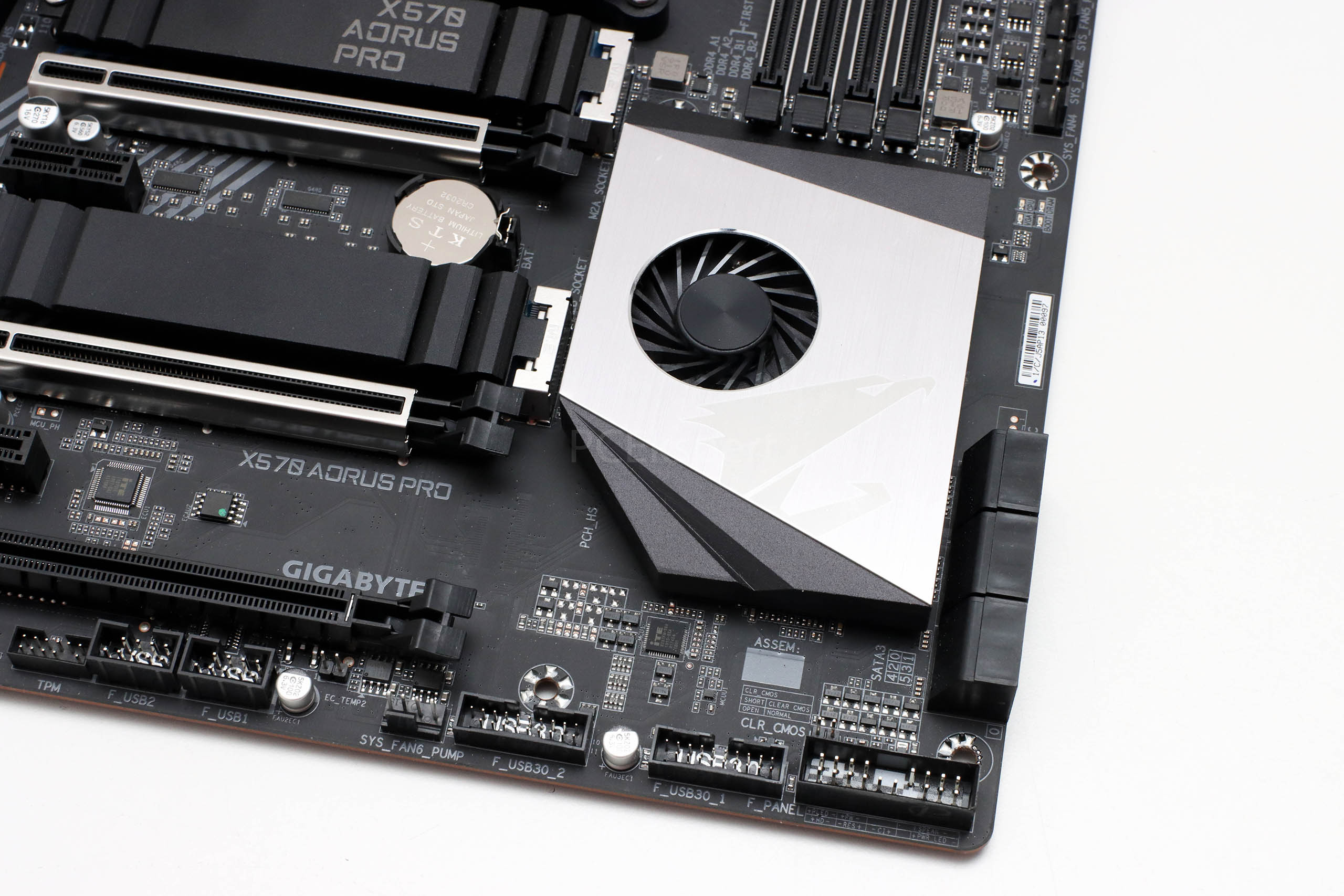

Dva su M.2 socketa na ploči od čega je gornji kontroliran od strane procesora i podržava 22110 SATA i PCIe 4.0 x4 uređaje. Donji je kontroliran od strane čipseta, a također podržava 22110 SATA i PCIe 4.0 x4 uređaje. Oba su prekrivena s aluminijskim hladnjacima koji imaju termalne podloške. Donji je dio ploče kao i uvijek rezerviran za dva USB 3.0 konektora, konektor prednjeg panela, dva interna USB 2.0 konektora, TPM, još jedan 4-pinski konektor za ventilator itd. Gigabyte i na ovoj ploči ima sistem dvostrukih BIOS čipova (2x 128 Mbit), koji je dobar sigurnosni mehanizam. Ako se pojavi problem prilikom nadogradnje jednog od čipova, drugi automatski preuzima funkciju.

gigabyte_x570_aorus_pro_12 gigabyte_x570_aorus_pro_13

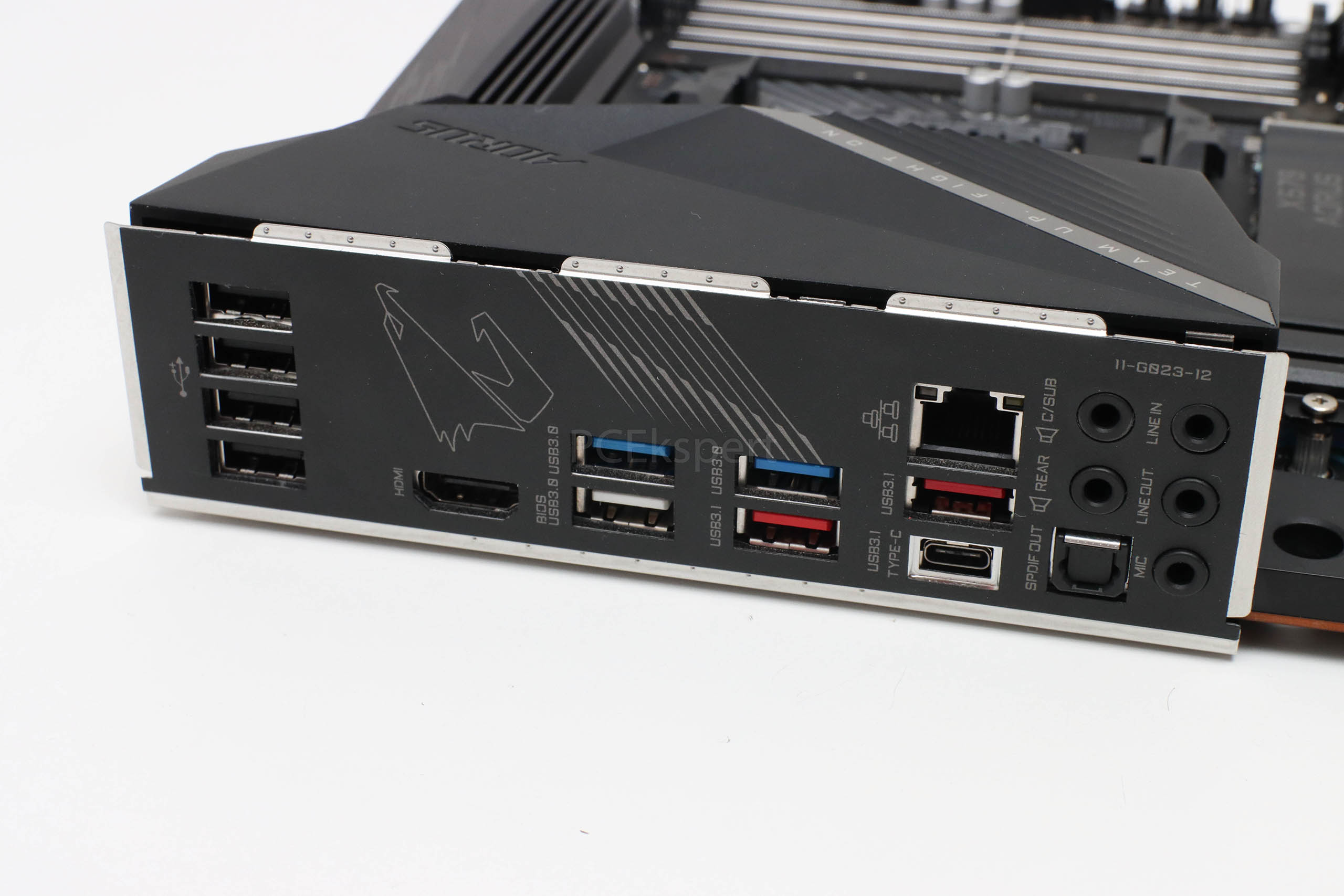

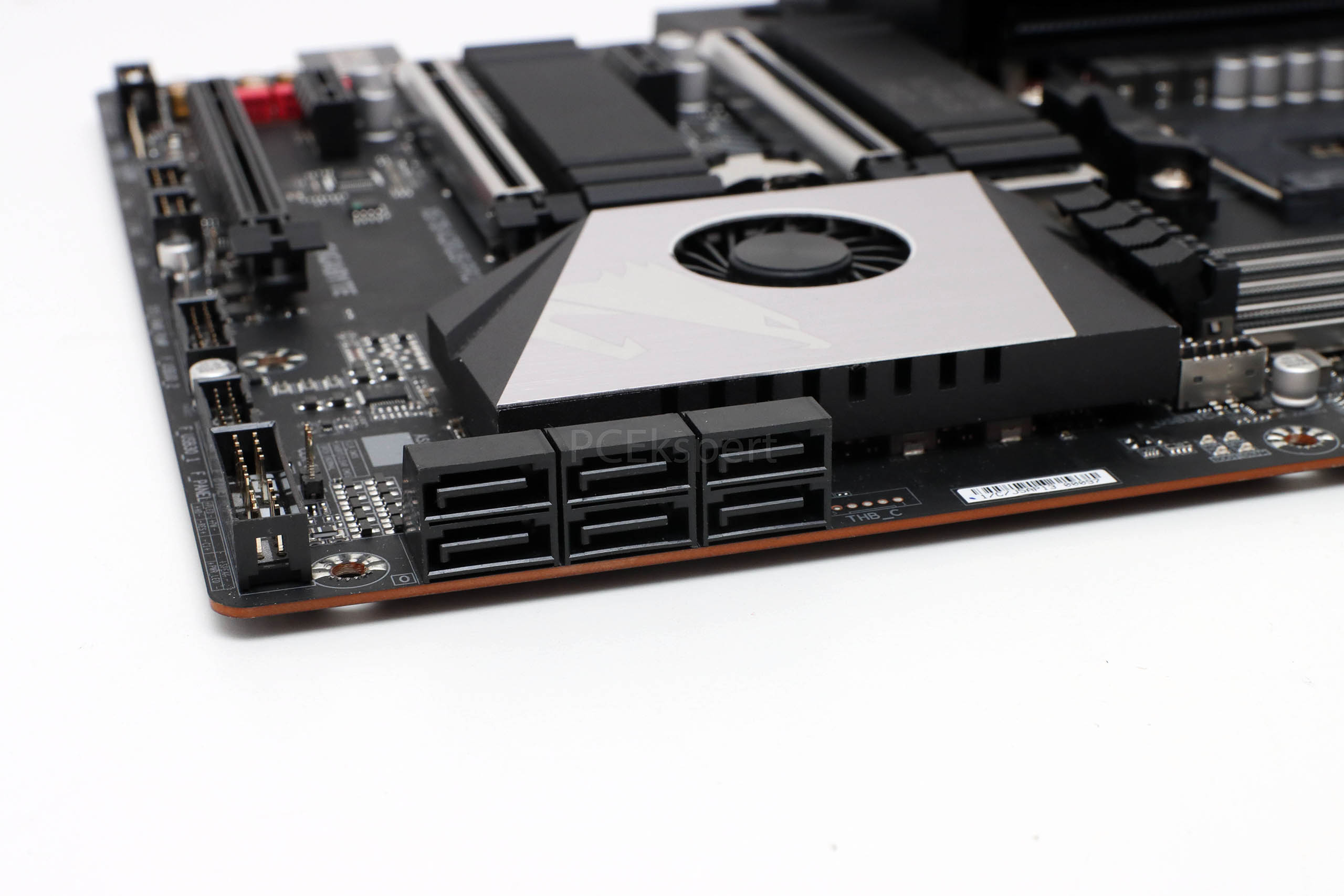

Na ploči se uz M.2 sockete, nalazi i šest horizontalnih SATA 6 Gbps portova. Stražnji panel ima integriranu metalnu zaštitu a sastoji se od:

  • 1 x HDMI porta
  • 1 x USB Type-C porta, s USB 3.2 Gen 2 podrškom
  • 1 x USB 3.2 Gen 2/Gen 1 Type-A porta (crveni)
  • 1 x USB 3.2 Gen 2 Type-A port (crveni)
  • 3 x USB 3.2 Gen 1 porta
  • 4 x USB 2.0/1.1 porta
  • 1 x RJ-45 porta
  • 1 x optical S/PDIF Out konektora
  • i 5 x audio jackova

gigabyte_x570_aorus_pro_14 gigabyte_x570_aorus_pro_15

gigabyte_x570_aorus_pro_16 gigabyte_x570_aorus_pro_17

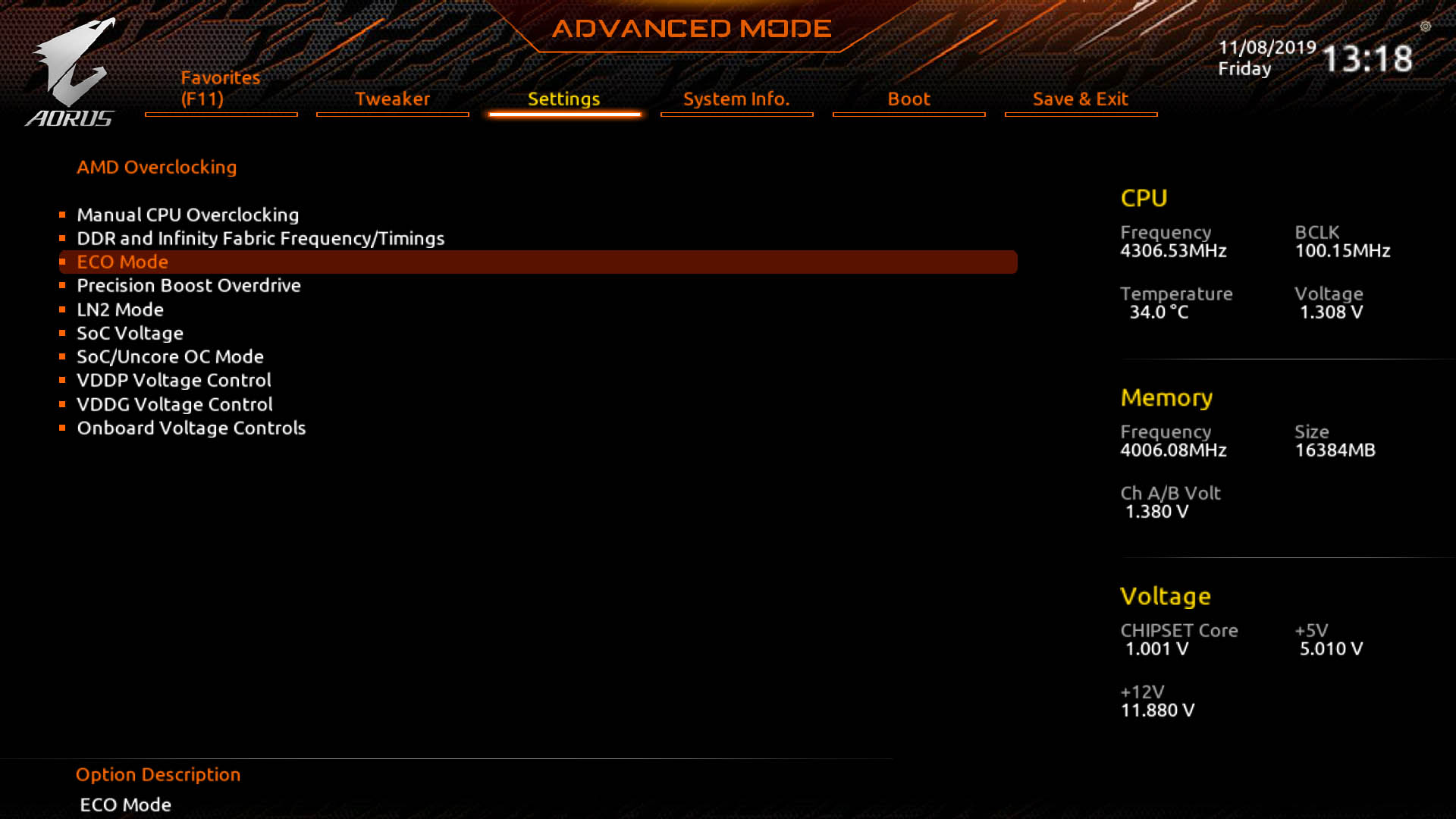

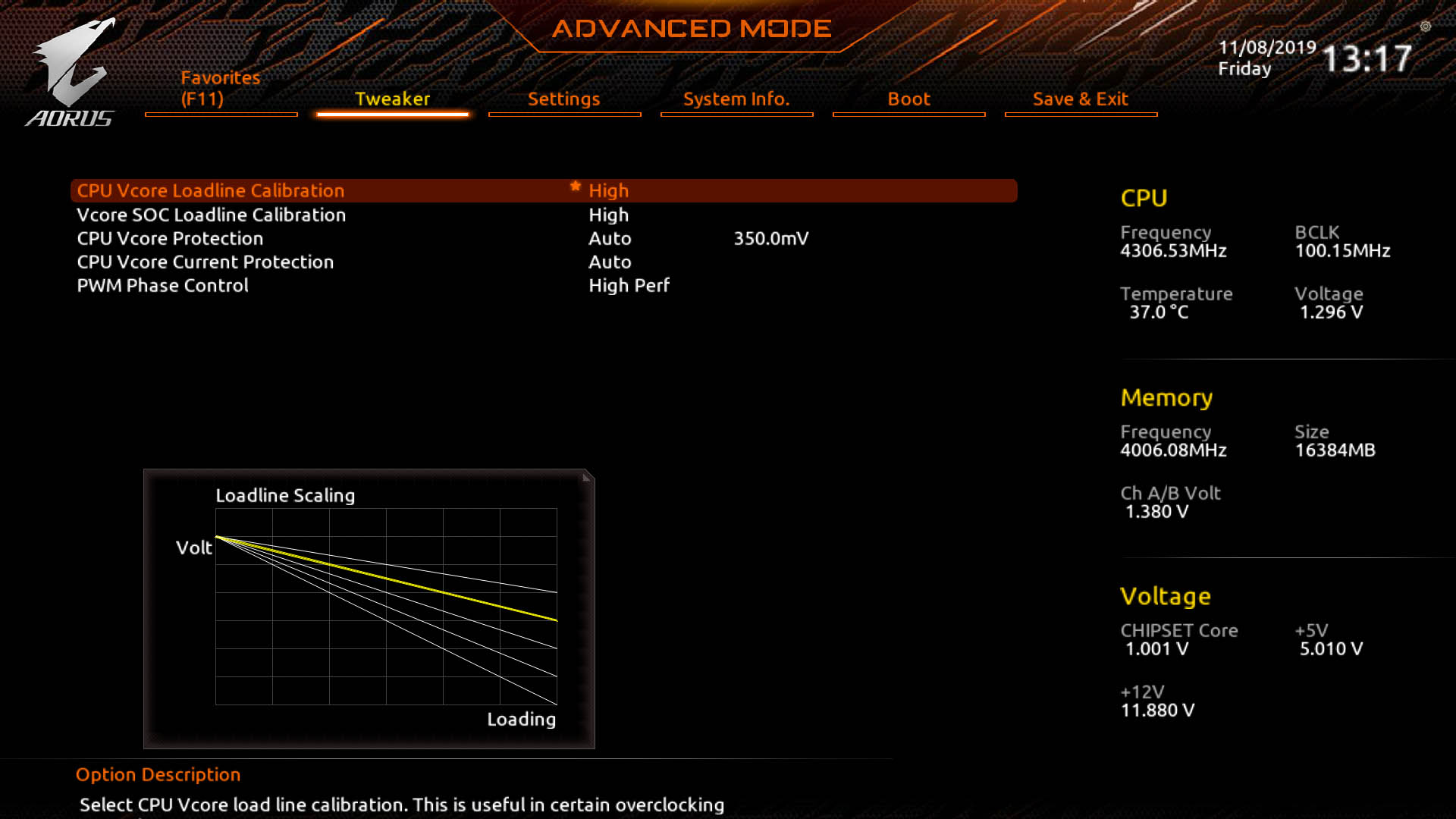

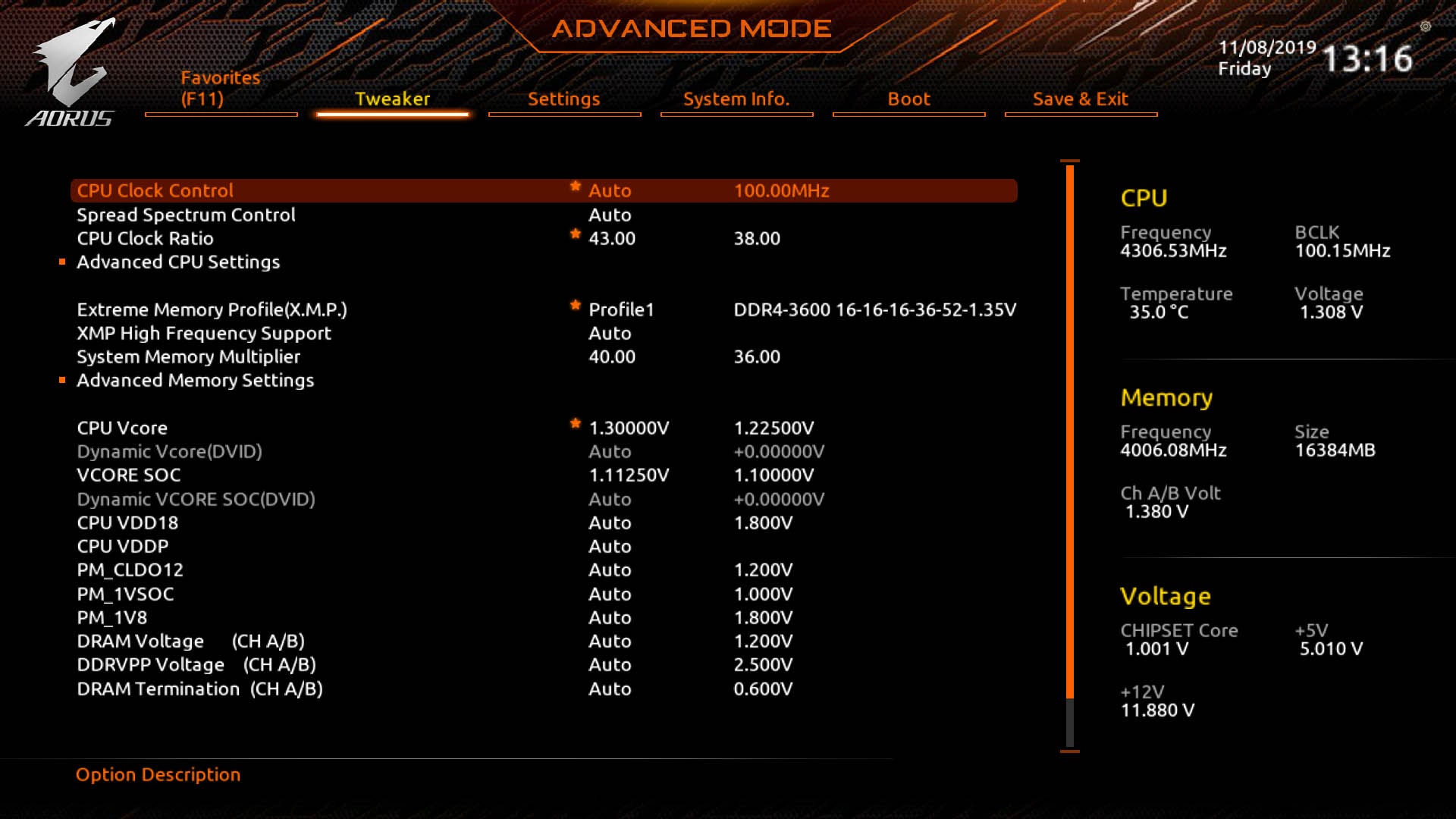

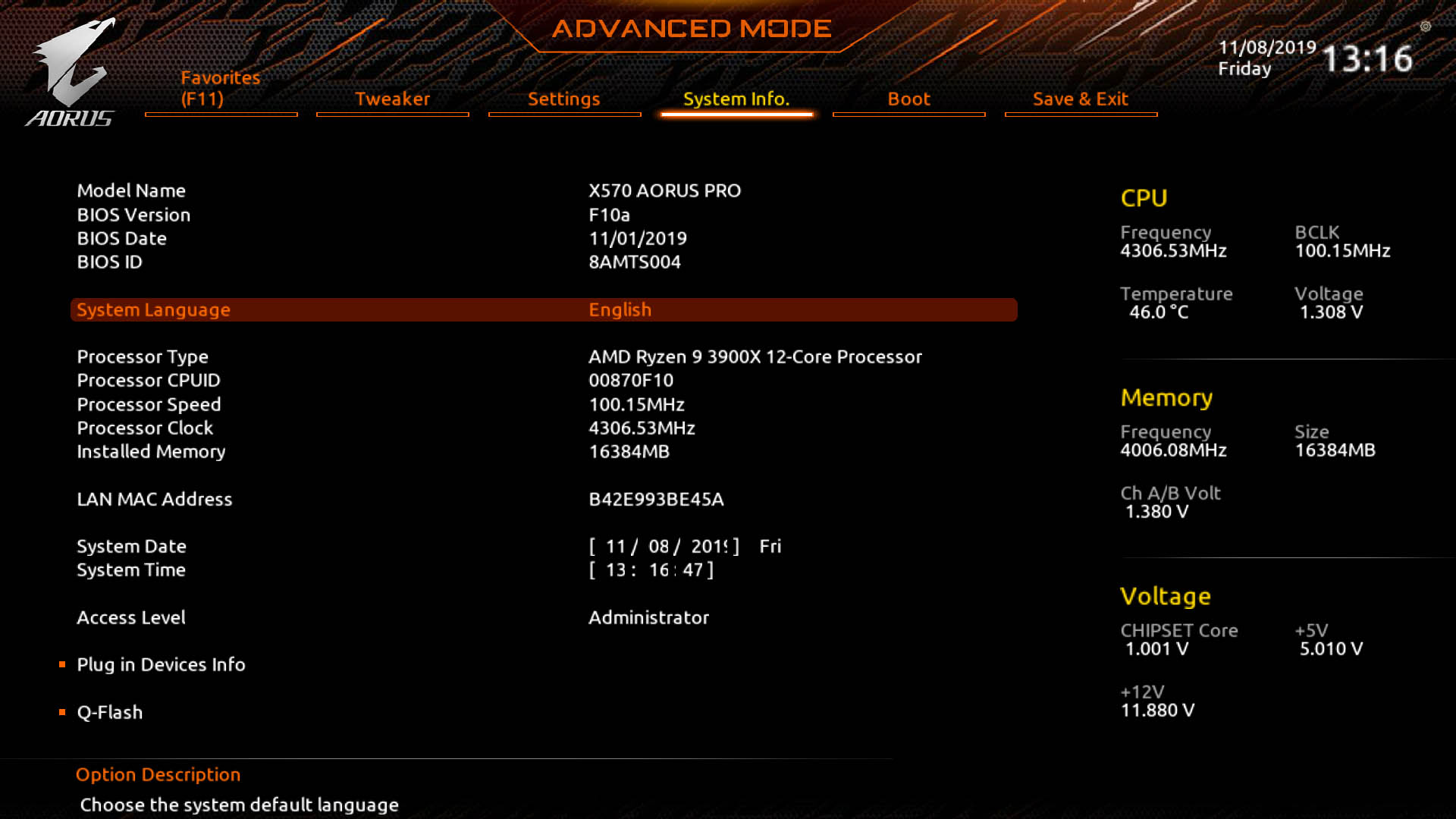

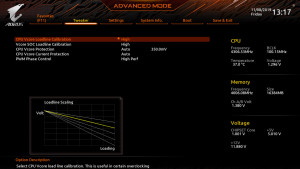

UEFI je sučelje izgledom nadograđeno u odnosu na prethodnu generaciju ploča, a donosi i sve novosti koje su došle s X570 čipsetom. Osnovni je layout sučelja vrlo sličan dosadašnjem pri čemu je intuitivan, a ono što nas raduje je gladak rad. UEFI donosi napredne funkcije za overclocking, i mnoštvo opcija za tweaking. Sa strane softverske podrške tu je standardni APP Center, @BIOS, AutoGreen, CloudStation, EasyTune,Fast Boot, RGB Fusion itd. Na pratećem mediju se još nalazi i cFosSpeed za konfiguraciju mreže, XSplit Gamecaster + Broadcaster licenca koja vrijedi 12 mjeseci i Norton Internet Security OEM licenca.
