Gigabyte X99 Gaming G1 WiFi test

Prve G1 (Gaming ploče) je Gigabyte još imao sa X58 čipsetom, nakon kojega su uslijedili i Z67, Z77, X79, Z87 itd. Tradicija je nastavljena i nova X99 serija donosi tri modela, uz ovoga kojeg danas testiramo tu su i X99-Gaming 7 WiFi te X99-Gaming 5. G1 je na vrhu liste i riječ je o ploči koja je krcata opremom i tehnologija. Sve što nudi može se pogledati na stražnjoj stranici, gdje su detaljnije uz grafički prikaz ploče opisane i prikazane tehnologije koje donosi. Na lijevoj strani su izdvojena četiri glavna područja - G1 Performance (4-way SLI/CFX, Digitalna napojna jedinica), G1 Audio (Creative Sound Core 3D, OP-AMP, Nichicon Cap., itd.), G1 Networking (Killer E2200 LAN), te g1 Looks (osvjetljenje ploče). Uz to, kupci mogu i vidjeti samu ploču i prije nego ju otpakiraju iz kutije, ukoliko otklope prednju stranicu.

Dodatna oprema koju ploča donosi je vrlo bogata i uključuje disk sa upravljačkim programima, disk sa wireless programima, izdašne korisničke upute, upute za brzu instalaciju, šest SATA kabela, I/O zaštita, jedan 2-way SLI konektor, jedan 3-way SLI konektor, jedan 4-way SLI konektor, jedan 2-Way CrossFire konektor, jedna antena za bežičnu mrežu i Bluetooth te jedan 1-to-3 napojni kabel.

X99 serija je doživjela velike dizajnerske izmjene u odnosu na prethodnu X79 G1.Assasin 2 ploču, te sada prati smjernice dizajna zadane sa Z97X-Gaming pločom. S njom dijeli zajednički izbor boja, dizajn hladnjaka, boju PCB-a, te komponenata i elemenata na PCB-u. Ploča izgleda moćno, nakrcana je opremom i kvalitetnim komponentama i svakako će se odlično uklopiti u kućištze s prozirnom stranicom i zbog decentnog LED osvjetljenja (koje može služiti i kao ambijentalno osvjetljenje koje mijenjamo putem sotvera). Layout ove velike EATX (30.5 x 25.9 cm) ploče je odličan, ništa ničemu ne smeta, sve je vrlo pravilno raspoređeno, a opreme je toliko da su u Gigabyteu posegnuli za sendvič konstrukcijom M.2 utora gdje je ugrađena WiFi/BT kartica tik do PCB-a, a iznad nje je moguće ugraditi dodatnu SSD karticu ili nešto slično. Izbor boja je malo konzervativniji, i Gigabyte se ovdje pokušava primaknuti Asusu, pa su jedini elementi koji "bodu" oči zeleni Nichiconovi audio kondenzatori.

Specifikacije Gigabyte X99 Gaming G1 WiFi Podržani procesori Support for Intel Core i7 processors in the LGA2011-3 package L3 cache varies with CPU Čipset Intel X99 Express Chipset Memorija 8 x DDR4 DIMM sockets supporting up to 64 GB of system memory * Due to a Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than the size of the physical memory installed. 4 channel memory architecture Support for DDR4 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400(O.C.) / 2133 MHz memory modules Support for non-ECC memory modules Support for Extreme Memory Profile (XMP) memory modules Support for RDIMM 1Rx8 memory modules (operate in non-ECC mode) Utori za proširenja 2 x PCI Express x16 slots, running at x16 (PCIE_1, PCIE_2) * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIE_1 slot; if you are installing two PCI Express graphics cards, it is recommended that you install them in the PCIE_1 and PCIE_2 slots. 2 x PCI Express x16 slots, running at x8 (PCIE_3, PCIE_4) * The PCIE_4 slot shares bandwidth with the PCIE_1 slot. When the PCIE_4 slot is populated, the PCIE_1 slot will operate at up to x8 mode. * When an i7-5820K CPU is installed, the PCIE_2 slot operates at up to x8 mode and the PCIE_3 operates at up to x4 mode. (All PCI Express x16 slots conform to PCI Express 3.0 standard.) 3 x PCI Express x1 slots (The PCI Express x1 slots conform to PCI Express 2.0 standard.) 1 x M.2 Socket 1 connector for the wireless communication module (M2_WIFI) Multi-VGA podrška  Support for 4-Way/3-Way/2-Way AMD CrossFire/NVIDIA SLI technology * The 4-Way NVIDIA SLI configuration is not supported when an i7-5820K CPU is installed. To set up a 3-Way SLI configuration, refer to "1-6 Setting up AMD CrossFire/NVIDIA SLI Configuration." LAN, WiFi i Bluetooth 1 x Qualcomm Atheros Killer E2201 chip (10/100/1000 Mbit) (LAN1) 1 x Intel GbE LAN phy (10/100/1000 Mbit) (LAN2) Wi-Fi 802.11 a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band Bluetooth 4.0, 3.0+HS, 2.1+EDR Support for 11ac wireless standard and up to 867 Mbps data rate Audio Creative Sound Core 3D chip Support for Sound Blaster Recon3Di TI Burr Brown OPA2134 operational amplifier High Definition Audio 2/5.1-channel Support for S/PDIF Out Storage Chipset: 1 x M.2 PCIe connector (Socket 3, M key, type 2242/2260/2280 SATA & PCIe x2/x1 SSD support) 1 x SATA Express connector 6 x SATA 6Gb/s connectors (SATA3 0~5) Support for RAID 0, RAID 1, RAID 5, and RAID 10 * Only AHCI mode is supported when an M.2 PCIe SSD or a SATA Express device is installed. (M2_10G, SATA Express, and SATA3 4/5 connectors can only be used one at a time. The SATA3 4/5 connectors will become unavailable when an M.2 SSD is installed in the M2_10G connector.) Chipset: 4 x SATA 6Gb/s connectors (sSATA3 0~3), supporting IDE and AHCI modes only (An operating system installed on the SATA3 0~5 ports cannot be used on the sSATA3 0~3 ports.) USB Chipset: 4 x USB 3.0/2.0 ports (available through the internal USB headers) 6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers) Chipset + 2 Renesas uPD720210 USB 3.0 Hubs: 8 x USB 3.0/2.0 ports on the back panel BIOS 2 x 128 Mbit flash Use of licensed AMI UEFI BIOS Support for DualBIOS™ Support for Q-Flash Plus PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Format E-ATX Form Factor; 30.5cm x 25.9cm Interni konektori 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x PCIe power connector 1 x I/O shield audio LED power connector 1 x heatsink LED power connector 1 x SATA Express connector 10 x SATA 6Gb/s connectors 1 x M.2 Socket 3 connector 1 x CPU fan header 1 x water cooling fan header (CPU_OPT) 3 x system fan headers 1 x front panel header 1 x front panel audio header 2 x USB 3.0/2.0 headers 2 x USB 2.0/1.1 headers 1 x Thunderbolt add-in card connector 1 x Clear CMOS jumper 1 x power button 1 x reset button 1 x Clear CMOS button 1 x Direct to BIOS button 1 x audio gain control switch Voltage Measurement Points 2 x BIOS switches Specijalne značajke Support for APP Center @BIOS Ambient LED EasyTune EZ Setup Fast Boot Game Controller Cloud Station ON/OFF Charge Smart TimeLock Smart Recovery 2 System Information Viewer USB Blocker V-Tuner Support for Q-Flash Support for Smart Switch Support for Xpress Install



X99 Gaming G1 je "ugodno popunjena" ploča kojom dominiraju VRM hladnjaci spojeni toplovodnom cijevi na gornjoj strani, i chipset hladnjak povezan s manjim također toplovodnom cijevi. Ovakvo hlađenje osigurava stabilan rad ploči i kod overclockinga, s tim da se tada malo jače zagriju hladnjaci, pa je protok zraka preko njih poželjan za stabilniji rad. Na gornjoj strani ploče se kao i uvijek nalazi napojna jedinica sa DDR4 memorijskim utorima oko LGA2011 v3 socketa. Napojna je jedinica digitalno kontrolirana a Gigabyte se hvali IR Digital PWM kontrolerima (Gen 4), i IR PowIRstage IC-ima (Gen 3), koji osiguravaju stabilnu struju i za žešći overclocking. Uz to, za bolju isporuku struje Gigabyte je pozlatio (30µ) konektore CPU socketa, DIMM-ova i PCIe slotova. Općenito, ploča je sazdana na UltraDurable tehnologiji koja uključuje i Black solid kondenzatore, te server grade prigušnice (Bussmann). Na desnoj strani ploče se uz 24-pinski konektor nalazi i LED dijagnostika, mjerne točke napona koje dobro dođu kod ekstremnijeg overclockinga, zatim manje Direct to BIOS, CMOS i Reset tipke, jedna veća osvijetljena Power tipka, i dva konektora za ventilatore. Ploča inače ima sedam konektora za ventilatore i svi su 4 pinski. Tu su još i prekidači za izbor jednog od dva BIOS-a. Između stražnjeg I/O a i VRM-a se nalaze dva kontrolera i to Renesasovi uPD720210 USB 3.0 hubovi.

Donja je strana ploče krcata kontrolerima, opremom, utorima i konektorima. Audio jedinica je posebna priča jer kombinira Creative Sound Core3D čip (quad core audio procesor), AMP-UP Audio tehnologiju s nadogradivim operacijskim pojačalom, fizički (električno) odvojene lijevi i desni audio kanal, izoliran (odvojen) zaseban dio na PCB-u za audio jedinicu (LED osvjetljenje na mjestu razdvajanja), Dual DAC-UP USB portove, pozlaćene Audio kontakte i Nichiconove audio kondenzatore. Sve ovo, poduprto sa solidnim SBX Pro Studio softverom osigurava kvalitetan zvuk i na high-end PC zvučničkim sistemima i slušalicama - pravi gamerski feature. Uz ovo, gamerski feature su i dvije mrežne kartice - jedna je Qualcomm Atheros Killer E2201, a druga Intel GbE LAN s prioritiziranjem prometa kao glavnom značajkom. Ploča podržava 4-Way/3-Way/2-Way CrossFire i SLI tehnologije preko dva fizička x16 utora i dva x8 (40 stazica iz CPU-a). Uz to tu su i tri PCI Express x1 utora, te jedan iskoristivi M.2 utor, pri čemu je jedan već popunjen Wi-Fi 802.11 a/b/g/n/ac karticom koja radi na 2.4 i 5 GHz (Dual-Band), a podržava i Bluetooth 4.0 te starije protokole. na dnu se nalaze klasični konektori, a desno od chipseta su smješteni jedan SATA Express konektor i šest SATA 6Gb/s konektora. Do njih je PCIe Power konektor za dodatno napajanje u slučaju korištenja višestrukih grafičkih kartica. Potrebno je znat kako od M2_10G, SATA Express i SATA3 4/5 konektora može biti korišten samo jedan, dok ostala dva tada neće funkcionirati.

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse port
• 1 x CPU overclocking button
• 1 x Fast Boot button
• 1 x Clear CMOS button
• 8 x USB 3.0/2.0 ports
• 2 x USB 2.0/1.1 ports
• 2 x RJ-45 ports
• 1 x optical S/PDIF Out connector
• 1 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Headphone)
• 2 x SMA antenna connectors (2T2R)

Stražnji je I/O panel bogat opcijama, a u oči upada Fast Boot tipka, CPU OC tipka, pozlaćeni audio konektori, dva LAN porta te naravno konektori za dvije antene.



UEFI sučelje je trostruko - Startup Guide, klasičan ili Smart Tweak izgled. Nama se naravno najviše sviđa klasika, premda je i ona u zaostatku za Asusovim rješenjem. Samrt Tweak nudi dobar "pregled igre" no ne sviđa nam se stil sa klizačima. Ploča ima mnoštvo opcija za igranje te naravno odlične oveclocking mogućnosti. Naponi su dovoljno visoki i za ekstremnija hlađenja. Za one koji su manje vični ručnom overclockingu tu je mogućnost izbora CPU Upgrade-a koji je nama nudio podizanje procesora sve do 4.3 GHz što se pokazalo i stabilnim za rad. S obzirom da naš primjerak nije htio raditi iznad 4.5 GHz to je vrlo dobar rezultat. Ipak, na ovoj ploči nismo uspjeli podići ručno množitelj iznad 40 što je očito bio bug beta BIOS-a kojeg smo koristili, no o tome ćemo malo više u OC dijelu.



Uz još malo slika hardvera prijeći ćemo i preko dostupnog softvera. U kombinaciji APP Centera tu su @BIOS, Ambient LED, EasyTune, EZ Setup, Fast Boot, Game Controller, Cloud Station, ON/OFF Charge, Smart TimeLock, Smart Recovery 2, System Information Viewer, USB Blocker i V-Tuner. Paket softvera radi solidno, stabilan je a i mnoštvo ovih aplikacija je stvarno i korisno. Ipak, još su jedan maleni korak iza svog glavnog konkurenta.

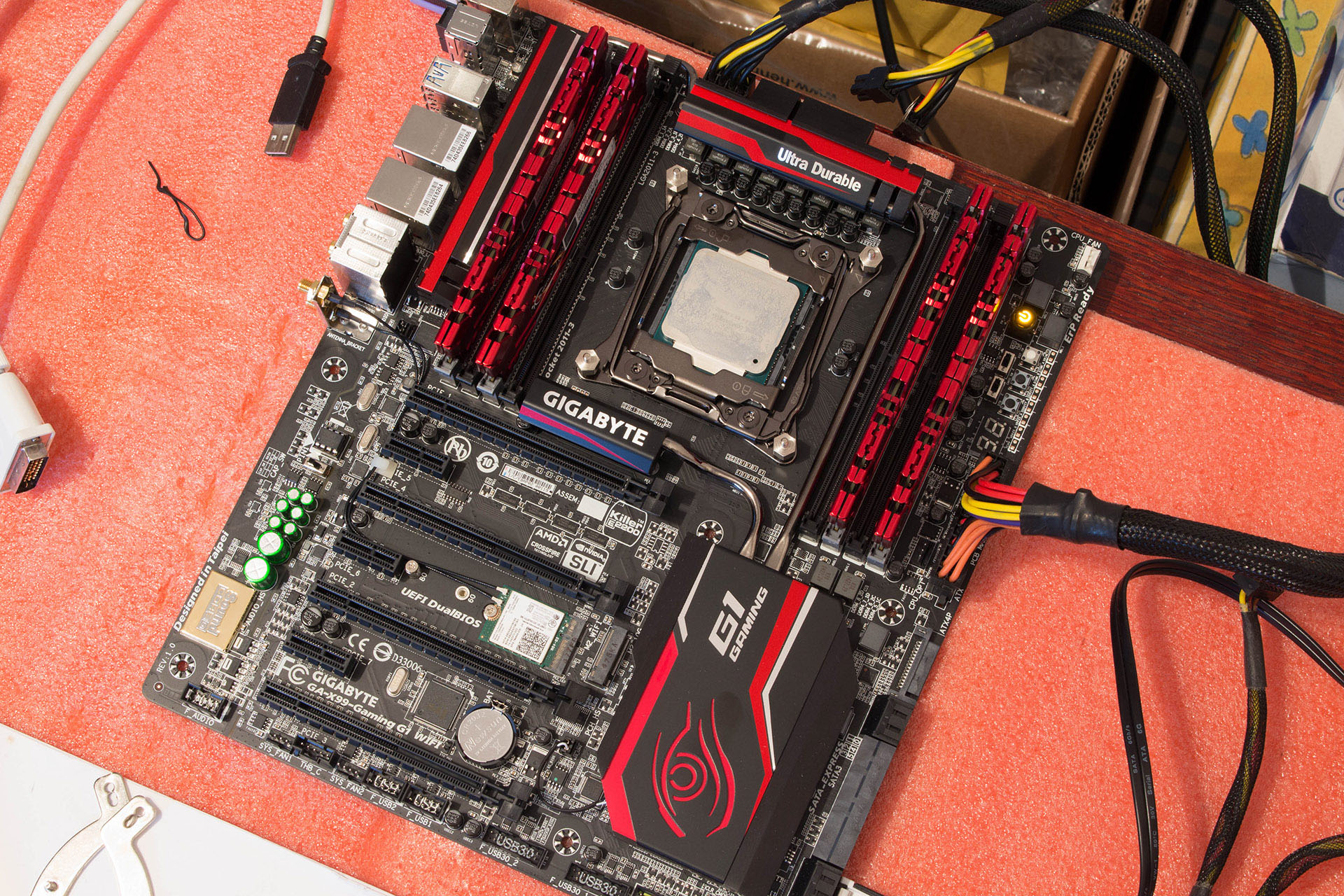

Test sistem

Test sistem :: Hardware Matična ploča Gigabyte X99 Gaming G1 WiFi (F7b) Procesor Intel Core i7-5960X Memorija G.Skill DDR4 4x 4GB 2666MHz C15, F4-2666C15Q-16GRR Grafičke kartice Sapphire Radeon R9 290X Tri-X Zvučna kartica On Board SSD Intel DC S3500; SSD 730 Napajanje Thermaltake Grand 1050W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 Chipset datoteke Intel Chipset Driver 10.0.13, HD Graphics Driver 15.​28.​22.​3517 DirectX verzija 11 AIDA 64 Extreme Edition v.4.30.2900 3DMark FireStrom PCMark 8 Home, Accelerated 7-Zip v. 9.20

  Način testiranja i overclocking



Test sistem je za ovaj članak 0naravno potpuno novi a od starih se elemenata tu našla vjerna Noctua D15 koja se odlično nosi s procesorom, zatim Intelovi DC S500 i SSD 730 diskovi koje koristimo za različite testove, izvrsna Sapphireova R9 290X Tri-X koja je primjerena ovakvoj konfiguraciji a uz to je vrlo tiha, te Thermaltakeovo moćno Grand 1050W napajanje. Usporedbu smo napravili između dvije brzine memorije - 2133 i 2667MHz, jer smo mogli zadržati istu razinu osnovnog takta. Usporedbe s drugim pločama će ići u testu Rampage V Extreme.

 Novu platformu i procesor možemo overclockirati na jednostavniji način, množiteljem ili na tek malo kompliciraniji promjenom osnovnog takta te naravno kombinacijom dvije metode. Mi smo koristili kao i ranije koristili kombinaciju, ali i preddefinirane profile, kao i samo množitelj. Razlog tome je što ova Gigabyteova ploča može koristiti XMP profil G.Skillove memorije i zadržati "base clock" na 100 MHz. Kod Asusovih ploča koje smo do sada isprobali, to nije bilo moguće. CPU Upgrade-a koji je nama nudio podizanje procesora sve do 4.3 GHz što se pokazalo i stabilnim za rad. S obzirom da naš primjerak nije htio raditi iznad 4.5 GHz to je vrlo dobar rezultat. Ipak, na ovoj ploči nismo uspjeli podići ručno množitelj iznad 40 što je očito bio bug beta BIOS-a kojeg smo koristili, pa krajnji rezultat ručnog overclockinga i nije tako sjajan, te ga je čak i automatski OC nadmašio. Ipak, planiramo ovu ploču još nekoliko puta "provozati" sa novijim revizijama BIOS-a, i vidjeti što je bio uzrok problemima s množiteljem.

[ichart headers="ID, Score" title="PCMark 8" htitle="Score" labels="Gaming G1 @ DDR4 2667MHz,Gaming G1 @ DDR4 2133MHz" values="4209,4153" colors="orange,blue" height="300"] Prvi test na redu je PCMark koji nam daje pregled generalnih performansi za prosječnu kućnu upotrebu. Razlika nije velika, no vidljiva je i jasno je da je brže bolje - u ovom slučaju memorija. [ichart headers="ID, Score" title="3DMark" htitle="Score" labels="Gaming G1 @ DDR4 2667MHz,Gaming G1 @ DDR4 2133MHz" values="10398,10472" colors="orange,blue" height="300"] 3DMark također preferira bržu radnu memoriju koja izvlači više iz 290X kartice. [ichart headers="ID, MIPS" title="7-ZIP" htitle="MIPS" labels="Gaming G1 @ DDR4 2667MHz,Gaming G1 @ DDR4 2133MHz" values="40407,38022" colors="red,green" height="500"] Konkretan multi-thread test koji pokazuje lijepu razliku između brže i sporije memorije. [ichart headers="ID, GB/s" title="TrueCrypt v7.1" htitle="AES (GB/s)" labels="Gaming G1 @ DDR4 2667MHz,Gaming G1 @ DDR4 2133MHz" values="8.3,7.9" colors="red,blue" height="400"] I TrueCrypt voli bržu memoriju, i tu je porast osjetan. [ichart headers="ID, Result" title="wPrime 2.0" htitle="Result (s, manje je bolje)" labels="Gaming G1 @ DDR4 2133MHz,Gaming G1 @ DDR4 2667MHz" values="108.306,114.79" colors="red,blue" height="700"] wPrime također pokazuje bolji rezultat s višom brzinom radne memorije. [ichart headers="ID, Result" title="AIDA Memory Read" htitle="MB/s" labels="Gaming G1 @ DDR4 2133MHz,Gaming G1 @ DDR4 2667MHz" values="51996,51807" colors="red,blue" height="700"] [ichart headers="ID, Result" title="AIDA Memory Write" htitle="Result" labels="Gaming G1 @ DDR4 2133MHz,Gaming G1 @ DDR4 2667MHz" values="45307,40094" colors="red,blue" height="700"] [ichart headers="ID, Result" title="AIDA Memory Copy+" htitle="Result" labels="Gaming G1 @ DDR4 2667MHz,Gaming G1 @ DDR4 2133MHz" values="56671,49641" colors="red,blue" height="700"] Memorijske performanse, onakve kakve ih mjeri AIDA, začudo ne pokazuju znatno bolje vrijednosti kao što se to vidi iz ostalih testova. Jasno je dakle da se AIDA ovdje ne snalazi najbolje.

Gigabyte iz generacije u generaciju radi sve bolje ploče i ova X99 Gaming G1 je živi dokaz toga. Odličan izgled, kombiniran s vrlo kvalitetnim komponentama i izrazito bogatom opremom ovu ploču s pravom svrstava u gaming segment. Podrška za 4-way Crossfire/SLI, izvrstan zvučni podsistem koji dozvoljava i "customiziranje" boje zvuka, zatim dual LAN opcija, ugrađeni WiFi + Bluetooth čine ovu ploču izvrsnim izborom. Ono što je novo, prikazano sa Z97 pločama, su M.2 konektori i SATA Express sučelja, jamče ovoj ploči kompatibilnost u budućnosti. Jedini frontovi na kojima malo kaska za Asusom su UEFI sučelje (u našoj Beta verziji se malo čudno i ponašalo prilikom overclockinga), te softver. U svemu ostalom parira konkurenciji i to je odlično postignuće. S cijenom od 330 - 340 € u Europi ulazi u premium segment cijena, no nemojmo zaboraviti - ovo je najjača Intelova platforma, s najnovijim tehnologijama, pa je i cijena u skladu s tim.
