Gigabyte Z170X-GAMING G1 test

Gigabyte je vrlo oštro krenuo u tržišnu bitku sa Z170 pločama. Odmah su predstavili devetnaest novih modela i time popunili ponudu za sve dijelove tržišta. Mi smo na test dobili uvjerljivo najopremljeniju i najmoćniju verziju Gaming G1, a u sljedećim tjednima i mjesecima ćemo testirati još neke, jeftinije modele. Gaming G1, kao što i dolikuje flagship ploči dolazi u velikoj, bogato ukrašenoj kutiji na kojoj možemo saznati sve relevantne informacije o proizvodu. Kutija ima i ručku za lakše prenošenje, a kao što vidimo na donjoj slici i otklopnu stranicu iza koje možemo vidjeti i sam proizvod.

Kao što smo vidjeli po različitim reakcijama u najavi ovoga testa kupcima se pretežno sviđa novi dizajn, a u to ulazimo i mi. Naravno, uvijek ima onih koji se s time neće složiti no ipak je riječ o vrlo atraktivnom komadu hardvera. Ispod ploče se nalazi u tri odjeljka razmješten i uredno složen bundle. Manji komadi, knjižica i mediji su u zasebnoj kutiji, dok su kabeli i USB3.1 Bay svaki u svome odjeljku pakirani u zaštitne vrećice.

U manjoj kutiji ćemo tako pronaći izdašne korisničke upute koje je dobro proučiti zbog kompleksnosti ploče i opreme koja s njom dolazi. Tu su i dva medija s upravljačkim programima i aplikacijama (za ploču i za WiFi modul). Zaštitni lim za stražnje I/O portove je također tu, a kao i kod X99 G1 ploče ima LED rasvjetu. Zatim tu nalazimo i po jedan 2-way, jedan 3-way i jedan 4-way SLI konektor  kao i dva 2-way Crossfire konektora.

Zasebno pakiran je i GC-M2-U2-MiniSAS adapter (M.2-to-U.2 add-in-card), kojeg montiramo u M.2 slot a koji nam služi za spajanje U.2 SSD-a kao što je primjerice Intelov 2.5" 750 SSD (SFF-8639). Na taj način dobivamo sučelje za disk koji montiramo u klasičan 2.5" kavez i ne trebamo popunjavati PCIe slotove. Tu je i set plastičnih čepića za utore koje ne koristimo kako bi ih zaštitili od prašine.

Tu je još i šest upletenih SATA III kabela, jedna antena za WiFi karticu zajedno s poklopcem za konektore te jedan G konektor.

Posebna priča je i GC-USB3.1 BAY koji dolazi sa SATA Express kabelom, a služi nam kao konverter za spajanje dva USB 3.1 uređaja - jedan klasičan Type-A i drugi Type-C. Uz SATA Express kabel, u njega je potrebno spojiti i dodatan SATA Power kabel. Uređaj je 5.25" formata i smještamo ga u kavez za optiku.

Reverzibilni Type-C konektor je univerzalni konektor za budućnost putem kojega ćemo spajati pametne telefone, tablete, fotoaparate, diskove itd.

Dizajn same ploče je kao što smo rekli vrlo poseban, i vjerujemo kako će se svidjeti većem broju kupaca. Ploča je crnog PCB-a, s crvenim, crnim i bijelim konektorima.Efekt dizajna je pojačan i osvijetljenim trakama i to oko odvojene audio jedinice, te s gornje desne strane ploče gdje su dvije trake i osvijetljeni Gaming G1 logo.

Hlađenje je izvedeno uz pomoć četiri masivna aluminijska hladnjaka crne boje s bijelo crvenim ukrasnim elementima. Svi su hladnjaci međusobno povezani cijevima - onaj na čipsetu i PLX čipu su povezani toplovodnom cijevi a gornja dva na VRM-u šupljom. Razlog tome je što su ta dva aluminijska bloka spremni za integraciju u sistem vodenog hlađenja sistem čime efektivno poboljšavamo i overclocking potencijal zbog aktivnog hlađenja VRM jedinice.

Kao šlag na torti dolazi Gigabyteova izvedba plastične zaštite za stražnji I/o i dio audio jedinice, kakve smo ranije viđali kod Asusovih ploča. Gaming G1 je velika ploča, extended ATX formata i dimenzija 30.5cm x 26.4 cm. Zbog mnoštva opreme, konektora i kontrolera pomno je iskorišten svaki njen četvorni centimetar. Inženjeri svakako nisu imali lak zadatak no layout je odražen odlično i nismo našli većih konflikata kod konektora ili krivog (lošeg) smještaja pojedinih elemenata.

Specifikacije Gigabyte Z170X Gaming G1 Podržani procesori Support for Intel Core i7 processors/Intel Core i5 processors/ Intel Core i3 processors/Intel Pentium processors/ Intel Celeron processors in the LGA1151 package L3 cache varies with CPU Čipset i onboard grafika Intel Z170 Express ChipsetIntegrated Graphics Processor + MegaChips MCDP2800 (jedan HDMI 2.0 port) Memorija 4 x DDR4 DIMM sockets supporting up to 64 GB of system memory Dual channel memory architecture Support for DDR4 3866(O.C)/3733(O.C)/3666(O.C) /3600(O.C.) /3466(O.C.) /3400(O.C.) /3333(O.C.) /3300(O.C.) /3200(O.C.) /3000(O.C.) /2800(O.C.) /2666(O.C.) /2400(O.C.) /2133 MHz memory modules Support for ECC UDIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC UDIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules Utori za proširenja 2 x PCI Express 3.0 x16 slots, running at x16 (PCIEX16_1, PCIEX16_2) * For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16_1 slot; if you are installing two PCI Express graphics cards, it is recommended that you install them in the PCIEX16_1 and PCIEX16_2 slots. 2 x PCI Express 3.0 x16 slots, running at x8 (PCIEX8_1, PCIEX8_2) * The PCIEX8_1 slot shares bandwidth with the PCIEX16_1 slot and the PCIEX8_2 slot with PCIEX16_2. The PCIEX16_1/PCIEX16_2 slot will operate at up to x8 mode when the PCIEX8_1/PCIEX8_2 is populated. 3 x PCI Express 2.0 x1 slots Multi-VGA podrška Support for 4-Way/3-Way/2-Way AMD CrossFire/NVIDIA SLI technology LAN, WiFi i Bluetooth 2 x Killer E2400 chips (10/100/1000 Mbit) (teaming nije posdržan)Killer Wireless-AC 1535 (Wi-Fi 802.11 a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band)Bluetooth 4.1 Audio Creative Sound Core 3D chip 2 x JRC NJM2114 and 1 x TI Burr Brown OPA2134 operational amplifiers Support for Sound Blaster Recon3Di High Definition Audio 2/5.1-channel Support for S/PDIF Out Storage Chipset: 2 x M.2 Socket 3 connectors 3 x SATA Express connectors 6 x SATA 6Gb/s connectors (SATA3 0~5) Support for RAID 0, RAID 1, RAID 5, and RAID 10 2 x ASMedia ASM1061 chips: 4 x SATA 6Gb/s connectors (SATA3 6~7, GSATA3 8~9), supporting AHCI mode only USB Chipset: 4 x USB 3.0/2.0 ports on the back panel 6 x USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers) Chipset+2 Renesas USB 3.0 Hubs: 7 x USB 3.0/2.0 ports (3 ports on the back panel, 4 ports available through the internal USB headers) Chipset+Intel USB 3.1 Controller: 1 x USB Type-C port on the back panel, with USB 3.1 support 1 x USB 3.1 Type-A port (red) on the back panel BIOS 2 x 128 Mbit flash Use of licensed AMI UEFI BIOS Support for DualBIOS™ Support for Q-Flash Plus PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Format E-ATX Form Factor; 30.5 cm x 26.4 cm Interni konektori 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x PCIe power connector 1 x I/O shield audio LED power connector 2 x M.2 Socket 3 connectors 3 x SATA Express connectors 10 x SATA 6Gb/s connectors 1 x CPU fan header 1 x water cooling fan header (CPU_OPT) 5 x system fan headers 1 x front panel header 1 x front panel audio header 2 x USB 3.0/2.0 headers 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header 1 x Clear CMOS jumper 1 x power button 1 x reset button 1 x Clear CMOS button 1 x ECO button 1 x OC button 2 x audio gain control switches 2 x BIOS switches Voltage Measurement Points Specijalne značajke Support for APP Center: 3D OSD @BIOS Ambient LED AutoGreen Cloud Station EasyTune Easy RAID Fast Boot Smart TimeLock Smart Keyboard Smart Backup System Information Viewer USB Blocker Support for Q-Flash Support for Smart Switch Support for Xpress Install

Gornji je dio ploče ispunjen masivnim aluminijskim blokovima koji su ujedno i blokovi za integraciju u sistem vodenog hlađenja. Prostora oko socketa ima dovoljno i za velike i za manje hladnjake. Između VRM jedinice i stražnjeg I/O-a se još nalaze i Renesasov USB 3.0 hub, Megachipsov MCDP2800 kontroler, Intelov Thunderbolt 3 kontroler, te dva Qualcommova Atheros Killer E2400 LAN kontrolera. MCDP2800 je DisplayPort1.2a-to-HDMI 2.0 konverter (level shifter) koji je zadužen za jedini video izlaz na ploči. Thunderbolt 3 kontroler je pak zadužen za univerzalni reverzibilni USB 3.1 Type-C konektor brzine 40 Gbps na kojeg će biti moguće između ostalog spojiti i monitore i to u lanac (daisy chaining). Na skroz suprotnoj strani ploče se kao uvijek nalazi 24-pnski ATX konektor, dva interna USB 3.0 konektora, spomenuta napojna jedinica memorije te dio koji je najviše od pomoći overclockerima, a kojeg ćemo detaljnije spomenuti malo niže u tekstu.

Ispod masivnih hladnjaka se nalazi masivna napojna jedinica s čak 22 faze (18 za CPU + 4 za iGPU, 22 su 40 Amperska IR 3553M PowIRstage sinkrona bucka), koja je kontrolirana od strane dva IRF 35201 PWM kontrolera. Što se memorije tiče ona ima IR 3570A PWM kontroler te dva IR 3553M bucka. Tek slika skinutog hladnjaka otkriva njegovu masivnost i kompleksnost. U radu se ne zagrijava previše, no kada krenemo s overclockingom postaje topal na dodir, pogotovo dva VRM hladnjaka.

Donja je strana ploče prepuna različitim konektorima, prekidačima i kontrolerima. Za početak tu imamo čak četiri oklopljena PCIe 3.0 X16 utora od čega su dva x16 a dva x8 brzina. S obzirom da je ploča opremljena PLX PEX8747 PCIe Gen 3 switch-em sa 48 stazica, istih ne fali pa je podrška za 4-way Crossfire i SLI standardna. Između x16 portova se nalaze i tri manja PCIe 2.0 x1 porta, no ono što je puno važnije je da su tu i dva M.2 Socket 3 konektora s podrškom za uređaje dužine do 80 mm a podržan je i RAID. Zanimljivost je i kako je odmah do PLX kontrolera generator takta koji je oklopljen i ima Turbo B-clock marketinški naziv.

Audio jedinica je kao i uvijek posebna priča a tu se sve se vrti oko Creativeovog Sound Core 3D kontrolera (quad-core, ZxRi 120dB+), te jednog Burr-Brown 127dB DAC-a (OPA2134 192kHz/24-bit), i dva JRC NJM2114 izmjenjiva operacijska pojačala. Sve je potpomognuto Nichiconovim Fine Gold i WiMA audio kondenzatorima, te se sve nalazi na odvojenom dijelu PCB-a. Tu su i dva prekidača (CAP_SW) kojima kontroliramo Front Audio izlaze. Sve to prati Creative SBX Pro Studio softver koji je vrlo opsežan. Krajnji je rezultat stvarno impresivan i kvalitetom ovoga audio sustava bi mogli biti zadovoljni i najzahtjevniji korisnici te audiofili. Još jedan dio vezan za zvuk je i USB DAC-UP tehnologija koja eksternim DAC-ovima pruža struju s manje nečistoća. Desna donja strana ploče je okupirana čipsetom, ITE-ovim kontrolerima, Renesasovim USB 3.0 kontrolerom, ASMedijinim SATA čipovima (ASM1061), dual 128 Mbitnim BIOS čipovima i njihovim prekidačima, a tu je i baterija, front panel konektor, USB2.0 konektori, TPM konektor i dodatni SATA Power konektor za PCIe konektore u slučaju kada koristimo višestruke grafičke kartice.

Overclockersku stranu priče prate dedicirane PC i ECO tipke, s LED dijagnostikom, Reset, Cmos i Power tipkama, a tu su i mjerne točke napona tik iznad DIMM utora - VSA,PCH IO,DDRvtt, Vdimm, Vcore, Vaxg, Vccio i Vpp. Ploča ima moćnu regulaciju napona potpomognutu odličnim opcijama u UEFI-u, no ipak smo primijetili kako ima dosta visoku undervolt karakteristiku kod overclockinga nego što je to primjerice bilo kod Asus Maximus VIII Ranger ploče. Ploča inače ima i nekoliko toplinskih senzora na sebi, šest 4-pinskih konektora za ventilatore uz dodatni CPU_OPT koji može poslužiti za vodena hlađenja, a tu je i LED indikacija parametara rada.

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse port
• 1 x HDMI port
• 1 x USB Type-C port, s USB 3.1 podrškom
• 1 x USB 3.1 Type-A port (red)
• 7 x USB 3.0/2.0 portova
• 2 x USB 2.0/1.1 porta
• 2 x RJ-45 porta
• 1 x optical S/PDIF Out konektor
• 5 x audio jack-ova (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Headphone)
• 2 x MMCX antenska konektora (2T2R)

Stražnji je I/O panel prepun konektora i utora a tu su našao i legacy PS/2 konektor.  Dva žuta USB 2.0 konektora imaju DAC-UP funkciju, zatim je tu šest USB3.0 konektora (Renesas + Z170), te dva USB 2.0 utora. Crveni Type-A USB utor je po 3.1 standardu, a tu je i jedan USB 3.1 utor Type-C. Što se tiče SATA konektora na desnoj ih strani, u horizontalnoj orijentaciji nalazimo čak deset koji su raspoređeni u tri SATA Express konektora i četiri zasebna (ASMedia + Chipset).

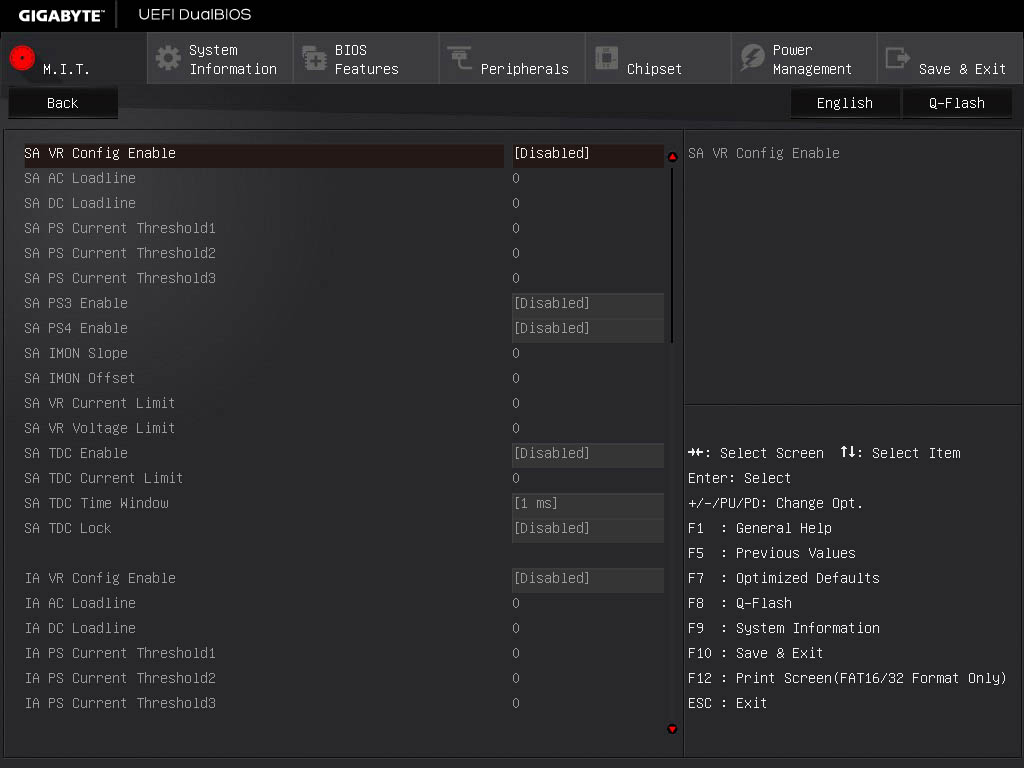

UEFI sučelje nije znatnije mijenjano u odnosu na prethodne generacije, ali je malo poboljšano i svakako ubrzano. Još uvijek ne možemo govoriti o fluidnosti kao kod Asusa no na dobrom su putu. Opcija je stvarno pregršti i dugo bi trajalo da sve nabrajamo. Ovo se posebno odnosi na overclocking dio M.I.T., koji se proteže u nekoliko razina i nudi mijenjanje i onih najsitnijih opcija. Naponi su vrlo izdašni, granulacija frekvencije je visoka pa će svaki pravi entuzijast i overclocker stvarno uživati. Sa softverske strane je sve već manje više poznato, a Gigabyte je u svom APP Center-u ponudio 3D OSD, @BIOS, Ambient LED (promjena osvjetljenja ploče - stražnji I/O i Audio LED), AutoGreen, Cloud Station, Easy Tune, Easy RAID, Fast Boot, Smart kolekciju (TimeLock, Keyboard i Backup), System information viewer te USB Blocker kolekciju alata. Treba znati i kako je APP Center velika i kompleksna aplikacija koja zauzima i dosta radne memorije.

Test sistem

Test sistem :: Hardware Matična ploča Gigabyte Z170X Gaming G1 Procesor Intel Core i7-6700K & i5-6600K Memorija G.Skill F4-3200C16D-8GVK Grafičke kartice Asus R9 380 DCU II & HD530 Zvučna kartica On Board SSD Corsair Neutron XT 480 GB Napajanje Superflower Leadex Platinum 1200W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 Chipset datoteke Intel Chipset Driver 10.0.27, HD Graphics Driver 15.​28.​224.​4229 DirectX verzija 11 AIDA 64 Extreme Edition v.4.30.2900 3DMark FireStrom PCMark 8 Home, Accelerated 7-Zip v. 9.20

  Način testiranja i overclocking

Test sistem je za ovaj članak sličan onome kod testa Rangerice i Z170 Deluxe. Od standardnih se elemenata tu našla vjerna Noctua D15, zatim Corsairov Neutron XT 480 GB SSD, pri ruci smo imali i Asusovu R9 380 DCU II (recenzija uskoro), premda smo sve testove odradili na integrirki, radna je memorija bila G.Skill F4-3200C16D-8GVK, a tu je i moćno Superflower Leadex Platinum 1200W napajanje. Usporedbu smo napravili s do sada dvije testirane Z170 ploče, a moramo napomenuti i kako nam je ovaj sistem poslužio i za test i5-6600K procesora, dok smo sve naravno usporedne testove napravili s i7-6700K.

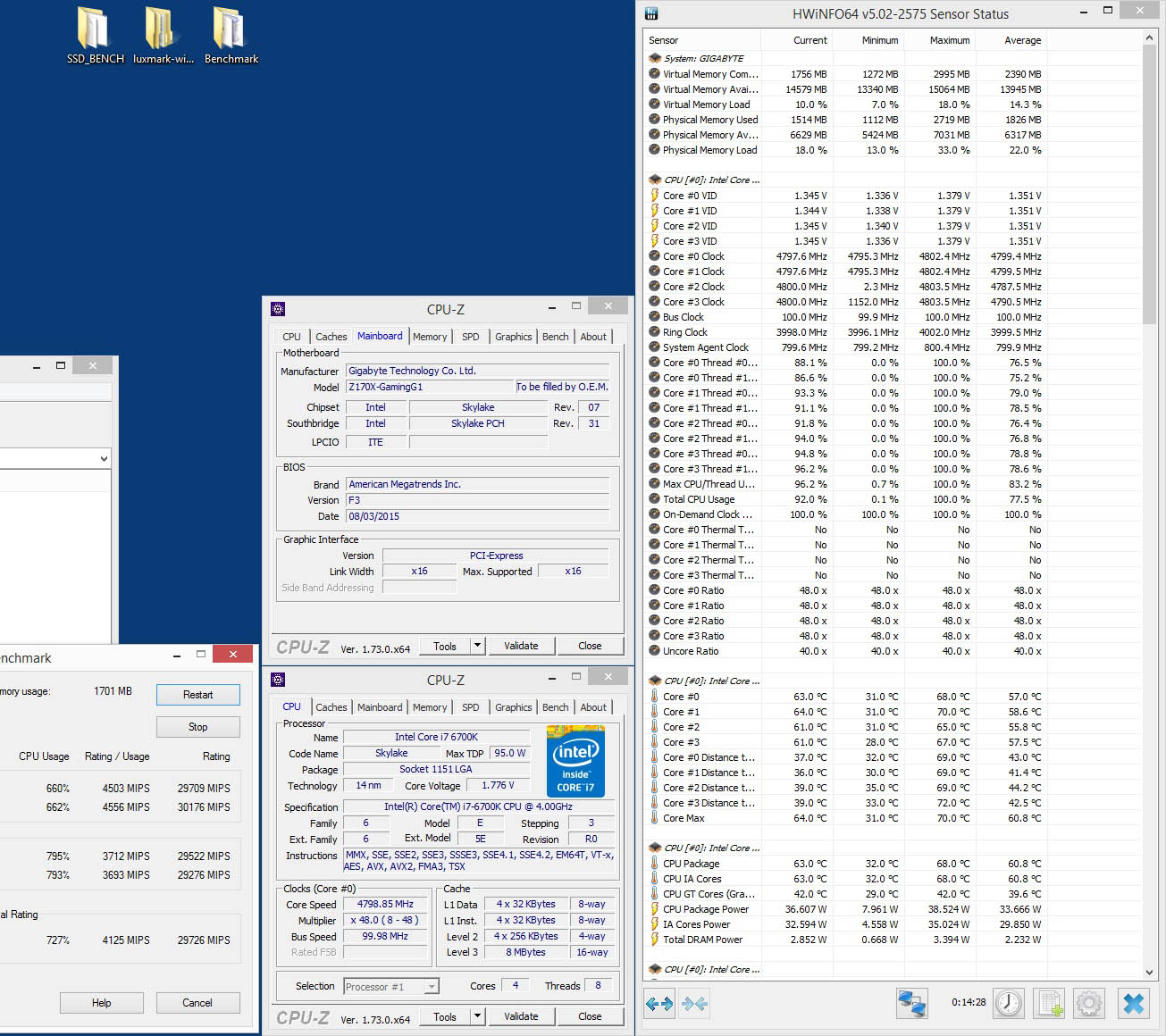

Overclockirali smo na zraku i 6700K i 6600K procesore na ovoj ploči i možemo utvrditi kako je G1 dorasla tome zadatku, a s lakoćom bi prihvatila i žešći overclocking tekućim dušikom. Razlika u odnosu na Asus je bila jedino u malo jače izraženom undervoltu no kada smo se na to priviknuli uspjeli smo izvući i relativno stabilnih 4.8 GHz iz 6700K te potpuno stabilnih 4.7 GHz iz 6600K. 6700K je na ovoj ploči ostao nešto duže stabilan u odnosu na Asusove ploče,  no i dalje je preporuka držati ga na 4.6 ili 4.7 GHz za potpunu stabilnost. Za base clock overclocking i dalje čekamo neki od jeftinijih i zaključanih modela.

[ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Gigabyte Z170X-Gaming G1,Asus Maximus VIII Ranger,Asus Z170 Deluxe" values="3878,3874,3829" colors="yellow,blue,blue" height="200" min="0" max="4000"] [ichart headers="ID,Score" title="3DMark Firestrike" htitle="Score"  labels="Asus Maximus VIII Ranger,Gigabyte Z170X-Gaming G1,Asus Z170 Deluxe" values="1146,1092,1086" colors="green,orange,green" height="200" min="0" max="1200"] PCMark mjeri općenite performanse sistema, a 3DMarkom provjeravamo koliko procesor i ploča mogu izvući performansi iz grafičke kartice. Razlike nisu velike no u PCMarku je Gigabyteica na vrhu, dok je u 3DMarku druga. [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Asus Maximus VIII Ranger,Asus Z170 Deluxe" values="44946,44871,44366" colors="blue,blue,red" height="200" min="0" max="47000"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Asus Maximus VIII Ranger,Asus Z170 Deluxe,Gigabyte Z170X-Gaming G1" values="46958,46944,46929" colors="blue,blue,red" height="200" min="0" max="47000"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="Asus Maximus VIII Ranger,Asus Z170 Deluxe,Gigabyte Z170X-Gaming G1" values="41974,41759,41063" colors="blue,blue,red," height="200" min="0" max="47000"] Memorijske performanse su najniže, no razlike su ionako minimalne.



Nema nikakve sumnje kako Gigabyte ovdje nije štedio ni novca ni vremena ni talenta kako bi napravili jednu od svojih najboljih i najopremljenijih matičnih ploča, ikada. Z170X Gaming G1 je vrlo kvalitetno napravljena gdje god se pogleda, a prepuna je opreme i mogućnosti. Krenuvši od mogućnosti za overclocking, bogatog UEFI-a, gamerskih značajki kao što je mogućnost konfiguriranja polja od četiri grafičke kartice, zatim dual LAN-a i izvrsnog audio sustava. Za dodatnu povezivost je tu i WiFi 802.11ac mrežna kartica sa Bluetooth 4.1 podrškom. Tu su i neke future proof tehnologije kao što su dva USB 3.1 Type-C porta, od kojih je jedan na ploči i jedan na dodatnom 5.25" BAY-u, dovoljna količina USB 3.1 Type-A konektora, kao i dvostruki M.2 Socket 3 s RAID podrškom, a tu su i tri SATA Express konektora. UEFI sučelje i softverska podrška konačno hvataju konkurenciju premda još ima mjesta poboljšanju, no to ne možemo smatrati prevelikim manama. Jasno je kako ovakva ploča ne može malo koštati i ovdje je riječ o cifri koja se na hrvatskom tržištu približava 4.500 kuna. Vrlo vrlo skupo, no uz svu količinu tehnologije i opreme cijena je skoro pa i opravdana. Za utjehu, ni u ostatku Europske unije nije puno jeftinija, pa se u Njemačkoj primjerice za nju traži 530 €.
