Na test su nam pristigle dvije Z590 ploče iz Gigabytea - veća Z590 Aorus Master i malena Z590I Aorus Ultra. Obje su namijenjene entuzijastima, svaka na svoju stranu. Masterica je opremljena moćnom napojnom jedinicom s 18 faza, odličnim rashladnim sustavom, 10-gigabitnim LAN-om i WIFi-em 6E. S druge strane, Ultra je Mini ITX ploča koja je također namijenjena entuzijastima što se vidi po njenoj opremi, hlađenju i mogućnostima.
Gigabyte je uz ploču osigurao i solidan bundle koji se sastoji od:
Aorus antene za WiFi + Bluetooth modul
četiri SATA 6 Gbps kabela
RGB produžnog kabela
dvije termalne sonde
kabela sa senzorom za detekciju buke
G konektora za prednji panel
seta Aorus naljepnica
uputa za korisnike
Prije točno 11. mjeseci smo testirali prethodnicu ove ploče, Z490 Aorus Master, koju od početka ove godine koristimo kao glavnu test ploču uparenu s i9 10850K procesorom. Riječ je o odličnoj, vrlo moćnoj i dobro opremljenoj ploči, koja je sada dodatno unaprijeđena za ovu novu 11. generaciju procesora. Izgledom je ostala vrlo slična i teško će te razlikovati staru od nove. Pomnijim promatranjem uočavamo razlike, no one su stvarno minimalne. Svi hladnjaci su potpuno isti, tu nije bilo potrebe ništa mijenjati - sve je dobro riješeno bilo i prvi put.
Ukupan izgled ploče je odličan, nije nametljiv a ni RGB LED osvjetljenje koje ima nije pretjerano upadljivo. Sviđaju nam se crno sivi tonovi, i masivnost M.2 hladnjaka koji su identični kao na prethodnoj generaciji. Layout ploče je dobar, Gigabyte je napravio sitnije izmjene poput okretanja LED dijagnostike za 90° , dodavanja još dva 4-pinska konektora iznad DIMM utora, zatim je dodan i još jedan interni USB 3.0 konektor uz postojeće USB 3.2 i USB 3.1 te pripadajući kontroler. SATA utori i Thuderbolt portovi su zamijenili mjesta i to je manje više to.
Novost u ovoj generaciji je skok s 14 na 18-faznu napojnu jedinicu. Gigabyte je koristio isti ISL69269 i iste 90-amperske ISL99390 integrirane MOSFET-e, ali sada ih ima ukupno 18, dok se doubleri nalaze s donje strane. Već je i na Z490 ploči napojna jedinica bila dovoljno moćna za 10C/20T procesore i nije se zagrijavala pretjerano, a ova je s ukupnih 1.620 A struje još sposobnija. Naravno, i više je no sposobna za ekstremne tipove overclockinga, a to prate i opcije u BIOS-u. S 11. generacijom procesora ova ploča podržava DDR4 memoriju brzine do 5.400 MHz pri overclockingu i to maksimalnih 128 GB. Na ovom dijelu ploče su se smjestila i četiri 4-pinska konektora za ventilatore i vodene pumpe, dva LED headera, LED dijagnostika, Power tipka, 24-pinski ATX port, dva interna USB 3.0 porta i Realtekov kontroler, te USB 3.2 interni port. Kao i još jedan 4-pinski konektor za ventilatore.
Na donjem se dijelu ploče nije puno toga mijenjalo - audio konektor, LED Demo header, prekidač za dvostruki BIOS, RGB LED headeri, TPM header, dva interna USB 2.0 headera, header za senzor buke unutar kućišta, Reset tipka, tri 4-pinska ventilatora i header prednjeg panela za koji Gigabyte isporučuje G konektor. Ispod hladnjaka čipseta su i dva BIOS čipa. Ploča je opremljena s Realtekovim ALC1220-VB codecom, kojem pomaže ESS-ov ES9118 DAC čip, a sa softverske strane tu je DTS:X Ultra podrška. Ono što je novost je da je umjesto problematičnog Intelovog 2,5-gigabitnog LAN kontrolera, sada korišten Aquantia 10-gigabitni kontroler. Taj se kontroler i dosta zagrijava pa je Gigabyte bio primoran ugraditi i maleni 40-milimetarski ventilator ispod pokrova stražnjih I/O portova, koji zna biti malo bučan.
Donji je dio ploče gotovo cijeli pokriven hladnjacima za M.2 sockete te Z590 čipset. Tri su oklopljena PCIe x16 utora smještena unutar M.2 hladnjaka, od čega prvi radi s x16, drugi s x8 a treći s x4 propusnošću. Prva dva s 11. generacijom rade na PCIe 4.0 specifikaciji, dok je treći PCIe 3.0. Prvi i drugi dijele resurse, pa ako je nešto u drugom i prvi će automatski raditi na x8. Podrška za 2-way CrossFire i 2-way SLI je standardna, a treba znati da će svaka od kartica raditi u x8 modu. Na ploči ponovno nema PCIe x1 utora. M.2 utora su tri - prvi radi po PCIe 4.0 x4 standardu, dok su druga dva PCIe 3.0, a tu je i šest SATA 6 Gbps portova.
Stražnji se I/O panel sastoji od Clear CMOS i Q-Flash tipke, konektori za antene na Intel WiFi AX210 kartici (WiFi 6 ili 802.11ax). Tu su i četiri USB 3.2 plava utora (gen 1), dva USB 3.2 crvena utora (gen 2 - 10Gbps), Display Port 1.4, USB 3.2 Type C port (Gen 2 - 20 Gbps) i još jedan crveni USB 3.2 port (gen 2 - 10 Gbps). Tu je i RJ45 port za 10-gigabitni LAN, te per pozlaćenih audio portova uz jedan S/PDIF.
S donje strane ploče ponovno imamo veliku metalnu ploču koja učvršćuje konstrukciju i koja služi kao hladnjak, pa je ukupna masa impresivna.
U usporedbi dakle s prošlogodišnjim modelom Aorus Master ima više USB portova, bolju napojnu jedinicu i 10-gigabitni LAN. Uz jasno PCIe 4.0 podršku koja dolazi s 11. generacijom procesora. U svemu ostalom su vrlo slične, pa tako imaju i isto UEFI sučelje, te istu softversku podršku.
Gigabyte Z590I Aorus Ultra
Na Z590I Aorus Ultra ploču možemo promatrati kao na smanjenu verziju Aorus Masterice, jer su dizajnom i namjenom vrlo slične. Obje su namijenjene entuzijastima, svaka u svojoj klasi, obje su izrađene po najvišim standardima i obje imaju bogatu opremu. Z590I je namijenjena onima koji žele slagati maleno gamersko računalo u koje će ugraditi kakvu ITX grafičku karticu i tweakati performanse hardvera do krajnjih mogućnosti.
Što sve dolazi uz ovu malenu pločicu mogli ste vidjeti u unboxing videu, a spomenimo samo da su tu dva SATA kabela, WiFi antena, naljepnica u obliku značke za kućište, tri produžna kabela za ventilatore, jedan razdjelnik za interne USB 2.0 konektore, produžni RB kabel, vijci za M.2 sockete, te naravno korisničke upute. Gigabyte je na ovoj ploči morao štedjeti s prostorom pa su stoga stavili manje konektore za ventilatore i USB te ih "izvukli" van ploče produžnim kabelima.

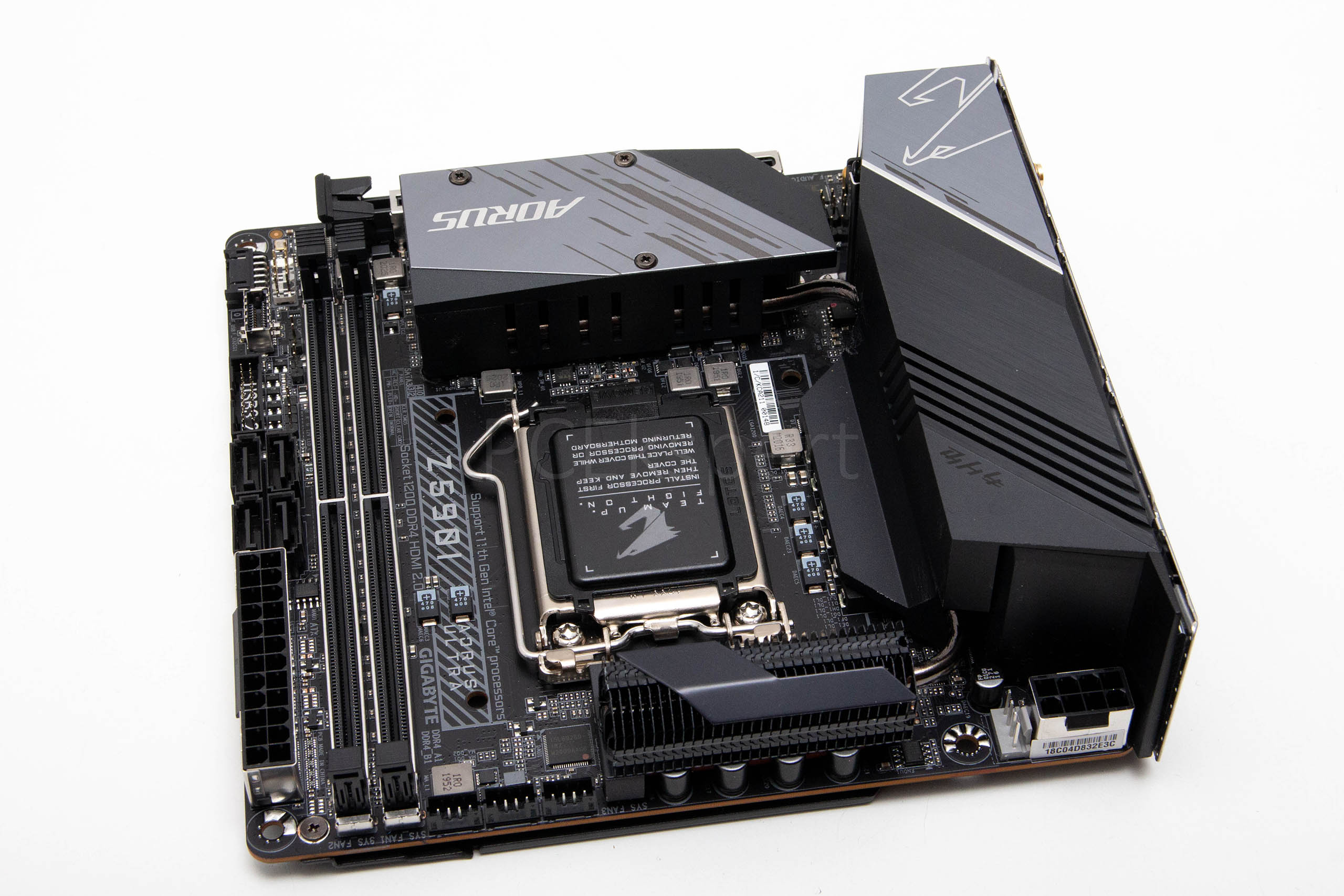

Ova je ploča u prethodnoj generaciji imala svoju prethodnicu Z490I Aorus Ultra od koje je sada nešto bolje opremljena i naprednija. Izgledom su vrlo slične, a Gigabyte je tek unaprijedio hladnjake koji su sada malo veći i moćniji. Tako je onaj na sjevernoj strani ploče sada spojen od gusto složenih aluminijskih limova što je malo efikasnije od čistog aluminijskog bloka. Ipak, ako poželite overclockirati nešto moćniji procesor svakako savjetujemo dobro provjetravanje, jer je zagrijavanje visoko i penje se i do 100°C. Tri su aluminijska hladnjaka spojena toplovodnom cijevi a onaj desni je zadužen za hlađenje dijela VRM-a, ali i čipseta koji je smješten na toj strani. Treći je hladnjak zapravo hladnjak M.2 socketa i njegova se gornja strana može skinuti.
Sada kada smo prošli hlađenje, riječ dvije i o VRM jedinici. Ona je s 8+1 fazne kod Z490I unaprijeđena na 10+1 faznu. Kontroler je poznati Intersilov ISL69269, a deset faza su 90-amperski ISL99390 integrirani MOSFET-i, s pripadajućim prigušnicama i kondenzatorima. 11. faza za SOC je 50-amperski Vishay SIC651. 900 ampera bi trebalo biti sasvim dovoljno i za overclockiranje jačih procesora no dobro prisilno hlađenje je nužno.
Za napajanje ploče i hardvera na njoj tu su oklopljeni 24-pinski ATX i jedan 8-pinski EPS konektor. Četiri su SATA porta smještena vertikalno tik ispod ATX konektora, a u produžetku imamo i interne USB 3.2 Gen 1 i USB 3.2 Gen 2 konektore s internim konektorom za razdjelnik s dva USB 2.0 konektora u produžetku ploče. Tu je jasno i jedan oklopljeni PCIe 4.0 x16 port koji će samo na novim procesorima 11. generacije raditi u toj specifikaciji, dok će sa starijima raditi na 3.0.
Ploča je kao i ona iz prethodne generacije opremljena s Realtekovim ALC1220-VB audio codecom (DTS-X Ultra), te s Intelovim 2,5-gigabitnim LAN kontrolerom. Na stražnjem panelu se nalaze i konektori za antenu, na WiFi 6 (ax) kartici koja podržava 2,4 i 5 GHz frekvencije, te Bluetooth 5.1 protokol. Na stražnjem panelu još nalazimo i Display Port teh HDMI izlaze, Type C USB 3.2 Gen 2x2 port, tri crvena USB 3.2 Type A Gen 2 porta, Q-Flash tipku, četiri USB 2.0/3.2 Gen 1 porta, RJ45 port i samo tri audio jacka.
Donja je strana ploče djelomično oklopljena aluminijskom konstrukcijom koja služi i za disipaciju topline s VRM komponenata, ali i za ojačanje strukture. Ovdje se nalazi i drugi od dva M.2 socketa koji podržava 2280 SATA i PCIe 3.0 x4 SSD-e. Gornji M2. također podržava 2280 uređaje, ali radi po PCIe 4.0 x4 specifikaciji.

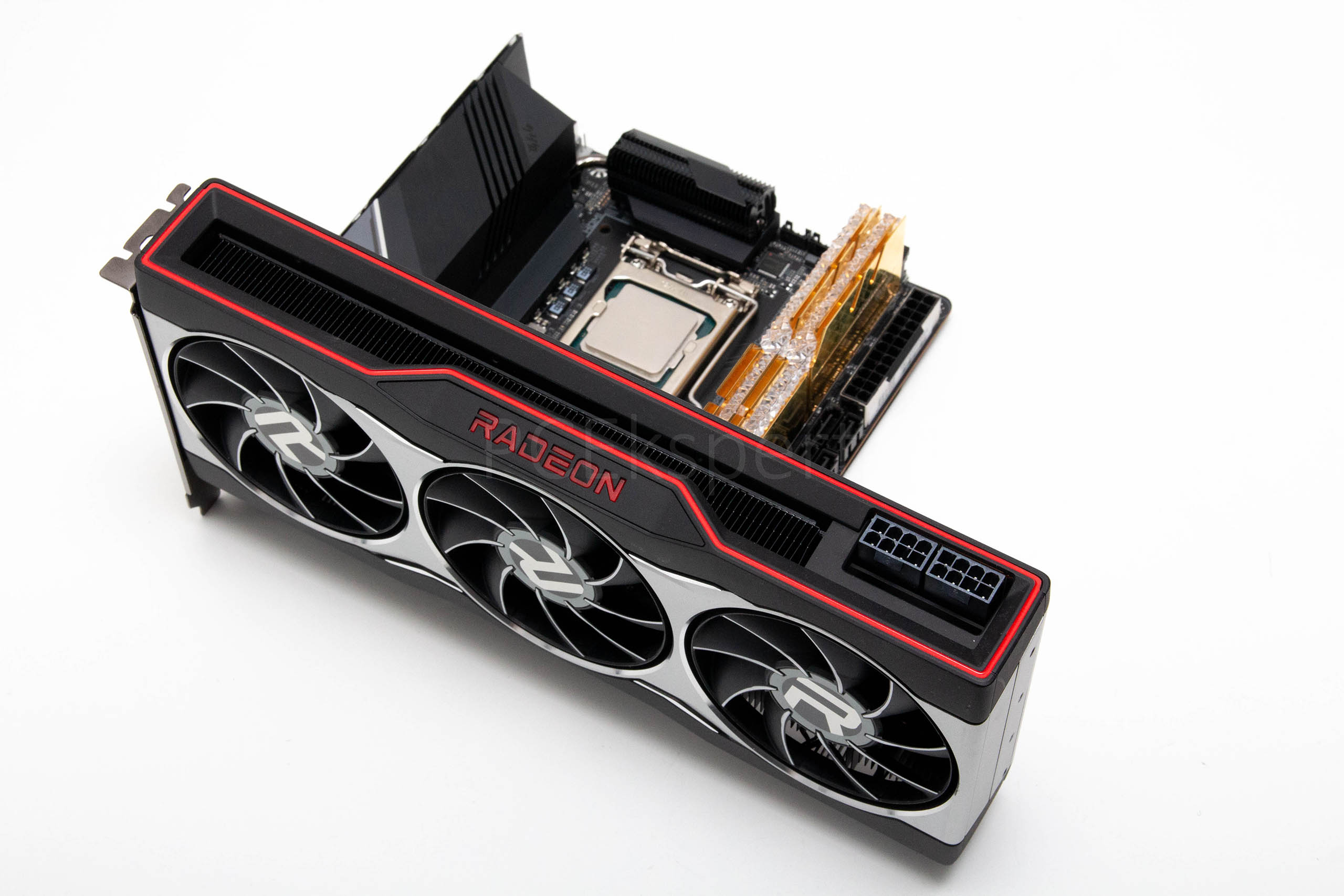

Uvijek je zanimljivo vidjeti koliko su "normalne" komponente veće i nezgrapnije od ovih malenih mini ITX ploča, premda je i ona sama poprilično masivna zbog pozamašne količine aluminija kojeg ima na sebi. No, i ovakva malena ploča je sasvim dovoljno moćna u kombinaciji s jačim procesorom za izvlačenje maksimalnih performansi iz grdosija kao što je RX 6800.
UEFI sučelje nije doživjelo nikakve veće izmjene u odnosu na prethodnu generaciju, a naravno, vrlo je slično kao i kod Aorus Master ploče. U odnosu na nju ipak ima tu i tamo koji tweak manje, te nudi nešto slabije mogućnosti za overclocking. Gigabyteov softver je solidan, ali također ne donosi ništa novoga u odnosu na prošlu generaciju. Krenimo sada na overclocking i testove.
Za potrebe testa novih Z590 ploča i dalje koristimo 10-jezgreni i9-10850K. On ima zadatak opteretiti njihove VRM jedinice do maksimuma, pogotovo prilikom overclockinga. Nažalost, još uvijek se nismo dokopali procesora 11. generacije pa ne možemo isprobati funkcionalnost PCIe 4.0, ali iz recenzija različitih stranih portala znamo da nije riječ o procesorima koji i zaslužuju previše pažnje.
Procesor smo na obje ploče overclockirali preko UEFI sučelja. Baš kao i kod ranijih testova ploča, napon smo postavili na 1.375 V te smo došli do stabilnih 5,1 GHz u slučaju Aorus Master ploče, no s Aorus Ultra smo stigli "samo" do stabilnih 4,9 GHz. Pravo je čudo da je ploča i to izdržala s obzirom da je riječ o najjačem Comet Lakeu. Bilo kako bilo, Ultra će svoje mjesto naći u malenim kućištima i u 99% slučajeva će na sebi imati slabiji procesor koji neće biti overclockiran, pa joj ta funkcija nije ni bitna toliko. Aorus Master je s druge strane odlična i za ekstremniji overclocking.
Rezultati testova
UL testovi
[ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="ASUS ROG Strix Z590-E Gaming WiFi,Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G,Gigabyte Z590 Aorus Pro AX,ASRock Z590 Extreme,Gigabyte Z590I Aorus Ultra,Gigabyte Z590 Aorus Master" values="7502,7423,7381,7310,6812,6802,6784" colors="blue,blue,blue,blue,blue,orange,red" height="400"]
[ichart headers="ID, Score" title="3DMark TimeSpy" htitle="score" labels="Gigabyte Z590 Aorus Pro AX,ASRock Z590 Extreme,Gigabyte Z590I Aorus Ultra,Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G,Gigabyte Z590 Aorus Master,ASUS ROG Strix Z590-E Gaming WiFi" values="9899,9897,9878,9873,9844,9799,9728" colors="blue,blue,orange,blue,blue,red,blue" height="400"]
PCMark 10 mjeri općenite performanse sistema, a 3DMark nam kombinirane performanse snage procesora i grafike. Rezultati testova su nešto niži kod obje ploče jer kao i kod ASRockove ploče očito ne izvlače maksimum iz procesora. No zato su Time Spy rezultati solidno, premda i tu postoji razlika u korist manje ploče.
CPU testovi
[ichart headers="ID, CPU (pts)" title="Cinebench 20 nT" labels="ASUS ROG Strix Z590-E Gaming WiFi,Gigabyte Z490 Aorus Master,Gigabyte Z590I Aorus Ultra,Gigabyte Z590 Vision G,Gigabyte Z590 Aorus Pro AX,Gigabyte Z590 Aorus Master,ASRock Z590 Extreme" values="6247,6164,6105,6085,6035,5797,5753" colors="blue,blue,orange,blue,blue,red,blue" height="300"]
[ichart headers="ID, CPU (pts)" title="Cinebench 20 1T" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590I Aorus Ultra,ASUS ROG Strix Z590-E Gaming WiFi,Gigabyte Z590 Aorus Pro AX,ASRock Z590 Extreme,Gigabyte Z590 Aorus Master,Gigabyte Z590 Vision G" values="507,506,501,501,494,492,474" colors="blue,orange,blue,blue,blue,red,blue" height="400"]
[ichart headers="ID, Time (s)" title="wPrime 2.0" htitle="1024M Time (s, manje je bolje)" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G,Gigabyte Z590 Aorus Pro AX,Gigabyte Z590I Aorus Ultra,Gigabyte Z590 Aorus Master,ASRock Z590 Extreme,ASUS ROG Strix Z590-E Gaming WiFi" values="67.975,69.399,69.51,69.608,69.628,70.613,73.732" colors="blue,blue,blue,orange,red,blue,blue" height="400"]
Zanimljivo, ali manja ploča izvlači bolje performanse iz procesora, što je moguće i rezutat toga da Gigabyte ipak pokušava u svojim novijim revizijama BIOS-a ne forsirati procesore preko svih granica kao do sada. U wPrime-u su ipak podjednake.
Memorijske performanse @ 3.600 MHz CL16
[ichart headers="ID, MB/s" title="AIDA64 RAM Read" htitle="Read (MB/s)" labels="Gigabyte Z590 Aorus Master,Gigabyte Z590I Aorus Ultra,Gigabyte Z590 Vision G,Gigabyte Z490 Aorus Master,Gigabyte Z590 Aorus Pro AX,ASRock Z590 Extreme,ASUS ROG Strix Z590-E Gaming WiFi" values="52597,52596,52468,52467,52414,52152,51695" colors="red,orange,blue,blue,blue,blue,blue" height="300" min="0"]
[ichart headers="ID, MB/s" title="AIDA64 RAM Write" htitle="Write (MB/s)" labels="Gigabyte Z590 Aorus Master,Gigabyte Z590I Aorus Ultra,Gigabyte Z490 Aorus Master,ASRock Z590 Extreme,Gigabyte Z590 Vision G,ASUS ROG Strix Z590-E Gaming WiFi" values="51746,51704,51550,51402,51323,51236,51135" colors="red,orange,blue,blue,blue,blue,blue" height="300" min="0"]
[ichart headers="ID, MB/s" title="AIDA64 RAM Copy" htitle="Copy (MB/s)" labels="ASRock Z590 Extreme,Gigabyte Z590 Aorus Master,Gigabyte Z590 Aorus Pro AX,Gigabyte Z590I Aorus Ultra,Gigabyte Z590 Vision G,Gigabyte Z490 Aorus Master,ASUS ROG Strix Z590-E Gaming WiFi" values="48486,48341,48325,48268,47844,47789,45534" colors="blue,red,blue,orange,blue,blue,blue" height="300" min="0"]
[ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASRock Z590 Extreme,Gigabyte Z590I Aorus Ultra,Gigabyte Z590 Aorus Master,Gigabyte Z590 Aorus Pro AX,Gigabyte Z590 Vision G,Gigabyte Z490 Aorus Master,ASUS ROG Strix Z590-E Gaming WiFi" values="44,45.1,45.2,45.9,46.2,46.6,52.7" colors="blue,orange,red,blue,blue,blue,blue" height="300" min="0"]
Memorijske performanse su odlične!
Rightmark
Kvalitetu audio jedinice mjerimo RightMark audio analizatorom i dobivene vrijednosti su pred nama. Vrijednosti se malo razlikuju no obje ploče zaslužuju ocjenu vrlo dobar. Naravno, kod Masterice je audio jedinica ipak malo bolja i opremljenija ako ništa drugo onda zbog DAC-a za slušalice.
Zaključak
Gigabyte se izvrsno pripremio za novu 11. generaciju Core procesora i izbacio mnoštvo kvalitetnih i odlično opremljenih ploča, koje su mahom sve opremljenije i bolje od prethodnica. Ipak, Rocket Lake serija procesora je dosta razočarala, pa će i to svakako utjecati na prodaju no barem možemo biti sigurni da su sada ploče vrlo napredne i sposobne. Ovo posebno vrijedi za VRM jedinice koje su bolje no ikada. Cijene jasno ne mogu biti niske pa se za Z590I Aorus Ultra traži oko 2.400 kuna, a za Z590 Aorus Master oko 3.650 kuna. Obje su iznimno kvalitetne i odlično opremljene i bez izraženijih mana - svaka u svojoj klasi. Stoga, u ovisnosti što kupujete i kakvo računalo slažete s ove dvije ploče nećete pogriješiti.
