Mnogi će se sada sigurno pitati otkud Z590 ploče, a još nema nikakvih novih procesora za njih, a osim toga i za Z490 je rečeno da će podržavati nadolazeće Rocket Lake-S procesore. Sve je ovo istina. Intel još nije spreman s novim procesorima, koji se očekuju kroz mjesec - dva, a i ti novi procesori jednom kada izađu moći će raditi na Z490 pločama.
Međutim, Intel sa Z590 čipsetom lovi konkurenciju i dodaje PCIe 4.0 podršku te USB 3.2 Gen 2, pa će svi koji žele imati "latest and greatest" opet morati u nabavku nove ploče. Gigabyte je objavio dosta novih ploča, a prva koju testiramo je Z590 Vision G. Vision serija kako sam proizvođač tvrdi namijenjena kreatorima sadržaja, zbog pouzdanih performansi, velikih opcija povezivosti i podrške za brzi storage kako bi izdržala velike napore prilikom editiranja video materijala ili pak 3D renderiranja.
Vidion G je manje opremljena od dvije Z590 Vision ploče koje izlaze na tržište (druga je Vision D), pa je i pakiranje te bundle nešto malo skromniji kao što smo i mogli vidjeti u unboxing videu. Tako uz ploču kupac dobiva četiri SATA kabela, četiri vijka za M.2 uređaje, senzor buke, knjižicu s uputstvima i medij s upravljačkim programima i aplikacijama. U odnosu na neke od skupljih modela, ovaj bundle svakako možemo nazvati skromnijim.
Vision G i D modeli nisu ništa novo, Gigabyte ih je nudio i u Z490 varijantama, pa će biti zanimljivo vidjeti što se promijenilo i što to buduće kupce očekuje. Na prvi pogled, ploče su vrlo slične. Korištena je ista kombinacija boja - crna za PCB i elemente te slotove, bijela za plastične pokrove, te srebrna za hladnjake. Na prvi pogled, više je M.2 hladnjaka na ploči - jedan je manji tik ispod socketa, jedan je veliki koji pokriva dva M.2 socketa na sredini, i jedan je crni dugački pri dnu. Da, ova ploča ima više PCIe utora i više mogućnosti za skladišni prostor.
Dimenzije ploče su ostale jednake, i dalje je to ATX standard od 30,5 x 24,4 centimetra, a raspored elemenata po ploči je gust. S godinama kako se mogućnosti ploča povećavaju sve je manje praznog prostora na PCB-u. Veliki dio površine nastanjuju i hladnjaci, kako oni spomenuti za M.2 uređaje, tako i onaj na čipsetu, te dva spojena na VRM elementima.
Z590 čipset je ono što je novost, a on je osvježen kako bi se borio s konkurentnim X570. Još uvijek nije toliko fleksibilan po pitanju broja PCIe stazica (ima ih 24 kao i Z490), no dostigao ga je po pitanju podrške za PCIe 4.0 te USB 3.2 Gen 2 (20 Gbps) podrške. PCIe 4.0 je podržan samo od strane novih procesora koji tek dolaze (Rocket Lake S), a sam čipset i dalje ima 24 PCIe 3.0 stazice. Brzina sabirnice je 8 GT/s kao i ranije, baš kao i TDP koji iznosi 6 W. Čipset ima podršku do tri USB 3.2 Gen2x2 (20 Gbps) porta, do 10 USB 3.2 Gen2x1 (10 Gbps) porta, i do 10 USB 3.2 Gen 1x1 (5 Gbps) porta, kao i za 14 USB 2.0 portova.
Gornji dio ploče je kao i uvijek rezerviran za socket, koji je jasno LGA1200. Ovaj LGA koristi deseta Core generacija procesora (Comet Lake S), a koristit će ga i 11 (Rocket Lake S). Već će 12. generacija (Alder Lake) donijeti i novi LGA1700 socket. Iako se u osnovi (arhitekturalno) ništa bitnije nije mijenjalo kod prijelaza s Coffee Lake na Comet Lake arhitekture, bilo je potrebno postojeći LGA1151 socket nadograditi na LGA1200 zbog povećanja broja jezgri a time i veće potrošnje.
I tako ispada da će dvije generacije čipseta i socketa (Z490/Z590 i LGA1200) obje podržavati dvije generacije procesora - 10. i 11. Deseta generacija će još po nečemu ostati poznata, prva je u mainstream segment donijela 10-jezgrene modele. K tome, možda je posljednja, barem u ovakvom obliku. Već će kod Rocket Lakea S top model imati "samo" osam jezgri prema trenutnim saznanjima.
Kada je u pitanju memorija, Rocket Lake S će imati memorijski kontroler s podrškom za memoriju brzine 3.200 MHz, dok je prethodnik imao podršku za 2.933 MHz. Ostalo sve ostaje isto kod ove ploče, maksimum je 128 GB (DDR4), raspoređen u četiri slota s podrškom za dvokanalni rad. Oko memorijskih su se slotova na ovoj ploči rasporedili i različiti headeri i utičnice. Tako na vrhu imamo tri 4-pinska konektora za ventilatore, dva konektora za RGB, utičnicu za senzor buke koji dolazi u bundleu, zatim 24-pinsku ATX power priključnicu, interni USB 3.0 header, te interni USB 3.2 gen 2 (20Gbps) header.
Skidanjem plastičnog poklopca dolazimo do dvodijelnog VRM hladnjaka. Jedan je dio, onaj koji pokriva gornji segment srebrni i od punog aluminija, a onaj na desnom segmentu je crn i s gornje strane rešetkast. Povezani su spljoštenom toplovodnom cijevi, i prema temperaturama koje smo izmjerili rade dobar posao čak i prilikom overclockinga. VRM jedinica je 12 + 1 izvedbe s Vishayevim SIC649 60-amperskim dr.MOS integriranim power stageovima (MOSFET-ima) i jasno digitalnim VRM kontrolerom (ISL69269). Ovo je solidna izvedba za ovaj cjenovni razred i vjerujemo kako ćemo bez problema overclockirati naš i9-10850K procesor. Ujedno, to je i pojačanje u odnosu na prethodnicu koja je imala 50-amperske stageove.
Gigabyte Z590 Vision G - drugi dio
Premda skoro kompletno pokrivena, donja je strana ove ploče zapravo najzanimljivija. Tu se nalaze čak četiri M.2 socketa i to je jedan od glavnih featurea ove ploče i razlog zašto je namijenjena "kreatorima". O M.2 ćemo malo niže, a sada se okrenimo PCIe utorima kojih je tri. Sva tri su pune dužine, no samo je prvi od vrha x16 propusnosti i to pod određenim uvjetom. Ako M2B_CPU i M2C_CPU M.2 slotovi nisu popunjeni tada je puna propusnost od x16, a ako jesu ona pada na x8. Taj gornji PCIe slot je i po PCIe 4.0 standardu no samo ako imate Core procesor 11. generacije (koji tek treba izaći). Donja dva su x4 propusnosti, i po PCIe 3.0 standardu su. Ploča podržava Quad-GPU CrossFire i 2-way CrossFire konfiguracije grafičkih kartica s tim da će druga kartica raditi s x4 propusnošću.
Ovdje na dnu se ploče nalaze i uobičajeni konektori i headeri na koje smo već naviknuli. Ploča tu dolje na lijevoj strani ima smještenu i audio jedinicu koja je najnovija - Realtekova ALC4080. O njoj još uvijek nema puno podataka osim da zamjenjuje dosadašnji model ALC1220 i da je jasno riječ o 7.1-kanalnoj jedinici s podrškom za S/PDIF.
LAN kontroler je malo iznad audio jedinice, a riječ je o Intelovom 2,5 GbE čipu s podrškom za 2,5 Gigabitnu vezu.
Ovdje dolazimo konačno do M.2 slotova. Njih su četiri kao što smo spomenuli. Od vrha prema dolje prva tri su povezana direktno s procesorom, a posljednji je pozezan s čipsetom. Svi od reda podržavaju do 22110 uređaje, a nose nazive M2A_CPU, M2B_CPU, M2C_CPU i M2P_SB. Prva tri rade u PCIe 4.0 x4/x2 modu rada s 11. generacijom procesora ili u PCIe 3.0 s desetom. Najniži, onaj spojen na čipset radi u PCIe 3.0 x4/x2 modu rada. Na čipset su spojeni i SATA kontroleri koji dijele propusnost s tim zadnjim M.2 utorom s napomenom da ako u njemu imamo SATA SSD tada nulti SATA port neće raditi.
Sva četiri M.2 utora imaju aluminijske hladnjake koji su dosta debeli te svi imaju termalne podloške. Sam Z590 čipset također ima dosta debeli aluminijski hladnjak i ne zagrijava se pretjerano u radu. Na ploči se ukupno nalazi šest 4-pinskih konektora za ventilatore što je dovoljno, a jedan od njih je i namijenjen spajanju pumpe za vodeno hlađenje. Od ostalih zanimljivosti na ploči se nalaze i Q-Flash Plus tipka za nadogradnju UEFI-a, jedan serijski port, dva porta za add-in Thunderbolt kartice, jedan TPM header itd.
Integrirani poklopac stražnjeg je I/O panela izveden u bijeloj boji, a na njemu se nalaze sljedeći portovi:
2 x USB 2.0/1.1 ports
1 x PS/2 keyboard/mouse port
4 x USB 3.2 Gen 1 ports
1 x DisplayPort In port
1 x HDMI port
2 x USB 3.2 Gen2 Type-A ports
1 x USB Type-C port, with USB 3.2 Gen 2x2 support
1 x USB Type-C port, with USB 3.2 Gen 1 support
1 x RJ-45 port
6 x audio jacks
Kao što vidimo uobičajena kompozicija portova, s tim da Gigabyte jedino na Vision seriji ploča nudi PS/2 port. Dva su Type C porta straga, s tim da je jedan 20-gigabitni, a drugi 10-gigabitni, a ostatak je klasika. Putem bržeg Type C porta Gigabyte nudi i VisionLink tehnologiju koja omogućava istovremeni prijenos video signala, punjenje uređaja snagom od 60W i prijenos podataka.
UEFI ove ploče je poseban po kombinaciji boja, dok je layout, tj. meniji izveden onako kao i u prethodnoj generaciji. Novost je tek pokoja opcija koja je rezervirana za 11. seriju Core procesora koju jasno još čekamo. Easy Mode je ono što nas prvo dočeka, a svi koji su napredniji korisnici će odmah skočiti na Advanced Mode pritiskom na F2. Kao i uvijek, u Boot meniju možemo odabrati da Advanced bude osnovni mod čim uđemo u UEFI. Tweaker je meni u kojem će se većina naprednijih korisnika zadržati najduže. On nudi promjenu mnoštva opcija počevši od onih jednostavnijih kao što je množitelj procesora, odabir profila memorije i naponi, pa do naprednijih menija i opcija kao što su Overvoltage opcije, training naponi, VRM podešenja, interna VR kontrola itd.
Nadalje imamo Settings sa svojim podmenijima, uobičajeni System Info, Boot i Save&Exit meni u kojem se nalazi i opcija za spremanje i učitavanje spremljenih profila UEFI-a što je iznimno korisna opcija za overclockere.
Softver koji Gigabyte nudi uz ovu ploču je uobičajeni APP Center koji nudi opcije kao što su @BIOS, EasyTune, Fast Boot, Game Boost, ON/OFF Charge, RGB Fusion, Smart Backup i System Information Viewer. Uz to, tu su i aplikacije kao što je OEM verzija Norton Internet Securitya, te cFosSpeeda za optimizaciju mrežnog prometa.
Osvjetljenje na ploči čini samo jedna traka po dužini I/O pokrova. Kontrola se jasno vrši putem RGB Fusion 2.0 aplikacije, a na videu iznad vidimo i efekte u sinkronizaciji s G.Skill ENKI 360 hladnjakom i G.Skill Trident Z memorijom. Efekata nema puno, i tu konkurencija ipak odrađuje malo bolji posao.
Za potrebe testa novih Z590 ploča smo nabavili i novi procesor koji će ih sve staviti na kušnju jer je riječ i 10-jezgrenom i9-10850K. On ima zadatak opteretiti njihove VRM jedinice do maksimuma, pogotovo prilikom overclockinga. Usporedbu rezultata ćemo za sada napraviti sa Z490 Aorus Master pločom, a grafove popunjavati kako nam druge Z590 ploče budu stizale na recenziju.
Overclocking
Procesor smo kao i uvijek overclockirali ručno iz UEFI sučelja. Baš kao i kod testa i9-10850K procesora na Z490 Aorus Master ploči, napon smo postavili na 1.375 V te smo došli do stabilnih 5,1 GHz. Kao i tada, ovu smo frekvenciju postigli samo s G.Skillovim ENKI 360 hladnjakom, dok je primjerice Noctua D15 procesor držala stabilno na 5,0 GHz pri 1,35V. Overclocking memorije je dobar, i u skladu s onim što smo vidjeli i ranije kod ovoga kita, postigli smo 4.000 MHz.
Rezultati testova
UL testovi
[ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G" values="7423,7381" colors="blue,orange" height="200"]
[ichart headers="ID, Score" title="3DMark TimeSpy" htitle="score" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G" values="9873,9844" colors="blue,red" height="200"]
PCMark 10 mjeri općenite performanse sistema, a 3DMark nam kombinirane performanse snage procesora i grafike. Razlike su kao što vidimo minimalne u oba benchmarka.
CPU testovi
[ichart headers="ID, MIPS" title="7-ZIP" htitle="MIPS" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G" values="83266,83196" colors="blue,orange" height="200"]
[ichart headers="ID, CPU (pts)" title="Cinebench 20 nT" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G" values="6164,6085" colors="blue,red" height="200"]
[ichart headers="ID, CPU (pts)" title="Cinebench 20 1T" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G" values="507,474" colors="blue,orange" height="200"]
[ichart headers="ID, Time (s)" title="wPrime 2.0" htitle="1024M Time (s, manje je bolje)" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G" values="67.975,69.399" colors="blue,red" height="200"]
U prva dva testa su razlike manje, no onda dolazimo do single thread testa u Cinebenchu 20 gdje je razlika velika, a osjetna je i kod wPrime testa. Pregledom HWInfo logova dolazimo do toga da Z490 Aorus Master uvijek drži boost takt na svim jezgrama od 4,8 GHz, dok kod dužih opterećenja na Z590 Vision G ploči on ipak padne na 4,7 GHz. Slično je i kod boosta jedne jezgre.
Memorijske performanse @ 3.600 MHz CL16
[ichart headers="ID, MB/s" title="AIDA64 RAM Read" htitle="Read (MB/s)" labels="Gigabyte Z590 Vision G,Gigabyte Z490 Aorus Master" values="52468,52467" colors="orange,blue" height="200" min="0"]
[ichart headers="ID, MB/s" title="AIDA64 RAM Write" htitle="Write (MB/s)" labels="Gigabyte Z490 Aorus Master,Gigabyte Z590 Vision G" values="51550,51323" colors="blue,red" height="200" min="0"]
[ichart headers="ID, MB/s" title="AIDA64 RAM Copy" htitle="Copy (MB/s)" labels="Gigabyte Z590 Vision G,Gigabyte Z490 Aorus Master" values="47844,47789" colors="orange,blue" height="200" min="0"]
[ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="Gigabyte Z590 Vision G,Gigabyte Z490 Aorus Master" values="46.2,46.6" colors="red,blue" height="200" min="0"]
Propusnost memorije je vrlo slična, tj. razlike su minimalne.
Zagrijavanje

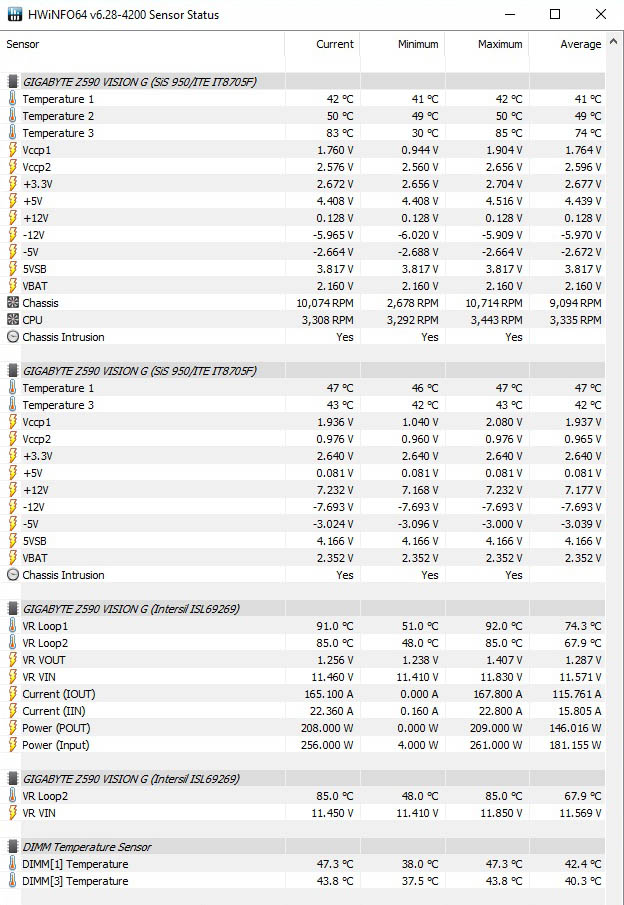

Pregledom temperatura koje mjere senzori na ploči vidimo kako je najtopliji zapravo senzori na VRM kontroleru sa 92°C na jednom i 85°C na drugom senzoru što je i očekivano. i9-10850K vuče velike količine struje i to se mora negdje pretvoriti u silnu toplinu. Ostatak temperatura je niži i u granicama normale. Samo za usporedbu, temperature na Z490 Aorus Master su bile 86°C za VR Loop 1 i 70°C za VR Loop 2 - ona jasno ima puno jaču VRM jedinicu i nešto bolje hlađenje. U ovim smo testovima za opterećenje koristili loop test Cinebencha 20 (nT).
Zaključak
Gigabyte je sa Z590 Vision G pločom kreatorima ponudio najmoderniju tehnologiju koja je trenutno dostupna od strane Intela, te ju iskoristio na najbolji mogući način. To se očituje iz čak četiri M.2 socketa pa će svi koji žele imati čim više M.2 SSD-a s ovom pločom doći na svoje. Naravno, pune mogućnosti i performanse ove ploče će tek otključati 11. Core generacija procesora.
Vision G je i relativno pristupačna ploča s očekivanom cijenom između 230 i 250 €, a za to nudi solidnu VRM jedinicu i hlađenje, mnoštvo USB portova pa i onih najbržih (20 Gbps), potpuno novu audio jedinicu, brzi Intelov 2,5-gigabitni LAN i kao kruna svega već spomenuta četiri M.2 socketa. Dizajn ploče, tj. hladnjaka je zanimljiv, a posebno dobar je dizajn UEFI sučelja.
Jasno je da Intel ovdje samo hvata priključak s konkurencijom i da još zapravo treba pričekati par mjeseci dok i procesori 11. generacije budu dostupni, no eto konačno nešto novo i od njih.
