Gigabyte Z890 AORUS ELITE WiFi7 recenzija

Objavljeno prije 11 dana - Krešimir Matanović

Z890 AORUS ELITE WiFi7 - prvi dio

gigabyte_z890_aorus_elite_wifi7_1 gigabyte_z890_aorus_elite_wifi7_2

Nakon testa bijele Z890 AORUS PRO ICE prije dva tjedna, na red dolazi klasična crna AORUS ELITE WiFi7 ploča koja i nije toliko drugačija. Donosi odličnu napojnu jedinicu sposobnu i za ekstremniji overclocking, a i oprema je sasvim solidna - WiFi7, Thunderbolt 4, 2,5 Gbps LAN, Realtek ALC1220 audio, PCIe 5.0 x16 i M.2 PCIe 5.0 x4. Tko nije zainteresiran za bijelu boju i više voli klasiku, možda je Elite baš za njega.

U videu otpakiranja ste mogli vidjeti da se ploča nalazi klasično dizajniranoj za Aorus proizvode kartonskoj kutiji, unutar koje je smještena u antistatičku vrećicu i položena na kartonsko ležište. Povrh nje je postavljen još jedan karton koji štiti od slučajnog pritiskanja kutije. Ispod kartonskog ležišta se nalazi bundle, tj. sva potrebna oprema koja se sastoji od:
  • višejezičnog vodiča za instalaciju
  • dva SATA kabela
  • WiFi antene
  • Q-konektora za prednji panel

gigabyte_z890_aorus_elite_wifi7_3

Ploča je rasporedom elemenata i njihovim dizajnom vrlo slična AORUS PRO ICE modelu, no naravno korištene su potpuno druge boje. Sviđa nam se nenametljiva kombinacija sivih i crnih tonova, no ipak nam je ICE ljepša. Aluminijske hladnjake krase Aorus elementi i grafike, a i prošarani PCB je zgodan. Hladnjaci su masivni, ali opet lijepo oblikovani pa nemamo dojam da dominiraju. Jasno, moraju biti masivni zbog hlađenja moćne napojne jedinice, a i zagrijanih kontrolera M.2 SSD-a. Ploča ima i decentno dvozonsko osvjetljenje - maleni Aorus natpis na vrhu I/O pokrova, kao i nekoliko LED-ica ispod hladnjaka čipseta.

gigabyte_z890_aorus_elite_wifi7_4

Raspored komponenata na ploči je sasvim solidan i Gigabyte je odradio jako dobar posao - sve je vrlo logično razmješteno. Kao i kod ICE modela PCB (low-loss) je 8-slojni te ima standardne 2oz bakrene vodove, koji su dio Ultra Durable dizajna koji još uključuje i pojačani PCIe UD Slot X, ploču koja pojačava njegovu konstrukciju s donje strane, kao  i UD EPS konektore.

gigabyte_z890_aorus_elite_wifi7_5

Na napojnoj se jedinici nalaze dva rebrasta aluminijska bloka povezana toplovodnom cijevi. Na svakom se nalaze po dvije termalne podloške (5 W/mK) s dodirnim točkama na integriranim MOSFET-ima i na prigušnicama. Oko LGA1851 socketa ima dovoljno mjesta za sve tipove hladnjaka, no kod onih s vanjskim ventilatorima bi moglo biti problema, jer stršati iznad masivnog hladnjaka. Rješenje ovoga problema je ugradnja AIO hladnjaka, no i tu treba pripaziti s kompatibilnošću jer je i prvi M.2 hladnjak većih dimenzija. Za dodatno napajanje procesora su iznad hladnjaka smještena dva uobičajena 8-pinska konektora.

gigabyte_z890_aorus_elite_wifi7_6 gigabyte_z890_aorus_elite_wifi7_7

Napojna jedinica je twin (parallel) dizajna u 16+1+2-faznoj konfiguraciji. Na PCB-u nalazimo 16 80-amperskih MOSFET-a ISL99380 (Vcore), jedan 40-amperski (Vccgt) i dva 80-amperska OnSemieva (Vccsa). PWM kontroler je Renesasov 12-fazni RAA229130. Napojna je jedinica je nešto slabija nego kod PRO ICE modela, no svakako je adekvatna i za teže zadatke prilikom malo ekstremnijeg overclockinga. To ujedno znači i da je opterećenje bolje raspoređeno i da je zagrijavanje manje, što jasno produžuje život komponentama. U faze su ugrađeni i kvalitetni kondenzatori te prigušnice. Da je fazna jedinica dobro napravljena i da dva aluminijska hladnjaka dobro obavljaju svoj posao vidimo i po maksimalnoj temperaturi od 54,2°C koju smo izmjerili vanjskim IC termometrom na VRM hladnjacima. HWiNFO nam je ispravno iščitao i temperature s Renesasovog RAA229130 PWM kontrolera koji je pokazao maksimalnih 83°C na fazama (Power Stage Max) i 52°C na PWM kontroleru – odlične temperature. Čipset se također nije pretjerano zagrijavao i tu je očitanje bilo 48,3°C, no HWiNFO očitanje putem ITE-ovog IT8696E kontrolera je pokazalo 78°C za PCH što je dosta visoko!

gigabyte_z890_aorus_elite_wifi7_8

Na desnoj i gornjoj strani ploče su smješteni uobičajeni konektori, kao i malene Power, Reset i QF_PLUS tipke (posljednja je Q-Flash za snimanje BIOS-a). Tu je i LED dijagnostika, pored koje se nalazi i POST dijagnostika s četiri malene LED-ice. Ovaj put ni jedan DIMM slot nije oklopljen, i tu je vidljiva mala ušteda u odnosu na PRO ICE ploču. Četiri slota maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 9.200 MT/s prilikom overclockinga. Gigabyte je DDR5 XMP Booster tehnologiju koja pospješuje overclocking memorije, tj. donosi mnoštvo različitih preddefiniranih profila za izbor u BIOS-u.

gigabyte_z890_aorus_elite_wifi7_9

Na ploči se nalazi jedan oklopljeni PCIe 5.0 x16 slot za grafičke kartice koji ima i izbacivač, dok su na dnu ploče dva PCIe x16 slota od kojih su oba 4.0 x4 – oba su kontrolirana od strane čipseta. Audio jedinica na ovoj ploči je unaprijeđena u odnosu na raniji model i Gigabyte konačno pokušava uloviti korak s konkurencijom. Riječ je o Realtekovom poznatom ALC1220 CODEC-u koji omogućava 7.1-kanalni HD audio, te je potpomognut s audio kondenzatorima (Solid + Wima). Za ethernet vezu se brine Realtekov 2,5-gigabitni LAN kontroler.

gigabyte_z890_aorus_elite_wifi7_10

Na ploči se nalazi četiri M.2 slotova za SSD-e. Gornji, onaj s najdebljim hladnjakom je M2A_CPU, podržava uređaje formata do 25110 (i manje) po PCIe 5.0 x4 standardu. M2B_CPU slot podržava uređaje dimenzija do 22110 i 2280 koji rade po PCIe 4.0 x4 standardu. M2Q_SB slot podržava uređaje dimenzija do 25110 (i manje) koji rade po PCIe 4.0 x4 standardu, Posljednji, M2M_SB podržava 22110 i 2280 uređaje koji rade po SATA i PCIe 4.0 x4 standardima. Tri niža M.2 slota imaju zajednički veliki hladnjak. Oba se hladnjaka jednostavno postavljaju i skidaju bez alata. Uz donji rub ploče su se smjestili svi uobičajeni headeri i konektori, pa su tu tri za LED dodatke, SPI TPM header, interni USB 2.0 header, tri 4-pinska konektora za sistemske ventilatore i prednji panel. Tu je još i baterija, BIOS čip, ITE kontroler itd.

Z890 AORUS ELITE WiFi7 - drugi dio

gigabyte_z890_aorus_elite_wifi7_11

Donji dio ploče je u crnim tonovima sa sivim prošaranim Aorus grafikama identičnim kao i kod PRO ICE modela. Gigabyte i ovdje koristi donji nosač za prvi PCIe slot koji daje nužnu čvrstoću kod korištenja teških grafičkih kartica.

gigabyte_z890_aorus_elite_wifi7_12 gigabyte_z890_aorus_elite_wifi7_13

Stražnji je I/O panel vrlo bogat, a kao i kod PRO ICE ploče ima perforacije za ispuštanje toplog zraka. Sastoji se od:
  • 1 x Intel Thunderbolt 4 konektor (USB Type-C port)
  • 2 x USB 3.2 Gen 2 Type-A porta (red)
  • 3 x USB 3.2 Gen 1 porta
  • 4 x USB 2.0/1.1 porta
  • 2 x konektora za antenu (2T2R)
  • 1 x DisplayPort
  • 1 x RJ-45 port
  • 1 x optičli S/PDIF Out konektor
  • 2 x audio jacka
Za razliku od PRO ICE modela, ova ploča ima samo jedan Thunderbolt 4 port dvosmjerne propusnosti 40 Gbps. PRO ICE ploča ima i Intelov WiFi 7 BE200 modul, a Elite WiFi7 ima Mediatekov MT7925 WiFi7 modul s novim tipom konektora. On podržava tri frekvencijska spektra (2,4/5/6 GHz), 160 MHz kanale, a podržava i Bluetooth v5.4. Napomenimo ponovno da je WiFi 7 podržan samo od strane Windowsa 11 Pro u verziji 24H2. Kao i do sada, Mediatekov WiFi ima malo slabiji prijem od Intelovog rješenja. Na desnom donjem rubu ploče nalaze se četiri horizontalna SATA 6 Gbps porta, jedan interni USB 3.0 i jedan HDMI port za spajanje Gigabyteovog dijagnostičkog monitora.

gigabyte_z890_aorus_elite_wifi7_14

Kao i PRO ICE, i Elite je kvalitetno napravljena, korištene su kvalitetne komponente kao i različite Ultra Durable tehnologije koje pojačavaju konstrukciju. Hlađenje je jako dobro riješeno, VRM hladnjaci odrađuju odličan posao, a i prvi M.2 slot ima dobro riješeno hlađenje i odozgo i odozdo. Na ploči se nalazi i osam 4-pinskih konektora za ventilatore i vodene pumpe, a sve kontrolira Smart Fan 6 aplikacija. Jedino što fali u odnosu na skuplju PRO ICE je DDR5 ventilator.

gigabyte_z890_aorus_elite_wifi7_15 gigabyte_z890_aorus_elite_wifi7_16

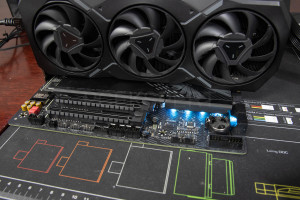

Rasvjeta na ploči je riješena decentno i dobro se uklapa u dizajn ploče. Uz ovo na ploči, moguće je dodati i vanjsko LED osvjetljenje putem tri ARGB Gen2 i jednog RGB LED konektora, te ih kontrolirati iz GCC aplikacije. Tko ne želi rasvjetu, može ju naravno i isključiti u potpunosti.

gigabyte_z890_aorus_elite_wifi7_17 gigabyte_z890_aorus_elite_wifi7_18

gigabyte_z890_aorus_elite_wifi7_19 gigabyte_z890_aorus_elite_wifi7_20

UEFI sučelje je rasporeda kao i kod prethodnih modela, a Gigabyte je uveo mogućnost promjene tema, tj. izgleda sučelja. Advanced sučelje se sastoji od Favorites, Tweaker, Settings, System Info, Boot i Save&Exit menija, dok je ono Easy Mod kombiniralo sve na jednoj strani. Nama je Tweaker jasno najzanimljiviji koji nudi mnoštvo opcija za podešavanje u radu procesora, memorije i napojne jedinice ploče.

gigabyte_z890_aorus_elite_wifi7_22 gigabyte_z890_aorus_elite_wifi7_21

gigabyte_z890_aorus_elite_wifi7_23 gigabyte_z890_aorus_elite_wifi7_22

GCC aplikacija nudi različite opcije za upravljanje pločom i njenim mogućnostima, a na vama je što će te instalirati i koristiti. Aplikacija je siromašnija nego Asusova i Gigabyte bi svakako na tome trebao dodatno poraditi. S pozitivne strane, aplikacija je stabilna i radi solidno. Gigabyte je i partner s HWiNFO kompanijom koja proizvodi softver za nadzor parametara rada računala. Zanimljiva je i AI Snatch aplikacija koja optimizira i ubrzava rad radne memorije.

Test sistem, način testiranja i overclocking

Test sistem
Test sistem :: Hardware
Matična ploča Gigabyte Z890 Aorus Elite WiFi7
Procesor Intel Core Ultra 9 285K
Memorija G.Skill Trident Z5 RGB F5-6800J3445G16GX2-TZRS
Grafičke kartice AMD Radeon RX 7900 XT
Zvučna kartica On board
Napajanje SilverStone DA1000R Gold
SSD ADATA Swordfish 2 TB; Corsair MP600 2TB
Monitor Dell S2721DGF

Testni sistem :: Software
OS Windows 11 24H2
DirectX verzija 12
AIDA64 Engeneer 7.73.7000
PCMark 10
3DMark TimeSpy: CPU Profile
Cinebench R23.2 & R24
JetStream 2 Benchmark (Chrome)
wPrime 2.0 1024M
Corona Benchmark v1.3
Blender BMW Benchmark & Gooseberry benchmark
Handbrake v1.4.2
V-Ray Benchmark 4.10.03

Način testiranja

gigabyte_z890_aorus_elite_wifi7_25

Kao i kod testa ostalih Z890 ploča, koristili smo 285K procesor, G.Skill Trident Z5 RGB F5-6800J3445G16GX2-TZRS memoriju, AMD Radeon RX 7900XT grafičku karticu i ostali već poznati hardvera kojeg možete vidjeti u tablici. Procesor je hlađen Alphacoolovim AIO hladnjakom Core Ocean T38. Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka i grafičkih benchmarka. Iskoristili smo ranije dobivene rezultate i grafove. Kao i do sada, testirali smo i potrošnje te zagrijavanje. Testirali smo na Windows 11 operativnom sustavu s 24H2 nadogradnjom, kao i kod testa AMD-ovih novih Zen 5 procesora. Overclocking Overclocking smo isprobali i uz pomoć Intel Extreme opcije u BIOS-u i uz pomoć Gigabyte Unleashed profila, a bogme smo i ručno podešavali postavke. Unleashed opcija je u ovom slučaju podigla performanse jer su one na tvorničkim postavkama bile dosta slabije.

Rezultati testiranja

UL test

PCMark [ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="Asus ROG Maximus Z890 Extreme,Asus ROG Strix Z890-F Gaming WiFi,Asus PRIME Z890-P WiFi,Asus TUF Gaming Z890-Plus WiFi,Asus ROG Maximus Z890 Hero,Gigabyte Z890 Aorus Elite WiFi7,Gigabyte Z890 Aorus Pro Ice" values="10005,9989,9933,9847,9825,9748,9537" colors="blue,blue,blue,blue,blue,red,blue" height="400"] 3DMark [ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Asus ROG Maximus Z890 Hero,Gigabyte Z890 Aorus Elite WiFi7,Asus ROG Strix Z890-F Gaming WiFi,Asus PRIME Z890-P WiFi,Asus TUF Gaming Z890-Plus WiFi,Asus ROG Maximus Z890 Extreme,Gigabyte Z890 Aorus Pro Ice" values="17304,17147,17093,16699,16624,16582,16404" colors="blue,red,blue,blue,blue,blue,blue" height="400"] U prva dva testa viidmo da je Elite WiFi7 izvukla više tvorničke performanse od PRO ICE koja je dosta konzervativno podešena. U CPU testu čak i izmenađujuće visoke.

CPU Test

Blender

[ichart headers="ID, Time (s)" title="Blender Gooseberry benchmark (sekunde, manje je bolje)" labels="Asus ROG Maximus Z890 Hero,Asus ROG Strix Z890-F Gaming WiFi,Asus ROG Maximus Z890 Extreme,Asus TUF Gaming Z890-Plus WiFi,Asus PRIME Z890-P WiFi,Gigabyte Z890 Aorus Pro Ice,Gigabyte Z890 Aorus Elite WiFi7" values="298.82,300.24,300.39,301.97,302.16,311.12,313.80" colors="blue,blue,blue,blue,blue,blue,red" height="400"]

Cinebench R24

[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="Asus ROG Maximus Z890 Hero,Asus ROG Strix Z890-F Gaming WiFi,Asus ROG Maximus Z890 Extreme,Asus PRIME Z890-P WiFi,Asus TUF Gaming Z890-Plus WiFi,Gigabyte Z890 Aorus Pro Ice,Gigabyte Z890 Aorus Elite WiFi7" values="2452,2445,2426,2382,2381,2280,2270" colors="blue,blue,blue,blue,blue,blue,red" height="400"] [ichart headers="ID, CPU (pts)" title="Cinebench 24 1T" labels="Gigabyte Z890 Aorus Elite WiFi7,Asus PRIME Z890-P WiFi,Asus ROG Strix Z890-F Gaming WiFi,Gigabyte Z890 Aorus Pro Ice,Asus ROG Maximus Z890 Extreme,Asus TUF Gaming Z890-Plus WiFi,Asus ROG Maximus Z890 Hero" values="146,144,144,144,143,143,140" colors="red,blue,blue,blue,blue,blue,blue" height="400"] Multicore performanse su slabije i od PRO ICE, a jedina svijetla točka je visok 1T rezultat u Cinebenchu. Tko želi maksimum iz 285K procesora na ovoj ploči neka uključi Unleashed profil.

Zagrijavanje procesora @ Alphacool Core Ocean T38

[ichart headers="ID,Load (°C)" title="Maximum Core Temperature" htitle="Load (°C, manje je bolje)"  labels="Gigabyte Z890 Aorus Elite WiFi7,Asus PRIME Z890-P WiFi,Asus ROG Maximus Z890 Hero,Asus TUF Gaming Z890-Plus WiFi,Asus ROG Maximus Z890 Extreme,Asus ROG Strix Z890-F Gaming WiFi,Gigabyte Z890 Aorus Pro Ice" values="82,86,86,86,88,90,92" colors="red,blue,blue,blue,blue,blue,blue" height="400" min="0"] [ichart headers="ID,Load (°C)" title="Average Maximum Core Temperature" htitle="Load (°C, manje je bolje)"  labels="Gigabyte Z890 Aorus Elite WiFi7,Gigabyte Z890 Aorus Pro Ice,Asus PRIME Z890-P WiFi,Asus ROG Maximus Z890 Hero,Asus TUF Gaming Z890-Plus WiFi,Asus ROG Maximus Z890 Extreme,Asus ROG Strix Z890-F Gaming WiFi" values="73,74,79,79,79,80,83" colors="red,blue,blue,blue,blue,blue,blue" height="400" min="0"] Maksimalna i prosječna temperatura su najniže, pa i po tome vidimo da Elite WiFi7 ne izvlači sam maksimum iz procesora.

Intel Performance vs. Gigabyte Unleashed

Blender

[ichart headers="ID, Time (s)" title="Blender Gooseberry benchmark (sekunde, manje je bolje)" labels="Z890 Aorus Elite WiFi7 @ Unleash,Z890 Aorus Elite WiFi7 @ Performance" values="302.99,313.80" colors="red,blue" height="200"]

Cinebench R24

[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="Z890 Aorus Elite WiFi7 @ Unleash,Z890 Aorus Elite WiFi7 @ Performance" values="2394,2270" colors="red,blue" height="200"] [ichart headers="ID, CPU (pts)" title="Cinebench 24 1T" labels="Z890 Aorus Elite WiFi7 @ Unleash,Z890 Aorus Elite WiFi7 @ Performance" values="146,146" colors="red,blue" height="200"] [ichart headers="ID,Load (°C)" title="Average Maximum Core Temperature" htitle="Load (°C, manje je bolje)"  labels="Z890 Aorus Elite WiFi7 @ Unleash,Z890 Aorus Elite WiFi7 @ Performance" values="73,93" colors="blue,red" height="300" min="0"] S uključenjem Unleashed profila performanse dosta narastu, ali samo jer su početne vrijednosti bile niske. Zanimljivo za napomenuti je da je uključivanjem Unleashed profila potrošnja cijelog sistema narasla sa 320 W na 370 W, a CPU Packaged Power sa 240 W na 318 W.

Zaključak

IMG_6771

Gigabyteova je Z890 Aorus Elite WiFi7 ploča za oko 100 € jeftinija od PRO ICE modela i to se vidi. Ima nešto slabiju napojnu jedinicu, ima jedan Thunderbolt 4 port manje, ima jedan M.2 slot manje, 2,5-gigabitni LAN port umjesto 5-gigabitnog itd. No, kada sve uzmemo u obzir Elite WiFi7 nudi sve što jedan entuzijast treba! Stoga je njena cijena od oko 295 € u njemačkim dućanima i sasvim opravdana, te po nama bolja vrijednost od nedavno testirane TUF Gaming Z890-Plus WiFi koja je 60-tak € skuplja.
