Gigabyte Z97X-Gaming 3 test



Prošli smo mjesec testirali jedan od najjačih modela iz Gigabyteove Gaming serije matičnih ploča - GT.  Sada na red dolazi test jeftinijeg i prosječnom hrvatskom džepu puno prihvatljivijeg modela za sve one koji žele uživati u prednostima Haswell procesora. Gaming 3 donosi zadovoljavajuću količinu opreme sa standardnim setom mogućnosti, a kao što ćemo u tekstu vidjeti prosječnom „gameru“ zapravo više od toga više niti ne treba. Pakiranje ploče prati do sada viđeni dizajn kod Gaming serije s detaljnim objašnjenjima na stražnjoj strani, gdje kupac može brzo i lako vidjeti što sve dobiva s ovom pločom.

S obzirom da je riječ o ploči niže cijene (u odnosu na GT npr.), bundle nije naročito bogat, no opet tu je sve što može zatrebati. Zaštita ua stražnji I/O panel, SLI mostić, četiri SATA kabela, iscrpne korisničke upute i medij s upravljačkim programima i aplikacijama.  Uz standardne Gigabyte aplikacije (App Center itd.), tu je i Nortonov Internet Security (OEM verzija),  te Intelove Rapid Start Technology, Smart Connect Technology i Smart Response Technology.

Kao što je poznato, Gaming je serija prilagođena igračima, jer kombinira podršku za multi GPU sisteme, kvalitetan audio podsustav (u ovom slučaju Realtek ALC1150) te online igranju prilagođeno mrežno sučelje (Killer E2200). uz to, tu je i uobičajen broj USB 3.0 i SATA 6 Gbps konektora, ali i M.2 te SATA Express sučelja.  Dizajn ploče je tipičan za Gaming seriju, pri čemu je PCB crn, a konektori su u crnim i sivim tonovima. Izuzetak su VRM i PCH hladnjaci koji su crveni. Raspored komponenata po ploči je klasičan i kao i uvijek vrlo dobro izveden. VRM hlađenje nije robusno kao kod jačih modela, no s ovom pločom se ni ne očekuje kako će korisnik krenuti putem ekstremnijeg overclockiranja. Hladnjaci svoj posao odrađuju solidno, no za duža je opterećenja poželjno konfigurirati protok zraka preko ploče. Kvaliteta izrade i korištenih komponenata je na višoj razini a Gigabyte i ovdje koristi svoju Ultra Durable tehnologiju koja uključuje sve Solid kondenzatore, Low RDS(on) MOSFET-e, pozlaćene kontakte na socketu itd.

Specifikacije Gigabyte Z97X-Gaming 3 Podržani procesori Support for Intel Core i7 processors/Intel Core i5 processors/ Intel Core i3 processors/Intel Pentium processors/Intel Celeron processors in the LGA1150 package L3 cache varies with CPU Čipset Intel Z97 Memorija 4 x DDR3 DIMM sockets supporting up to 32 GB of system memory Dual channel memory architecture Support for 3200(O.C.) - 1800(O.C.) / 1600 / 1333 MHz memory modules Support for non-ECC memory modules Support for Extreme Memory Profile (XMP) memory modules Utori za proširenja 1 x PCI Express x16 slot, running at x16 (PCIEX16) 1 x PCI Express x16 slot, running at x8 (PCIEX8) 1 x PCI Express x16 slot, running at x4 (PCIEX4) 3 x PCI Express x1 slots 1 x PCI slot Multi-VGA podrška Supports NVIDIA 2-way SLI Technology Supports AMD 3-way/2-way CrossFireX Technology LAN Qualcomm Atheros Killer E2201 LAN chip (10/100/1000 Mbit) Audio Realtek ALC1150 codec Support for Sound Blaster X-Fi MB3 High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF Out Storage Chipset: 1 x M.2 PCIe connector (Socket 3, M key, type 2242/2260/2280 SATA & PCIe SSD support) 1 x SATA Express connector 6 x SATA 6Gb/s connectors (SATA3 0~5) (M.2, SATA Express, and SATA3 4/5 connectors can only be used one at a time. The SATA3 4/5 connectors will become unavailable when an M.2 SSD is installed.) Support for RAID 0, RAID 1, RAID 5, and RAID 10 USB Chipset: 6 x USB 3.0/2.0 ports (4 ports on the back panel, 2 ports available through the internal USB header) 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers) BIOS 2 x 64 Mbit flash Use of licensed AMI UEFI BIOS Support for DualBIOS™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Format ATX Form Factor ( 30.5 cm x 22.5 cm ) Interni I/O portovi 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x M.2 PCIe connector 1 x SATA Express connector 6 x SATA 6Gb/s connectors 1 x CPU fan header 1 x water cooling fan header (CPU_OPT) 3 x system fan headers 1 x front panel header 1 x front panel audio header 1 x S/PDIF Out header 1 x USB 3.0/2.0 header 2 x USB 2.0/1.1 headers 1 x serial port header 1 x Clear CMOS jumper 1 x Trusted Platform Module (TPM) header Specijalne značajke Support for APP Center @BIOS EasyTune EZ Setup Fast Boot Game Controller ON/OFF Charge Smart TimeLock Smart Recovery 2 System Information Viewer USB Blocker Support for Q-Flash Support for Smart Switch Support for Xpress Install



Da ova ploča nije namijenjena ekstremnom overclockingu jasno je već pri pogledu na VRM. Hladnjaci su maleni, sama jedinica nije naročito kompleksna (8 faza), no ipak, kao što ćemo kasnije vidjeti, ovakav se sklop pokazao sasvim primjeren za overclocking na zraku pri čemu se ploča nije znatnije pregrijavala. Jasno, mi smo joj osigurali laganu zračnu struju preko vitalnih dijelova, što i nalaže zdrav razum, kada krenemo dizati napone. Oko socketa ima dovoljno mjesta i za velike hladnjake, a DIMM utori s desna (gledano odozdo) i M.2 Socket s donje strane dovoljno su odmaknuti. Uz sami desni rub nalazimo samo napojnu jedinicu memorije, ATX konektor i USB3.0 interni konektor.

Igračima prilagođena ploča bez problema prima dvije grafičke kartice (čak i tri ako smo spremni na kompromise u propusnosti), a to prati vrlo dobar audio sustav sa Realtekovim ALC1150 čipom (115 dB SNR), kao centralnim dijelom na fizički odvojenom dijelu PCB-a s osvijetljenim putem, a tu je i AMP-UP tehnologija, te Creativeov SoundBlaster X-Fi MB3 softverski paket. Zvučni sistem je vrlo sličan kao i na GT modelu no ipak nije na toj razini. Mrežna je kartica ista koa i na GT-u, Killer E2200 uz koju dolazi softver za prioritiziranje mrežnog prometa i smanjenje latencija u mrežnom igranju. Ploča podržava i novi SATA Express 10Gb/s protokol putem jednog porta, a tu je i jedan M.2 PCIe konektor (istovremeno raditi može samo jedan od ova dva). Tu je i šest klasičnih SATA 6Gb/s portova, zatim šest USB 3.0 portova, te osam USB 2.0 portova.

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse port
• 1 x D-Sub port
• 1 x DVI-D port
• 1 x HDMI port
• 1 x optical S/PDIF Out
• 4 x USB 3.0/2.0 ports
• 4 x USB 2.0/1.1 ports
• 1 x RJ-45 port
• 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

Stražnji je I/O panel poprilično klasičan i malo osiromašen u odnosu na GT model. Tu su tri video izlaza, četiri USB 3.0 utora, četiri USB 2.0 utora, klasičan set Audio konektora, te RJ45 utor.

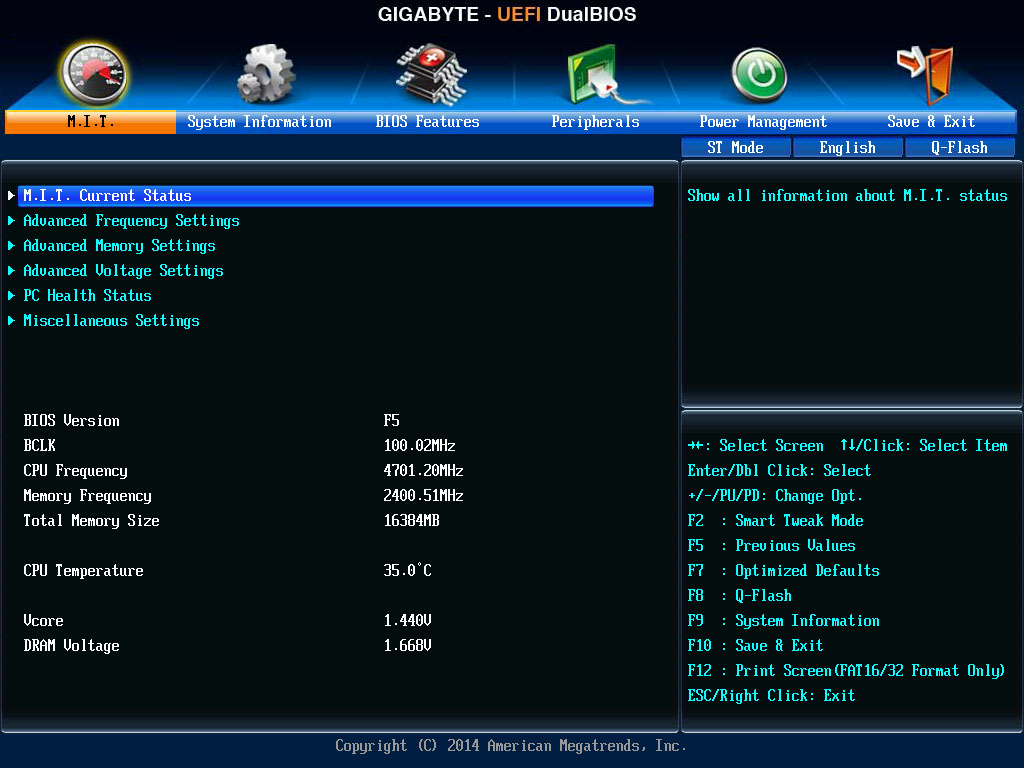

UEFI sučelje je identično onome u GT i SOC Force modelima. Još uvijek ga smatramo malo čudnim i nepreglednim i to je nešto na čemu Gigabyte mora dodatno poraditi. Ploču smo testirali sa trenutno zadnjom verzijom BIOS-a F5 koja se pokazala vrlo stabilnom. Kao i uvijek, koristili smo klasičan izgled, a sučelje je funkcionalno, nudi pregršt opcija a i naponi su kao što vidimo u tablici dovoljni za OC na zraku. Softverski paket je poznat od ranije s APP Center aplikacijom kao centralnim upravljačkim mjestom, uz korisne aplikacije kao što su Smart Timelock, Smart Recover 2, USB Blocker, Cloud station itd.

Test sistem

Test sistem :: Hardware Matična ploča Gigabyte Z97X-Gaming 3; BIOS: F5 Procesor Intel Core i5-4670K Memorija Corsair Vengeance Pro 2 x 8GB 2400MHz, CMY16GX3M2A2400C10R Grafičke kartice Intel HD4600; Zvučna kartica On Board SSD Intel DC S3500; Intel SSD 730 Napajanje Thermaltake Grand 1050W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 Chipset datoteke Intel Chipset Driver 10.0.13, HD Graphics Driver 15.​28.​22.​3517 DirectX verzija 11 AIDA 64 Extreme Edition v.4.30.2900 3DMark FireStrom PCMark 8 Home, Accelerated 7-Zip v. 9.20

  Način testiranja i overclocking

Sve dosadašnje testove Z97 ploča smo odradili s našim vjernim i7-4770K kojeg smo nažalost morali zamijeniti sa slabijim i5-4670K modelom. Stoga smo uz ranije testirane Asus Maximus VII Formula WD i Gigabyte Z97X-Gaming GT i ovo testirali s tim procesorom. Od ostatka hardvera je tu Corsair Vengeance Pro 2 x 8GB 2400MHz memorijski kit, Intelov SSD, a koristili smo integriranu grafiku. Način testiranja je kao i uvijek poprilično standardan u kojem mjerimo performanse kombinacije ploča/procesor/memorija. U tablicama ćete vidjeti i usporedbu potrošnje ploča sa 4670K procesorom.

Automatskim overclockingom smo došli do stabilnih 4.7 GHz za procesor i oko 1500 MHz za grafiku što su vrlo slične vrijednosti kao i kod dvije jače ploče na kojima smo "tjerali" ovaj procesor. Ploča se jasno malo više zagrijavala i potrebno ju je prisilno (ventilator) hladiti kako bi sve ostalo u granicama normale. Kao što smo rekli, koristili smo jednostavan automatski OC (podizanjem profila), a ručni nije donio nikakvog napretka, osim činjenice da smo ovu frekvenciju mogli koristiti i s nešto nižim naponom od 1.36V, a ne 1.44V koliko je procesor dobivao u automatskom načinu. S obzirom da Noctua D14 odlično hladi procesor, on je na 4.7GHz bio vrlo stabilan, ali bi za 24/7 upotrebu ipak radije koristili 4.5GHz što se čini kao optimum jer se i ploča ali i procesor manje naprežu.

[ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Gigabyte Z97X-Gaming 3,Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT" values="3379,3289,3266" colors="red,blue,blue" height="200", min="0" max="3400"] [ichart headers="ID,Score" title="3DMark" htitle="Score"  labels="Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT, Gigabyte Z97X-Gaming 3" values="863,859,856" colors="blue,blue,orange" height="200", min="0" max="870"] Kao i uvijek, za početak koristimo PCMark koji mjeri općenite performanse sistema, te 3DMark koji nam pokazuje snagu (ili manjak iste), integrirane grafike. Zanimljivo, trica je ovdje na vrhu poretka i čini se kako je u svakodnevnim zadaćama najbrža. Kada je riječ o grafici na začelju je, no dobro se drži. [ichart headers="ID,Score (MIPS)" title="7-Zip" htitle="Score (MIPS)"  labels="Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT,Gigabyte Z97X-Gaming 3" values="21365,21333,17671" colors="purple,purple,orange" height="600", min="0" max="22000"] U 7-Zipu je vidljivo kako proizvođači kod jačih modela "varaju" sa Turbo načinom rada procesora. O ovome smo već i ranije pisali, a riječ je o tome da se umjesto Intelovog preporučenog Turbo načina rada gdje u pravilu samo jedna jezgra doseže maksimalni Turbo takt, proizvođači "varaju" i ploče podižu napon i "tjeraju" sve četiri jezgre u maksimalni takt i time nerijetko premašuju i propisani TDP. Kod nekih slabijih ploča to nije slučaj, kao kod ovoga Gaiming 3 modela, pa su i performanse "slabije". Ovo se naravno primjeti kod većine CPU testova, no prosječni korisnik će to rijetko osjetiti što vidimo iz PCMark testova. Isto tako, ovo ni overclockeri neće osjetiti jer oni ionako sami određuju pojedine  množitelje u procesoru. [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT,Gigabyte Z97X-Gaming 3" values="35360,34998,34560" colors="green,green,red" height="300", min="0" max="38000"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Gigabyte Z97X-Gaming 3,Gigabyte Z97X-Gaming GT,Asus Maximus VII Formula" values="37283,37222,37179" colors="red,green, green" height="300", min="0" max="38000"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT,Gigabyte Z97X-Gaming 3" values="34007,33895,33421" colors="green,green,red" height="300", min="0" max="38000"] Memorijske performanse su vrlo slične kod svih ploča i tu nema znatnijih odstupanja. [ichart headers="ID,Idle (W)" title="Potrošnja" htitle="Idle (W)"  labels="Gigabyte Z97X-Gaming 3,Gigabyte Z97X-Gaming GT,Asus Maximus VII Formula" values="64,65,66" colors="orange,green,green" height="300", min="0" max="70"] [ichart headers="ID,Load (W)" title="Potrošnja" htitle="Load (W)"  labels="Gigabyte Z97X-Gaming 3,Gigabyte Z97X-Gaming GT,Asus Maximus VII Formula" values="133,138,142" colors="purple,red,red" height="300", min="0" max="150"] I po maksimalnoj potrošnji je vidljivo kako ova ploča ne "tjera" procesor kao jače dvije.

Z97X-Gaming 3 je kao što smo vidjeli zapravo sve što jedan prosječan igrač i "casual" overclocker može poželjeti. Dobro je opremljena, ima sasvim solidnu audio jedinicu, kvalitetnu mrežnu karticu, podržava dvije grafičke kartice u x8 načinu rada, ima dovoljan broj USB3.0 i SATA utora, a tu su i M2. Socket, te SATA Express. S obzirom da po pitanju Turbo takta procesora igra po pravilima, sirove performanse su joj nešto niže, no one svakodnevne su zapravo sasvim solidne kao što je PCMark test pokazao. Uz to se dokazala i kao solidan overclocker, i potjerala naš 4670K do respektabilnih 4.7GHz. Kvaliteta izrade je i iznad cjenovnog ranga u kojem se nalazi i tu nemamo zamjerki. S Gaming 3 pločom, igrač tako dobiva manje više sve što mu je potrebno, a za cijenu koja kreće i ispod 1.000 kuna. S ovako opremljenom i sposobnom pločom, postavlja se pitanje isplativosti kupovine bilo kojeg H97 modela.
