HSC-V83 X-Master SE vs Aero 7

Eto mene opet! Iz prvog pcekspertovca-astronauta pretvorio sam se u prvog pcekspertovca iz kamenog doba - nemam više fiksnu telefonsku liniju, a s njom je otišla i veza na Internet. Vama prepuštam da iskomentirate paradoks mog pisanja članaka za IT site s obzirom na to da Internet vidim cca. 60 min mjesečno. Trenutno sam fazi u eliminacije repova odnosno članaka koje sam trebao napisati. Prvi koji sam "očistio" je ovaj o Cooler Master hladnjacima, zato bacimo se na posao.

Ako se sjećate, mi smo u jednom od naših članaka isprobali jedan Cooler Masterov hladnjak, točnije HSC-V62, a kasnije su nam iz Cooler Mastera poslali njegove nasljednike: HSC-V83 X-Master SE i Aero 7. Ova dva hladnjaka su vrh Cooler Masterove ponude i namijenjeni su hlađenju najbržih procesora. Oba hladnjaka koriste potenciometar za regulaciju brzine vrtnje ventilatora, imaju iste kopče i pasivni element od bakrene legure. Najveća razlika među modelima je u principu korištenja ventilatora.

Izgled za parit oči

"Turbina"

HSC-V83 X-Master SE

Hladnjaci dolaze upakirani u plastične kutije koje je izuzetno teško otvoriti usprkos tome što nisu varene nego je za zatvaranje korišten sistem plastičnih kopči. U paketu se osim samih hladnjaka nalazi set vijaka za fiksiranje potencijometra, dvije vrste pločica za postavljanje potencijometra, mali paket jeftine termovodljive paste, srebrna ručkica (nije baš ručkica, al' ajde) za potencijometar i kratki priručnik. Sve u svemu zgodan paket za jedan hladnjak.

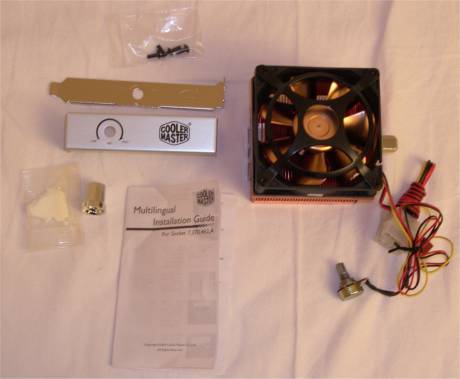

Paket je isti, samo su hladnjaci različiti

Pozabavimo se prvo sa konvencijonalnijim X-Masterom. Pasivni dio izrađen je od bakrene legure i poprilično je velik, dovoljno velik da smatramo da bi kod nekih matičnih ploča bilo problema oko instalacije. Dizajn finova je poprilično jednostavan, uski listići po cijeloj dužini između kojih je vrlo malo razmaka (potencijalni problem pri čišćenju od prašine). Završna obrada bi bila odlična da nema propusta na dodirnoj plohi sa procesorom. Umjesto da je fino ispolirana ploha je već na prvi pogled dosta gruba stoga preporučujemo potencijalnim korisnicima sklonim overclockiranju da je fino ispoliraju prije uporabe.

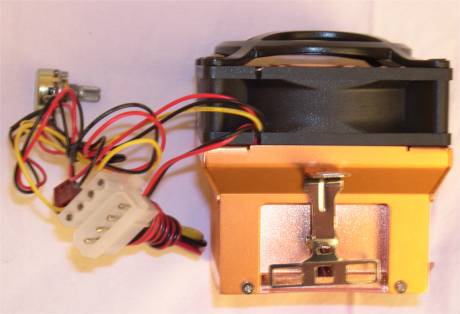

Na pasivni dio je vijcima pričvršćen veliki ventilator od 8 centimetara varijabilnog broja okretaja (2000-5000rpm). Ventilator je boje bronze, spaja se na molex konektor i zaštićen je tzv. grillom. Brzina ventilatora se podešava ručno pomoću potencijometra koji se izvodi ili na utor za floppy ili na jedan od PCI otvora na stražnoj strani računala. Obje varijante se iplementiraju pomoću priloženih ploćica (vidi gornju sliku). Jedinu konkretnu zamjerku imamo na ploćicu za floppy utor koja je tako dizajnirana da je nikako nismo mogli postaviti normalno nego je uvijek bila podosta uvučena u kućište. Vjerojatno se savršeno slaže uz Cooler Master kućišta, koje u Hrvatskoj nema skoro nitko. Kopča za pričvršćivanje na procesor je odlična. Sa obje strane se hvata za sve tri plastične kukice na CPU podnožju, a instalacija je olakšana sa pomičnom ručkicom (gornja slika).

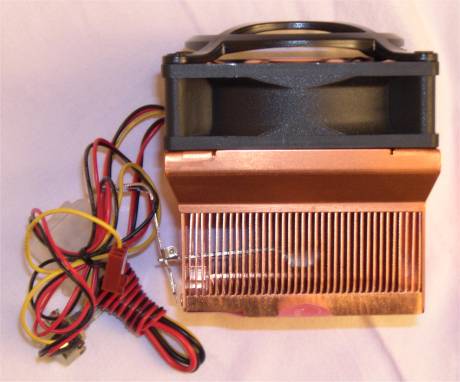

Pogled s boka na finove

Ventilator se napaja iz standardnog molex konektora, na standarni header za CPU hladnjak na ploči se utiče standarni konektor hladnjaka ali samo sa linijom za kontrolu okretaja. Da li je ovo čudo bučno? Na 5000rpm je vrlo glasan, ispod 3000rpm puno manje, ali svjedno nedovoljno. Sama metoda korištenja potencijometra na dohvat ruke implicira na to da će korisnik ventilator ubrzavati i usporavati prema potrebi. Nažalost uz ovaj feature smo imali puno muka, ali o tome kasnije nakon opisa Aera 7. Spomenut ću još samo da nam se ventilator nije htio zavrtjeti kad smo prvi put uključili računalo sa ugrađenim X-Masterom. Problem je riješen vrlo jednostavno, ventilatoru smo samo malo pomogli s prstom da "kresne".

Vjerojatno vas je već prva slika Aera 7 u uvodu dobrano zaintrigirala. Meni se to isto dogodilo kad sam ga prvi put vidio na jednoj od PCE-ovih razmjena dobara. Svoj nekonvencijalan dizajn Aero 7, osim potencijometru koji je identičan onom na X-Masteru, zahvaljuje vrlo specifičnoj primjeni i dizajnu ventilatora. Ljudi iz Cooler Mastera su zaključili da se pri uporabi konvencijonalnog ventilatora "mrtva točka" u protoku zraka stvara baš tamo gdje ne bi smjela, po sredini hladnjaka odnosno direktno nad jezgrom procesora. Kako bi riješili taj problem na Aeru 7 rabili su ventilator-turbinu koji zrak uvlači sastrane i puše ga direktno na procesor bez ikakvog gubitka zbog mrtve točke. Istina da je ventilator malo teže očistiti, ali princip je po nama odličan.

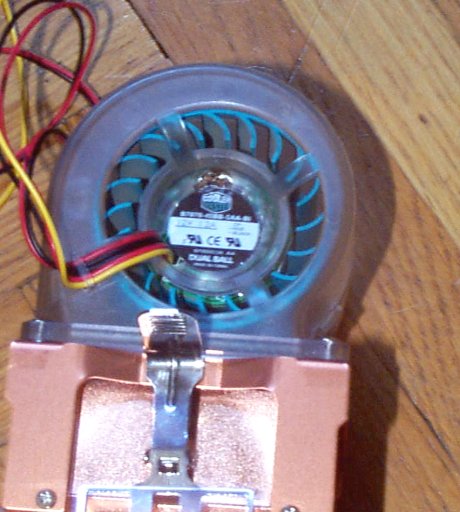

Turbina izbliza

Potencijometar je, kao što smo spomenuli potpuno jednak kao na X-Masteru (zabušanti koji ne čitaju cijele članke neka pogledaju prethodnu stranicu). Baza hladnjaka je prosječne veličine i ne bi trebala stvarati probleme niti na jednoj matičnoj ploči. Dizajn je vrlo sličan X-Masterovoj (tanki listići), ima iste mane zbog obrade i istu odlična kopča. Probleme bi jedno mogla stvarati visina, zbog dizajna ventilatora ovo je poprilično visok hladnjak. Brzina ventilatora je između 2000 i 4500rpm, ali pri brzini iznad cca 3000rpm Aero 7 je izrazito glasan hladnjak. Na svu sreću na brzinama ispod 3000rpm hladnjak je vrlo tih, a hladi jako dobro. Sad bi već bilo vrijeme da otkrijemo tajnu onih muka sa potencijometrom koje smo spomenuli u opisu X-Mastera. Poprilično je očito je da slike Aera 7 nisu baš najšminkerskije izvedene, razlog tomu je to što nam je ventilator za vrijeme testiranja izveo samozapaljenje (prvo GF FX5800 pa hladnjak, kamo ide ovaj svijet? :)).

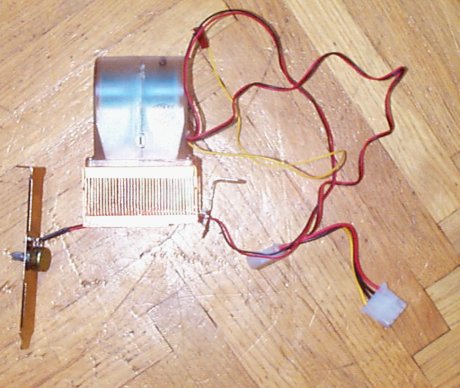

S boka sa instaliranim potencijometrom

Na slikama se isto tako da primjetiti da na motoru ventilatora ima znakova pregrijavanja, odnosno plastika se počela zagrijavati i da nismo isključili računalo tko zna što bi još bilo. Elektro-motor je izgorio i naš Aero 7 više nije među živima (šmrc!). Dodatni problem je to što je motor izgorio usred testiranja tako da na grafovima nema vrijednosti za Aero 7 pri 3500rpm. Zanimljivo je to što je taj isti Aero 7 bez problema radio u našem test računalu nekih 2 mjeseca bez prekida. Nakon malo mozganja došli smo do zaključka da je za "palež" vjerojatno odgovoran sistem potencijometra koji ako se brže zakrene propusti elektro-motoru preveliki strujni izboj. Ovu teoriju još više podupire kasniji događaj, naime i kod X-Mastera se skoro dogodila slična stvar. Počeo je malo smrdjeti na spaljenu plastiku kad smo jednom prilikom brže zakrenuli potencijometar, ali srećom računalo je isključeno iz struje prije nego što je došlo do kritične točke. Usprkos ovim događajima naše je mišljenje da je Aero 7 tj. sistem hlađenja koji je rabljen na njemu odličan. Nakon izmjene par mailova sa Cooler Masterom (by Ozren) još smo više uvjereni da je problem na novijim serijama riješen. Naime Cooler Master je priznao da ima problema sa ventilatorima i naglasili su da, s obzirom na Aero 7, izdaju novu verziju dotičnog nazvanu Aero 7+. Da vidimo kako hlade ova čuda od hladnjaka.

Test sistem:

Testovi su izvedeni u otvorenom (jedna stranica) big tower kućištu AOpen H700A tijekom onih izuzetno vrućih dana u Zagrebu. Kako klime nemamo ambientalna temperatura je bila dosta visoka (28 Celzijevih stupnjeva). Kao što vidite bilo nam je jako vruće, ali smo zato hladnjake izmučili kako treba. Prvi set grafova je za idle stanje računala, dakle isključeni su svi mogući standby modovi za konzervaciju energije i računalo tako ljenčari sat vremena. Stress test je izveden sa Primeom 95, sat vremena konstantnog stopostotnog opterećenje procesora nakon čega su očitani rezultati.

System idle
CPU
HSC-V83 @ 2000rpm 51    Aero 7 @ 2000rpm 48    HSC-V83 @ 3500rpm 47    HSC-V62 @ 5500rpm 47    HSC-V83 @ 5000rpm 46    Aero 7 @ 4500rpm 45    Aero 7 @ 3500rpm 0    3 2 3 7 4 2 4 7 5 2
SYS
HSC-V83 @ 2000rpm 40    Aero 7 @ 2000rpm 41    HSC-V83 @ 3500rpm 36    HSC-V62 @ 5500rpm 38    HSC-V83 @ 5000rpm 35    Aero 7 @ 4500rpm 37    Aero 7 @ 3500rpm 0    3 2 3 7 4 2 4 7 5 2

Idle test nam daje prvi uvid u realne performanse ovih hladnjaka. Ventilatori su postavljeni u tri radna moda zavisno o performansama odnosno količini buke. S obzirom na ostala dva rezultat ovaj rezultat se može lako aproksimirati. Ishod ovog testa je poprilično jasan, 1:0 za Aero 7 barem što se tiče temperature CPU-a. S druge strane graf sistemskih temperatura nam daje zanimljiviju sliku. X-Master osim što hladi procesor "provjetrava" i cijelo kućište dok Aero 7 zbog svog dizajna ima ograničeno područje djelovanja. Kako je ovim hladnjacima primarna namjena hlađenje procesora naš glas ide Aeru 7.

Stress test i zaključak

System stressed
CPU
HSC-V83 @ 2000rpm 58    Aero 7 @ 2000rpm 56    HSC-V83 @ 3500rpm 53    HSC-V83 @ 5000rpm 52    HSC-V62 @ 6600rpm 52    Aero 7 @ 4500rpm 49    Aero 7 @ 3500rpm 0    3 2 3 7 4 2 4 7 5 2 5 7 6 0
SYS
HSC-V83 @ 2000rpm 42    Aero 7 @ 2000rpm 44    HSC-V83 @ 3500rpm 36    HSC-V83 @ 5000rpm 36    HSC-V62 @ 6600rpm 35    Aero 7 @ 4500rpm 39    Aero 7 @ 3500rpm 0    3 2 3 7 4 2 4 7 5 2 5 7 6 0

Na muci se junaci poznaju, a u ovom slučaju je to 100% CPU load. Poredak se malo promjenio pošto je HSC-V62 automatski ubrzao svoj ventilator do krajnje vrijednosti tako izjednaćivši svoje performanse sa X-Masterom. Kako vidimo Aero 7 je opet najbolji hladnjak na testu. Pri maksimalnoj brzini ventilatora "tuče" ostale hladnjake za puna 3 stupnja Celzija. Realno gledajući promjene temperature srazmjerno brzini ventilatora nisu zadovoljajuće, doslovno puno buke nizašto. Ambijentalna temperatura je opet na strani HSC hladnjaka.

Testiranje je pokazalo naše pretpostavke, Aero 7 je zaista najbolji hladnjak na testu. X-Master i naš referentni HSC-V62 dijele drugo mjesto s tim da malu prednost dajemo X-Masteru s obzirom da je na njemu moguće ručno postaviti "željenu količinu buke". Nekonvencijalan dizajn Aera 7 je pokazao svoje prednosti i u budućnosti bi stvarno voljeli vidjeti još hladnjaka baziranih na ovom principu. Princip regulacije brzine odnosno buke ventilatora radi, ali nije foolproof. Pod pretpostavkom da ovakve hladnjake ionako neće koristiti potpuni laici to i nije toliki problem da nije jedne male pojedinosti, u uputama se nigdje ne napominje da sa potencijometrom treba rukovati nježno. Mi se samo nadamo da su ovi problemi otklonjeni na novim serijama recenziranih hladnjaka. Sa potencijometrima na ovim igračkama valja biti dosta oprezan, bez divljanja i sve će raditi kako treba. Sama ideja ručne kontrole brzine ventilatora je teoretski odlična, ali nije iplementirana kako treba. S druge strane vidjeli smo da omjer buke i perfomansi ne obećava. Najoptimalnije je postaviti brzinu na oko 60% maksimalne, na taj način dobijamo odlično ohlađen procesor i relativan odmor za uši. Eto, toliko od mene ovaj put.Vaš PCE kromanjonac iz svemira.

Update!!!

Niste me se još riješili, hehehe. Kao što znate Aero 7 je naglo crkao, a vi se sigurno pitate šta bi sa X-Masterom. On je udomljen kod našeg poglavice Ozrena. Ubrzo nakon toga ventilator na njemu je pregorio. Uzrok pregaranja nije bio potencijometar pošto je Ozren bio upoznat s njegovom osjetljivošću. Ventilator je pregorio sam od sebe prilikom jednog reboota, što je s obzirom na osnovnu namjenu CPU hladnjaka, neoprostivo. S obirom na činjenicu da su nam oba testirana hladnjaka s originalnim ventilatorima otišla putem "vječnih lovišta" ne ostaje nam ništa drugo osim da se suzdržimo od ocjenjivaja ovih hladnjaka dok nam Cooler Master ne pošalje primjerke iz nove serije. Kada nam je Cooler Master javio da povlače X-Master i Aero modele (prije nego što su se uopće pojavili u prodaji) zbog problema s ventilatorima, nismo mislili da je situacija baš ovako loša. Sada, više mjeseci kasnije, vidimo da Cooler Master nije imao izbora nego povući ove problematične proizvode i zamijeniti ih s novim verzijama. Sigurno smo da Cooler Master nije baš uživao prijašnjih mjeseci zbog ovog debakla. No, na sreću, povukli su proizvode kada je trebalo i na taj način kupci nisu došli u priliku kupiti opasne hladnjake i ostati bez svojih procesora (Ozren je u zadnji čas skužio da nešto ne štima, najviše zbog toga što mu je stroj na stolu, odmah pored nosa). Shen chi i uzdravlje.
