LANParty trojac – DFI UT 790FX-M2R, DFI DK 790FX-M2RS i Sapphire PC-AM2RD790

Iako su ploče sa AMD-ovim 790FX čipsetom već duže vremena prisutne
na tržištu do nedavno se nismo imali prilike družiti sa njima. Glavni razlog
za to je vjerojatno činjenica što se Phenom procesori nisu najbolje prodavali
zbog poznatih poblema sa prijašnjim revizijama. No sada su na tržištu B3 revizije
procesora pa konačno možemo napraviti test, a AMD se može nadati solidnoj
prodaji zbog dobrog odnosa cijena i performansi istih. Prvi puta smo prije
mjesec dana isprobali MSI-evu K9A2 Platinum ploču u testu Phenoma
9850 BE i bili smo zadovoljni njenim preformansama i mogućnostima. Sada
nam se pružila prilika da napravimo test triju ploča sa AMD-ovim 790FX čipsetom koje
nose vrlo poznato LAN Party ime. Dvije ploče su DFI-eve, a treća, Sapphireova
je zapravo također napravljena od strane DFI-a i kopija je 790FX-M2R ploče.
Kako smo bili zadovoljni pločama i kakvi su rezultati testova saznajte u članku.

DFI UT 790FX-M2R

DFI već jako dugo ima posebno mjesto u srcima entuzijasta i
overclockera. Razlog je upravo LANParty serija ploča koja je poznata
po odličnim karakteristikama i odličnim overclocking sposobnostima. Prva ploča
koja dolazi na red za opisivanje također nosi slavno LAN Party ime sa UT prefiksom.
Da pojasnimo, DFI LP ploče dijeli na nekoliko razina – JR, DK, LT i UT. Upravo
je UT vrh ponude i san svih overclockera.

Ploča dolazi u kutiji obojanoj u narančasto-bijelu kombinaciju,
a karakterizira ju prozirni otvor i ručka za prenošenje. Ploča je unutar kutije
dobro zaštićena, a kompletan paket je kao što ćete vidjeti dalje u tekstu
vrlo bogat što ne čudi jer je riječ o ploči sa vrha DFI-eve ponude. LAN Party
ploče prate i šarene kombinacije boja, a u ovom slučaju su iskorištene žuta
i svjetlo zelena za gotovo sve plastične dijelove na ploči. PCB je pak crn,
kao i na ostale dvije ploče. 790FX čipset podržava sve novine koje su Phenomi
donijeli sa sobom tj., Cool’n’Quiet 2.0, HyperTransport 3.0 i DDR2-1066 SDRAM.
790FX je uparen sa nešto starijim i siromašnijim SB600 southbridgeom
pa su stoga u DFI-u morali koristiti dodatne kontrolere kako bi ploča zadovoljavala
potrebe današnjih korisnika.

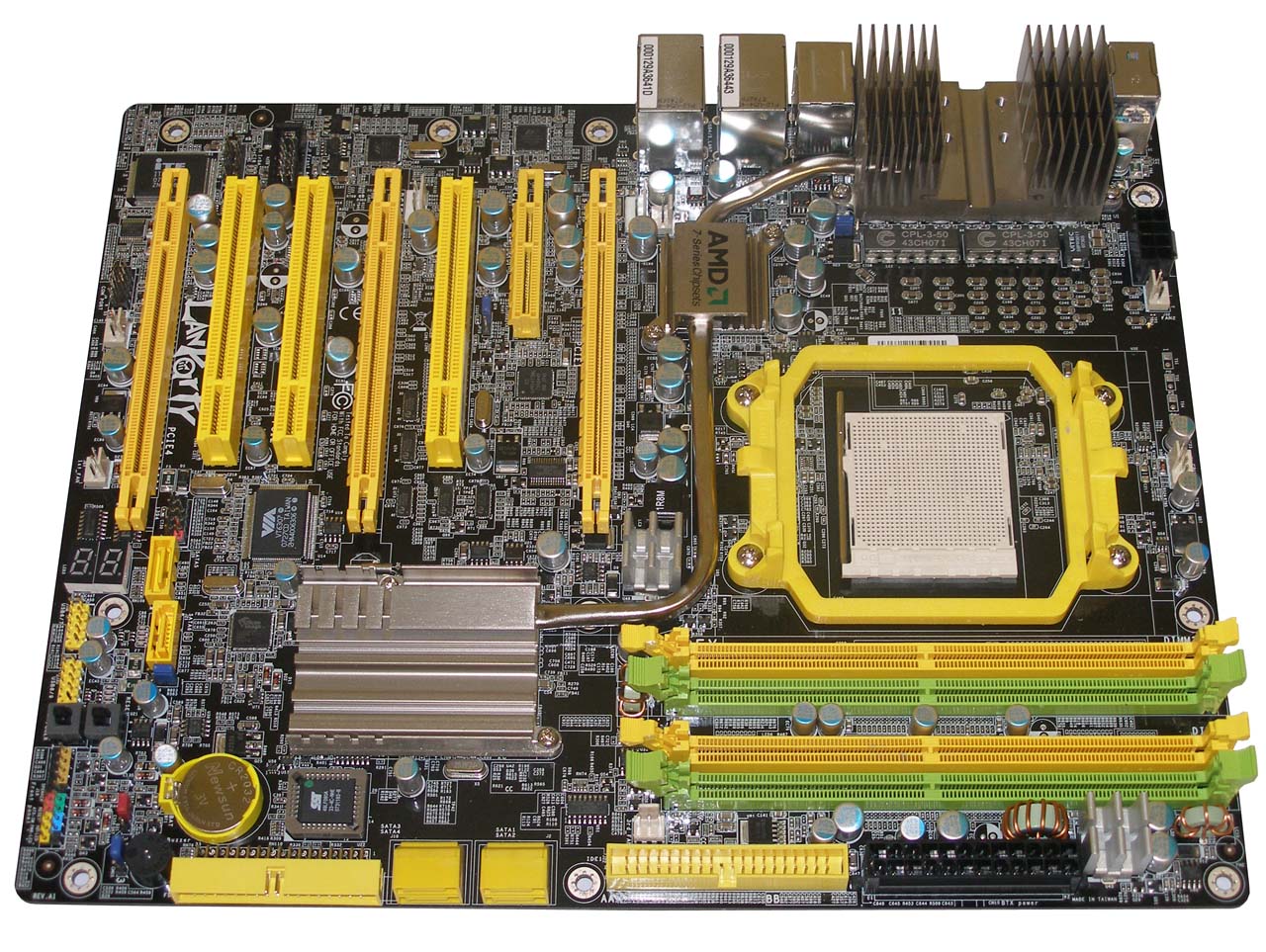

Layout ploče je vrlo solidan. Konektori za napajanje, IDE,

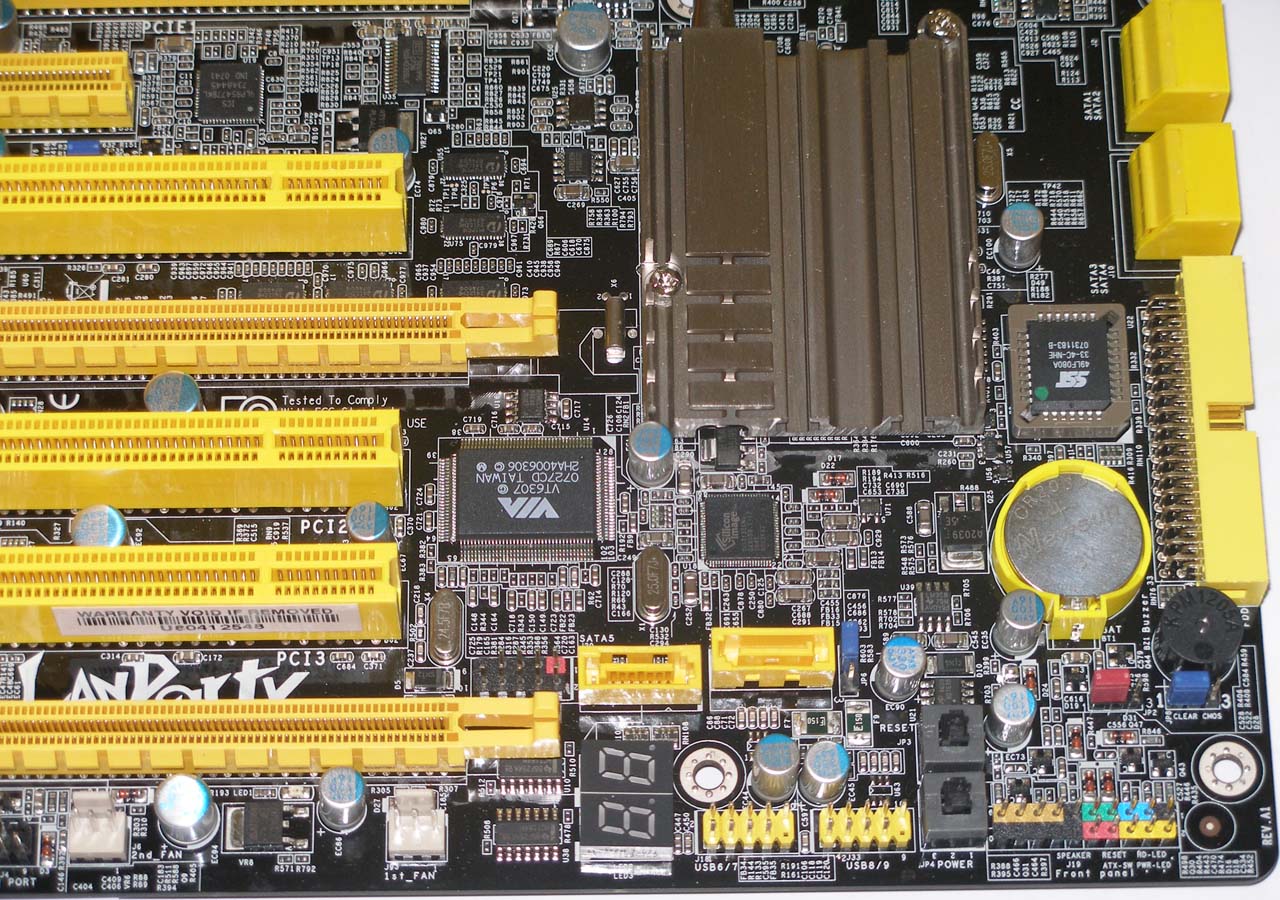

USB i Floppy su smješteni uz sam rub ploče što je idealna pozicija. Na južnom
dijelu su se smjestili front panel priključci, USB priključci, dodatna dva
SATA priključka, LED dijagnostika te tipke za paljenje odnosno resetiranje.
Iznad njih, a ispod čipseta se nalazi baterija te jumper za resetrianje CMOS-a.
Mnogi će ostati zbunjeni jer je DFI zamjenio jumpere pa je tako onaj sa crvenom
kapicom zapravo Clear CMOS. Ploča ima tri PCIe utora, jedan PCIe x4 utor te
tri PCI utora. Ispod zadnjeg PCIe utora su se smjestila dva dodatna konektora
za ventilatore i konektor za Com port. U okolici AM2+ ležišta ima dovoljno
mjesta za sve tipove i veličine hladnjaka no ipak bi u pojedinim slučajevima
memorijski utori, odnosno memorijski moduli mogli zasmetati nekom od hladnjaka i obrnuto.
Hlađenje ploče je u potpunosti pasivno sa toplovodnom cijevi koja povezuje
sve zasebne hladnjake. Posebnost DFI-eve ploče je svakako VRM dio koji koristi
digitalnu povratnu vezu i nema elektrolitskih kondenzatora. VRM koristi MOSFET-e
visoke frekvencije koji bolje rade sa salim keramičkim SMT kondenzatorima.
VRM faza ima sedam s tim da ih šest regulira rad procesora a jedna je odgovorna
za rad Phenomovog integriranog northbridgea. Vrlo bogat BIOS i velike
overclocking mogućnosti su kao i na prethodnim LP pločama tu i jedva smo dočekali
da se poigramo istima. Ne treba ni spominjati da upravo DFI nudi najviše ovih
opcija od svih proizvođača.

Specifikacije:

Iako 790FX čipset podržava do četiri PCIe x16 utora ova ih ploča
ima samo tri. U DFI-u su smatrali kako je to dovoljno, a moguće kombinacije
su sljedeće:

– 2-way ili 4-way CrossFire sa x16/x16/NC propusnošću
– 3-way CrossFire sa x16/x16/x4 propusnošću
– 2-way CrossFire + Physics at x16/x16 propusnošću

Kako se audio konektori nalaze na Bernstein audio modulu tako
stražnji I/O panel djeluje prazno. Na njemu se nalaze PS/2 konektori za tipkovnicu
i miša, zatim jedan Firewire utor, 6 USB2.0 utora te dva LAN utora.

Kako je riječ o najskupljem modelu ploče, pakiranje je vrlo
atraktivno pa će te tako sve osim ploče naći u dvije kutije. U jednoj se nalaze
dodaci, odnosno kabeli, CD-i, konektori i ostalo a u drugoj se nalazi Transpiper
hladnjak sa pripadajućim dodacima.

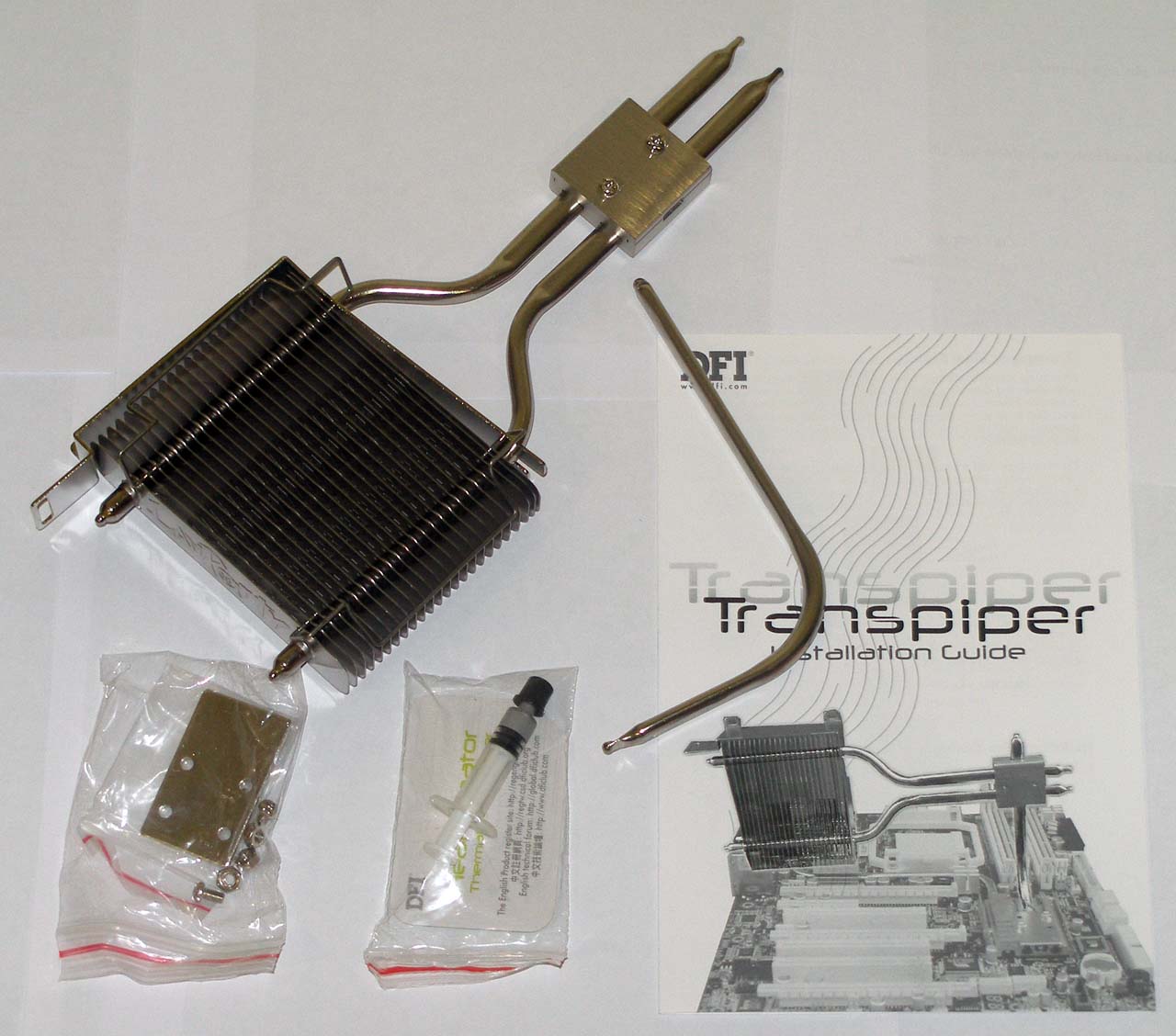

Transpiper hladnjak je zapravo nadogradnja hladnjacima na ploči.
Moguće ga je montirati ili na hladnjak southbridgea ili na hladnjak
VRM kontrolera. Transpiper toplinu sa navedenih hladnjaka prenosi toplovodima
na aluminijske limove koji ju zatim prenose dalje u okolinu. Montaža hladnjaka
je vrlo jednostavna a izvodi se pomoću vijaka i metalne pločice. Uz njega
dolazi i termovodljiva pasta. Naša iskustva sa hladnjakom su bila vrlo solidna
jer se znao dosta zagrijati, a pogotovo na VRM dijelu. Gdje ga je bolje montirai
odlučujete sami, mi smo ga prilikom overclockinga ipak koristili
za hlađenje čipseta. Ukoliko ga se odlučite za montažu na VRM dio onda će
morati biti smješten van kućišta. Na većini kućišta će se smjestiti na ispušnom
dijelu napajanja.

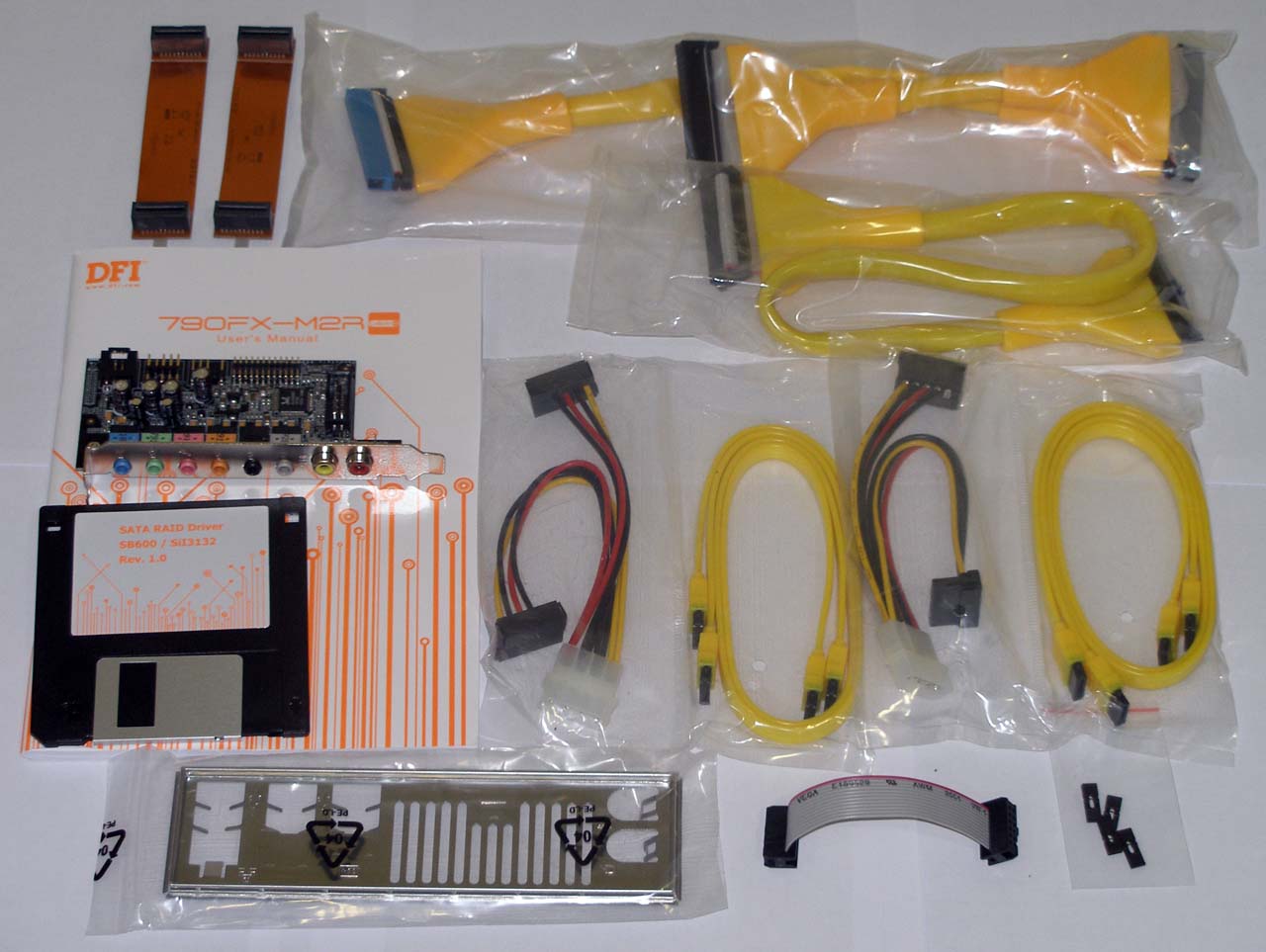

Uz ploču će te dobiti sve potrebne data i power kabele, priključke
itd. CrossFire konektroa su dva, tu su i jedan IDE te jedan Floppy kabel,
zatim četiri SATA kabela i dva Molex-SATA power kabela, Bernstein audio model
sa pripadajućim kabelom, dodatni kratkospojnici, maska stražnjeg panela, disketa
sa driverima za RAID kontroler te vrlo dobre korisničke upute za rad.
