Dark model se od prethodno opisanoga razlikuje u bojama pojedinih
konektora, nedostatku pojedinih featurea i opreme te po onom svima nama najbitnijem
– cijeni.

Pakiranje je manje od UT modela po dimenzijama, a u stilu Dark
naziva je i obojano u crnu boju. Sve informacije potrebne krajnjem korisniku
su vidljive na kutiji. PCB je crn kao i na prethodnom modelu, a kombinacija
790FX + SB600 je i ovdje prisutna. Dakle DK kao i prethodni model podržava
Cool’n’Quiet 2.0, HyperTransport 3.0 i DDR2-1066 SDRAM.

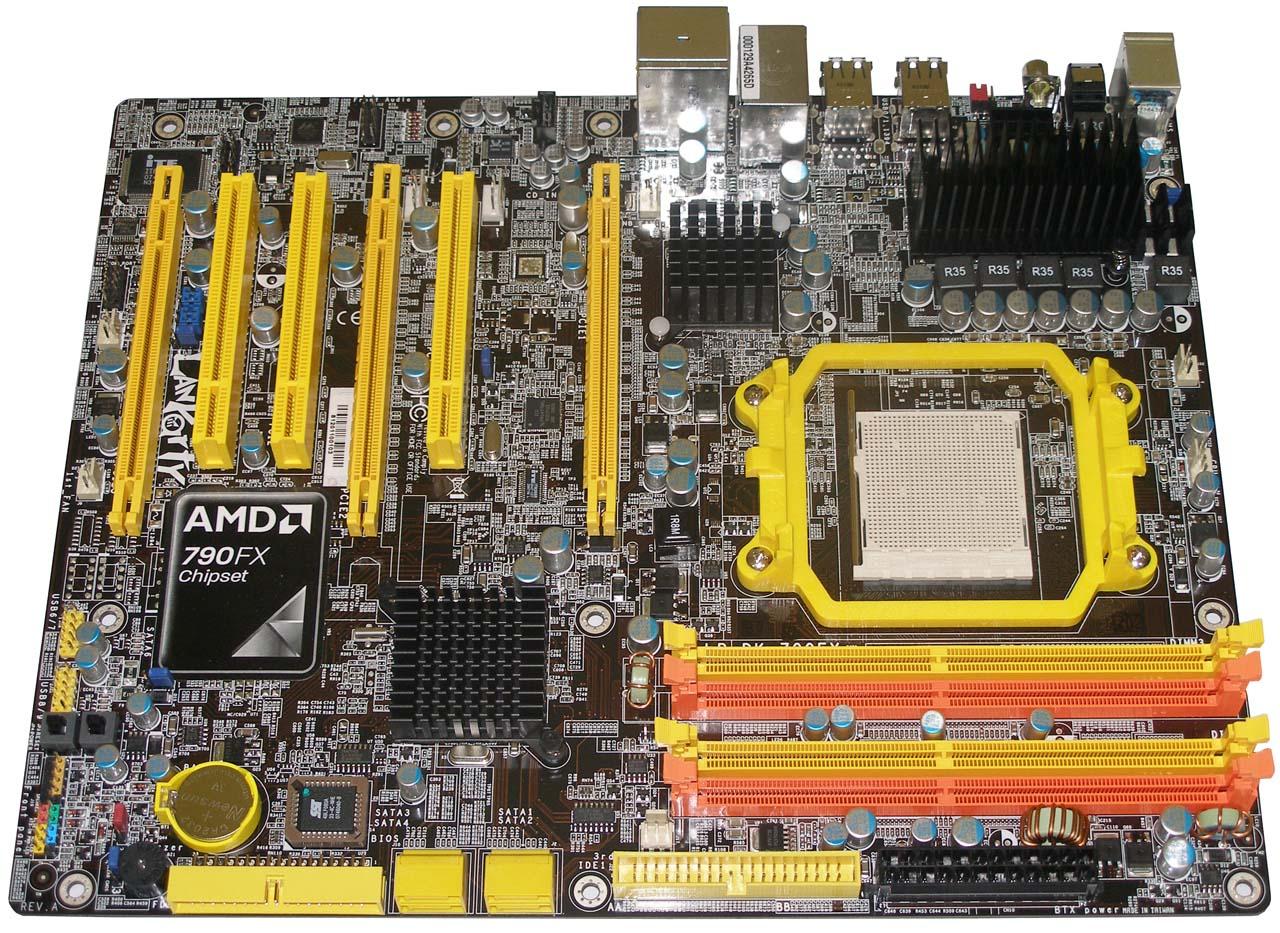

Layout ploče je identičan UT modelu dakle bez većih zamjerki.
Ono što je na prvi pogled vidljivo je da na DK ploči nedostaju dodatna dva
SATA porta, tj. Silicon Image SiI3132 kontroler, LED dijagnostika te da su
za hlađenje komponenti odabrani crno obojani aluminijski hladnjaci koji nisu
povezani toplovodnom cijevi kao na UT modelu. Shodno tome, uz ovaj model ne
dolazi ni transpiper hladnjak pa smo očekivali nešto veće zagrijavanje komponenti
i nešto slabiji overclocking razultat. Ipak, vrlo je bitno da su sve overclocking
mogućnosti kao i na UT modelu tu. Uz to ovaj model ima integriranu zvučnu
karticu, a ne Bernstein modul kao UT, nema Firewire kontroler i dodatni LAN
kontroler. Za razliku od UT-a DK ima "samo" 4 fazni VRM koji ne
zahtjeva ekstremnije hlađenje.

Specifikacije:

  • Podržani procesori:
    • AMD Phenom / Athlon 64 X2 / Athlon 64 FX / Athlon 64, Socket 940,
      AM2/AM2+, 65nm
    • HyperTransport 3.0 i 1.0
  • Čipset:
    • NB: AMD 790FX
    • SB: AMD SB600
  • Dodatni kontroleri:
    • Realtek ALC885 8-kanalni HD Audio Codec
    • Onboard Marvell 88E8053 PCIE Gigabit LAN kontroler
  • Memorija:
    • 4x DIMM utora za DDR2 800/667 MHz (Phenomi podržavaju do 1066MHz)
      memoriju (max. 8GB)
  • Utori:
    • 3x PCIe x16 (Gen 2.0) utora
    • 3x PCI utora
  • ATA konektori:
    • 1x Ultra ATA 133 IDE
    • 4x SATA 3Gb/s
    • 1x FDD
  • I/O konektori na backplateu:
    • 1x PS/2 tipkovnica, 1x PS/2 miš
    • 4x USB 2.0
    • 6x audio + koaksijalni
    • 1x RJ-45
  • Overclocking:
    • CPU VID control: 0.44375 – 1.6V (koraci 0.00625)
    • CPU VID Special Aid: 100.16% – 125%
    • CPU-NB Voltage Control: 0.44375 – 1.6V
    • CPU-NB Special Aid: 103.57% – 124.99%
    • DDR2 Voltage: 1.32 – 2.76V (koraci 0.1 – 0.2V)
    • SB PLL Volatge: 1.2 – 1.5V
    • NB core Voltage: 1.120 – 1.5V (koraci 0.2 – 0.4V)
    • NB PCIe Voltage: 1.120 – 1.5V (koraci 0.2 – 0.4V)
    • NB HT Voltage: 0.980 – 1.5V (koraci 0.2 – 0.5V)
  • Ostalo:
    • ATI CrossFireX compatible

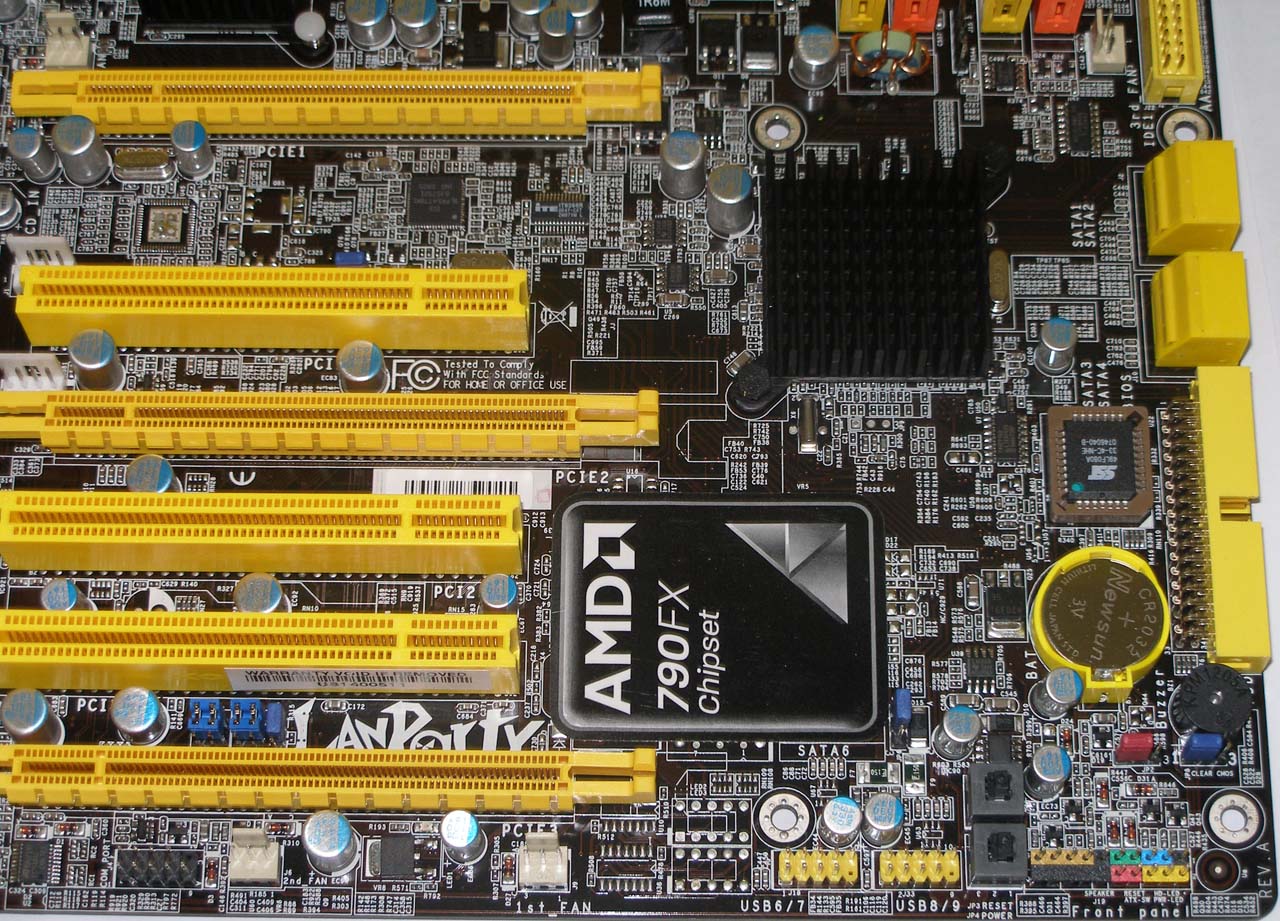

Tri PCIe x16 utora na ovoj ploči možemo koristiti u istim kombinacijama
kao i na UT modelu pa je tako maksimalno moguće povezati tri kartice u CrossFireX
polje. I na DK modelu su jumper za Clear CMOS krivo označen pa ćete za tu
operaciju morati koristiti onaj sa crvenom kapicom.

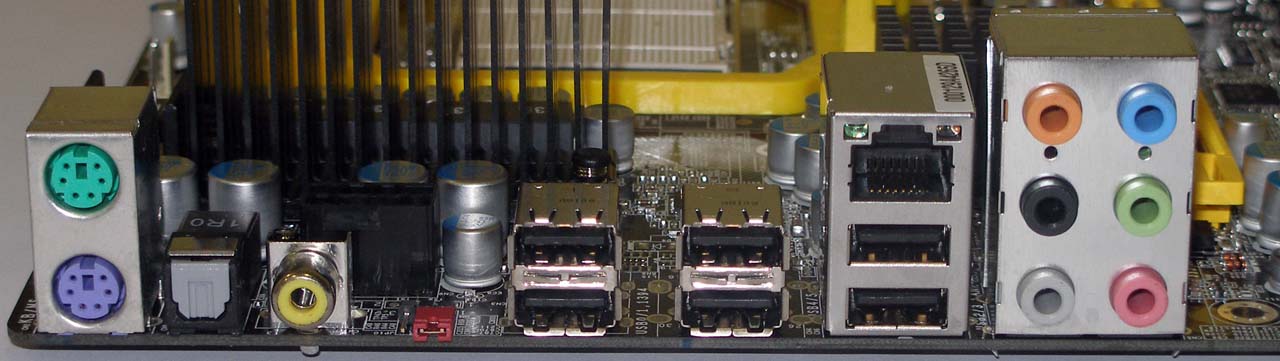

Back panel je siromašniji od UT-ovog i tu se nalaze 2 PS/2 utora
za miša i tipkovnicu, svi audio priključci, 6x USB 2.0 priključaka i jedan
LAN priključak. S obzirom da je VRM jedinica na ovoj ploči jednostavnija potrebe
za hlađenjem su nešto manje te je i tu vidljiva razlika u odnosu na UT model.

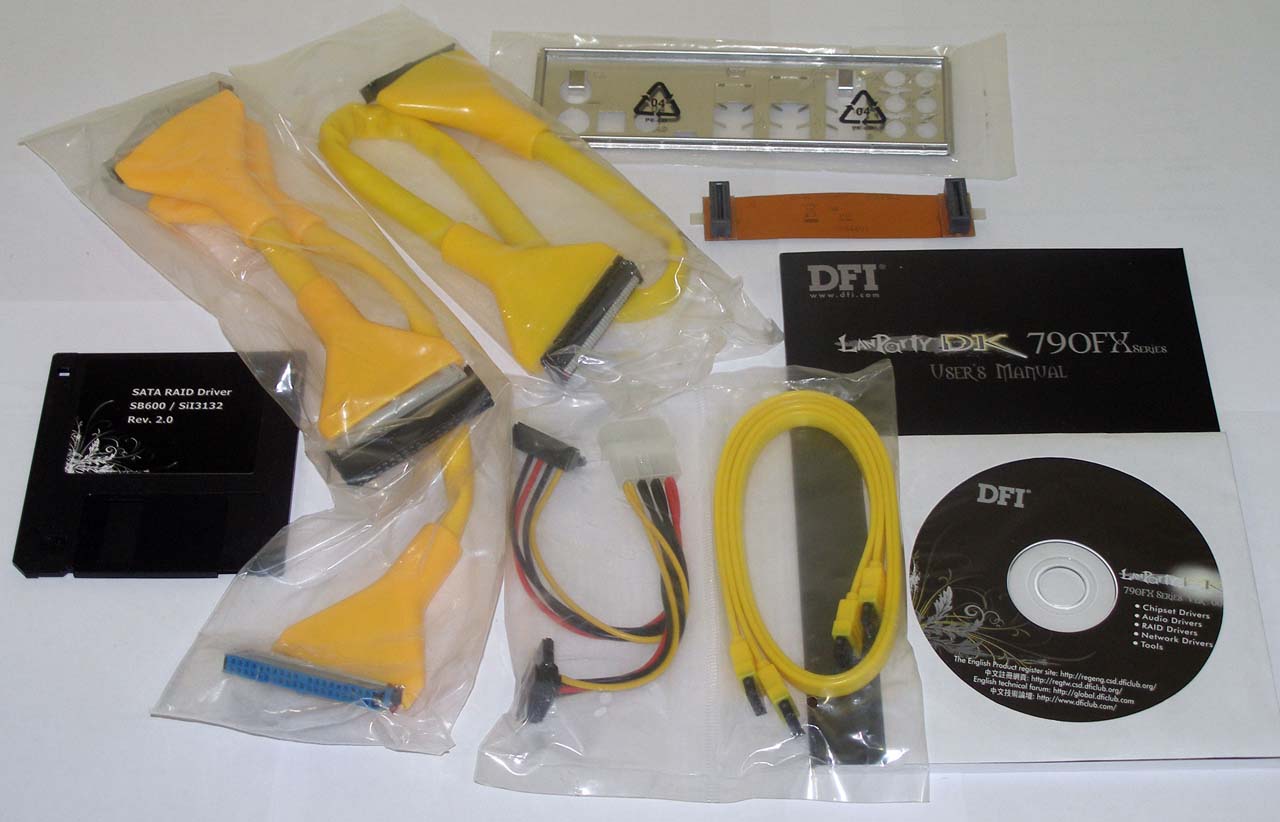

U paketu sa pločom stiže klasičan set SATA, IDE i Floppy kabela,
zatim Molex – SATA power kable, CrossFire mostić, zaštitna maska za back panel,
floppy disk sa driverima za RAID kontroler, korisničke upute za rad
te CD sa driverima i aplikacijama.
