MSI GTX960 Gaming 2G test

GM206

Prije nego se okrenemo samoj grafičkoj kartici malo ćemo se osvrnuti na arhitekturu GM206 čipa i njezine pozicije u Maxwell obitelji. Kao što znamo Nvidia je prije otprilike jedanaest mjeseci predstavila Maxwell arhitekturu koja je zamijenila tada već dvije godine staru Kepler koja se eto do dan danas zadržala u modelu GTX760 kojeg GTX960 nasljeđuje. Prvi izdanci Maxwella su još nosili stara imena iz 7 serije a bili su poznati pod nazivima GTX750/Ti. Te su kartice donijele solidne performanse i nisku potrošnju te nagovijestile kakve nas to lijepe stvari čekaju s novom arhitekturom. Ipak, trebalo je proći sedam mjeseci kako bi ugledali prve sljedeće kartice koje su se pojavile u obliku GTX980 i 970 modela. Te su kartice popunile onaj najviši tržišni segment što je značilo kako su prosječnom hrvatskom kupcu ipak bile teško dostupne. I sada konačno, nakon skoro godinu dana od predstavljanja prvih modela i četiri mjeseca od najjačih Nvidia u igru uvodi i vjerojatno tržišno najznačajniji model GTX960. Taj model ima veliki zadatak jer nasljeđuje neke od iznimno uspješnih modela kao što su GTX460, 560, 660 i 760. Prestiž se ostvaruje najjačim modelima, ali tržišna bitka se dobiva onim iz nižeg i srednjeg razreda i zato je GTX960 iznimno bitan. Prema glasinama, još nas u bliskoj budućnosti očekuju dva Ti modela, no o njima više nekom drugom prilikom.

Danas je pak pred nama GM206 čip koji donosi sve ključne arhitekturalne inovacije jačih Maxwella, što se u prvom redu odnosi na njihovu efikasnost. Napravljen je u 28 nm proizvodnom procesu te broji 2.94 milijarde tranzistora. Maxwell SMM je particioniran u četiri zasebna procesna bloka s po 32 CUDA jezgre, što znači kako je ukupan broj CUDA jezgri po SMM-u 128 i to je jedan osnovni građevni blok čipa. S obzirom da svaki od tih procesnih blokova ima svoje dedicirane resurse kao što su planiranje i buffering instrukcija efikasnost je veća i svaka od CUDA jezgri se češće i potpunije iskorištava. Svaki SMM uz to ima i dediciranih 96KB dijeljene memorije, dok se L1 i teksturno keširanje kombiniraju u 24KB po paru procesnih blokova (48KB po SMM-u). Kao rezultat svega toga svaka GM206 CUDA jezgra ima otprilike 1.4 puta više performanse od GK106 CUDA jezgre Kepler arhitekture. Memorijski podsistem je također doživio znatne izmjene. Treća generacija delta color kompresijskog mehanizma nudi nove modele kompresije boja što omogućuje GPU-u efikasnije korištenje memorijske propusnosti. U kombinaciji s ranije spomenutim poboljšanjima u keširanju, GM206 koristi oko 25% manje bajtova po sličici u usporedbi s Kepler GPU-ima. Iz perspektive GPU-a to znači kako bi Keplerov memorijski podsistem trebao raditi na 9.3 Gbps kako bi pružio performanse koje ostvaruje Maxwell. 128 bitno sučelje GM206 čipa pri 7 Gbps tako ima malo bolje performanse od GK106 čipa  - 148.8 GBps vs. 144.2 GBps (GTX960 vs. GTX660). Baš kao i GTX980 i 960 imal novi display mehanizam koji podržava rezolucije do 5K na četiri simultana ekrana, što uključuje i podršku za četiri simultana 4K MSR ekrana. GTX960 podržava i HDMI 2.0 standard. Novost je i podrška za H.265 (HEVC) kodiranje i dekodiranje, jer je GTX980 podržavala samo kodiranje, a nativna je i podrška za HDCP 2.2 preko HDMI-a.   GTX960

Kartica bazirana na GM206 ima 50% više performanse od GTX660 modela čime je ostvaren lijepi napredak za sve one koji još imaju te starije modele.GM206 čip ima 8 SMM blokova i 1024 CUDA jezgri, dva 64 bitna memorijska kontrolera i 2GB GDDR5 memorije. Čip ima 64 teksturne jedinice te 32 ROP jedinice, a L2 priručne memorije je 1024KB. Nvidia tvrdi kako je GTX 960 stvorena za overclocking i očekuje se naravno hrpa tvornički ubrzanih modela na tržištu. Osnovni takt procesora je 1126 MHz uz boost takt od 1178 MHz, a inženjerski primjerci referentnih kartica su bez problema postizali i 1450 MHz bez promjene napona ili modifikacija u brzini ventilatora. 2GB GDDR5 memorije referentno radi na 7010 MHz efektivno. GTX960 kartice su namijenjene 1080p gamingu s visokim detaljima i uključenim FXAA, MFAA ili 4x AA postavkama. Referentna je kartica duga malo preko 24 cm i zahtjeva samo jedan 6 pinski dodatni PCIe Power konektor uz TDP od 120W. Kartica naravno podržava poboljšanja u Multi-Frame sampled AA (MFAA), te tehnologije kao što su Dynamic Super Resolution (DSR), Voxel Global Illumination (VXGI), G-Sync, DirectX 12 i sve ostalo viđeno kod GTX980. Kartica je dual slot konfiguracije, ima tri DisplayPorta, jedan HDMI te jedan DL DVI.

MSI je, baš kao i ASUS, EVGA, Gainward, Galaxy, Gigabyte, Inno3D, Palit, PNY i POV pripremio svoje verziju GTX960 kartica, a nama je u ruke dopala Gaming 2G koja donosi TwinFrozrV hlađenje i tvornički podignute taktove. Pakiranje je standardno za MSI, s ne prebogatim bundleom.

Kartica PCB-om prati referentni Nvidijin dizajn, a hladnjak je naravno MSI-ev koji je za ovu seriju poboljšan pa sada nosi ime TwinFrozrV. Novost su Torx ventilatori specijalnog dizajna koji donosi bolje performanse, zatim SuperSU dizajn toplovodne cijevi i Zero Frozr tehnologiju koja pali ventilatore tek kada grafički procesor dosegne određenu temperaturu - GPUZ pokazuje kako se ventilatori pokreću tek na oko 62 - 63°C i zavrte do oko 800 okretaja pri čemu su vrlo tihi (izmjerili smo ispod 40 dB). Tako je cjelokupan rashladni sistem vrlo efikasan i tih (maksimalna temperatura je bila oko 64°C).

MSI-eva kartica je kao što smo rekli tvornički ubrzana i osnovni takt GPU-a je podignut na 1216 MHz, a boost takt iznosi 1279 MHz. Mi smo međutim, pregledom GPU-Z loga primijetili kako je kartica pod opterećenjem najčešće radila na 1328.9 MHz što je dosta brže od deklariranog. Pixell Fillrate iznosi 38.9 Gpiksela/s a Texell Fillrate je 103.4 Gteksela/s. Memorija pri tome radi na 1752.8 MHz ili nešto malo preko 7 GBps što je zapravo referentna vrijednost uz 112.2 GB/s propusnost. MSI kao i do sada kupcima nudi Gaming App koji donosi tri načina rada - Gaming mode, OC mode i Silent mode. Video izlazi su kao i kod referentnog modela, baš kao i podrška za sve tehnologije koje GM206 donosi. TDP referentnog modela je 120W pri čemu će ovaj MSI-ev ipak malo više trošiti zbog podignutih taktova, a maksimalna količina snage koju može povući je 225W - 75W preko PCIe sučelja te 150W preko 8 pinskog konektora, što naravno odudara od referentnog dizajna.

Test sistem

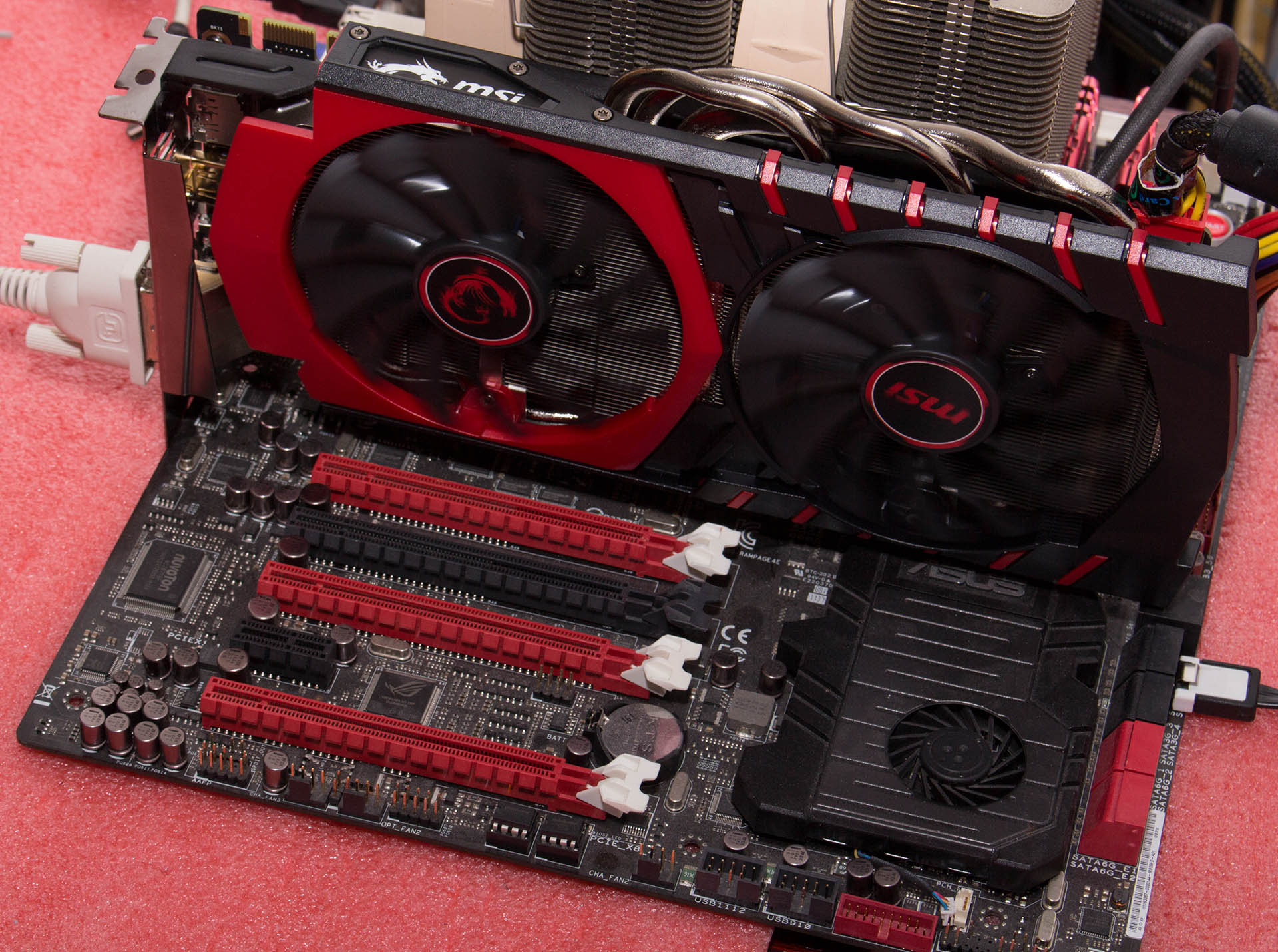

Test sistem :: Hardware Matična ploča Asus Rampage IV Extreme Procesor(i) Intel Core i7 3960X @ 4.5GHz Memorija 4x 4GB DDR3 G.Skill @ 1866MHz Grafičke kartice MSI GTX960 Gaming 2G; Forceware 347.25 Zvučna kartica On Board Napajanje Thermaltake Grand 1.05kW SSD Intel DCS3500 480GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 DirectX verzija 11 3DMark 2013, Firestrike Bioshock Infinite In game benchmark, DX11 Hitman Absolution Very High Tomb Raider Ultimate Company of Heroes 2 In game benchmark Thief In game benchmark, max. details Sniper Elite III In game benchmark, max. details Civilization: Beyond Earth In game benchmark, max. details

  Način testiranja

Naš standardni test sistem je baziran na Asusovoj Rampage IV Extreme ploči, Intelovom i7-3960X procesoru i ukupno 16GB (4x 4GB) G.Skillove radne memorije brzine 1866MHz. Testovi i benchmarci su isti kao i kod recenzije Sapphireove R9 285 ITX. Neke testove smo izbacili i nema ih potrebe pokazivati, jer smo ih obradili već puno puta u ranijim testovima, a neke smo dodali. U tablicama ćete vidjeti usporedbu sa mnoštvom ranije testiranih kartica, a neke smo i izbacili radi preglednosti grafova. Testirali smo samo na 1920x1200 rezoluciji. Test overclockinga smo napravili kroz nekoliko naslova, a rezultate smo stavili u zajedničke tablice. Napravili smo i testove zagrijavanja te potrošnje kroz nekoliko naslova, a kao i uvijek mjerena je potrošnja cijelog sistema. Vrijednosti buke koju navodimo u članku smo dobili mjerenjem uz pomoć Nexus 4 smartphonea (Android 4.4.4) i SoundMeter aplikacije.   Overclocking

Karticu smo dodatno overclockirali uz pomoć MSI-evog Afterburnera pri čemu smo ostvarili porast od 151 MHz za GPU i 78 MHz za memoriju (312 MHz efektivno). Pregledom GPU-Z loga smo utvrdili kako je boost takt bio zapravo 1480 MHz. Uz korekcije na naponu procesora brojku od 1500 MHz je vjerujatno moguće i  prebaciti no nismo htjeli forsirati karticu koja je morala ići i u druge redakcije na testiranje.

[ichart headers="ID, Score" title="3DMark Firestrike" htitle="Score" labels="Sapphire R9 280X Vapor-X,MSI R9 280X,Gigabyte R9 285 OC,Sapphire R9 285 Dual-X OC,AMD HD7970 GHz,Sapphire R9 285 ITX Compact,ASUS GTX770 DCU II OC,XFX R9 280 Black OC,MSI GTX960 Gaming 2G,Sapphire R9 280 Dual-X,Asus GTX680 DCUII,Sapphire R9 270X Toxic,Asus Striker Platinum,Sapphire R9 270X Vapor-X,ASUS R9 270X DCU II TOP,Gigabyte R9 270 OC,Sapphire R9 270 Dual-X,Sapphire R7 265 Dual-X" values="8063,7669,7231,7217,7161,7147,7078,6974,6747,6459,6434,6086,6070,5759,5685,5268,5117,4645" colors="blue,blue,blue,blue,blue,blue,blue,blue,green,blue,blue,blue,blue,blue,blue,blue,blue" height="600"] Kao i uvijek otavramo s 3DMarkom u kojem se naša tvornički overclockirana GTX960 udobno smjestila između dvije R9 280 kartice i za parsto bodova ispod glavnih konkurentica u obliku R9 285. [ichart headers="ID, 1920 x 1200 (FPS)" title="Bioshock Infinite" htitle="1920 x 1200 @ Ultra (FPS)" labels="ASUS GTX770 DCU II OC,MSI R9 280X,Sapphire R9 280X Vapor-X,Asus GTX680 DCUII,Sapphire R9 285 ITX Compact,Gigabyte R9 285 OC,AMD HD7970 GHz,MSI GTX960 Gaming 2G,Sapphire R9 285 Dual-X OC,ASUS GTX660Ti DCU II TOP,XFX R9 280 Black OC,Asus Striker Platinum,Sapphire R9 280 Dual-X,Sapphire R9 270X Vapor-X,ASUS R9 270X DCU II TOP,Sapphire R9 270X Toxic,Gigabyte R9 270 OC,Sapphire R9 270 Dual-X,Sapphire R7 265 Dual-X" values="100.77,100.38,96.70,91.37,90.31,89.92,89.81,89.65,89.07,87.54,83.69,83.07,78.21,75.86,74.77,74.25,69.69,62.33,55.88" colors="lightblue,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue,green,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue" height="600"] [ichart headers="ID, 1920 x 1200 with DDOF (FPS)" title="Bioshock Infinite" htitle="1920 x 1200 @ Ultra with DDOF (FPS)" labels="ASUS GTX770 DCU II OC,MSI R9 280X,Asus GTX680 DCUII,Sapphire R9 280X Vapor-X,Gigabyte R9 285 OC,Sapphire R9 285 Dual-X OC,Sapphire R9 285 ITX Compact,AMD HD7970 GHz,MSI GTX960 Gaming 2G,Asus Striker Platinum,XFX R9 280 Black OC,ASUS GTX660Ti DCU II TOP,Sapphire R9 280 Dual-X,Sapphire R9 270X Vapor-X,ASUS R9 270X DCU II TOP,Sapphire R9 270X Toxic,Gigabyte R9 270 OC,Sapphire R9 270 Dual-X,Sapphire R7 265 Dual-X" values="80.62,75.47,72.85,72.55,72.33,72.21,71.86,67.41,67.14,67.1,62.69,61.45,59.32,56.09,54.96,54.92,51.9,46.75,42.48" colors="blue,blue,blue,blue,blue,blue,blue,blue,red,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="600"] Prvi pravi real-life test i ovdje vidimo potpunu izjednačenost sa R9 285 u prvom testu, i nešto malo niži framerate u DDOF testu. Ovdje je zanimljivo primjetiti kako je GTX960 brza jednako kao i Martix Platinum koja ima overclockirani GTX760 čip, dok je u prvom testu razlika ipak veća u korist novijeg modela. [ichart headers="ID, FPS" title="Company of Heroes 2" htitle="1920 x 1200 @ Very High, 0x AA(FPS)" labels="Sapphire R9 280X Vapor-X,Sapphire R9 285 ITX Compact,MSI GTX960 Gaming 2G,XFX R9 280 Black OC,Sapphire R9 285 Dual-X OC,Gigabyte R9 285 OC,Sapphire R9 280 Dual-X,Sapphire R9 270 Dual-X,Asus Striker Platinum"  values="57.86,56.08,55.02,52.17,50.58,49.42,49.37,42.97,40.26" colors="lightblue,lightblue,purple,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue" height="400"] U CoH-u 2 je GTX960 performansama verlo bliska R9 280 i 285 karticama kao što se i očekivalo. [ichart headers="ID, FPS" title="Civilization: Beyond Earth (1920 x 1200 @ Maximum details)" htitle="FPS" labels="MSI GTX960 Gaming 2G,Sapphire R9 285 ITX Compact @ Mantle, Sapphire R9 285 ITX Compact" values="67.19,63.89,59.24" colors="red,blue,green" height="300" min="0"] Civilization performanse idu lijepo u korist GTX960, čak i kada je s R9 285 korišten Mantle API.

[ichart headers="ID,FPS" title="Hitman Absolution" htitle="1920 x 1200 @ Very High, 4xAA (FPS)" labels="Sapphire R9 280X Vapor-X,MSI R9 280X,AMD HD7970 GHz,ASUS GTX770 DCU II OC,XFX R9 280 Black OC,Sapphire R9 280 Dual-X,Asus GTX680 DCUII,Sapphire R9 285 ITX Compact,Gigabyte R9 285 OC,Sapphire R9 285 Dual-X OC,Sapphire R9 270X Toxic,Gigabyte GTX580 SOC,Sapphire R9 270X Vapor-X,ASUS R9 270X DCU II TOP,Asus Striker Platinum,AMD R9 270X,Gigabyte R9 270 OC,Sapphire R9 270 Dual-X,MSI GTX960 Gaming 2G,ASUS GTX660Ti DCU II TOP,Sapphire R7 265 Dual-X" values="56.49,56.11,55.62,49.38,48.35,46.6,45.85,45.791,45.58,45.46,44.65,42.29,42.11,42.06,41.57,41.1,38.95,37.98,37.24,34.54,34.39" colors="blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,red,blue,blue" height="600"] U Hitmanu GTX960 ima neobjašnjivo niske performanse na razini R9 270 kartica, a sporija je i od Striker Platinuma. Zaključiti jedino možemo kako je problem u upravljačkim programima. [ichart headers="ID, FPS" title="Thief" htitle="1920 x 1200 @ Very High (FPS)" labels="Sapphire R9 280X Vapor-X,XFX R9 280 Black OC,Gigabyte R9 285 OC,Sapphire R9 285 Dual-X OC,Sapphire R9 280 Dual-X,MSI GTX960 Gaming 2G,Sapphire R9 270X Toxic,Sapphire R9 285 ITX Compact,Asus Striker Platinum,Sapphire R9 270 Dual-X,Sapphire R7 265 Dual-X"  values="51.7,46.3,46.2,45.8,44.9,42,41.4,41.2,38.7,33.4,30.3" colors="purple,purple,purple,purple,purple,blue,purple,purple,purple,purple" height="300"] U Thiefu je GTX960 smješta između R9 270X i R0 280/285 modela. [ichart headers="ID,FPS" title="Tomb Raider" htitle="1920 x 1200 @ Ultimate (FPS)" labels="Sapphire R9 280X Vapor-X,MSI R9 280X,AMD HD7970 GHz,ASUS GTX770 DCU II OC,MSI GTX960 Gaming 2G,XFX R9 280 Black OC,Sapphire R9 285 Dual-X OC,Gigabyte R9 285 OC,Asus GTX680 DCUII,Sapphire R9 285 ITX Compact,Sapphire R9 270X Toxic,Sapphire R9 280 Dual-X,Asus GTX670 DCU Mini,Asus Striker Platinum,Sapphire R9 270X Vapor-X,ASUS R9 270X DCU II TOP,ASUS GTX660Ti DCU II TOP,Gigabyte GTX580 SOC,Gigabyte R9 270 OC,Sapphire R9 270 Dual-X,Sapphire R7 265 Dual-X" values="62.9,60.4,57.7,56.7,54.4,52.3,52.2,51.8,49.6,49.5,47.8,45.5,45.4,45,44.4,43.8,40.9,40.3,39.8,39.7,33.4" colors="blue,blue,blue,blue,yellow,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="600"] U Tomb Radieru su performanse nešto više od konkurentnih kartica. [ichart headers="ID, FPS" title="Sniper Elite III (1920 x 1200 @ Maximum details)" htitle="FPS" labels="Sapphire R9 285 ITX Compact @ Mantle, Sapphire R9 285 ITX Compact,MSI GTX960 Gaming 2G" values="96.3,89.4,85" colors="blue,green,red" height="300" min="0"] Sniper Elite III prednost daje AMD kartici, čije performanse dodatno rastu korištenjem Mantle API-a.

Overclocking [ichart headers="ID, Score" title="3DMark" htitle="Score" labels="MSI GTX960 Gaming 2G @ OC,MSI GTX960 Gaming 2G" values="7785,7147" colors="red,green" height="300"] [ichart headers="ID, 1920 x 1200 (FPS)" title="Bioshock Infinite" htitle="1920 x 1200 @ DDOF" labels="MSI GTX960 Gaming 2G @ OC,MSI GTX960 Gaming 2G" values="71.9,67.14" colors="red,lightgreen" height="300"] [ichart headers="ID, 1920 x 1200 (FPS)" title="Thief" htitle="1920 x 1200 @ Ultra" labels="MSI GTX960 Gaming 2G @ OC,MSI GTX960 Gaming 2G" values="45.5,42" colors="red,green" height="300"] Overclocking kao što vidimo donosi oko 8% povećanja performansi, što i nije tako loše ako znamo da kartica ne troši puno više energije za rad i ne zagrijava se puno više. Potrošnja [ichart headers="ID, W" title="Potrošnja" htitle="W" labels="MSI GTX960 Gaming 2G,Sapphire R9 270 Dual-X,Gigabyte R9 285 OC,Sapphire R9 285 Dual-X OC,ASUS GTX660Ti DCU II TOP,Sapphire R9 270X Toxic,Gigabyte R9 270 OC,Sapphire R9 270X Vapor-X,Asus Striker Platinum,Sapphire R9 285 ITX Compact,ASUS GTX770 DCU II OC,Sapphire R9 280 Dual-X,MSI R9 280X,Asus GTX680 DCUII,XFX R9 280 Black OC,AMD HD7970 GHz Edition,Sapphire R9 280X Vapor-X" values="273,320,321,323,330,333,340,350,358,358,362,370,371,375,375,422,425" colors="red,green,green,green,green,green,green,green,green,green,green,green,green,green,green,green,green" height="600"] Potrošnja je svakako veliki win za Maxwell arhitekturu i tu GTX960 briljira. Ukoliko gledamo odnos potrošnje i performansi tu je znatno bolja od konkurencije. Zagrijavanje [ichart headers="ID, °C" title="Temperature" htitle="°C" labels="Gigabyte R9 270 OC,Sapphire R9 270X Toxic,Asus GTX680 DCUII,MSI GTX770 Lightning,ASUS GTX780 DCU II OC,XFX R9 280 Black OC,Sapphire R9 285 Dual-X OC,MSI GTX960 Gaming 2G @ OC,MSI GTX960 Gaming 2G,Sapphire R9 285 ITX Compact,Sapphire R9 280 Dual-X,Sapphire R9 270 Dual-X,Gigabyte R9 285 OC,ASUS R9 270X DCU II TOP,Sapphire R9 270X Vapor-X,Asus Striker Platinum,ASUS GTX660Ti DCU II TOP,ASUS GTX770 DCU II OC,Sapphire R9 280X Vapor-X" values="60,60,61,62,62,62,63,64,64,64,65,66,67,67,67,68,68,68" colors="blue,blue,blue,blue,blue,blue,blue,purple,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="600"] MSI je odradio odličan posao s hladnjakom koji je nečujan do oko 62°C i vrlo tih i nenametljiv u radu.

MSI je odradio standardno dobar posao i napravio tihu i brzu karticu koja će zagorčati život konkurenciji. Hladnjak prati kod konkurencije ranije viđeni trend zaustavljenih ventilatora sve do određene temperature, a kada se oni jednom i zavrte vrlo su tihi i potpuno nenametljivi. Kartica je kvalitetna i robusna, a u dizajnu PCB-a i VRM-a prati referentni Nvidijin model. Tvornički overclocking je podigao performanse na razinu R9 285 kartica, koje također imaju povišene taktove. Daljnji OC potencijal je također odličan pa smo se s ne previše muke približili magičnoj brojci od 1500 MHz. Generalno gledajući GTX960 kao kartica i GM206 kao čip koji ju pogoni nisu donijeli ništa revolucionarno po pitanju performansi već samo prate konkurenciju. Revolucija se desila na nivou potrošnje gdje vidimo kako sistem s tom karticom troši i do 50W manje od onoga s R9 285, oko 60W od onoga s GTX660 i čak do 80W od onoga s modificiranom i dosta overclockiranom GTX760 (Striker Platinum). Tako GTX960 donosi sasvim novi nivo performansi po utrošenom vatu energije i tu joj stvarno nema premca. Donosi i sve one dobro znane tehnologije koje je donijela Maxwell arhitektura uz poneke nove po pitanju multimedijalnih mogućnosti. Preporučena cijena za hrvatsko tržište je 1899 kuna, što je dosta više nego u primjerice Njemačkoj gdje je 199 €, a vjerujemo kako je razlog tome naše ipak maleno i siromašno tržište koje ne može "progutati" količine kao velike Europske države. S tom cijenom lakoćom parira R9 285 modelima, čije se cijene na našem tržištu kreću od 1.850 kn na više. Ipak, i dalje postoji jedan problem za Nvidiju i GTX960 (ali i za R9 285), a on se zove R9 280. Za sve one kojima potrošnja nije bitan faktor R9 280 će donijeti istu ili vrlo sličnu razinu performansi uz cijene koje su porasle u zadnje vrijeme no ipak se kreću od povoljnijih 1.650 kn na više.
