MSI MEG X570 Godlike recenzija

U paketu s novim Ryzenima treće generacije stigla nam je i MSI-eva flagship matična ploča MEG X570 Godlike. Riječ je o impresivno opremljenoj ploči s mnoštvom dodatne opreme kao što je 10 Gbps PCIe LAN kartica, M.2 Xpander-Z karticu PCIe Gen4 sučelja, tri M.2 socketa na ploči, zatim WiFi 6 (AX), moćnu audio jedinicu, 14+4+1 faznu napojnu jedinicu s dobrim hlađenjem itd.

Ako za prošle generacije Ryzena nije bilo bogato opremljenih, ekskluzivnih ploča onda se isto ne može reći i za ovu generaciju. Ploča je više no ikad, i bogatije su no ikad, pa posljedično i skuplje. Godlike je vjerojatno najbogatija ploča za neki Ryzen ikada (a možda i Threadripper), kako po pitanju mogućnosti, tako i opreme. Većina toga što nudi je pokazana i objašnjena na kutiji, na otklopnoj stranici, no kupac će se svejedno iznenaditi još jednom kada otvori pakiranje u kojem je sva oprema, te baci pogled na samu ploču.



Prvo što izdvajamo iz bundlea je M.2 Xpander-Z add-in kartica koja dolazi s PCIe 4.0 sučeljem, a nudi dva M.2 socketa ispod aluminijskog hladnjaka s integriranim ventilatorom. S unutarnje se strane hladnjaka nalaze i dvije termalne podloške za M.2 SSD-e, a podržani su uređaji dužine do 110 milimetara. Na PCB-u se nalazi i prekidač kojim možemo uključiti ili isključiti ventilator u ovisnosti o potrebi. S obzirom na to da je malen, ventilator je čujan, pa će prekidač dobro doći ako želimo tiho računalo.

Druga stvar je 10 Gigabitna add-in LAN kartica, tzv. Super LAN koja nudi visoke brzine prijenosa. Za 10 Gbps vezu se brine Aquantia kontroler, koji je hlađen pasivnim aluminijskim hladnjakom i koji se i unatoč tome dosta zagrijava. Kome je 10 Gbps nepotrebno, na ploči će naći još dva mrežna kontrolera i to 1 Gbps te 2.5 Gbps brzina.

Ostatak bundlea uključuje i WiFi antenu (2x2), brzi vodič za korištenje, deblje i detaljnije korisničke upute, razne pamflete, registracijske listiće, kataloge proizvoda i slično. U platnenoj se vrećici nalazi i mnoštvo kabela koji uključuju Corsair to Rainbow produžni kabel, 1 na 2 RGB LED produžni Y kabel, naljepnice za SATA kabele, dva termistor kabela za mjerenje temperature, Corsair RGB LED produžni kabel, dva Rainbow RGB LED produžna kabela, 6.3-milimetarski audio adapter, DVD s driverima, MSI naljepnicu za kućište i tri SATA kabela.

Ploča se raširila na extended ATX dimenzije (30.5 x 27.2 centimetra), i bojama je poprilično jednolična, čak dosadna. Za razbijanje dosade tu je RGB LED osvjetljenje, te OLED ekran no nisu svi ljubitelji toga. Unatoč svojoj veličini, ploča je krcata i veliki joj je dio površine prekriven hladnjacima, i plastičnim ukrasnim elementima. Layout je generalno dobar, sve je na svom mjestu i sve je kako treba. Ipak, postoji jedna velika mana - gornji je PCIe 4.0 utor smješten preblizu socketu i nije moguće istovremeno koristiti velike hladnjake kao što je Noctua D15 i grafičke kartice u prvom socketu. Ne bi to ni bio nekakav problem, da nije činjenice da u drugom socketu grafička kartica ne radi na PCIe 3.0 standardu. Ok, trenutno to i nije tako bitno jer gameri neće profitirati od PCIe 4.0, no to ne umanjuje činjenicu da layout ne štima.

Ploču karakteriziraju veliki plastični poklopci na stražnjem I/O-u i na čipsetu, kao i onaj oko OLED-a i LED dijagnostike. Hladnjaci na VRM dijelu su masivni, aluminijski i povezani su jednom dugačkom toplovodnom cijevi, koja se proteže pored DIMM utora i završava u hladnjaku čipseta. Na čipsetu se ujedno nalazi i ventilator pa je hlađenje cijelog sklopa dosta efikasno. Ventilator se samo pri uključivanju brže zavrti i čuje, dok je u normalnom radu zadovoljavajuće tih.

Za napajanje 12 i nadolazećeg 16-jezgrenog Ryzena, MSI je pripremio i moćnu napojnu jedinicu koja kreće od dvostrukog 8-pinskog EPS konektora, prema digitalnom IR35201 PWM kontroleru, sedam IR3599 dublera faza, prema 14 TDA21472 Dr.MOS elemenata (integrirani high i low side MOSFETI, 70 Ampera), pa preko četrnaest Titanium Choke II prigušnica i solid kondenzatora prema procesoru. Sve to treba i hladiti pa su hladnjaci masivni s jednom dugačkom toplovodnom cijevi. U normalnom se radu sistem ne zagrijava previše, ali prilikom overclockinga se sve dosta zagrije.

Četiri su DIMM utora s maksimalnom podrškom za 128 GB DDR4 memorije brzine 4.800 MHz (overclocking), ako koristimo Ryzen treće generacije. Ploča jasno podržava i starije Ryzene, no sumnjamo da će itko koristiti tu kombinaciju. Ako se ipak odlučite, tada treba biti svjestan ograničenja koje stariji Ryzeni donose, prvo je podrška za sporiju memoriju maksimalnog kapaciteta 64 GB. Do DIMM utora se nalazi plastični oklop oko OLED ekrana koji ima ukrasnu svrhu, te LED dijagnostika koja ima praktičnu. Uz sam rub ploče su postavljeni USB 3.1 Gen 2 interni konektor, 24-pinski ATX konektor, pet 4-pinskih konektora za ventilatore i vodene pumpe, mjerne točke napona, RGB headeri i slično.

Na donjem se lijevom dijelu ploče nalaze čak dva LAN kontrolera - Killer E2600 Gigabit LAN i Killer E3000 2.5 Gbps LAN, koji podržavaju teaming. Uz WiFi 6 karticu i 10 Gbps add-in karticu to zaokružuje impresivne mrežne mogućnosti ove ploče. Ništa manje impresivna nije ni audio jedinica koja se sastoji od dva (2) Realtekova ALC1220 CODEC-a po jedan za prednje i stražnje audio konektore, zatim dedicirano pojačalo za slušalice (ESS E9018), ESS DAC-ovi, audio kondenzatori (WIMA/Chemicon), pozlaćeni audio konektori pa čak i 6.35-milimetarski pozlaćeni izlaz za slušalice (dolazi i adapter za 3.5-milimetarske jackove).

Na dnu ploče su uobičajeni headeri i konektori, prekidač za dvostruki BIOS, konektori za temperaturne senzore, BCLK +/- tipke, reset i power tipke, prekidač za overclocking koji je koristan onima manje iskusnima (0 - 11) itd. Ovdje se nalaze i tri 4-pinska konektora za ventilatore, šest horizontalnih SATA konektora, dva interna USB 3.0 konektora također postavljena u horizontalu, te masivni hladnjak čipseta s integriranim ventilatorom. Na ploči se nalaze i tri PCIe 4.0/3.0 x16 slota (x16/x0/x0, x8/x0/x8, x8/x4/x4 kod Ryzena 3000), te jedan PCIe 4.0/3.0 x16 slot s podrškom za x4 mod rada. Podržana su i 2-way SLI te 4-way CrossFire polja grafičkih kartica.

Stražnji panel blješti od pozlaćenih audio konektora, i onih za WiFi antene. Uz njih su tu još i Clear CMOS tipka, Flash BIOS tipka, USB 3.2 Gen 1 i Gen 2 portovi (Type A i C), dva RJ45 za LAN itd. WiFi je kao što smo rekli po 802.11ax (6) standardu, a riječ je o Killer AX1650 čipu (2.4Gbps kombinirana brzina), s podrškom za Bluetooth 5. WiFi radi odlično u kombinaciji s ASUS AX routerom, i brzine veze su slične kao i kod Asusovih ploča, oko 900 Mbps.

Storage opcije smo ostavili za kraj jer su šarolike. Uz standardnih šest SATA 6Gbps portova, tu su tri M.2 slota. M2_1 (110 mm) i M2_2 (80 mm) preko X570 čipseta podržava PCIe 4.0 uređaje, dok M2_3 slot ide preko procesora i također podržava PCIe 4.0 uređaje. Zanimljivost su masivni aluminijski hladnjaci i s donje i s gornje strane s trostrukim termalnim podlogama koje se uklanjaju po potrebi ako imamo deblji SSD (dvostrani).¸Osim toga, još se dva M.2 SSD-a mogu smjestiti na Expander-Z karticu, pa tako možemo "dogurati" i do 10 GB SSD storagea ako koristimo 5 Corsairovih MP600 diskova kakav smo mi koristili u testu.

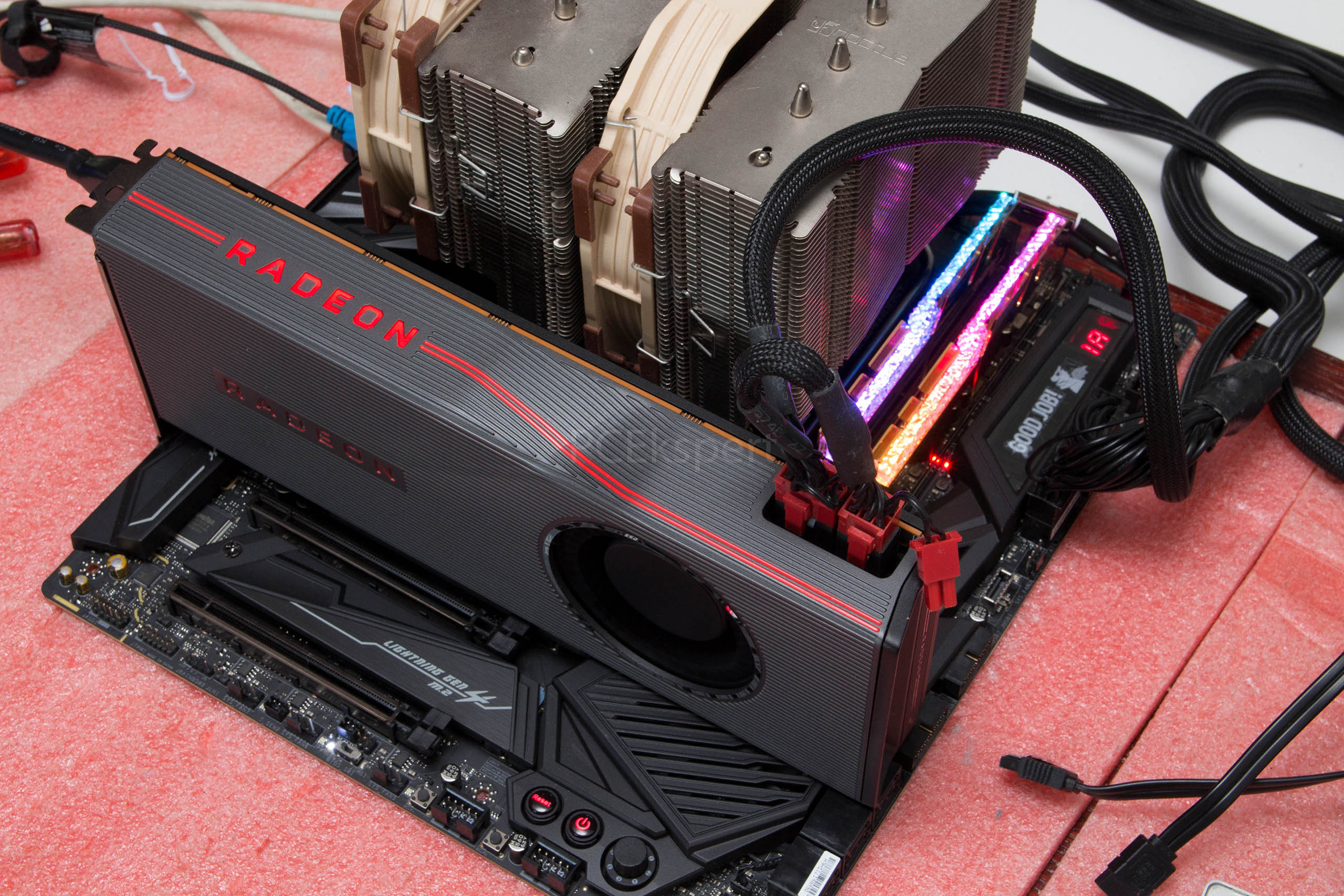

Ovdje dolazimo i do slikovnog prikaza nemogućnosti ugradnje grafičke kartice u prvi slot kada je Noctua D15 u pogonu. Ako pak koristimo neki uži hladnjak, tipa U12S, problema nema, premda je prostora iznimno malo između kartice i hladnjaka. MSI je ovdje ograničio upotrebu velikih hladnjaka, pa će možda najbolje rješenje biti AIO vodeno. No tada je potrebno osigurati protok zraka preko VRM hladnjaka kako bi se oni adekvatno hladili.

A hlađenje će biti potrebno kada upogonimo sve mogućnosti BIOS-a, tj. njegovog UEFI sučelja i overclockiramo Ryzene. Mi smo 12-jezgrenog 3900X uspjeli, baš kao na Asusicama natjerati na stabilnih 4.4 GHz pri 1.41 V, uz LLC mod 2. UEFI suelje je i dalje "zbunjeno" kao i ranije i ne moramo ni spominjati da nam se Asusov, ASRockov i Gigabyteov pristup više sviđaju. No, barem glatko radi i nakon nekog vremena se korisnik ipak privikne na ovakav layout. Kao i kod Asus ploča testirali smo s AGESA 1.0.0.3 BIOS-om.

Sa softverske strane MSI nudi bogat paket kao i do sada koji uključuje Nahimic 3 za audio, Mystic Light za osvjetljenje, Killer Control Center za mreže te ostale korisne aplikacije. Posebnost ploče je i OLED ekran, koji MSI zove Dynamic Dashboard a koji može prikazivati temperaturu i brzinu procesora, različite greške sistema, animacije, pa čak i korisničke gif-iće veličine do 256 x 64 piksela.

Test sistem

Test sistem :: Hardware Matična ploča MSI MEG X570 Godlike Procesor AMD Ryzen 9 3900X Memorija G.Skill Trident Z Royal 3.600 MHz CL16 Grafičke kartice AMD RX 5700 XT Zvučna kartica On board Napajanje Superflower Leadex Platinum 1200W SSD Corsair MP600 2TB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 May 2019 DirectX verzija 12 AIDA64 Engeneer 6.00.5100 PCMark 10 3DMark TimeSpy, PCIe Feature Cinebench v.15 7-Zip 19.00 V-Ray Benchmark

Način testiranja

Kao i do sada prilikom testiranja matičnih ploča, koristili smo klasičan set benchmarka, za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench. Memorijsku smo propusnost mjerili s AIDA 64 softverom. Testirali smo i propusnost PCIe 4.0 sučelja putem 3DMark aplikacije. Ploču smo testirali s najjačim dostupnim hardverom, tj. Ryzenom 9 3900X, Radeonom RX 5700 XT i G.Skillovom memorijom Trident Z Royal. Sistemski SSD je bio Corsairov MP600, a Windowsi 10 Pro najnoviji s May 2019 updateom. Dakle sve isto kao kod testa Asusovih X570 ploča s kojima i ide usporedba. Overclocking

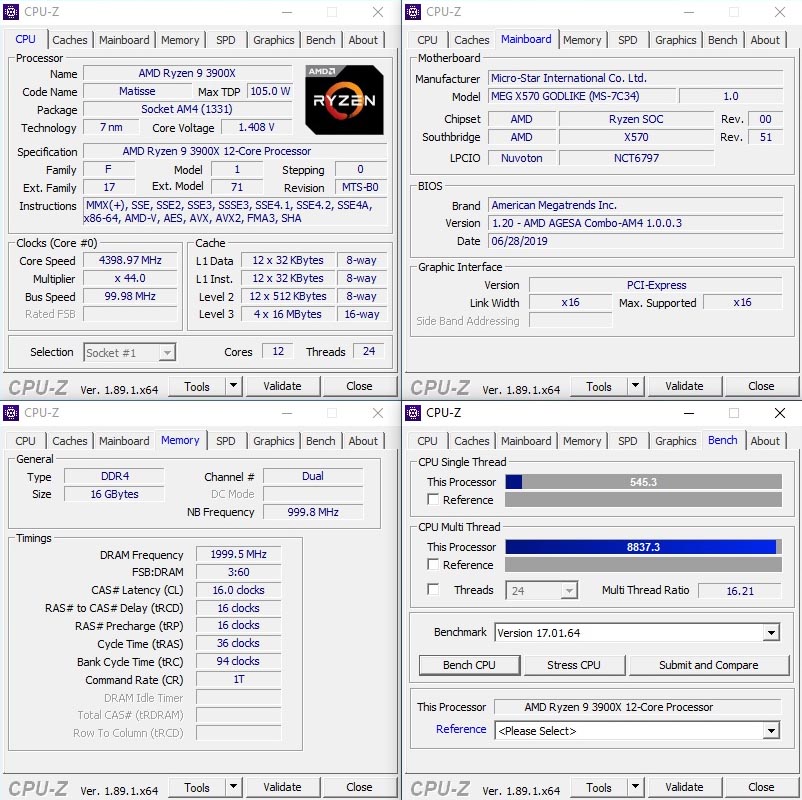

Overclockirali smo ručno i kao kod Asusa postigli stabilnih 4.4 GHz za 3900X procesor pri naponu od 1.41 V. VRM hladnjaci su se pri tom zagrijavali dosta a djelomično ih je hladio ventilator na Noctui D15 i poslije na U12S. Memoriju smo ponovno overclockirali na 4.000 MHz pri tvorničkim latencijama i naponu od 1.35 V. Izmjerili smo i CPU-Z performanse koje su u Single Threadu bile slične kao na Crosshair VIII Hero ploči, a u Multi Thread performansama kao na X570-E.

UL Benchmark [ichart headers="ID,Score" title="PCMark 10" htitle="Score"  labels="ASUS Crosshair VIII Hero,ASUS X570-E Gaming,MSI MEG X570 Godlike" values="6562,6427,6412" colors="blue,blue,orange" height="300" min="0"] [ichart headers="ID,Score" title="3DMark Time Spy" htitle="Score"  labels="ASUS Crosshair VIII Hero,MSI MEG X570 Godlike, ASUS X570-E Gaming" values="9133,9103,9086" colors="blue,red,blue" height="300" min="0"] [ichart headers="ID,Score" title="3DMark PCIe Bandwidth" htitle="Score"  labels="ASUS X570-E Gaming,MSI MEG X570 Godlike,ASUS Crosshair VIII Hero" values="24.7,24.59,22.84" colors="blue,orange,blue" height="300" min="0"] PCMark mjeri općenite performanse sistema, Time Spy izvlači maksimum iz grafičke kartice, a novi feature test mjeri propusnost PCIe 4.0 sučelja. I dok je PCMark rezultat nešto slabiji, procesor i ploča izvlače solidne performanse iz grafike, a i propusnost je dobra. Ovi rezultati su dobiveni mjerenjem u slučaju kada je grafika bila u prvom slotu, kada je bila u drugom PCMark rezultat je iznosio nižih 6.281, Time Spy 9.035, a PCIe propusnost je bila samo 7,12 GB/s. CPU testovi [ichart headers="ID,Score" title="7-Zip" htitle="Score (MIPS)"  labels="ASUS X570-E Gaming,ASUS Crosshair VIII Hero,MSI MEG X570 Godlike" values="111346,110447,109111" colors="blue,blue,red" height="300" min="0"] [ichart headers="ID,Score" title="Cinebench 15 Multi Core" htitle="Score (cb)"  labels="ASUS Crosshair VIII Hero, ASUS X570-E Gaming,MSI MEG X570 Godlike" values="3206,3167,2996" colors="blue,blue,orange" height="300" min="0"] [ichart headers="ID,Score" title="Cinebench 15 Single Core" htitle="Score (cb)"  labels="ASUS X570-E Gaming,ASUS Crosshair VIII Hero,MSI MEG X570 Godlike" values="202,201,200" colors="blue,blue,red" height="300" min="0"] Performanse procesora su na Godlike ploči slabije od rezultata na Asusovim, jer procesor u prosjeku ima malo niže Turbo taktove. Razlika nije velika, no u svakom slučaju je primjetna. Razlog nižim taktovima nismo otkrili, a kao što smo naglasili verzija BIOS-a na ploči je bila posljednja. Memorijska propusnost [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="ASUS Crosshair VIII Hero, ASUS X570-E Gaming" values="54827,54731,54672" colors="red,blue,blue" height="300" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="ASUS Crosshair VIII Hero,MSI MEG X570 Godlike,ASUS X570-E Gaming" values="52892,52772,52708" colors="blue,red,blue" height="300" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="ASUS Crosshair VIII Hero,MSI MEG X570 Godlike,ASUS X570-E Gaming" values="55686,55418,54587" colors="blue,red,blue" height="300" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASUS X570-E Gaming,MSI MEG X570 Godlike,ASUS Crosshair VIII Hero" values="67.5,67.5,67.8" colors="blue,red,blue" height="300" min="0"] Memorijske performanse sz vrlo dobre i sasvim u rangu s onima na Asusovim pločama.

MEG X570 Godlike je impresivna ploča, vjerojatno najopremljenija i najbogatija do sada za Ryzen procesore, no ipak je daleko od savršenstva. Pretrpana je, ima probleme s izvlačenjem maksimalnih performansi iz procesora te joj je prvi PCIe 4.0 slot preblizu socketu čime je onemogućena ugradnja hladnjaka većih dimenzija poput Noctue D15 i sličnih. Ostatak priče je ipak impresivan. Dovoljno moćna napojna jedinica, odlično riješeno hlađenje cijelog sustava, uključujući i tri M.2 slota te ne prebučni ventilator na čipsetu. Ploča je pogodna za overclocking, pa čak i onaj ekstremniji. Ima stvarno impresivne mrežne mogućnosti s tri LAN-a (10, 2.5 i 1 Gbps), WiFi 6 karticom i Bluetoothom. Audio jedinica je također moćna s dva S1220 kontrolera, DAC-om za slušalice, pa čak i konektorom za 6.3 milimetarske (ili kako se popularno nazivaju quarter inch) jackove. Ne zaboravimo i mogućnost ugradnje čak pet M.2 SSD-a, tri na ploči i dva na dodatnu karticu. Ok, BIOS je i dalje zbunjujući, ali zato je softver solidan. Osvjetljenje i mogućnosti proširenja istoga su dobre, kao i zanimljivi OLED ekrančić. I za kraj dolazimo do onog neizbježnog, cijene. 700 € je iznos koji nije nerealan (najniža cijena u Njemačkoj), s obzirom na to što ova ploča sve donosi, no ipak je težak za prihvatiti. Ovo je rang HEDT ploča i nismo sigurni koliko će kupaca srednjeg segmenta biti spremno izdvojiti toliko novaca - unatoč činjenici da na nju mogu ići 12 i 16-jezgreni procesori. Ploča je dobra, ali ima mana i nije na razini moćnih HEDT workstation ploča.
