MSI MS Starforce GeForce FX 5600-VTDR128

U zadnje vrijeme ste na PC Ekspertu mogli pročitati dosta testova grafičkih kartica, a kao što vidite i dalje tako nastavljamo. U ovom članku ćemo "obraditi" MSI-jevu karticu sa nVidia FX5600 čipom, koja nam je došla iz firme Tri Trade ADM. Trenutno su kartice sa FX5600 čipom dosta popularne jer im je odnos cijena - performanse vrlo dobar iako su nešto sporije od GF4 Ti4200 i Ti4800 (kojih se već teško da nabaviti na našem tržištu). Isplativost nabavke ovakve kartice leži u tome što je nešto brža u FSAA i Anisotropic testovima kao i u modernijim igrama od svoje predhodnice. Koliko je sporija od konkurenata to nam ostaje provjeriti. Tako smo u ovaj članak ubacili i rezultate dviju ATI-evih kartica. Testirali smo Radeon 9500 PRO, i to Sapphireov model koji je poklonjen na našoj nagradnoj igri Case Modding Contest , a koji nam stigao direktno od proizvođača. O toj kartici nećemo previše pisati budući da je o R9500PRO sve već rečeno i napisano, a samo ćemo spomenuti da smo ju lako (flashanjem biosa) pretvorili u R9700 karticu uz ne baš prevelik dobitak na performansama. Radeon 9600 PRO je stigao iz ATi -a i to je njihova referentna kartica. Kako u vrijeme testiranja (negdje u lipnju) Catalyst 3.4 driveri nisu podržavali R9600 PRO kartice tako smo ju testirali sa posebnim ATi -evim driverima napravljenim samo za tu karticu. Ono što posebno moramo napomenuti je to da je referentna kartica imala 500MHz-ni RAMDac i da je slika bila fantastična, što je za ATI već davno poznato. MSI-eva GeForce FX5600 je došla je vrlo bogatim paketom dodatne opreme :)) što se odražava na nešto većoj cijeni od konkurencije. Kakvi su rezultati testova i ukupni dojmovi pročitajte u nastavku.

MSI MS Starforce GeForce FX 5600-VTDR128

NV31 jezgra , na kojoj je bazirana ova kartica napravljena je od strane TSMC-a u 0.13 mikronskoj tehnologiji. GPU ima otprilike 80 milijuna tranzistora (NV35 ima 125 mil.), i ima arhitekturu 4 cjevovoda i jednu teksturnu jedinicu po cjevovodu (NV35 ima 4x2 arhitekturu). Još jedna razlika između kartica baziranih na NV31 i NV35 jezgrama je i u memoriji. FX5600 ima ugrađena dva 64 bitna memorijska kontrolera, FX5800 ima četiri 32 bitna, a FX5900 ima četiri 64 bitna kontrolera. Nadalje FX5600 i FX5900 koriste DDR-I, dok FX5800 koristi skuplji i noviji DDR-II. Vratimo se našoj FX5600, kako znamo dolazi u dvije verzije, običnoj i "Ultra". Razlika je u brzini procesora i memorije, gdje je "Ultra" brža. Nama je na test stigla obična verzija clockana na 270MHz GPU-a i 550MHz DDR memorije, a to je rezultiralo maksimalnim fill rateom od 1.3 Gigatexela/s i do 8.8GB/s memorijskog bandwidtha (GF4 Ti4200-8x ima 2.0Gigatexela/s i 8.2GB/s bandwidtha). Kartica je napravljena na 6-slojnom PCB-u, dok su FX5600 "Ultre" napravljene na 8-slojnom PCB-u. MSI-jeva FX5600-VTDR128 je opremljena sa 128MB 128 bitne memorije odziva 3.6ns (u ponudi je i 256MB model), i ima jako dobro riješeno hlađenje procesora i memorije. MSI to naziva T.O.P. Tech Cooling, a izuzetno je učinkovito i tiho (25dB). No međutim hlađenje ni nema težak posao jer se ovaj GPU ni ne grije previše zbog 0,13u tehnologije i niske frekvencije rada. Kako kartica ima kvalitetno izvedeno hlađenje nadali smo se i dobrom overclockingu , a uspjeli smo ju dotjerati do 380MHz GPU-a i 660MHz memorije. Kako ćete u testovima vidjeti dobitak u performansama i nije prevelik, a najviše se osjeti u višim rezolucijama kada overclocking ima smisla. Zanimljivost je i to što se na kartici nalaze dva BIOS-a (TwinBIOS), čime se smanjuje rizik pogrešnog flashanja BIOS-a (Mali jumper na TV in/out-u određuje aktivni BIOS). Za hardware monitoring se brine Winbondov čip (W83L785R) koji prati temperature, voltaže i brzinu ventilatora. Kartica ima i TV in/out o kojem brine Philipsov SAA7114H čip.

FX5600 je došla sa povelikim i skupim bundleom koji uključuje čak 11 CD-a (Intervision WinDVD 5.1, Win Producer, Driver CD, Media Center Deluxe2, Deluxe 3D Desktop, Restore IT, Duke Nukem Manhtattan Project, dva CD-a Morrowinda i Ghost Recon), kvalitetnim daljinskim upravljačem (uz njega dolaze i dvije baterije) koji uparen sa MSI-evim Media Center Deluxe2 softwareom omogućuje gledanje DVD-a, Video CD-a, slušanje muzike itd., bez "nepotrebnog" dizanja iz kreveta :)) Barem bi tako trebalo biti u teoriji, nažalost u našem slučaju nije bilo tako jer software nije bio na engleskom, a niti na jednom nama razumljivom jeziku (nagađamo da je Taiwanski) pa nije blo prevelike koristi od njega. Koliko smo uspjeli saznati do danas ovaj propust nije popravljen. Sve u svemu za nešto više novaca dobivate sasvim solidnu modernu grafičku karticu sa mnoštvom dodatnih featurea. Kakva se pokazala u praksi pogledajte u nastavku.

Test Sistem

Anisotropic i FSAA

Kvaliteta slike sa GF FX5600 se nešto popravila u odnosu na GF4 seriju, a značajno je i to što FSAA i Aniso izgledaju puno bolje. Za test smo koristili IL2 Sturmovik gdje avioni puno ljepše izgledaju sa uključenim FSAA a za Aniso test smo koristili Q III Arenu. Slike govore više od riječi.

FSAA

Bez AA

2xAA

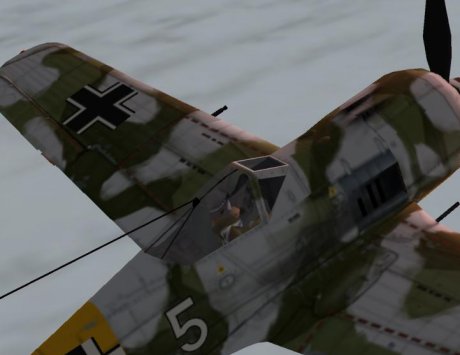

Quincunx

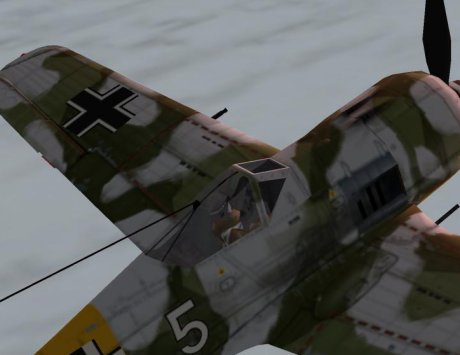

4XAA

4xS

6xS

8xAA

Anisotropic

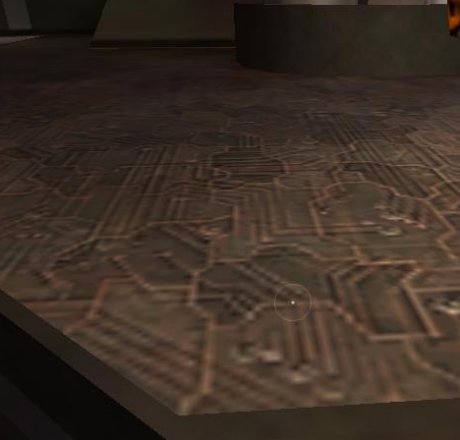

Bez Anisotropica

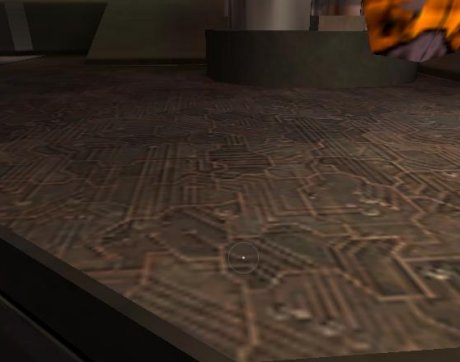

2xAniso

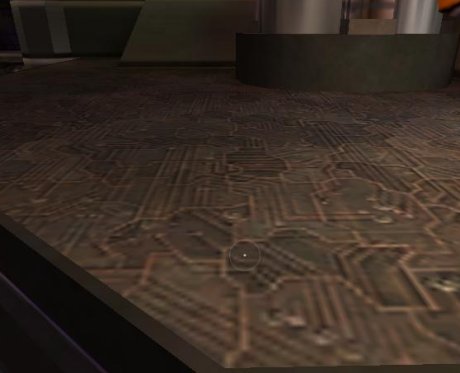

4xAniso

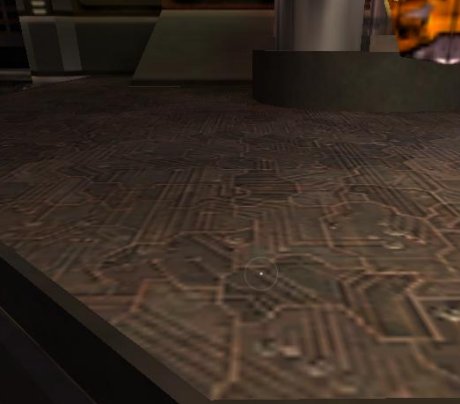

8xAniso

3D Mark 2001SE

3D Mark 2001SE
1024x768x32
ATi Radeon 9500 PRO 10871    GF4 Ti4200 10249    ATi Radeon 9600 PRO 10131    NVIDIA GF FX 5600 8774    50 00 60 00 70 00 80 00 90 00 10 000 110 00
1280x1024x32
ATi Radeon 9500 PRO 9066    GF4 Ti4200 8473    ATi Radeon 9600 PRO 8165    NVIDIA GF FX 5600 7129    50 00 60 00 70 00 80 00 90 00 10 000 110 00
1600x1200x32
ATi Radeon 9500 PRO 7324    GF4 Ti4200 6840    ATi Radeon 9600 PRO 6324    NVIDIA GF FX 5600 5749    50 00 60 00 70 00 80 00 90 00 10 000 110 00

U 3D Marku 2001 kralj je R9500Pro, GF4 ne zaostaje previše kao ni R9600Pro, dok je naša FX5600 debelo na začelju. No to ionako nije njen teritorij, kakva je zapravo će nam otkriti novije igre.

QIII Arena

QIII Arena
1024x768x32
NVIDIA GF FX 5600 183,6    GF4 Ti4200 182,4    ATi Radeon 9500 PRO 175,4    ATi Radeon 9600 PRO 175    1 00 1 10 1 20 1 30 1 40 1 50 1 60 1 70 1 80 1 90 20 0
1280x1024x32
GF4 Ti4200 170,2    ATi Radeon 9500 PRO 167,8    NVIDIA GF FX 5600 166,2    ATi Radeon 9600 PRO 161,2    1 00 1 10 1 20 1 30 1 40 1 50 1 60 1 70 1 80 1 90 20 0
1600x1200x32
GF4 Ti4200 147,1    ATi Radeon 9500 PRO 146,7    NVIDIA GF FX 5600 129,7    ATi Radeon 9600 PRO 126,2    1 00 1 10 1 20 1 30 1 40 1 50 1 60 1 70 1 80 1 90 20 0

OpenGL igre su tradicionalno naklonjene GF karticama (ili Detonator driverima, kako god hoćete), a ono što je zanimljivo je da je u prvom testu najbrža naša GF FX, dok u višim rezolucijama ipak zaostaje.

Serious Sam TSE
1024x768x32
NVIDIA GF FX 5600 @ 380/660 67,8    NVIDIA GF FX 5600 66,7    ATi Radeon 9500 PRO @ 335/670 64,8    ATi Radeon 9500 PRO 62,7    ATi Radeon 9600 PRO @ 530/680 62    ATi Radeon 9600 PRO 61,9    GF4 Ti4200 @ 300/550 60,1    GF4 Ti4200 55,6      0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 10 0
1280x1024x32
NVIDIA GF FX 5600 @ 380/660 61,1    ATi Radeon 9500 PRO @ 335/670 58    NVIDIA GF FX 5600 56,8    ATi Radeon 9500 PRO 53,3    ATi Radeon 9600 PRO @ 530/680 52,2    ATi Radeon 9600 PRO 50,9    GF4 Ti4200 @ 300/550 45    GF4 Ti4200 39,8      0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 10 0
1600x1200x32
NVIDIA GF FX 5600 @ 380/660 49,5    ATi Radeon 9500 PRO @ 335/670 48    ATi Radeon 9500 PRO 41,8    NVIDIA GF FX 5600 41,4    ATi Radeon 9600 PRO @ 530/680 37    ATi Radeon 9600 PRO 36,7    GF4 Ti4200 @ 300/550 33    GF4 Ti4200 28,4      0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 10 0

Evo jedne igre (dobrog starog SS-a) u kojoj GF FX pokazuje svoju raskoš i pobjeđuje u svim testovima, naravno overclockirana, ali to nam samo govori da tu Ultra čini čuda.

UT 2003 Demo
bootmatch 1024x768x32
GF4 Ti4200 @ 300/550 45,19    ATi Radeon 9500 PRO @ 335/670 44,98    ATi Radeon 9500 PRO 44,89    GF4 Ti4200 44,4    ATi Radeon 9600 PRO @ 530/680 44,29    ATi Radeon 9600 PRO 44    NVIDIA GF FX 5600 @ 380/660 43,39    NVIDIA GF FX 5600 42,66      0 1 0 2 0 3 0 4 0 5 0
bootmatch 1280x1024x32
ATi Radeon 9500 PRO @ 335/670 44,57    ATi Radeon 9500 PRO 43,58    ATi Radeon 9600 PRO @ 530/680 43,05    ATi Radeon 9600 PRO 42,99    GF4 Ti4200 @ 300/550 39,34    NVIDIA GF FX 5600 @ 380/660 39,31    NVIDIA GF FX 5600 35,56    GF4 Ti4200 34,58      0 1 0 2 0 3 0 4 0 5 0
bootmatch 1600x1200x32
ATi Radeon 9500 PRO @ 335/670 41,03    ATi Radeon 9500 PRO 35,49    ATi Radeon 9600 PRO @ 530/680 34,33    ATi Radeon 9600 PRO 34,3    NVIDIA GF FX 5600 @ 380/660 30,54    GF4 Ti4200 @ 300/550 28,55    NVIDIA GF FX 5600 25,81    GF4 Ti4200 24,43      0 1 0 2 0 3 0 4 0 5 0
flyby 1024x768x32
ATi Radeon 9500 PRO @ 335/670 123,9    ATi Radeon 9500 PRO 114,63    ATi Radeon 9600 PRO @ 530/680 110,2    ATi Radeon 9600 PRO 101,94    NVIDIA GF FX 5600 @ 380/660 99,32    GF4 Ti4200 @ 300/550 87,34    NVIDIA GF FX 5600 85,95    GF4 Ti4200 75,15      0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 1 00 1 10 1 20 13 0
flyby1280x1024x32
ATi Radeon 9500 PRO @ 335/670 96,57    ATi Radeon 9500 PRO 79,57    ATi Radeon 9600 PRO @ 530/680 69,9    ATi Radeon 9600 PRO 66,14    NVIDIA GF FX 5600 @ 380/660 65,12    GF4 Ti4200 @ 300/550 56    NVIDIA GF FX 5600 55,02    GF4 Ti4200 47,96      0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 1 00 1 10 1 20 13 0
flyby1600x1200x32
ATi Radeon 9500 PRO @ 335/670 65,88    ATi Radeon 9500 PRO 52,95    ATi Radeon 9600 PRO @ 530/680 47,8    ATi Radeon 9600 PRO 45,11    NVIDIA GF FX 5600 @ 380/660 44,86    GF4 Ti4200 @ 300/550 39,04    NVIDIA GF FX 5600 37,74    GF4 Ti4200 33,42      0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 1 00 1 10 1 20 13 0

DX8 igra nam pokazuje bolju optimiziranost Catalyst drivera i brzinu R9500Pro koja je za mnoge još uvijek zakon, pa i dan danas ostaje dosta tražena kartica. Kako vidimo tu je naša GF FX puno sporija od ATI-ca, ali ipak brža od prethodnice GF4 Ti4200.

Spec viewperf 7
3dsmax-02
GF4 Ti4200 8,13    ATi Radeon 9500 PRO 7,477    ATi Radeon 9600 PRO 7,319    NVIDIA GF FX 5600 6,302      0   5 1 0 1 5 2 0 2 5 3 0 3 5 4 0 4 5 5 0
drv-09
GF4 Ti4200 35,21    NVIDIA GF FX 5600 27,47    ATi Radeon 9600 PRO 25,03    ATi Radeon 9500 PRO 25,02      0   5 1 0 1 5 2 0 2 5 3 0 3 5 4 0 4 5 5 0
dx-08
ATi Radeon 9600 PRO 38,26    ATi Radeon 9500 PRO 36,55    NVIDIA GF FX 5600 34,52    GF4 Ti4200 33,94      0   5 1 0 1 5 2 0 2 5 3 0 3 5 4 0 4 5 5 0
light-06
GF4 Ti4200 9,38    NVIDIA GF FX 5600 9,373    ATi Radeon 9600 PRO 8,101    ATi Radeon 9500 PRO 7,974      0   5 1 0 1 5 2 0 2 5 3 0 3 5 4 0 4 5 5 0
proe-02
NVIDIA GF FX 5600 9,226    GF4 Ti4200 8,372    ATi Radeon 9500 PRO 7,985    ATi Radeon 9600 PRO 7,888      0   5 1 0 1 5 2 0 2 5 3 0 3 5 4 0 4 5 5 0
ugs-03
ATi Radeon 9600 PRO 14,94    ATi Radeon 9500 PRO 10,9    NVIDIA GF FX 5600 5,229    GF4 Ti4200 4,339      0   5 1 0 1 5 2 0 2 5 3 0 3 5 4 0 4 5 5 0

Ovaj test pokazuje vrlo šarolike rezultate i tu se zapravo ne može donijeti zaključak koja je kartica najbrža ali GF4 je vrlo blizu tome.

QIII Arena FSAA
FSAA 2x2 1024x768
NVIDIA GF FX 5600 174,3    ATi Radeon 9500 PRO 171,7    ATi Radeon 9600 PRO 168,6    GF4 Ti4200 168,4    1 00 1 10 1 20 1 30 1 40 1 50 1 60 1 70 1 80 1 90 20 0
FSAA 4x4 1024x768
ATi Radeon 9500 PRO 164    ATi Radeon 9600 PRO 155,7    GF4 Ti4200 139,8    NVIDIA GF FX 5600 139,1    1 00 1 10 1 20 1 30 1 40 1 50 1 60 1 70 1 80 1 90 20 0
FSAA 6x6 1024x768
ATi Radeon 9500 PRO 149,3    ATi Radeon 9600 PRO 116,5    NVIDIA GF FX 5600 0    GF4 Ti4200 0    1 00 1 10 1 20 1 30 1 40 1 50 1 60 1 70 1 80 1 90 20 0

FSAA test u Q III nam pokazuje superiornost ATI kartica, ali i to da se GF FX tu izjednačuje po performansama sa vojom starijom sestrom GF4.

UT 2003 Demo FSAA flyby
flyby FSAA 2x2 1024x768
ATi Radeon 9500 PRO 91,71    ATi Radeon 9600 PRO 66,14    NVIDIA GF FX 5600 62,77    GF4 Ti4200 52,36      0 2 0 4 0 6 0 8 0 10 0
flyby FSAA 4x4 1024x768
ATi Radeon 9500 PRO 79,56    ATi Radeon 9600 PRO 66,13    NVIDIA GF FX 5600 51,66    GF4 Ti4200 39,22      0 2 0 4 0 6 0 8 0 10 0
flyby FSAA 6x6 1024x768
ATi Radeon 9500 PRO 79,55    NVIDIA GF FX 5600 23,59    ATi Radeon 9600 PRO 21,07    GF4 Ti4200 0      0 2 0 4 0 6 0 8 0 10 0

Ovdje po prvi put vidimo zašto se (eventualno) isplati prijeći sa GF4 na GF FX. Pad u FSAA performansama je puno manji na novijim karticama.

UT2003 Demo FSAA Botmatch
botmatch FSAA 2x2 1024x768
ATi Radeon 9500 PRO 43,93    ATi Radeon 9600 PRO 42,96    GF4 Ti4200 40,76    NVIDIA GF FX 5600 37,8      0 1 0 2 0 3 0 4 0 5 0
botmatch FSAA 4x4 1024x768
ATi Radeon 9500 PRO 43,62    ATi Radeon 9600 PRO 42,95    NVIDIA GF FX 5600 34,02    GF4 Ti4200 29,69      0 1 0 2 0 3 0 4 0 5 0
botmatch FSAA 6x6 1024x768
ATi Radeon 9500 PRO 43,61    ATi Radeon 9600 PRO 16,77    NVIDIA GF FX 5600 16,54    GF4 Ti4200 0      0 1 0 2 0 3 0 4 0 5 0

Situacija je slična kao i na flyby-u, a cijeli test nas je još jednom uvjerio kako su ATI kartice zakon za FSAA.

Zaključak

MSI-jeva kartica nas je ugodno iznenadila bogatstvom svog bundlea, multimedijalnim mogućnostima kao i nizom korisnih featurea (TwinBIOS). S druge strane performanse su joj lošije od konkurencije, ali je zato u novijim igrama i pri višim rezolucijama malo brža od svoje prethodnice GF4 Ti4200. Razlika se znatnije mijenja kada uključimo FSAA i Aniso i tada je kartica dosta brža od GF4, i naravno ako ste ovisnik o Serious Samu neće vas razočarati. Također moramo pohvaliti i izuzetno učinkovito i tiho hlađenje, tako ako sklapate "tihi" PC ova se kartica svakako treba nalaziti u njemu. Ako pak tražite isključivo brzinu tada postoje puno brže kartice na tržištu i ovdje nemate što tražiti. Sve u svemu vrlo solidna kartica za nezahtjevne korisnike. I još jedan sitan detalj, kartica odlično izgleda i definitivno je za pokazati ako nabavljate pleksi (jedino što ne svijetli) :))
