MSI N590GTX 3GB – u ofenzivi na HD6990

Dugo smo svi skupa čekali na novu dvoglavu karticu iz Nvidije. Ako se prisjetimo, zadnja je bila GTX295 koja je predstavjena u sad već dalekom siječnju 2009. godine. Kod 400 serije čiji je GF100 donio pretjeranu potrošnju i veliko zagrijavanje, nije moglo biti govora o ovakvom modelu. No sada, kada je Fermi malo ispeglan i poboljšan došlo je vrijeme za preuzimanje krune najjače kartice na tržištu koju je dugo držala HD5970 i nakon nje HD6990 kartica. Cilj testa je s odmakom od mjesec i kusur dana vidjeti koliko je GTX590 dobra i vrijedi li uložiti ekstra novac u odnosu na HD6990. S ovom se tvrdnjom naravno neće složiti Nvidijini fanovi jer po njima uvijek treba investirati u Nvidijine modele. No, danas kada su driveri i jednog i drugog proizvođača dovoljno dobri, a proizvodi imaju slične performanse, cijena je ta koja prevaguje, uz eventualno svakom proizvođaču specifičnu tehnologiju. Nvidijina kartica je nešto skuplja, donosi Physx podršku i konačno multi-monitor podršku, dok je AMD-ova nešto jeftinija i ima Eyefinity podršku za spajanje do pet monitora. Uz to bitna je naravno i potrošnja energije, zagrijavanje i buka rashladnog sistema. Pa da vidimo koja je po tim pitanjima bolja. MSI-eva N590GTX kartica dolazi u ogromnoj kutiji kakve se nebi posramile niti najskuplje matične ploče. Grafika kutije je smirena i nema napadnih detalja, a na dvjema se stranama nalaze sve potencijalnom kupcu bitne informacije.

Masivna i dugačka kartica doslovno se gubi u ogromnoj kutiji, pa nismo odoljeli pokazati vam kako izgleda kada kutiju izvadimo iz zaštitnog omota. Sama je kartica u antistatičkoj vrećici i stiro-pjeni vrlo dobro zaštićena od eventualnih mehaničkih oštećenja, a iznad se svega još nalazi i plastični pokrov. S obzirom da je riječ o vrlo moćnoj i skupoj kartici, siromašni je MSI-ev bundle u potpunosti razočarao. Jedan CD s aplikacijama i upravljačkim programima, jedan ne tako opširan manual, dva adaptera za napajanje, DVI/VGA napajanje, DVI/HDMI adaper i MiniDP/DP adapter. Slabo, za preko pet tisuća kuna svakako očekujemo i pokoji naslov.

Nvidija se odlučila za drugačiji dizajn rashladnog sistema nego što je to bila dosadašnja praksa. Jedan je centralni ventilator, koji zrak "rastjeruje" preko dvaju aluminijskih hladnjaka na svakom GPU-u. Aluminijski se hladnjaci bakrenom Vapor komorom naslanjaju na IHS-e grafičkih procesora. Ovakvo je rješenje dokazalo svoju učinkovitost kod GTX580 modela, a kakvim će se pokazati na GTX590 ostaje nam za saznati. GF110 GPU-i su razmaknuti na suprotne strane PCB-a, a između njih je vezni Nvidijin NF200 čip koji osigurava x16 vezu po PCIe 2.0 standardu. Snaga se GPU-ima isporučuje preko 10 fazne napojne jedinice. Na kartici je ukupno 24 1Gb GDDR5 čipova sa svake strane PCB-a. Ukupni kapacitet je 3GB, a veza za komunikaciju 2x 384-bitna. GPU-i su fizički identični onima na GTX580 karticama (512 stream procesora, 64/64 texture adress/filtering i 48 je ROP-ova), no na GTX590 kucaju na nižih 607MHz, tj. za čak 27.1% manje nego na GTX580. Ovo je napravljeno kako bi se potrošnja kartice držala pod kontrolom i već iz toga je jasno kako će dvije GTX580 u SLI-u biti značajno brže. No, Nvidija se tu nije zaustavila na snižavanju taktova pa je i memorija doživjela redukciju i sada radi na 853MHz (3414MHz efektivno) što je za 17.5% niže nego na GTX580.

Jasno je kako kartica s dva GPU-a na istom PCB-u ne može biti malena pa je ova čak 280 mm dugačka, 111 mm visoka (u odnosu na način montaže) i 38 mm široka. Kartici za dodatno napajanje trebaju dva 8-pinska PCIe Power konektora. TDP je postavljen na 365W, što je za 15W iznad HD6990. Problem i s AMD-ovim i s Nvidijinim TDP vrijednostima na ovim karicama je što one predstavljaju nekakvu prosječnu vrijednost koju kartica troši prilikom "normalnog" opterećenja tijekom igranja. Nije to i ukupna vrijednost koju kartica može potrošiti, a znamo kako Nvidija granične slučajeve (OCCT, Furmark i slične aplikacije) prigušava hardverskim sklopom za nadzor potrošnje (detaljnije opisano u našem GTX580 testu). Na stražnjoj se strani kartice nalaze dvije odvojene aluminijske ploče zadužene za odvođenje topline, ali i za pojačanje čitave konstrukcije - ipak se s gornje strane nalaze masivni hladnjaci. Kartica podržava Quad SLI (dvije kartice s po dva čipa u SLI-u), a konektor je na uobičajenom mjestu. Kada je riječ o video izlazima, njih je na ovoj kartici ukupno četiri - tri su DL DVI-a i jedan miniDisplayPort. Ovo je prva Nvidijina single kartica koja podržava 3D Surround i to do maksimalne rezolucije od 5760x1080. Ostatak priče je klasičan - kartica podržava DX11, PhysX, CUDA, Purevideo HD i 3D Vision. Dosta priče, krenimo na testove.

Test sistem

Test sistem :: Hardware Platforme Asus X58 Sabertooth Procesor(i) Intel Core i7 980X Memorija 3x 2GB DDR3 Exceleram @ 1600MHz Grafičke kartice MSI N590GTX 3GB Driveri: Forceware 270.61 AMD Radeon HD6990 4GB; Driveri: Catalyst 11.4 Beta; AMD Radeon HD6970 2GB; Driveri: Catalyst 11.1 Nvidia GeForce GTX570; Nvidia GeForce GTX580; Driveri: Forceware 266.66 Zvučna kartica On Board Napajanje Thermaltake ToughPower 1.2kW Hard disk(ovi) Hitachi 500GB SATA II DVD-RW HP GSA-H60L

Testni sistem :: Software OS Windows 7 Ultimate 64-bit Chipset datoteke Intel 9.1.0.1007 DirectX verzija 11 (SDK Feb 2010) F1 2010 Max. details, FRAPS (Monza race) Battlefield Bad Company 2 Maximum details, DX11, HBAO ON Heaven Benchmark Unigine engine, v2.0, DX11, High, DX11 Lost Planet 2 Demo, DX11, High Mafia II Maximum details Metro 2033 DX11, Very High, SSAO ON S.T.A.L.K.E.R. Call of Pripyat Demo, DX11, Very high, SSAO High



Način testiranja i overclocking

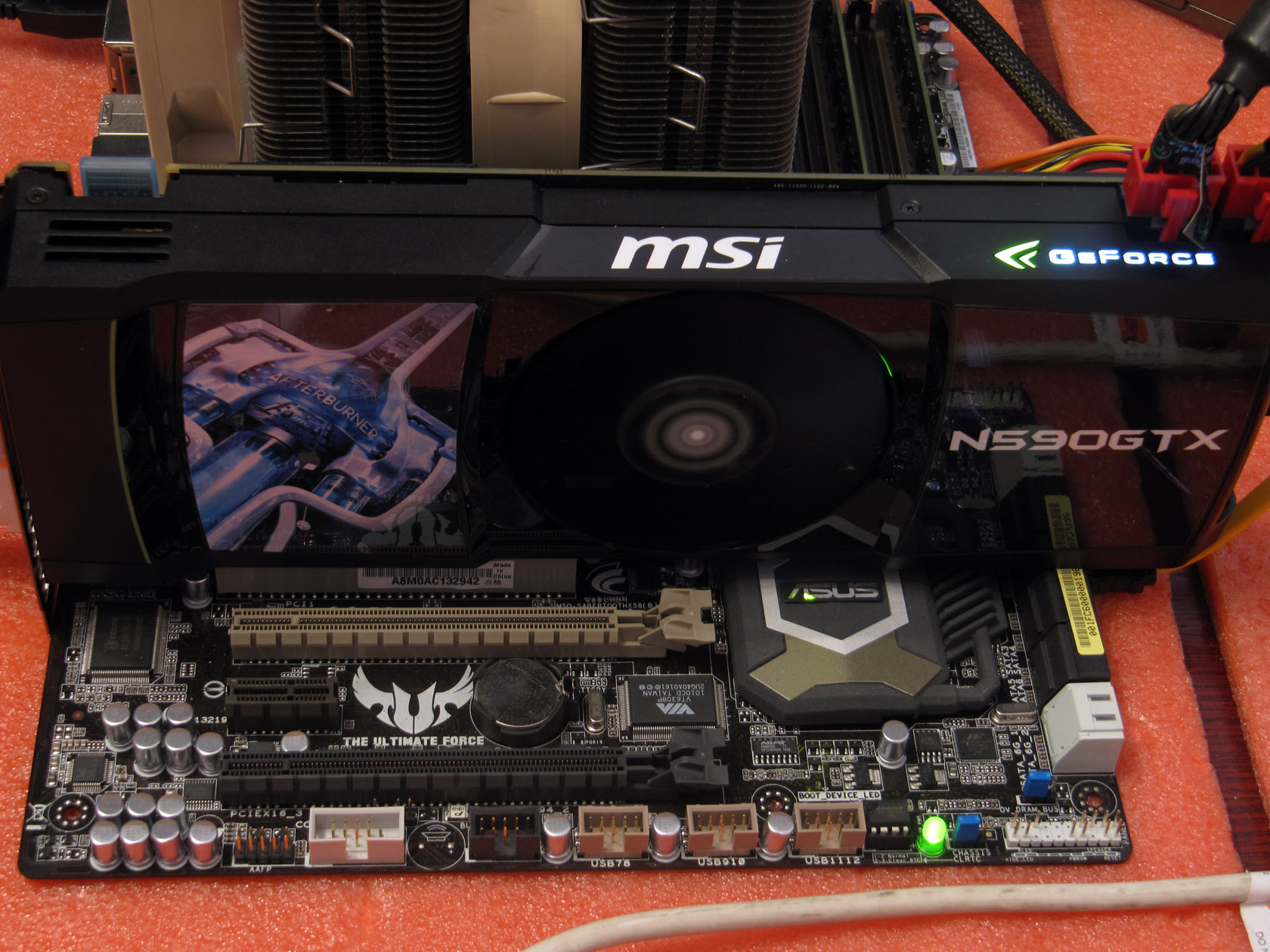

Karticu smo testirali na našem standardnom test stroju koji se sastoji od Asusove X58 Sabertooth ploče, Intelovog Core i7-980X procesora te ukupno šest gigabajta Exceleramove radne memorije u 3 x 2GB kombinaciji. Ni s ovako jakom karticom još nemamo potrebe overclockirati 980X prilikom testa jer on još uvijek nije usko grlo sistema. To se vidi iz skaliranja performansi u CFX-u i SLI-u, kao i performansi danas testirane kartice. Set benchmarka koji smo koristili poznat je iz naših ranijih testova. Test zagrijavanja i potrošnje smo proveli sa Battlefield Bad Company 2 naslovom koji poprilično zagrije i optereti kartice. Kao i uvijek mjerena je potrošnja cijelog sistema. Na isti su način mjerene i temperature pod opterećenjem. Napomenuti treba i kako će te u tablicama vidjeti rezultate samo za 1920 x 1200 rezoluciju jer smatramo kako se nitko s ovom karticom neće igrati na manjoj, a monitor s većom rezolucijom nažalost još uvijek nemamo.

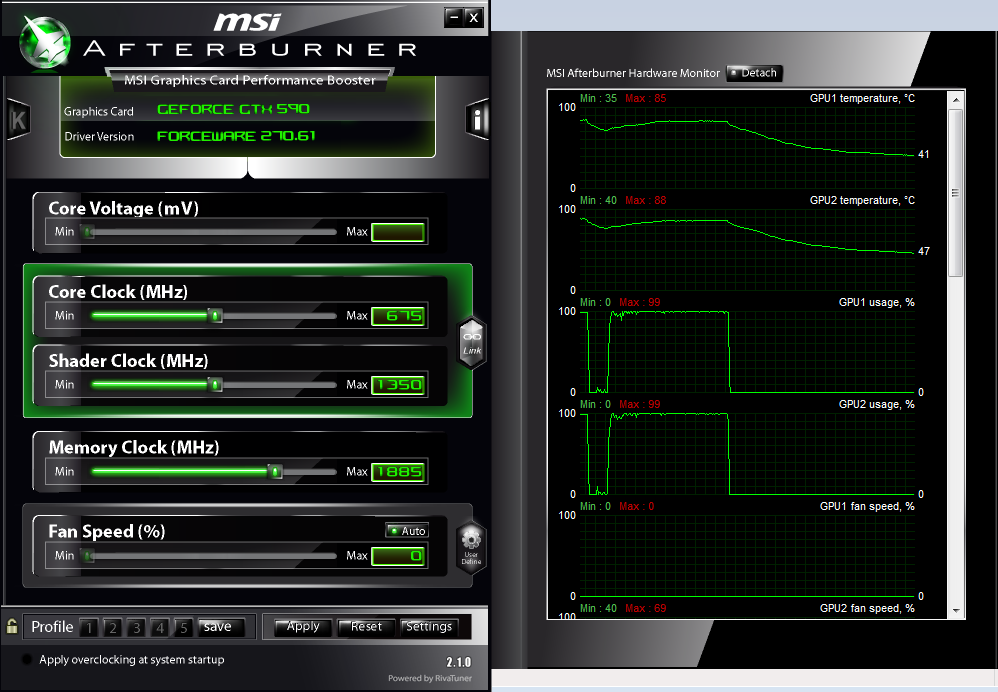

Kod overclockinga smo nažalost stigli i kod bolne točke ove kartice. Napojna je jedinica, baš kao i kod GTX570 i GTX580 kartica malo poddimenzionirana, pa se "žešći" overclocking baš i ne preporuča. U vrijeme launcha ove su kartice masovno izgarale na stolovima recenzenata koji su uz to koristili i starije drivere. Mi smo se stoga odlučili na konzervativni OC, a podizanje napona je ionako s novijim verzijama drivera u potpunosti onemogućeno. Polagano podužući frekvenciju nismo baš daleko stigli i u zid smo udarili već na oko 680 - 685MHz. Apsolutno se stabilnim pak pokazao takt od 675MHz. Memoriju smo podigli na 942.5MHz pri čemu je sve bilo stabilno za 24/7 rad, osim činenice da je u automatskom načinu rada ventilator postao znatno bučniji. Kakvi su dobici u performansama, provjeriti ćemo testovima.

Battlefield Bad Company 2
1920x1200 @ 4xAA, 16xAF
MSI N590GTX 127,539    Radeon HD6990 @ 880 124,328    2x Radeon HD6970 123,833    Radeon HD6990 @ 830 122,839    GeForce GTX580 93,678    GeForce GTX570 81,272    Radeon HD6970 75,989      0 3 2 6 4 9 6 12 8



Ne začuđuje nas što je GTX590 ovdje zasjela na prvo mjesto, no razlika u odnosu na HD6990 na višim taktovima i nije tako velika - samo 2.5%. Ukoliko pak uspoređujemo s nižim taktovima (830MHz), razlika se penje na oko 3.8%.

F1 2010
1920x1200 (AA On, AF 16x)
MSI N590GTX 118,622    2x Radeon HD6970 114,617    Radeon HD6990 @ 880 102,884    Radeon HD6990 @ 830 99,833    GeForce GTX580 67,472    GeForce GTX570 61,367    Radeon HD6970 51,467      0 3 0 6 0 9 0 12 0



I F1 2010 je Nvidijin teritorij. GTX590 je najbrža - osjetnijih je 15% brža od HD6990 na 880MHz. No ipak, imamo osjećaj kako se HD6990 ovdje nekako suzdržava jer su dvije HD6970 tek malo sporije od GTX590.

Heaven Benchmark
1920x1200 @ 4xAA, 16xAF, No Tesselation (FPS)
2x Radeon HD6970 119,2    Radeon HD6990 @ 880 117,5    Radeon HD6990 @ 830 113,7    MSI N590GTX 76,68    Radeon HD6970 63,1    GeForce GTX580 58,7    GeForce GTX570 51,2      0 3 0 6 0 9 0 12 0
1920x1200 @ 4xAA, 16xAF, Normal Tesselation (FPS)
2x Radeon HD6970 85,6    Radeon HD6990 @ 880 83,7    Radeon HD6990 @ 830 80,6    MSI N590GTX 63,6    GeForce GTX580 46,4    Radeon HD6970 43,9    GeForce GTX570 40,3      0 3 0 6 0 9 0 12 0
1920x1200 @ 4xAA, 16xAF, Extreme Tesselation (FPS)
Radeon HD6990 @ 880 55,2    2x Radeon HD6970 55,1    Radeon HD6990 @ 830 52,8    MSI N590GTX 51,1    GeForce GTX580 36,4    GeForce GTX570 31,6    Radeon HD6970 28,4      0 3 0 6 0 9 0 12 0



Iz dosadašnjeg iskustva visoki stupanj teselacije više odgovara Fermi čipovima, a ne zaboravimo i kako je ovo s Nvidijine strane sponzoriran benchmark. Ipak, AMD je u svim testovima u prednosti nad GTX590 modelom. Najzanimljiviji su svakako odnosi snaga na najvišem, ekstremnom stupnju teselacije.

Lost Planet 2
1920x1200 @ 4xAA
MSI N590GTX 82,15    Radeon HD6990 @ 880 67,5    2x Radeon HD6970 66,95    Radeon HD6990 @ 830 64,9    GeForce GTX580 56,7    GeForce GTX570 49,1    Radeon HD6970 42,9      0 3 0 6 0 9 0



Bilo bi sasvim nelogično da u "The way its meant to be played" naslovu AMD na vrhu. GTX590 je ovdje neprikosnoveni vladar, sa gotovo 22% prednosti ispred HD6990 u bržem modu.

Mafia II
1920x1200 (AA On, AF 16x, Phsyx off)
MSI N590GTX 94    2x Radeon HD6970 90,7    Radeon HD6990 @ 880 87,7    Radeon HD6990 @ 830 85,4    GeForce GTX580 64,6    Radeon HD6970 61,1    GeForce GTX570 56,7      0 2 5 5 0 7 5 10 0



Mafia II bez fizike pokazuje kako je GTX590 ipak vrlo moćna kartica, tj. moćnija za oko 7% od HD6990.

Metro 2033
1920x1200 @ AAA, 16xAF
2x Radeon HD6970 52,083    Radeon HD6990 @ 880 49,433    Radeon HD6990 @ 830 48,228    MSI N590GTX 47,533    GeForce GTX580 29,672    Radeon HD6970 26,389    GeForce GTX570 24,772      0 2 0 4 0 6 0



S ovom i HD6990 karticom konačno možete uživati u maksimalnim detaljima Metroa 2033. To sasvim dovoljno govori o njihovim performansama, a u cijeloj je priči AMD-ov model za nekoliko postotaka ipak brži.

S.T.A.L.K.E.R. Call of Pripyat
1920x1200 @ 4xAA, 16xAF
2x Radeon HD6970 105,25    Radeon HD6990 @ 880 102    Radeon HD6990 @ 830 98,5    MSI N590GTX 89,25    GeForce GTX580 64    Radeon HD6970 57    GeForce GTX570 49,5      0 5 5 11 0



I S.T.A.L.K.E.R. je igra u kojoj se AMD-ove kartice bolje "osjećaju" i daju veći framerate. Tako je na 880MHz HD6990 za oko 15% brža od konkurentne GTX590.

Overclocking
Battlefield BC2 (19x12 @ 4xAA, 16xAF)
MSI N590GTX @ OC 142,522    MSI N590GTX 127,539    Radeon HD6990 @ OC 124,422    Radeon HD6990 @ 880 124,328    Radeon HD6990 @ 830 122,839      0 5 0 1 00 15 0
Lost Planet 2 (19x12 @ 4xAA)
MSI N590GTX @ OC 92,27    MSI N590GTX 82,15    Radeon HD6990 @ OC 71,3    Radeon HD6990 @ 880 67,5    Radeon HD6990 @ 830 64,9      0 2 5 5 0 7 5 10 0
Metro 2033 (19x12 @ AAA, 16xAF)
MSI N590GTX @ OC 52,911    Radeon HD6990 @ 880 49,433    Radeon HD6990 @ OC 48,961    Radeon HD6990 @ 830 48,228    MSI N590GTX 47,533      0 3 0 6 0
S.T.A.L.K.E.R. COP (19x12 @ 4xAA, 16xAF)
Radeon HD6990 @ OC 103    Radeon HD6990 @ 880 102    MSI N590GTX @ OC 100,25    Radeon HD6990 @ 830 98,5    MSI N590GTX 89,25      0 3 0 6 0 9 0 12 0



Lagani overclocking je donio u prosjeku 12% ubrzanja što uopće nije loše. No, tih 12% vam možda stvarno zatreba tek pri 2560x1600 ili višim rezolucijama.

Potrošnja
Idle (W)
Radeon HD6970 125    GeForce GTX570 130    GeForce GTX580 130    Radeon HD6990 @ 830 134    Radeon HD6990 @ 880 140    Radeon HD6990 @ OCCT 140    MSI N590GTX 170    2x Radeon HD6970 202      0 1 55 3 10 4 65 62 0
Load (W)
Radeon HD6970 358    GeForce GTX570 369    GeForce GTX580 411    Radeon HD6990 @ 830 482    Radeon HD6990 @ 880 531    MSI N590GTX 555    2x Radeon HD6970 599    Radeon HD6990 @ OCCT 615      0 1 55 3 10 4 65 62 0



Maksimalnu je potrošnju ove kartice gotovo pa nemoguće izmjeriti, a tipično u igrama troši između 500 i 550W. U onim najzahtjevnijim, tipa Metro, Call of Pripyat ili u mjerenom Bad Company-u 2 potrošnja u trenutcima raste i do iskazanih 555W. Konkurentnoj HD6990 u prilog ide ipak nešto niža potrošnja.

Temperatura
Idle (°C)
MSI N590GTX 39    Radeon HD6990 @ 830 42    Radeon HD6990 @ 880 42    Radeon HD6990 @ OCCT 42      0 2 5 5 0 7 5 10 0
Load (°C)
Radeon HD6990 @ 830 81    MSI N590GTX 83    Radeon HD6990 @ 880 84    Radeon HD6990 @ OCCT 91      0 2 5 5 0 7 5 10 0



Da je Nvidija napravila dobar posao s hladnjacima za seriju 5, bilo je vidljivo već s GTX570 i GTX580 modelima. Kartica je u radu začuđujuće tiha i time je u velikoj prednosti nad konkuretnom. Uz to, ni temperature drastično ne rastu a jedini slučaj kad nam je buka zasmatala je prilikom overclockinga. Tada se ventilator jače zavrti i postaje bučniji. No, i dalje je to manje bučno nego kod overclockirane HD6990.

Ukoliko na GTX590 i HD6990 kartice gledamo kao proizvode iz niše, tj. proizvode koji se neće prodati u puno komada tada možemo zaključiti kako će oni koji se ipak odluče za kupovinu imati težak izbor. Na Nvidijinu stranu prevaguje niže zagrijavanje, niža razina buke i podrška za Physx. Na AMD-ovu podrška za Eyefinity, nešto malo manja tipična potrošnja i malo niža cijena. O performansama je suvišno govoriti jer obje kartice imaju vrlo bliske i k tome odlične performanse, s tek malom prednošću na GTX590 strani. S 19x12 rezolucijom smo tek načeli njihove mogućnosti, i njihova se prava snaga vidi tek u multi-monitor situacijama. Cijena MSI-evog N590GTX modela na našem se tržištu kreće oko 5100 kuna (s PDV-om), a HD6990 modela oko 4800 kuna. Tristo je to kuna razlike, koju kupci ovih kartica neće previše gledati. Ono što bi im ipak moglo zasmetati je vrlo siromašan MSI-ev bundle, koji nije dostojan ni kartice od 2000 kuna. Na kraju, konačnu odluku (slatke muke) koji od ova dva modela kupiti ostavljamo kupcima. Mi ipak par postotaka više dajemo na stranu GTX590 modela zbog niže buke i Phsyx podrške. No, treba zapamtiti kako ova kartica nije namijenjea ekstremnijem overclockingu i kako će najsretnija biti na tvorničkim taktovima, ili malo iznad njih.
