MSI X299 SLI PLUS recenzija

Nakon jednomjesečne stanke, ponovno se vraćamo X299 pločama. Nakon testiranih ASRockovih, ASUS-ovih i Gigabyteovih ploča, ovaj put je na redu jedna MSI-eva. X299 SLI PLUS je cjenovno prihvatljiva ploča namijenjena Kaby Lake X i Skylake X procesorima, te workstation računalima. Naravno, zbog onoga SLI u svom imenu nije samo za workstatione, tj. radna računala neko može biti i za ona na kojima se igra. Opremljena je standardnim MSI-evim tehnologijama, dvostrukim LAN sučeljem, hladnjakom za M.2 SSD itd.

Ploča dolazi u klasičnoj kutiji unutar koje je dobro zaštićena od vanjskih mehaničkih utjecaja. S obzirom na cjenovnu klasu u kojoj se nalazi, na možemo očekivati naročito bogat bundle, koji se sastoji od:

• Korisničke upute
• Brzi vodič za instalaciju
• Naljepnica za označavanje kabela
• Medij s upravljačkim programima i aplikacijama
• dva SATA kabela
• 2-way SLI HB mostić
• Zaštita za stražnje I/O portove

Ploča je standardnog ATX formata (30.4 x 24.4 cm), te djeluje dosta zapunjeno. PCB je mat crni, a i ostali konektori i utori su crni, s tek pokojim izuzetkom sivog. Crnilo tu i tamo razbija pokoji svijetli element kao što je socket, metalni okviri oko PCIe x16 utora ili pak audio kondenzatori. Hladnjaci na VRM jedinici i PCH-u su također crne boje, a plastični pokrov na stražnjem I/O panelu i audio jedinici je sivo-crn. Ni malo dakle ovdje nema živosti, a čak je i RGB LED rasvjeta vrlo ograničena. Stoga je ovo prava workstation ploča koja ne treba biti iza kakvog kaljenog stakla u kućištu, nego iza pune metalne stranice.

Hladnjak na VRM jedinici je solidno dimenzioniran, premda se kao i onaj na PCH-u dosta zagrijava pri višim opterećenjima. Kod overclockinga je dakle nužno prisilno hladiti hladnjake, tj. osigurati dobar protok zraka preko cijele ploče. Layout je generalno dobar, no zamjeramo smještanje prvog M.2 utora tik ispod prvog PCIe x16 utora. To znači kako će ga grafička kartica definitivno pokriti, i kako će se SSD zagrijavati i više nego što je potrebno, unatoč činjenici kako ima aluminijski hladnjak, tj. M.2 Shield. Uz ovu primjedbu dodajemo još jednu na smještaj PCIe x1 utora koji su točno ispod "glavna" dva PCIe utora. Sve ostalo je pravilno raspoređeno, a svi su bitniji konektori uz rub ploče.

Specifikacije MSI X299 SLI PLUS Podržani procesori Supports Intel Core X-Series Processor Family for LGA2066 Socket Čipset Intel X299 Chipset Memorija Intel Core X-series Processors (6-core above CPU 78XX/79XX) • 8 x DDR4 memory slots, support up to 128GB • Quad channel memory architecture with the CPU that supports up to 4-channels DDR4** - X-series processor support DDR4 4133+(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/ 3400(OC)/3333(OC)/3200(OC)/3000(OC)/2933(OC)/2800(OC)/2667/2400/2133 MHz* Intel Core X-series Processors (4 core CPU i7-7740X/i5-7640X) • 4 x DDR4 memory slots, support up to 64GB* • Dual channel memory architecture with the CPU that supports up to 2-channels DDR4** - X-series processor support DDR4 4500+(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/ 3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200(OC)/3000(OC)/2933(OC)/2800(OC)/2667/2400/2133 MHz* • Supports Intel® Extreme Memory Profile (XMP) Utori za proširenja • 4 x PCIe 3.0 x16 slots - Support x16/x16/x8 mode with the 44-lane CPU. - Support x16/x8/x4 modes with the 28-lane CPU. - Support x8/x8/x0, x8/x4/x4 modes with the 16-lane CPU. • 2 x PCIe 3.0 x1 slots Multi-VGA podrška • Supports NVIDIA SLI Technology • Supports AMD CrossFire Technology LAN • 1 x Intel I219-V Gigabit LAN controller • 1 x Intel I211 Gigabit LAN controller Audio • Realtek ALC1220 Codec - 7.1-Channel High Definition Audio - Supports S/PDIF output Storage • Intel X299 Chipset • 8 x SATA 6Gb/s ports • 2 x M.2 slot (Key M) - Supports up to PCIe 3.0 x4 and SATA 6Gb/s - M2_1 slot supports 2242/ 2260 /2280 storage devices - M2_2 slot supports 2242/ 2260 /2280/ 22110 storage devices - Supports Intel Optane Memory Ready for all M.2 slots • 1 x U.2 port - Supports PCIe 3.0 x4 NVMe storage • Supports Intel Smart Response Technology for Intel Core processors- Supports RAID 0, RAID1, RAID 5 and RAID 10 for SATA storage devices - Supports RAID 0 and RAID1 for M.2 PCIe storage devices USB • ASMedia ASM3142 Chipset - 3 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) ports (1 Type-A port and 1 Type-C port on the back panel, 1 Type-C port available through the internal USB connector) • ASMedia ASM1074 Hub - 3 x USB 3.1 Gen1 (SuperSpeed USB) ports on the back panel • Intel X299 Chipset - 5 x USB 3.1 Gen1 (SuperSpeed USB) ports (1 Type-A port on the back panel, 4 ports available through the internal USB connectors) - 8 x USB 2.0 (High-speed USB) ports (4 Type-A ports on the back panel, 4 ports available through the internal USB connectors) BIOS 2 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information. Format Extended ATX Form Factor 12 inch x 10.7 inch ( 30.5 cm x 27.2 cm ) X-SHAPED PCB Interni I/O portovi - 1 x 24-pin ATX main power connector - 1 x 8-pin ATX 12V power connector - 8 x SATA 6Gb/s connectors - 2 x USB 2.0 connectors (supports additional 4 USB 2.0 ports) - 2 x USB 3.1 Gen1 connectors (supports additional 4 USB 3.1 Gen1 ports) - 1 x USB 3.1 Gen2 Type-C port - 1 x 4-pin CPU fan connector - 1 x 4-pin Water Pump connector - 4 x 4-pin system fan connectors - 2 x Front panel connectors - 1 x Front panel audio connector - 1 x RGB LED connector - 1 x TPM module connector - 1 x Virtual RAID on CPU connector - 1 x Thunderbolt add-on card connector

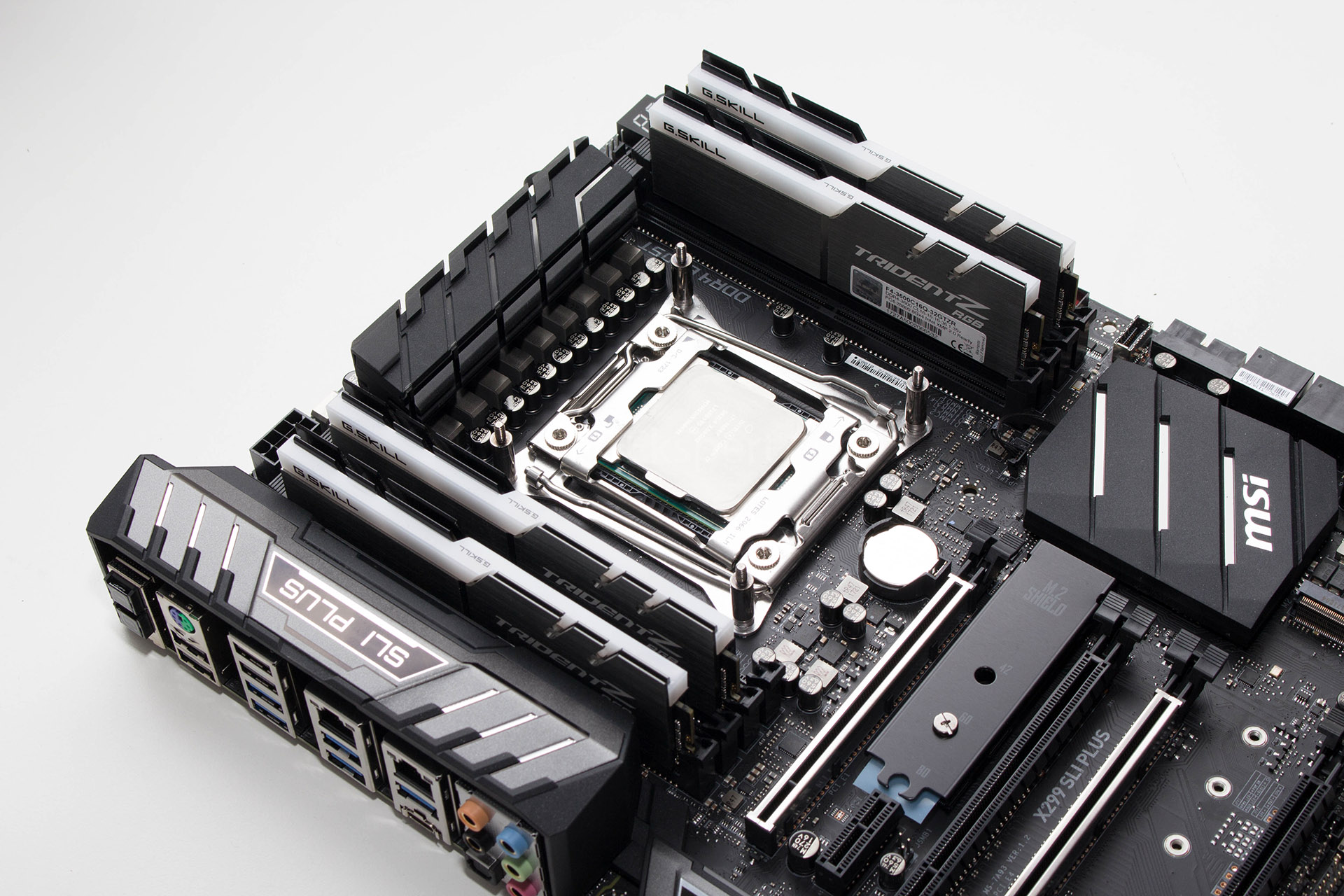

Ploča je napravljena s Military Class 6 komponentama napojne jedinice, što uključuje Titanium Choke II i Dark Choke (prigušnice), Dark Cap kondenzatore, a tu je i zaštita od vlage, visoke temperature, ESD i EMI zaštite, te zaštita strujnih krugova osiguračima. Steel Armor uključuje pojačane lemove na PCIe konektorima, metalne zaštite za njih, a i M.2 Shield. Oko LGA2066 socketa je smješteno osam memorijskih utora pa je prostor malo ograničen i veći hladnjaci s vanjskim ventilatorima će imati problema (Noctua D15 npr.), jer će stršati iznad hladnjaka. Najbolja rješenja i zbog termalnih performansi i zbog prostora su AiO vodena hlađenja, a jedino na što treba paziti je osiguravanje protoka zraka preko VRM hladnjaka i RAM modula.

U ovisnosti o procesoru ploča podržava maksimalnih 128 GB memorije (Skylake-X) i brzine 4.500 MHz pri overclockingu (Kaby Lake-X), a kao i uvijek, najprije popunjavamo vanjske utore. Na ovom se dijelu ploče standardno nalazi i 24-pinski utor za napajanje (8-pinski je iza VRM hladnjaka), a tu su i dva 4-pinska konektora za ventilatore (ukupno ih je na ploči šest), LED dijagnostika, te interni USB 3.0 i USB 3.1 utori.

Audio jedinica se nalazi na odvojenom dijelu PCB-a, u glavnoj je ulozi Realtekov ALC1220 8-kanalni Codec, uz dodatak dediciranog pojačala za slušalice i Chemi-Conovim audio kondenzatorima za "topliji" zvuk. Sa softverske je strane tu Audio Boost 4 tehnologija. LAN povezivost je odlična s dva Intelova gigabitna kontrolera - I219-V i I211, potpomognutih s Network Manager softverom za prioritiziranje prometa. PCIe 3.0 x16 utora su četiri, a u ovisnosti o procesoru podržavaju x16/x16/x8 (44-lane CPU) ili x16/x8/x4 (28-lane CPU), te x8/x8/x0 modove (16-lane CPU). Na ploči su i va PCIe x1 utora s tim da su oba prvi praktički neupotrebljiva ako koristimo grafičke kartice u prvom i drugom slotu. Raspored konektora na donjoj strani ploče je standardan uz pridodane im Power i Reset tipke.

Kao što smo spomenuli, ploča ima i dva M.2 utora. Gornji podržava uređaje do 80 milimetara dužine, a donji do 110 i oba imaju podršku za Optane diskove te PCIe 3.0 x4 NVMe. Oba slota dijele resurse sa U.2 i SATA portovima pa tu treba konzultirati korisničke upute kod instalacije. Uz šest horizontalnih SATA portova, ploča ima i dva vertikalna koji su odmah ispod U.2 utora. Desno od SATA portova se nalazi X299 PCH i on je pokriven crnim aluminijskim hladnjakom. Pri dugotrajnim visokim opterećenjima se hladnjak dosta zagrije pa ga nije loše prisilno hladiti strujanjem zraka.

Stražnji je I/O panel lijepo popunjen:

• 1 x Clear CMOS button
• 1 x BIOS FLSAHBACK+ button
• 1 x PS/2 keyboard/ mouse combo port
• 1 x BIOS FLASHBACK+ port
• 4 x USB 2.0 Type-A ports
• 1 x BIOS FLASHBACK+ port
• 4 x USB 3.1 Gen1 Type-A ports
• 2 x LAN (RJ45) ports
• 1 x USB 3.1 Gen2 Type-A port
• 1 x USB 3.1 Gen2 Type-C port
• 5 x OFC audio jacks
• 1 x Optical S/PDIF OUT connector

USB utora na ploči ima pregršt - 5x USB 3.1 Gen 1 (USB 3.0) i 8x USB 2.0 iz X299 čipseta, tri USB 3.1 Gen 2 (Type A i Type C na stražnjem panelu i Type C preko internog konektora) iz ASM3142 čipa, te tri USB 3.1 Gen 1 porta na stražnjem panelu iz ASM1074 hub-a.

Rasvjeta na ploči nije naročito bogata i u skaldu je s njezinom workstation namjenom, kamo ju sam proizvođač svrstava. Ipak, moda se mora pratiti pa je MSI decentno ugradio rasvjetu u VRM hladnjak. Kontrola je putem softvera, a efekti su razni.

UEFI sučelje je standardnog MSI layouta koji nam se ne sviđa previše - ASRock, Asus i Gigabyte to ipak rade malo bolje. Bilo kako bilo, jednom kada se snađete vidjet će te kako je prepuno opcija za tweaking i overclocking. Softverska je podrška standardno solidna kod MSI-a, a vrijedi spomenuti kako uz ploču dolazi i šezdeset dnevna licenca za Vegas Pro softver koja nadopunjuje workstation namjenu ploče.

Test sistem

Test sistem :: Hardware Matična ploča MSI X299 SLI PLUS Procesor Intel i7-7800X (zahvala UZIShopu) Memorija G.Skill Trident Z RGB 4x 8GB 3.600 MHz CL16 F4-3600C16Q-32GTZR Grafičke kartice XFX Radeon RX580 Zvučna kartica On Board Napajanje Superflower Leadex Platinum 1200W SSD Patriot Hellfire M.2 SSD 240 GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 DirectX verzija 12 AIDA64 Engeneer 5.90.4200 PCMark 8 (Conventional) & 10 3DMark TimeSpy Cinebench v.15 wPrime 2.0 1024M

Način testiranja

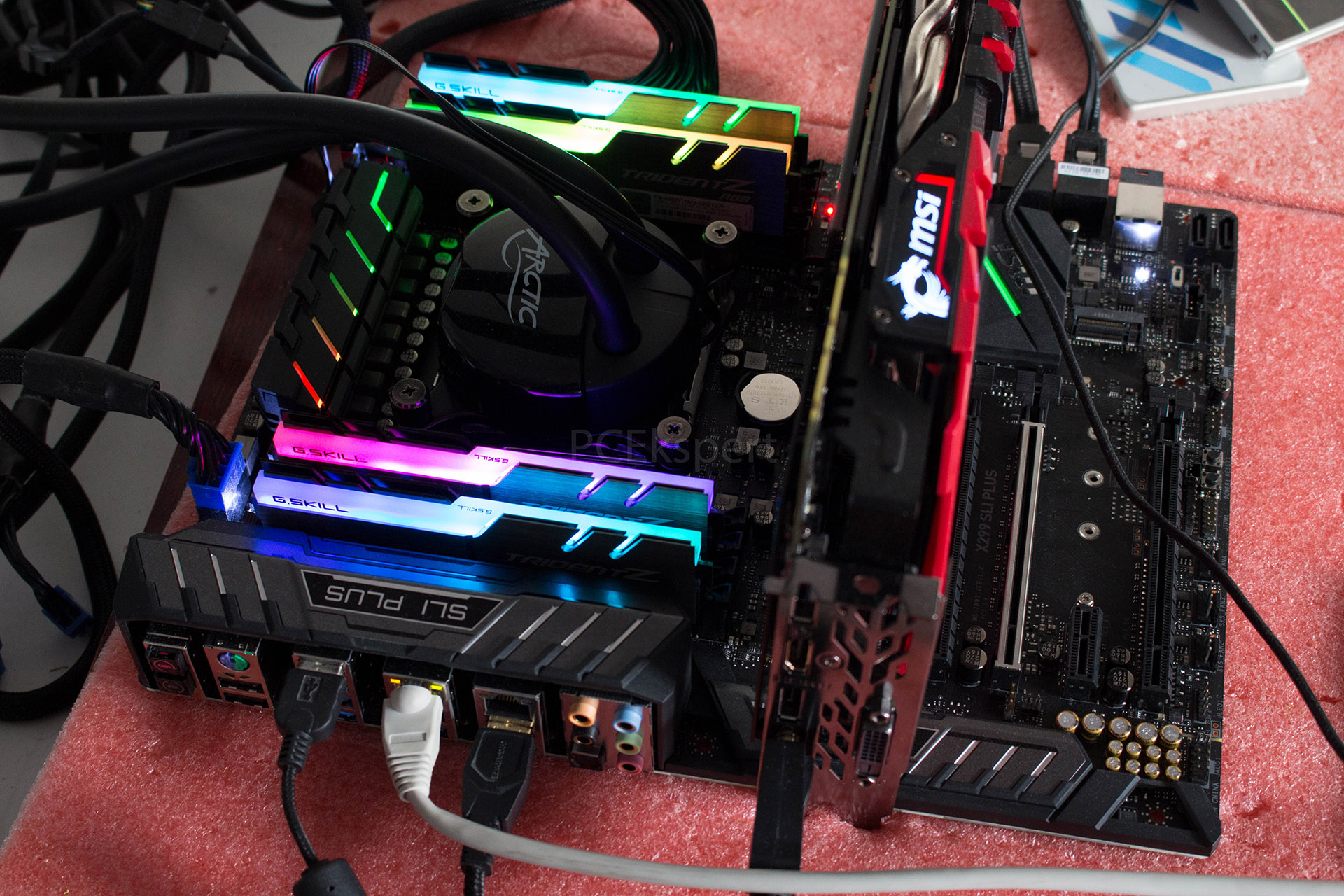

Ploču smo testirali s i7-7800X procesorom, koji je hladio Arcticov Liquid Freezer 240, a tu je bila i G.Skillova F4-3600C16Q-32GTZR memorija, MSI GTX1070 Ti kartica itd. Usporedili smo ju sa svim do sada testiranim X299 pločama. Izvrtjeli smo uobičajene benchmarke, testirali propusnost memorije, općenite performanse s 3DMarkovima, kao i par grafičkih testova. Ploča je radila stabilno i nikakvih problema u radu nije bilo. Standardno, VRM jedinica se dosta zagrijavala. I zato savjet, pri gradnji HEDT računala baziranog na X299 pločama je potrebno voditi brigu o protoku zraka, dobrom menadžmentu kabela i općenito o dobrim termalnim sposobnostima kućišta. To vrijedi i za 6 i 8-jezgrene proceosre, a pogotovo kada se ide na 10+ jezgri. Overclocking

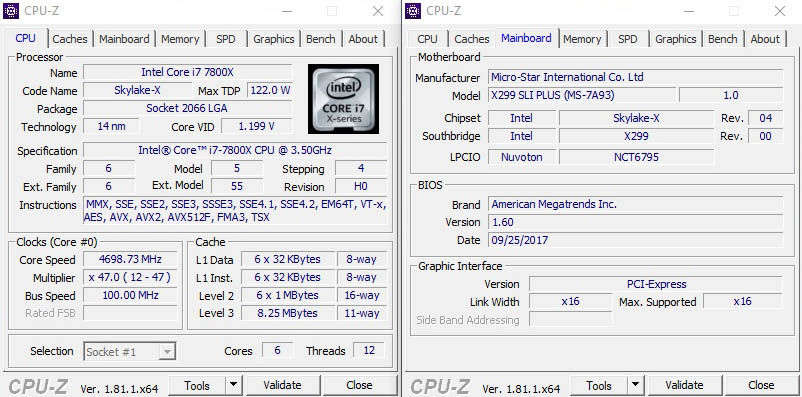

Kao i ranije, overclockirali smo ručno uz podizanje napona na 1.2 V i množitelja na 47x. Procesor je bio apsolutno stabilan na 4.7 GHz, no iznad toga više nije išlo. Time ova ploča ni malo ne odstupa od konkurencije. Zagrijavanje VRM jedinice je visoko i potrebno ju je prisilno hladiti.

Futuremark [ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="ASUS PRIME X299-A,Gigabyte X299 Aorus Gaming 3,ASRock X299 Gaming i9,ASRock Fatal1ty X299 Gaming K6,ASUS Rampage VI Apex,ASUS STRIX X299-E Gaming,MSI X299 SLI PLUS,ASUS TUF X299 Mark I" values="4702,4700,4692,4676,4664,4650,4551,4505" colors="blue,blue,blue,blue,blue,blue,red,blue" height="500" min="0"] [ichart headers="ID,Score" title="PCMark 10" htitle="Score"  labels="ASUS TUF X299 Mark I,ASUS PRIME X299-A,ASRock X299 Gaming i9,ASRock Fatal1ty X299 Gaming K6,ASUS Rampage VI Apex,ASUS STRIX X299-E Gaming,Gigabyte X299 Aorus Gaming 3,MSI X299 SLI PLUS" values="6073,6042,5995,5991,5979,5966,5959,5748" colors="blue,blue,blue,blue,blue,blue,blue,red" height="500" min="0"] PCMark-ovi mjere općenite performanse sistema. I dok se osmica bazira na workloadovima na Windows 7 i 8 sistemima, desetka je prešla na modernije no i istovremeno open source programe, pa su tako i Adobe testovi nestali baš kao i Microsoftovi. Unatoč činjenici kako je ova ploča testirana s jačom grafičkom karticom (GTX1070Ti), a ostale sa slabijom (RX580), rezultati i nisu nešto naročiti. PCMarkovima očito i nisu toliko bitne performanse grafike. CPU testovi [ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)"  labels="ASRock Fatal1ty X299 Gaming K6,MSI X299 SLI PLUS,ASRock X299 Gaming i9,Gigabyte X299 Aorus Gaming 3,AASUS TUF X299 Mark I,ASUS Rampage VI Apex,ASUS PRIME X299-A,ASUS STRIX X299-E Gaming" values="1305,1304,1302,1301,1281,1273,1264,1257" colors="blue,red,blue,blue,blue,blue,blue,blue" height="500" min="0"] [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="ASRock Fatal1ty X299 Gaming K6,ASRock X299 Gaming i9,Gigabyte X299 Aorus Gaming 3,ASUS PRIME X299-A,MSI X299 SLI PLUS,ASUS TUF X299 Mark I,ASUS Rampage VI Apex,ASUS STRIX X299-E Gaming" values="125.569,125.599,125.607,126.153,126.574,127.969,128.04,128.11" colors="blue,blue,blue,blue,red,blue,blue,blue" height="500" min="0"] U Cinebenchu na drugom mjestu, a u wPrime-u na petom, ova se ploča svrstava u prosjek. No, razlike ionako nisu velike da bi ih ozbiljno shvatili. Memorijska propusnost [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="ASUS TUF X299 Mark I,ASUS PRIME X299-A,ASUS Rampage VI Apex,MSI X299 SLI PLUS,ASUS STRIX X299-E Gaming,Gigabyte X299 Aorus Gaming 3,ASRock Fatal1ty X299 Gaming K6,ASRock X299 Gaming i9" values="70829,69627,68828,68038,67408,64221,63172,62300" colors="blue,blue,blue,red,blue,blue,blue,blue" height="500" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="ASUS Rampage VI Apex,ASUS TUF X299 Mark I,ASUS STRIX X299-E Gaming,ASUS PRIME X299-A,MSI X299 SLI PLUS,Gigabyte X299 Aorus Gaming 3,ASRock X299 Gaming i9,ASRock Fatal1ty X299 Gaming K6" values="81370,81293,79943,79719,78910,75540,71038,60663" colors="blue,blue,blue,blue,red,blue,blue,blue" height="500" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="ASUS PRIME X299-A,MSI X299 SLI PLUS,ASUS Rampage VI Apex,ASUS STRIX X299-E Gaming,ASUS TUF X299 Mark I,Gigabyte X299 Aorus Gaming 3,ASRock X299 Gaming i9,ASRock Fatal1ty X299 Gaming K6" values="67462,65346,64024,63154,62853,62710,59807,55025" colors="blue,red,blue,blue,blue,blue,blue,blue" height="500" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASUS PRIME X299-A,Gigabyte X299 Aorus Gaming 3,ASUS Rampage VI Apex,ASUS STRIX X299-E Gaming,ASRock Fatal1ty X299 Gaming K6,ASUS TUF X299 Mark I,ASRock X299 Gaming i9" values="64.5,64.7,67.8,68.7,72.9,76.1,76.6,80.4" colors="blue,red,blue,blue,blue,blue,blue,blue" height="500" min="0"] U prva dva testa prosjek, a u druga dva je izbila na drugo mjesto. Posebno bitan je zadnji test s niskim pristupnim vremenom radnoj memoriji.

MSI X299 SLI PLUS je najjeftinija X299 ploča koju smo do sada testirali i trenutno u Hrvatskoj košta oko 1.750 kuna pa na više. Povoljna je to ulaznica u Intelov HEDT svijet, a samo je pitanje koji procesor s njom upariti. Po nama, smisla jedino ima 8-jezgreni Skylake-X, tj. i7-7820X jer je sve do njega pokriveno sa Z370 platformom i i7-8700K procesorom. HEDT platforma donosi više propusnosti, veći broj PCIe stazica i procesore s više jezgri, pa će mnogi posegnuti za njom, pogotovo oni koji žive od rada na računalu. Za takve je MSI osigurao i probnu licencu Vegas Pro softvera za obradu videa, a i ovu ploču reklamiraju za radne stanice. Od opreme je sve, manje više tu, i ništa bitno ne fali. Ujedno, ništa nije ni opremljenija od standardnih Z370 ploča pa i to treba imati na umu. Ima nekoliko nelogičnosti u layoutu, sa smještajem M.2 utora i PCIe x1 utora, no sve je ostalo na svom mjestu. Ploča je kvalitetno napravljena, ima dobru napojnu jedinicu i dobar overclocking potencijal. Hladnjake treba prisilno hladiti, jer se kao i na svakoj ovakvoj X299 ploči dosta griju. Za kraj joj dajemo preporuku zbog povoljne cijene i solidne MSI-eve kvalitete izrade.
