MSI Z370 Gaming Pro Carbon AC recenzija

MSI trenutno u ponudi ima trinaest Z370 ploča, a po cijeni je ova Gaming Pro Carbon AC druga. Iznad nje je samo još Godlike Gaming. MSI je Z370 ploče malo izmijenio u odnosu na Z270, no promjene su više kozmetičke naravi. Jasno je kako nisu mogli ponuditi nešto značajno i nešto novo, jer je i Coffe Lake donio vrlo malo toga novoga u odnosu na Skylake procesore. Ipak, ove ploče i procesore ionako najčešće neće kupovati vlasnici Z270 modela, nego onih starijih.

S obzirom na to da je ploča iz gornjeg segmenta MSI-eve ponude i oprema koja dolazi i nije naročito izdašna, pa u kutiji ploču samo nalazimo i:

• Korisničke upute (slikovne upute za brzu instalaciju i deblja knjižica s detaljnim uputstvima)
• Naljepnice za označavanje kabela
• 4x SATA 6 Gbps kabela
• Produžni kabel za RGB LED trake (3-pin)
• 1x SLI HB Bridge M
• Y kabel za RGB LED trake (4-pin)
• Corsair HD RGB LED kabel
• Zaštita za stražnje I/O portove
• Medij s upravljačkim programima
• WiFi AC kartica (Intel 8265)

Uvođenje RGB LED osvjetljenja (koje se može i ugasiti), na matične ploče nam se jako sviđa, jer je to značilo i prestanak ukrašavanja s razno raznim "kičerajem" kod određenih proizvođača. Sada su svi uveli jednostavnije, najčešće dvobojne dizajne pa je takav slučaj i kod MSI-a. PCB je mat crni, a elementi na ploči su sivo-crni i zapravo je jedini tračak prošlih vremena karbonski dizajn plastičnih površina po kojem ploča uostalom i dobila ime. Na standardnim se ATX dimenzijama prostiru tipični elementi za jednu ploču srednjeg tržišnog segmenta, a i layout je solidan te nema većih nelogičnosti.

Hladnjaci VRM jedinice su solidno dimenzionirani i premda djelomično pokriveni plastikom, zapravo vrlo dobro rade svoj posao. Tek kada krenemo s overclockingom i forsiramo svih šest jezgara 8700K procesora na 5.0 GHz, se hladnjaci zagriju do te mjere da ih je potrebno prisilno hladiti, tj. osigurati nekakav protok zraka preko njih. I onaj na PCH-u, odnosno Z370 čipu je solidnih dimenzija i adekvatno ga hladi. MSI je kod ovih jačih modela Z370 ploča ugradio i pasivni hladnjak za M.2 SSD-e što svakako pozdravljamo. Uz to, M.2 socket je smješten iznad prvog PCIe utora pa je i posao hlađenja SSD-a lakši.

Specifikacije MSI Z370 GAMING PRO CARBON AC Podržani procesori Supports 8th Generation Intel Core Processors, and Intel Pentium and Celeron Processors for Socket LGA1151 Čipset Intel Z370 Memorija • 4 x DDR4 memory slots, support up to 64GB - Supports DDR4 4000+(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2667/ 2400/ 2133 MHz Memory • Supports Dual-Channel mode • Supports non-ECC, un-buffered memory • Supports Intel® Extreme Memory Profile (XMP) Utori za proširenja • 3 x PCIe 3.0 x16 slots (support x16/x0/x4, x8/x8/x4 modes) • 3 x PCIe 3.0 x1 slots Multi-VGA podrška Supports NVIDIA 2-Way SLI Technology Supports AMD 3-Way CrossFireX Technology LAN LAN:Intel I219VWiFi: • Intel Dual Band Wireless-AC 8265 card - Supports Wi-Fi 802.11 a/b/g/n/ac, dual band (2.4GHz, 5GHz) up to 867 Mbps speed. - Supports Dual Mode Bluetooth 2.1, 2.1+EDR, 3.0, 4.0, BLE, 4.2 Audio • Realtek ALC1220 Codec - 7.1-Channel High Definition Audio - Supports S/PDIF output Storage • Intel Z370 Chipset • 6 x SATA 6Gb/s ports • 2 x M.2 slots (Key M) - Support up to PCIe 3.0 x4 and SATA 6Gb/s - Support PCIe 3.0 x4 NVMe U.2 SSD with Turbo U.2 Host Card - M2_1 slot supports 2242/ 2260 /2280/ 22110 storage devices - M2_2 slot supports 2242/ 2260 /2280 storage devices - Intel Optane Memory Ready for all M.2 slots • Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices • Supports RAID 0, RAID 1 for M.2 PCIe storage devices* * M.2 PCIe RAID volume can be created with M.2 GENIE. USB • ASMedia ASM3142 Chipset - 1 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Type-C port on the back panel - 1 x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Type-A port on the back panel• Intel Z370 Chipset - 8 x USB 3.1 Gen1 (SuperSpeed USB) ports (4 Type-A ports on the back panel, 4 ports available through the internal USB connectors) - 6 x USB 2.0 (High-speed USB) ports (2 Type-A ports on the back panel, 4 ports available through the internal USB connectors) BIOS 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information. Format • 12 in. x 9.6 in. (30.4 cm x 24.3 cm) • ATX Form Factor

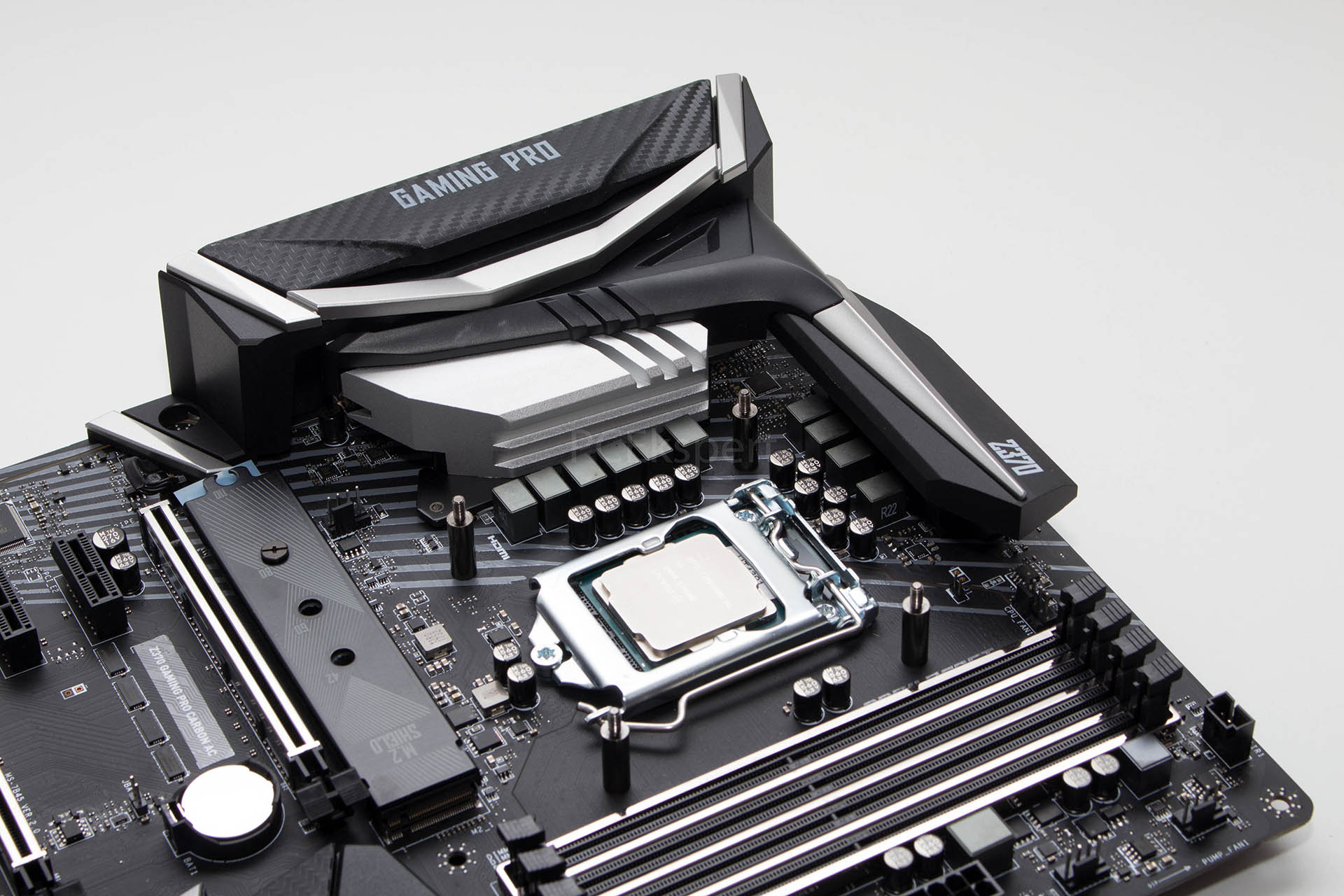

Napojna jedinica je 8 + 2 fazne konstrukcije s digitalnim kontrolerom i dovoljno je robusna za oveclocking šestjezgrenih Coffee Lake procesora. I hlađenje je, kao što smo utvrdili sasvim solidno dimenzionirano, pa tek kod overclockinga dolazi do malo primjetnijeg zagrijavanja. Plastični pokrov preko stražnjeg I/O, koji se širi i preko hladnjaka malo opstruira ispuštanje topline, ali i smeta vanjskim ventilatorima velikih procesorskih hladnjaka. Inače, oko socketa je ostavljeno dovoljno mjesta i s većinom hladnjaka ne bi trebalo biti problema.

Desni gornji dio ploče je popunjen s DIMM utorima koji imaju metalna ojačanja i po dvije kopče svaki, što više volimo nego sisteme s jednom kopčom. Pored DIMM utora nalazimo i interni USB 3.0 utor, zatim 24-pinski ATX utor, dva 4-pinska konektora za ventilatore (Sys + Pump), EZ Debug LED dijgnostiku te JCorsair header za njihove LED stripove za memoriju (+5V).

Donji lijevi dio ploče je rezerviaran za audio jedinicu u čijem srcu je Realtekov ALC1220 osamkanalni CODEC, a oko njega su smješteni i audio kondenzatori, pojačalo za slušalice, a ugodnijem zvučnom iskustvu doprinose i pozlaćeni konektori. Sa softverske strane je tu Nahimic 2+ koji donosi opcije kao što su Virtual Surround, Sound Tracker, Smart Loudness, Voice Clarity, Bass Boost i Voice Sharper. Oko audio jedinice koja je na odvojenom dijelu PCB-a su smještene RGB LED-ice koje su dio Mystic Light osvjetljenja. Veza sa svijetom se ostvaruje putem Intelovih mrežnig rješenja žičanim i bežičnim putem. Za žičani dio je zadužen poznati I219-V s Bandwidth Management-om, a bežični je Intelova WiFi-AC 8265 kartica koja je dual band, a ujedno podržava i Bluetooth 4.2. Tri su PCIe slota koji rade u modovima x16/x0/x4 ili x8/x8/x4, a podržavaju 2-way SLI i 3-way CrossFire polja grafičkih kartica pa otud ploča s pravom nosi onaj Gaming naziv. Uz njih, tu su još tri PCIe x1 utora, ali i dva M.2 od kojih gornji podržava 22110 uređaje te dolazi s hladnjakom.

Donji dio je uobičajeno popunjen s različitim konektorima, a tu nalazimo i headere za LED osvjetljenje, tipku za LED DEMO opciju, ali i pomalo nespretno postavljena dva vertikalna SATA utora. PCH je pokriven s velikim hlandjakom, koji je dovoljno nizak i ničemu ne smeta.

Stražnji I/O panel je zadovoljavajuće bogat, a sastoji se od:

• 1 x PS/2 keyboard/ mouse combo port
• 2 x USB 2.0 Type-A ports
• 1 x DisplayPort port
• 1 x USB 3.1 Gen2 Type-A port
• 1 x USB 3.1 Gen2 Type-C port
• 4 x USB 3.1 Gen1 Type-A ports
• 1 x HDMI port
• 1 x LAN (RJ45) port
• 5 x OFC audio jacks
• 1 x Optical S/PDIF OUT connector

Najzanimljiviji su svakako USB 3.1 Gen 2 portovi u Type A i Type C obliku, a MSI kao što vidimo nije odustao od legacy porta PS/2 koji je u kombo varijanti ovdje. USB konektora na ploči ima sasvim dovoljno (što internih što eksternih) i možda jedino fali interni USB 3.1, jer se sve više kućišta pojavljuje s tim konektorom. SATA portova je 4 smješteno horizontalno, i dva vertikalno što je dovoljno za većinu korisnika, koji ionako sve više koriste i M.2 sockete, barem za sistemske diskove.

UEFI sučelje je klasično za MSI. Neki ga vole, neki ne, a mi spadamo u ove druge. Nije da mu u osnovi nešto fali, no izgled Advanced sučelja i kretanje po menijima nam nikada nije sjelo. to konkurencija bolje radi. Ipak, opcija za tweaking i overclocking ne nedostaje, a i naponi su izdašni pa će i za ekstremne overclockere tu biti posla.

Mystic Light RGB LED osvjeteljenje je podijeljeno u tri zone - auto, PCH i desna strana ploče gdje se LED-ice nalaze na donjoj strani. Osvjetljenjem se upravlja softverski, a moguće je odabrati jedan od 17 efekata (i putem pametnog telefona). Jasno, sve skupa je moguće i kompletno isključiti.

Test sistem

Test sistem :: Hardware Matična ploča MSI Z370 Gaming Pro Carbon; BIOS: A13 Procesor Intel i7-8700K Memorija G.Skill Trident Z 2x 8GB 3.200 MHz CL16 Grafičke kartice ASUS Radeon DUAL RX580 Zvučna kartica On Board Napajanje Superflower Leadex Platinum 1200W SSD Patriot Hellfire M.2 SSD 240 GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 DirectX verzija 12 AIDA64 Engeneer 5.90.4200 PCMark 8, Conventional & 10 3DMark TimeSpy Cinebench v.15 TrueCrypt v.7.1 wPrime 2.0 1024M

Način testiranja

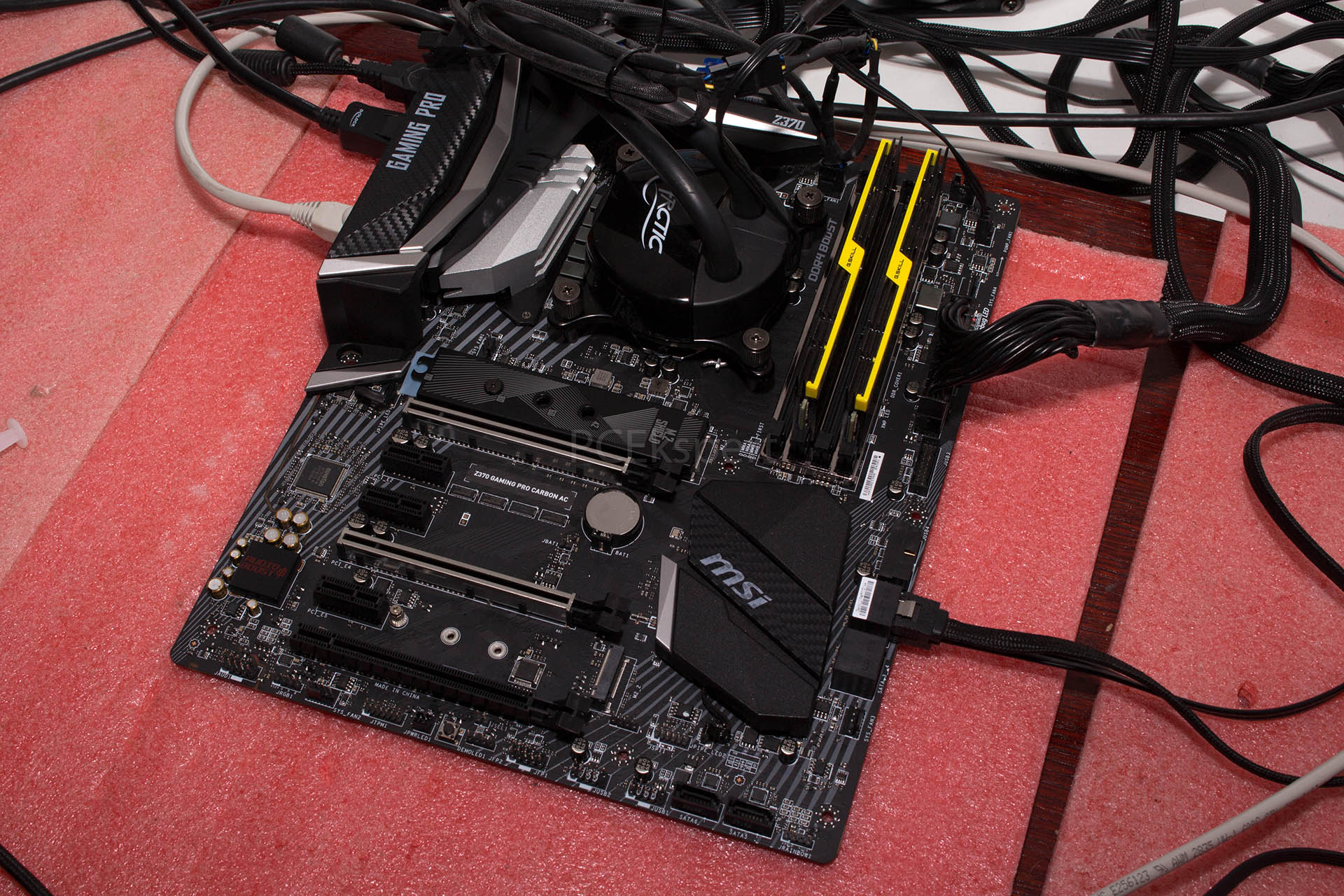

Kao i ranije testirane Z370 ploče i ovu smo testirali uz pomoć Intelovog i7-8700K procesora, Arcticovog Liquid Freezera 240, G.Skillove Trident Z F4-3200C15D-16GTZKY memorije, Asusove Radeon Dual RX580 kartice itd. Izvrtjeli smo iste benchmarke kao i u ranijim recenzijama, no za usporedbu smo s drugim pločama morali ručno podići sve jezgre na 4.7 GHz, jer ova ploča podizanjem XMP profila ne forsira Core Enhancement, nego radi prema Intelovim preporukama. Overclocking

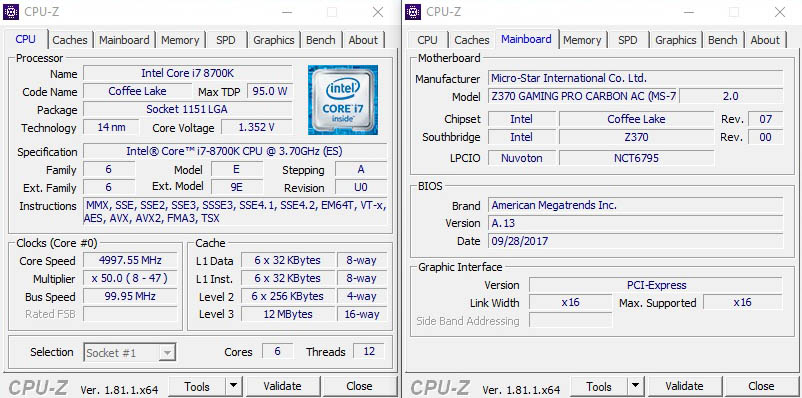

Overclocking smo odradili ručno i utvrdili kako je kao i ranije procesoru dovoljno dati oko 1.35-1.36 V za 5.0 GHz, pri čemu je bio potpuno stabilan i nakon dugotrajnih testova stabilnosti. Kao i na drugim pločama, frekvencija od 5.1 GHz je moguća za izvršiti testove, no sistem nije stabilan i potrebno je moćnije hlađenje (ili delid).

Futuremark [ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Asus ROG STRIX Z370-F Gaming,MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Gaming 7,Gigabyte Z370 Aorus Ultra Gaming" values="5041,5001,4952,4942" colors="blue,red,blue,blue" height="300" min="0"] PCMark mjeri općenite performanse sistema. S obzirom na to da ova ploča ne forsira maksimalni takt na svim jezgrama, još jednom napominjemo kako su svi ovi rezultati dobiveni ručnim forsiranjem svih jezgri na 4.7 GHz. Rezultati koje ova ploča defaulno (uz učitan XMP profil), postiže su niži i spomenut ćemo ih u tekstu. U slučaju PCMarka 8 je forsirani rezultat vrlo solidan i samo je STRIX brža, a defaultni je 4.725. CPU testovi [ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7" values="1546,1537,1536,1535" colors="blue,blue,orange,blue" height="300" min="0"] [ichart headers="ID,Score" title="True Crypt v7.1" htitle="Score (GB/s)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Gaming 7" values="8.7,8.7,8.6,8.6" colors="purple,purple,red,purple" height="300" min="0"] [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Gaming 7" values="106.855,106.922,106.999,107.008" colors="blue,blue,orange,blue" height="300" min="0"] Ponovno, svi su ovi rezultati postignuti ručnim forsiranjem kako bi ih mogli usporediti s drugim pločama, pri čemu vidimo kako su rezultati vrlo bliski. Kada pogledamo defaultne rezultate oni izgledaju ovako:

• Cinebench: 1425 cb
• TrueCrypt: 8.1 GB/s
• wPrime: 116.28 sec

Memorijska propusnost [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="MSI Z370 Gaming Pro Carbon AC,Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7" values="46710,46472,46312,45840" colors="red,blue,blue,blue" height="300" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Gaming 7,MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Ultra Gaming" values="47092,46596,46170,45225" colors="purple,purple,red,purple" height="300" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Gaming 7,Gigabyte Z370 Aorus Ultra Gaming" values="41921,41093,40888,40887" colors="red,blue,blue,blue" height="300" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7,Asus ROG STRIX Z370-F Gaming" values="44.6,45.1,45.6,47.9" colors="red,purple,purple,purple" height="300" min="0"] Memorijse su performanse vrlo dobre, a pogotovo latencija koja je najniža od testiranih ploča.

S cijenom od oko 1.700 kuna u domaćim informatičkim trgovinama, ova se ploča za kupce direktno bori s ASUS ROG STRIX Z370-F Gaming i Gigabyte Z370 Ultra Gaming pločama. U odnosu na njih ima jednu veliku komparativni prednost - WiFi AC karticu. S obzirom na to da takve kartice, kada se kupuju zasebno, koštaju oko 300 kuna onda slobodno možemo reći kako je Carbon u velikoj prednosti. Istina, STRIX i Ultra, imaju nešto bogatiji bundle, bolji softver i bolje UEFI sučelje, no u svemu ostalom su vrlo slične. S druge strane, i Asus i Gigabyte odmah forsiraju maksimum iz procesora pa su brže, a što je bitno samo kod kupaca koji ne znaju ručno overclockirati. Krajnji odabir stoga ostaje na kupcu, no ne može se poreći kako je Gaming Pro Carbon vrlo primamljiva.
