Uvod
Nasljednik Noctuinog prethodnog top-modela zračnih hladnjaka za procesore donosi više novosti, koje bi trebale omogućiti tiši i učinkovitiji rad. Tako NH-D15 G2 naspram starog modela NH-D15 ima osam toplovodnih cijevi umjesto šest, ima bazu veće površine, te modernije ventilatore, ili bolje reći moderniji par ventilatora, jer je bitno to što ovi ventilatori dolaze u paru, o čemu više nešto kasnije. No, to nije sve - NH-D15 G2 zapravo dolazi u tri izvedbe, "intenziteta" konveksne zakrivljenosti baze, odnosno pločice koja naliježe na heat spreader procesora.
Naime, procesori nisu nužno posve ravni ili možda ne ostaju jednako zakrivljeni kroz vrijeme pa bi krivulja baze hladnjaka koja odgovara upravo vašem procesoru mogla omogućiti bolje odvođenje topline s njega, zbog boljeg kontakta baze hladnjaka i metalnog pokrova procesora za odvođenje topline, odnosno IHS-a (
integrated heat spreader).
Tri izvedbe ovog hladnjaka su standardna, bez dodatne oznake, zatim HBC izvedba (high base convexity), koja ima jače zakrivljenu bazu od standardne, te LBC izvedba, s najslabije zakrivljenom bazom. Da, i standardna baza ima određenu konveksnu zakrivljenost (blago je izbočena u sredini, ispupčena), jer su procesori često blago konkavni (udubljeni), pogotovo ako su u
socketu, pod pritiskom mehanizma za prihvat procesora (ILM - internal loading mechanism).
Generalno gledano, standardna izvedba namijenjena je svim procesorima, HBC izvedba je bolja za Intelove procesore s LGA1700 ležištem i ne preporuča se za AMD-ove AM4/AM5 procesore, dok se LBC izvedba preporuča za AMD-ove AM4/AM5 procesore i ne preporuča se za LGA1700 Intelove procesore.
Na ovim slikama vidite hladnjak sa standardno zakrivljenom bazom i HBC hladnjak, odnosno hladnjak sa zakrivljenijom (više ispupčenom) bazom. Razlika u zakrivljenosti ne vidi se golim okom.
Ako ste skloni mijenjati platformu ili želite ići na sigurno pa da u budućnosti ne morate kupovati novi hladnjak, vjerojatno je najbolje odabrati standardnu izvedbu. Ako želite izvući maksimum, onda je vjerojatno bolje slijediti Noctuine preporuke. U cijeloj priči zapravo postoji još jedna varijabla - offset (pomak) kod AMD-ovih procesora i pritisak kod mehanizma za prihvat procesora, koji se može smanjiti pomoću malih brtvi. Za opsežnije objašnjenje svega ovoga zavirite na Noctuinu stranicu:
https://noctua.at/en/nh-d15-g2-versions-explained.
Zapravo, glavni razlog zbog kojeg biste htjeli koristiti HBC hladnjak je što ILM može zakriviti Intelove procesore, čak i trajno, i onda HBC verzija bolje naliježe na procesorov heat spreader.
Pakiranje
Ovaj hladnjak dolazi u prilično velikoj kutiji. Kad je otvorite, gore vas dočekuje manja kutija, s pratećim dodacima, a ispod nje je kutija sa samim hladnjakom, s plastičnom zaštitom za ogledalno ispoliranu bazu.
U kutiji s dodacima pronaći ćete hrpu toga, počevši od brtvi za Intelove procesore, šablone za termalnu pastu za AM5 procesore, mokre maramice za čišćenje površine procesora, ilustrirane knjižice s uputama za montažu. Zatim je tu robusni šarafciger sa zvjezdastom glavom (Torx T20), spliter za ventilatore, dva low noise adaptera, termalna pasta i metalni bedž s Noctuinim logom.
Na kraju, tu su dodaci za samu montažu hladnjaka - šarafi, matice, odstojnici za Intelove procesore (s gornje i donje strane matične ploče), za AMD-ove procesore, te metalne pločice za njih. Za Intelove procesore tu je i backplate, koji se montira s donje strane matične ploče.
Upute su pregledne i jasne, te su podijeljene na dio za montažu na matičnu ploču za Intelove procesore i na dio za montažu na matičnu ploču za AMD-ove procesore.
Iz ventilatora je još potrebno izvaditi papirnate umetke, koji se brinu da u transportu lopatice ne diraju okvir ventilatora. Da bi se to moglo napraviti sa srednjim ventilatorom, potrebno ga je skinuti s hladnjaka.
Metalne kukice kojima se ventilatori drže za rebra pasivnog bloka hladnjaka dosta dobro funkcioniraju - ne treba koristiti preveliku silu, a opet dobro uhvate hladnjak. "Vanjski" ventilator nećete nužno ni morati skidati s hladnjaka - ovisi o tome kako vam je RAM smješten na matičnoj ploči, ili eventualno neka druga komponenta.
Ventilatori
Ventilatori kojima je Noctua opremila ovaj hladnjak su model NF-A14x25r G2 PWM. Na samome ventilatoru ujedno ćete u produžetku naziva vidjeti PPA ili PPB te brzinu vrtnje, uz napon (12 V), snagu (2,28 W) i jakost struje (0,19 A). To je inače model ventilatora kojeg i inače možete kupiti od Noctue i to u pakiranju od dva prilagođena komada. Naime, u takvom pakiranju dobit ćete jedan PPA i jedan PPB ventilator.
Razlika među njima je u brzini vrtnje - PPA se vrti pri maksimalnoj brzini od 1.475 o/min, a PPB pri maksimalnoj brzini od 1.525 o/min. PPA je inače stavljen u sredinu, a PPB na bok hladnjaka, dakle ventilator koji se malo brže vrti stavljen je izvana, da upuhuje zrak u aluminijski blok.
Znači, "prosječna" nominalna brzina tog para ventilatora je 1.500 o/min. Razlog različitim brzinama vrtnje je što, ako se jednaki ventilatori vrte identičnom brzinom, frekvencije koje iskaču (znači, audio peakovi), bit će još naglašenije, jer se u osnovi iste frekvencije s dva ventilatora "zbrajaju". Ako se ventilatori vrte različitim brzinama, to znači da će frekvencije peakova biti malo različite - potencijalno dovoljno različite da ne budu toliko naglašene, odnosno rezultat bi trebala biti buka koja manje smeta.
Ako bi se frekvencije ipak malo previše poklapale, na jedan od ventilatora možete dodati low noise adapter, koji će sniziti brzinu vrtnje tog ventilatora te time modificirati frekvencijski spektar buke koju ventilator proizvodi. Taj low noise adapter inače nije nikakva posebna mudrost - jednostavno je u njega stavljen otpornik, koji će uzrokovati nižu brzinu vrtnje ventilatora, jer će taj otpornik dio električne energije pretvarati u toplinu.
Ti ventilatori inače su, kako i sam naziv modela govori, 140-milimetarski, ali nemaju klasični kvadratni okvir. Rupe za montažu nalaze im se na istim mjestima na kojima se nalaze na klasičnim 120-milimetarskim kvadratnim ventilatorima. Debljina im je standardnih 25 milimetara. To su PWM ventilatori i shodno tome imaju 4-pinski konektor.
Nominalno, ventilatori se vrte pri 1.500 o/min, uz low-noise adapter pri 1.250 o/min, sposobni su za maksimalni protok zraka od 155,6 m³/h (127,1 m³/h uz low-noise adapter), proizvode buku od 24,8 dBA (19,7 dBA uz low-noise adapter) te imaju radni vijek po MTTF-u veći od 150.000 sati. Ležaj je tipa SSO2 - self-stabilising oil-pressure.
Lopatice su im izrađene od polimera s tekućim kristalima, uslijed čega su vrlo tvrde, krute, a to je omogućilo vrlo preciznu izradu. To je i jedan od razloga zbog kojeg dolaze s onim papirnatim umetkom za transport - udaljenost vrha lopatica od okruglog okvira je samo 0,7 milimetara.
Ventilatori broje ukupno devet progresivno savinutih lopatica. Sve te njihove karakteristike čine ih izvrsnima u radu - relativno visok statički pritisak, dovoljan za puhanje zraka kroz rebra pasivnog bloka hladnjaka, dovoljno visok protok zraka, a sve to uz relativno nisku buku. Ti se ventilatori mogu kupiti i zasebno, bez kupovanja cijelog ovog hladnjaka, i to u ovakvoj "okrugloj" izvedbi, kod koje se montiraju u rupe za 120-milimetarske ventilatore, ili u klasičnoj kvadratnoj izvedbi (oznaka modela tad je NF-A14x25, znači bez r na kraju), kod koje se montiraju u rupe za 140-milimetarske ventilatore.
Opis
Sve verzije hladnjaka u osnovi su kompatibilne s novijim socketima za procesore: AMD AM5, AM4 i Intel LGA1851, LGA1700, LGA1200, LGA1156, LGA1155, LGA1151, LGA1150, samo što nisu nužno preporučljive, kao što smo to napisali na početku. Dimenzije pasivnog bloka hladnjaka (DxŠxV) su 150x127x168 mm, a s ventilatorima ukupne dimenzije hladnjaka su 150x152x168 mm. Masa hladnjaka bez ventilatora je 1.180 g, a s ventilatorima 1.525 g.
Baza i toplovodne cijevi izrađene su od poniklanog bakra, a rebra su izrađena od aluminija. Dimenzije baze su 48,5 x 55,5 mm ako se gleda cijeli blok, odnosno 44,5 x 51,5 mm ako se gleda samo dio koji nasjeda na heat spreader procesora (ispada da je taj dio od bloka baze za 2 milimetra manji sa svake strane).
Na hladnjak se mogu montirati ventilatori dimenzija 140x150x25 i 140x140x25, pod uvjetom da imaju rupe za 120-milimetarske ventilatore (kao ovi koji su došli s hladnjakom), te ventilatori dimenzija 120x120x25, ako dokupite odgovarajuće metalne opruge za montažu, oznake NA-SFC12.
Noctua za svoje hladnjake ne specificira TDP, nego koristi svoju klasifikaciju snage, NSPR (Noctua Standardised Performance Rating). Po toj klasifikaciji, NH-D15 G2 ima NSPR od 228, što je značajno više od prethodnika NH-D15, koji ima 183, ali i od svih ostalih Noctuinih zračnih hladnjaka. NSPR vrijednosti za druge Noctuine zračne hladnjake možete pronaći ovdje:
https://noctua.at/en/noctua-standardised-performance-rating. Koji sve Noctuini hladnjaci su kompatibilni s vašim procesorom, možete saznati ovdje:
https://ncc.noctua.at/cpus.
Testni setup
Noctuinim hladnjacima pokušali smo ohladiti Intelov procesor i9-14900K, relativno novu Intelovu uzdanicu koja se diči s 24 jezgre (16 P-jezgri, te 8 E-jezgri), s nominalnim TDP-om od 125 W, iako u radu može povući i daleko više - 253W s Extreme Power profilom. Matična ploča je Gigabyte Z790 Aorus Master X, a u nju su bila utaknuta i dva memorijska modula, koji zapravo smetaju ugradnji Noctuinog hladnjaka bez „podešavanja“ visine montiranja vanjskog ventilatora.

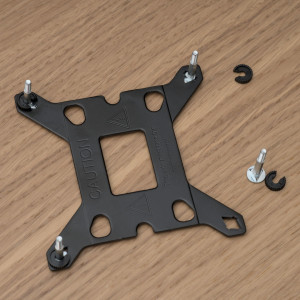

Prvi korak stavljanje je backplatea, crne metalne ploče koja dolazi ispod matične ploče. U nju se prvo umeću šarafići s jedne strane, a oni se s druge strane uglave malim plastičnim odstojnicima. Šarafići se mogu staviti u dvije pozicije, ovisno o tome kako ih se zarotira. Mi smo ih, za montiranje na matičnu ploču sa socketom 1700, stavili na poziciju 2.
Potom se backplate stavi s donje strane matične ploče, pri čemu treba dobro pogoditi rupe.
S gornje strane matične ploče, na šarafiće koji su prošli kroz rupe oko socketa, stavili smo plave odstojnike, jer su oni namijenjeni za LGA1851/1700, dok su crni namijenjeni za LGA1200/115x.
Zatim na njih idu metalne pločice koje omogućuju montiranje samog hladnjaka. Ovisno kako ih orijentirate, kroz hladnjak zrak može strujati horizontalno i vertikalno - mi smo se odlučili za horizontalno strujanje, dakle da zrak koji će ventilator upuhivati u rebra hladnjaka ulazi s prednje strane računala. Te pločice maticama s Torx glavom pritegnu se za šarafe koji prolaze kroz matičnu ploču (prvo ih se može pritegnuti prstima, a do kraja se mogu stegnuti isporučenim šarafcigerom).
Ako već dosad niste očistili procesor, sad je pravo vrijeme. Noctua s hladnjakom isporučuje dovoljno veliku maramicu natopljenu izopropanolom, koja se ne linja, a kojom možete ukloniti pastu ili ostatke paste s površine procesora, a i očistiti bazu hladnjaka ako ste slučajno po njoj packali prstima.
Višak izopropanola obrišete s procesora ili pričekate da ispari, pa istisnete termalnu pastu na procesor. Možete koristiti neku svoju, a možete iskoristiti i Noctuinu koja je došla s hladnjakom (mi smo upravo nju koristili). Ako slučajno pogriješite ili napravite nered, maramica za čišćenje je dovoljno velika te ima dovoljno termalne paste za više pokušaja.
U uputama, Noctua za Intelov procesor preporuča stavljanje veće točke (3-4 mm) termalne paste u sredinu te četiri manje točke (2 mm) blizu kutova procesora.
Da bi se hladnjak mogao montirati, potrebno je skinuti srednji ventilator (ovaj koji se nalazi između rebara). Mi smo morali skinuti i prednji, usisni, jer su se baš na mjestu gdje bi on išao na matičnoj ploči "našli" DDR5 memorijski moduli.
Hladnjak se postavi na pločice i integriranim šarafima se pritegne. Isporučeni šarafciger taman je dovoljno dugačak da bez problema možete ušarafiti hladnjak. Šarafciger ujedno ima magnetizirani vrh pa u kombinaciji s Torx oblikom vrha stabilno ostaje u Torx glavi šarafa prilikom šarafljenja. Netko će možda zamjeriti korištenje Torxa umjesto križnog, odnosno Philips šarafa, jer su Philips šarafcigeri sveprisutni, što nije slučaj s Torx šarafcigerima, no jasno je zašto su se u Noctui odlučili za Torx – jednostavno bolje funkcionira za ovu namjenu. Pa ako se odlučite na kupnju ovog hladnjaka, pobrinite se da ne izgubite isporučeni Torx šarafciger.

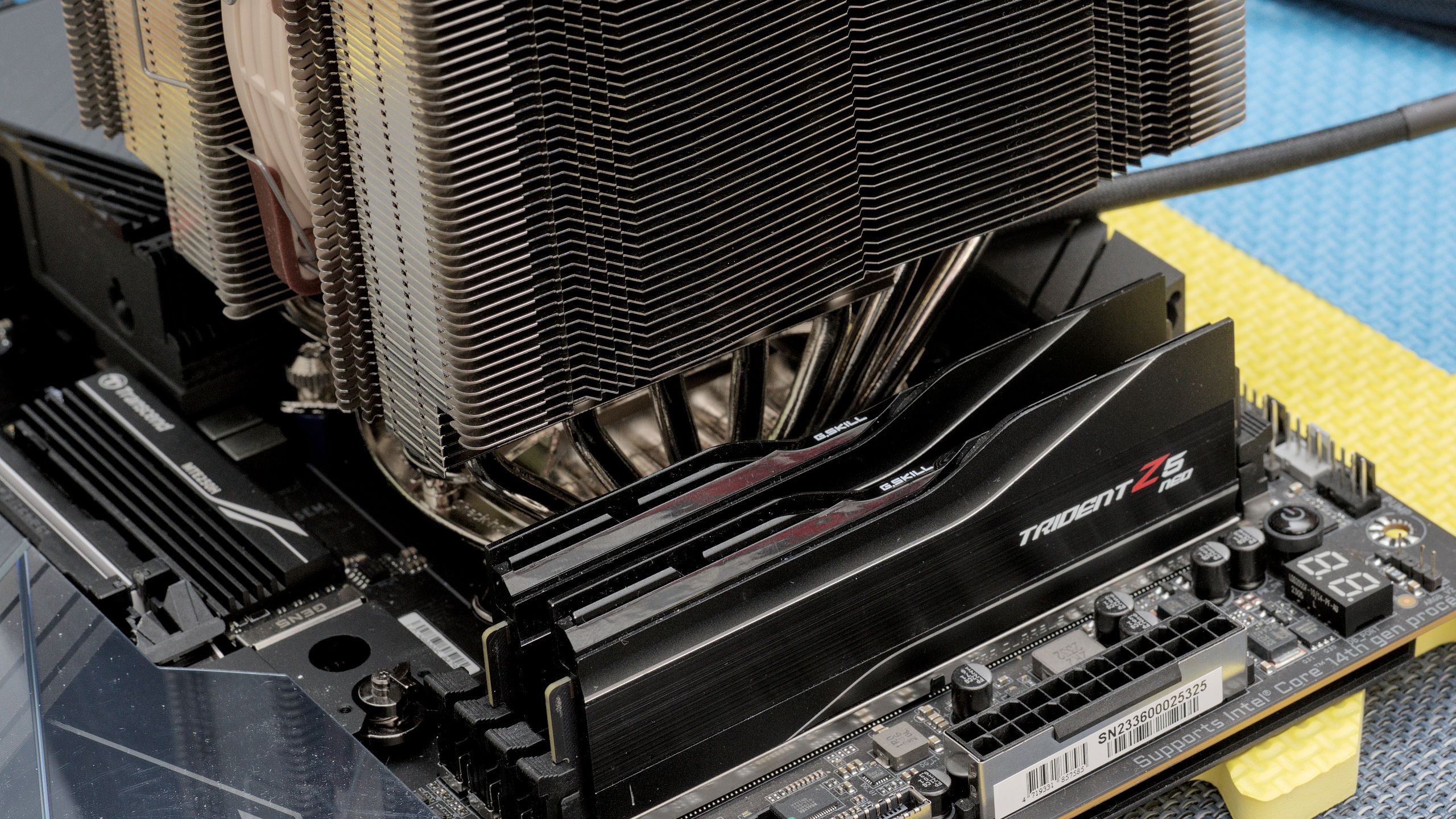

Slijedi montiranje ventilatora, koji se ravnim metalnim oprugama ponovno zakače za aluminijska rebra hladnjaka. Prednji ventilator nismo mogli vratiti na njegovo početno mjesto, zbog memorijskih modula, stoga smo ga spustili najniže što smo mogli, tako da praktički leži na memorijskim modulima.
Ventilatori se mogu pojedinačno spojiti na matičnu ploču, ako njima želite individualno upravljati, no mi smo iskoristili isporučeni razdjelnik, kojim smo oba ventilatora spojili na konektor za hladnjak procesora na matičnoj ploči.
I to je bilo to - računalo s montiranim Noctuinim premium hladnjakom bilo je spremno za pokretanje.
Mjerenja
Prvo smo provjerili temperature pod maksimalnim opterećenjem za sva tri hladnjaka, odnosno za sve tri izvedbe hladnjaka. Znači, u pitanju je energetski zahtjevni procesor i9-14900K, koji je, prema Gigabyteovoj ploči, pod maksimalnim opterećenjem, opteretio VRM (regulator napona na matičnoj ploči) s 255 W. Računalo je tad iz strujne utičnice vuklo oko 392 W.
Procesor smo opteretili Cinebenchom R23, uz korištenje svih jezgri, u loopu tijekom pola sata i te rezultate vidite u sljedeća dva grafa. Jedan graf (Core Temperatures) prikazuje prosječnu temperaturu individualnih jezgri, a drugi (CPU Package) temperaturu procesora.
Za Core Temperature razlika između standardne i HBC izvedbe bila je marginalna, na razini pogreške u mjerenju ili trenutku uzorkovanja – prosječna vrijednost bila je 75,60 °C za standardnu, odnosno 75,69 °C za HBC izvedbu, dok je za LBC izvedbu bila 76,91 °C.
Za CPU Package razlika između standardne i HBC izvedbe također je bila marginalna, 88,95 °C za standardnu naspram 88,80 °C za HBC. LBC izvedba pokazala je nešto lošiji rezultat – 90,31 °C.
Ovo sugerira da Intelov procesor kojeg smo koristili (još) nije bio dovoljno deformiran da bi razlika u konveksnosti između standardne i HBC izvedbe rezultirala stvarnom razlikom u performansama hlađenja, no to bi se moglo promijeniti s vremenom – u budućnosti bi HBC izvedba mogla početi pokazivati prednost i na našem procesoru.
Prilikom testiranja nismo koristili gumene brtve (shim washers) – one bi potencijalno mogle omogućiti još malo niže temperature, no za njihovo montiranje potrebno je skinuti ILM blok s matične ploče, postaviti ih na matičnu ploču i vratiti ILM blok, a to je vjerojatno nešto što ne želite činiti ako vam baš nije sila.
Pomalo očekivano, LBC izvedba ostvarila je nešto lošije performanse (ali i dalje vrlo dobre) – za blizu 1,5 °C kaskala je za standardnom i HBC izvedbom. Da smo ove hladnjake imali prilike testirati s AM5 procesorom, situacija bi vjerojatno bila obratna – tad bi HBC izvedba vjerojatno kaskala za LBC izvedbom.
Ovakav „utisak“ na procesoru ostavila je standardna izvedba hladnjaka...
A ovako je termalna pasta ostala na ostalim hladnjacima nakon skidanja – lijevo je HBC izvedba, a desno LBC. Ostaci termalne paste na HBC bazi izgledaju onako kako bi se očekivalo kad je zakrivljenost baze veća od zakrivljenosti heatsinka procesora.
Obavili smo i nekoliko benchmarkova, da vidimo koliko je privremeno usporavanje procesora (throttleanje) uslijed kratkotrajnih skokova temperature na 100 °C utjecalo na performanse procesora. U nekim benchmarkovima rezultati su bili gotovo isti kod sve tri izvedbe hladnjaka, u drugima je LBC izvedba malo kaskala za standardnom i HBC izvedbom.
[ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je bolje)" labels="Noctua NH-D15 G2,Asus ROG Ryujin III 360 ARGB Extreme,Cooler Master MasterLiquid 360Atmos,EK-Nucelus AIO CR360 Lux D-RGB,Alphacool Eisbaer Aurora LT360 HPE" values="88.95,93,96,99,100" colors="red,blue,blue,blue,blue" height="300" min="0"]
[ichart headers="ID, CPU (pts)" title="Cinebench 23 nT" labels="Noctua NH-D15 G2,Cooler Master MasterLiquid 360 Atmos,EK-Nucelus AIO CR360 Lux D-RGB,Alphacool Eisbaer Aurora LT360 HPE,Asus ROG Strix LC III 360 ARGB,Asus ROG Ryujin III 360 ARGB Extreme" values="40614,39662,39642,39314,39285,39264" colors="red,blue,blue,blue,blue,blue" height="300"]
[ichart headers="ID, CPU (pts)" title="Cinebench 23 1T" labels="Noctua NH-D15 G2,Asus ROG Ryujin III 360 ARGB Extreme,Asus ROG Strix LC III 360 ARGB,Alphacool Eisbaer Aurora LT360 HPE,Cooler Master MasterLiquid 360 Atmos,EK-Nucelus AIO CR360 Lux D-RGB" values="2323,2311,2307,2306,2285,2259" colors="red,blue,blue,blue,blue,blue" height="300"]
Ujedno smo napravili i usporedbu performansi s nekim drugim do sada testiranim hladnjacima, a vidimo kako je G2 hladnjak na vrhu sva tri grafa - izvrstan rezultat i pokazatelj da zračni hladnjaci itekako imaju što pokazati u usporedbi s vodenim.
Buka
Što se tiče buke, uz ambijentalnu buku od 35,3 dBA, na najvišim okretajima ventilatora izmjerili smo 42 dBA na udaljenosti od 50 centimetara od sredine hladnjaka, korištenjem instrumenta UNI-T UT353. Ove vrijednosti nisu usporedive s mjerenjima u drugim recenzijama hladnjaka na PCEkspertu jer je mjerenje obavljeno u drugačijim uvjetima (drugom prostoru, s drugim instrumentom).
Kad procesor nije opterećen, ventilatori se s neke normalne udaljenosti praktički ne čuju (nadglasat će ih ambijentalna buka ili drugi ventilatori), a i kad se vrte maksimalno, ne proizvode zvuk koji bi bio osobito neugodan. Jedino što se u nekoliko slučajeva dogodilo da jedan ventilator zvecka nekoliko trenutaka.
Noctua nam je poslala i službeni odgovor vezan za zveckanje:
"
Imali smo nekoliko slučajeva gdje na maksimalnim brzinama ventilatora finovi vibriraju zbog oštećenja nastalih tokom transporta. Od tada smo napravili update proizvoda tako da se finovi bolje zakače jedni za druge, a na početku smo kupcima nudili besplatne naljepnice koje se postavljaju sa strane tornja i sprječavaju zveckanje finova. Druga opcija bila je zamjena cijelog hladnjaka za novi, iz serije proizvedene nakon novembra 2024, ili treća opcija povrat proizvoda i potpuni refund."
Zaključak
Nova generacija Nocuinog proslavjenog hladnjaka pokazala se izvrsnom – hladi jako dobro, pri čemu ne proizvodi previše buke, dolazi s bogatom opremom, raspoloživa je u različitim izvedbama, pogodnima za konkretne vrste procesora te ima tvorničko jamstvo u trajanju od šest godina. No, sve to jako puno košta tako da definitivno nije za svakog, a oni kojima treba njegova snaga možda će u obzir uzeti i sustave vodenih hlađenja. U trgovinama u Hrvatskoj cijena mu je tipično oko 170 eura.
