Noctua NH-D15 test

Kao što smo u uvodu napisali, NH-D14 hladnjaka i danas glavni hladnjak u našem, a vjerujemo i u mnogom drugim test sistemima. Riječ je o vrlo moćnom hladnjaku, koji je svojom pojavom prije četiri godine zaprepastio svojom veličinom ali i performansama. Masivna dual tower konfiguracija u paru s jednim 120 mm i jednim 140 mm ventilatorom bila je pun pogodak, i do danas mu rijetki uspijevaju parirati. No, vrijeme je došlo za novi model koji je malo revidiran, presložen, a dolazi sa dva moćna NF-A15 ventilatora. Pakiranje novog hladnjaka je malo povećano i to u prvom redu zbog dva veća ventilatora koji su dimenzija 140 x 150 mm. I dizajn pakiranja je malo izmijenjen, pa je sada u skladu sa novijim Noctuinim hladnjacima.

Otvaranjem kutije nas u tri odvojene kutijice dočekuju kitovi za AMD, Intel i u trećoj, uskoj i dugačkoj sve ostalo. Nakon vađenja tih kutijica, otvara nam se pogled na izvrsno zapakirano i debelom pjenom zaštićeno tijelo hladnjaka i drugog ventilatora. Noctua u svakom detalju pakiranja opravdava svoj premium status, jer paze na svaku sitnicu, na svakoj je kutiji isprintano točno ono što se u njoj nalazi i kupac svakako ima osjećaj da je dobio i više no što je platio.

U kutijama gdje se nalaze kitovi za montažu su i detaljne upute popraćene slikama, a s obzirom da Noctua već dugo vremena koristi isti kit nepoznanica nema. Sa strane AMD-a tu su vijci, odstojnici i gornji nosači, što znači kako se koristi donji nosač koji dolazi uz ploču. Za Intel je tu donji nosač za LGA115x sisteme, vijci, odstojnici, te dvostruki vijci za LGA2011. Sve je naravno popraćeno slikama i montaža ne može biti jednostavnija. Za AMD i LGA115x ploča mora biti van kućišta, dok za LGA2011 može biti i unutar. U trećoj se kutiji nalaze Y spliter za ventilator, L.N.A. adapteri, gumeni čepići i metalni vijci za ventilator (ukoliko npr. drugog odlučimo koristiti negdje u kućištu). Tu je i poznata NT-H1 termovodljiva pasta, odvijač, te par nosača za drugi ventilator.

Dizajn hladnjaka se nije drastično mijenjao, te je i dalje riječ u dvostrukom toweru, koji ima zajedničku bazu i šest debelih toplovodnih cijevi kao poveznicu, tj. nosač. Te toplovodne cijevi prolaze kroz bazu hladnjaka koja je na novom modelu malo bolje obrađena. Ipak, kada malo detaljnije pogledamo uočavamo novi dizajn aluminijskih listova, uočavamo to da su toplovodne cijevi malo razmaknutije kako bi disipacija topline bila bolja. Uz to, D15 ima nešto šire raspoređene aluminijske listove sa 140 mm na 150 mm, a poboljšana je i kompatibilnost sa visokim RAM modulima, pa sada u single fan modu podržava module visoke do 64 mm. Ta je kompatibilnost vidljiva u rezu koji je napravljen u najnižim listovima.

Dimenzije su ponešto izmijenjene a bez ventilatora je D15 visok 165 mm, širok 140 mm te dubok 135 mm. Kada na to dodamo dva ventilatora dubina se povećava na 161 mm, a i visina se mijenja u ovisnosti o tome koliko vanjski ventilator moramo podići iznad memorije na X79 pločama. Masa bez ventilatora iznosi okruglih 1.000 grama što je za 100 grama iznad D14. S oba ventilatora montirana, masa raste na 1320 grama. Kvaliteta izrade, materijala, spojeva i završne obrade je na maksimalno visokom nivou na što nas je Noctua već i naviknula. Korišteni materijali uključuju bakar za bazu i toplovodljive cijevi, aluminij za listove, lem na spojevima te Nikal za završnu obradu.

Baza je ravna i sa mirror finišom te je u tom pogledu malo bolja od baze na D14. NF-A15 ventilatori nisu novost i njih je Domagoj obradio u prošlogodišnjem članku kada je testirao kompletnu novu A seriju. Maksimalna brzina ovih ventilatora iznosi 1.500 okretaja u jednoj minuti, što se uz pomoć L.N. adaptera smanjuje na 1.200. Minimalna je pak brzina 300 okretaja. Protok zraka iznosi 140 metara kubnih po satu, a sa L.N.A. adapterom 115.5. Noctua navodi podatke o buci od 24.6 dBA i 19.2 dBA uz L.N.A. Mi smo pak mjerenjem sa udaljenosti od oko 20 cm i sa sistemom na stolu izmjerili 45 dB sa L.N. adapterom i 50 dB bez. Solidne su to vrijednosti, no na maksimalnom broju okretaja ventilatori su dosta čujni i nije preporučljivo tako ih držati 24/7. Domagoj je u svom članku pak zaključio kako korisnici koji zahtijevaju veliku efikasnost i relativno umjeren nivo buke, slobodno mogu izabrati A15, koji nudi fleksibilnost, elegantan radom i visoku kvalitetu izrade.

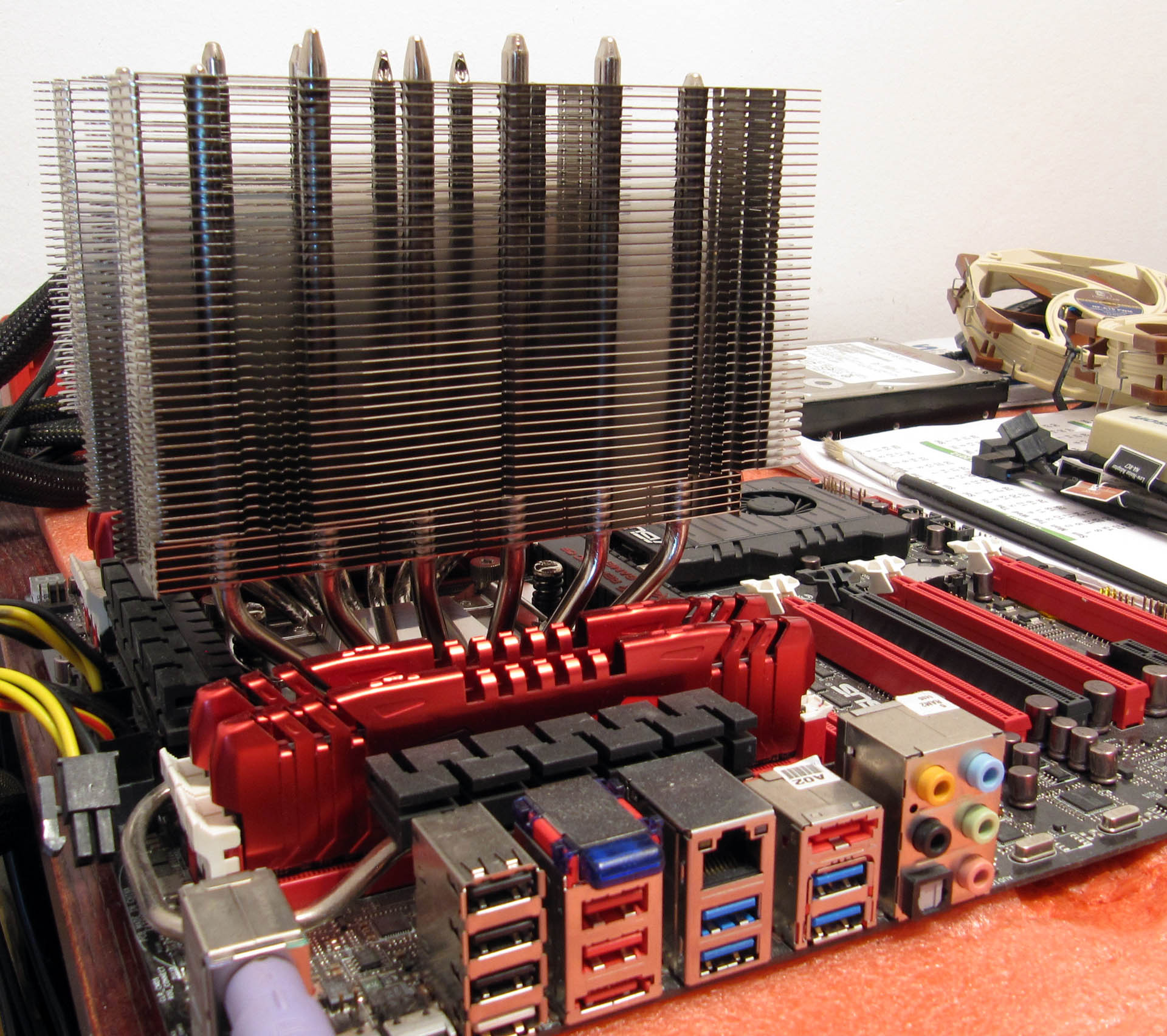

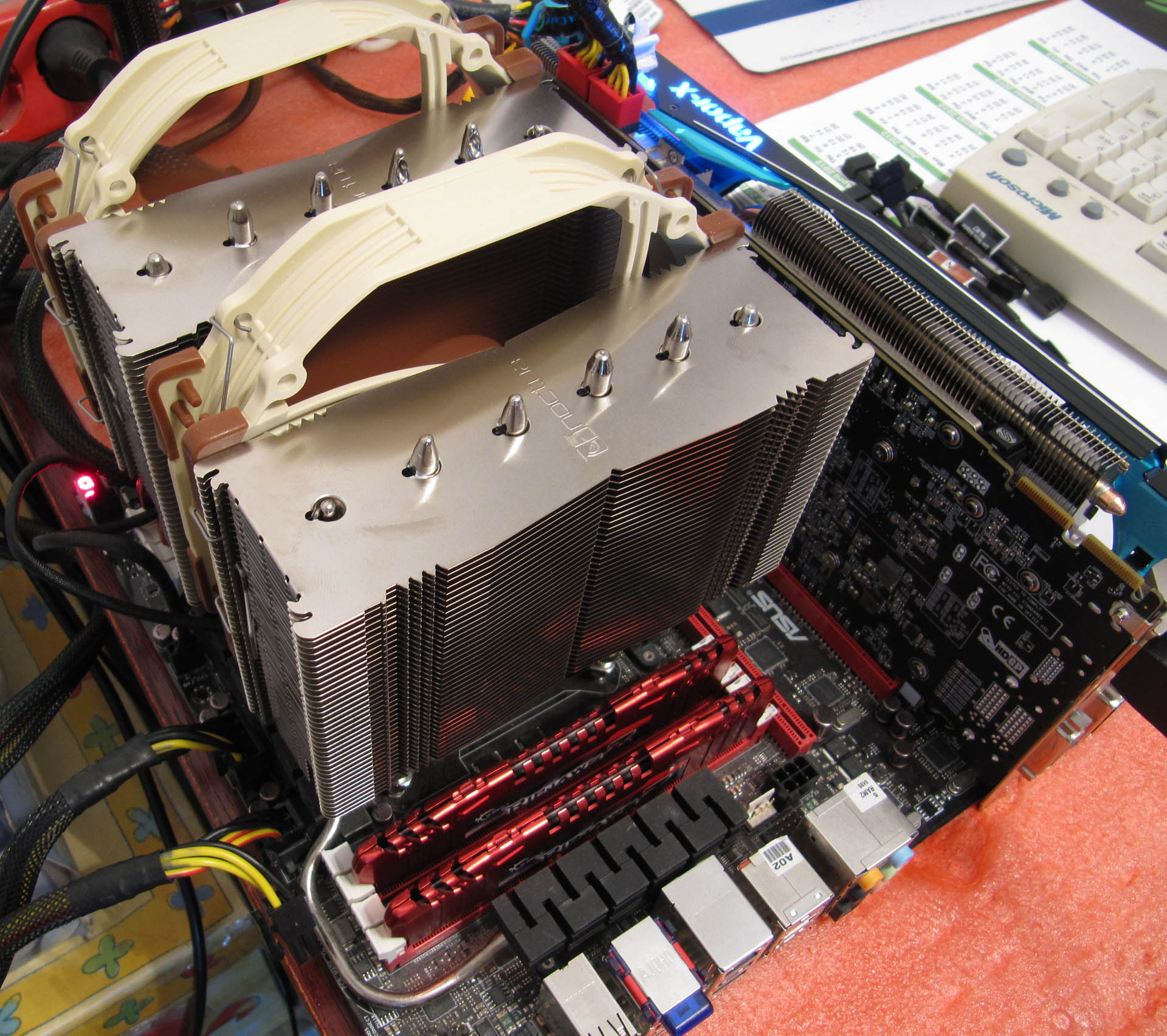

D15 hladnjak, tj. njegov SecuFirm 2 kit za instalaciju donosi podršku za sve danas popularne desktop sockete. Sa strane AMD-a tu je podrška za AM2/+, AM3/+, FM1 i FM2/+ sa upotrebom stražnje pločice koja dolazi uz ploču. Od Intelovih su podržani LGA2011 i svi LGA115x socketi.  Hladnjak smo najprije isprobali na LGA2011 setupu. Na drugoj slici smo namjerno ostavili malo više paste kako bi na obje površine dobili dobar pogled na to kako baza naliježe na IHS i7-3960X procesora i to je kao što vidimo dovoljno pravilno.

Nakon LGA2011 na red je došao i LGA1150 socket i i7-4770K koji je jedan od prvih inženjerskih primjeraka i jako se grije zbog malo nepravilnije baze, te loše paste ispod IHS-a. Ovo smo isprobali na najnovijoj Maximus VII Ranger ploči čija recenzija će biti objavljena kroz koji dan.

Test sistem

Test sistem :: Hardware Platforme Asus Rampage IV Extreme; Asus Maximus VII Ranger Procesor(i) Intel Core i7 3960X; Intel Core i7 4770K Memorija 2x 4GB DDR3 Corsair @ 2400MHz; 4x 4GB DDR3 GSkill @ 1866MHz Grafičke kartice Sapphire R9 280X Vapor-X Zvučna kartica On Board Napajanje Thermaltake Grand 1.05kW SSD Intel DCS3500 480GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 AIDA 64 Extreme Edition v.4.2 OCCT v.4.0

  Način testiranja i overclocking



D15 smo testirali na dvije platforme - Asus Rampage IV Extreme i Maximus VII Ranger, sa dva različita procesora  - Intel Core i7 3960X i Intel Core i7 4770K. Rezultati koje ćete vidjeti u tablicama su dobiveni van kućišta, na stolu, u prostoriji stalne ambijentalne temperature 22°C (klimatizirano). U grafovima ćete vidjeti samo rezultate dobivene (preuzete iz AIDA64 aplikacije) pod opterećenjem (Load). Opterećenje podrazumijeva sat vremena OCCT ovog CPU testa koji izvlači maksimum iz procesora što smo radili s oba procesora. Ipak, kako se 4770K neprirodno jako grije, odlučili smo ga isprobati opterećenog i samo 7-Zip benchmarkom koji ga manje opterećuje. I7-3960X smo testirali i overclockiranog na 4.5 GHz pri 1.45V, a kod 4770K smo ovo izostavili. Temperature su kao što smo rekli vađene iz AIDA64 softvera i ona koja je naznačena u grafu je najveća zabilježena na jednoj od jezgri. Prosjek temperatura preko svih jezgri je uvijek niži.

[ichart headers="ID,°C" title="Intel i7-3690X" htitle="Load (°C)" labels="Cooler Master Nepton 280L,Corsair H80i @ Performance,Corsair H80i @ Default,Corsair H80i @ Balanced,Nocta D15,Noctua D14,Corsair H70 @ High,Corsair H80i@ Quiet,Noctua D15 @ L.N.A.,Corsair H70 @ Low,Antec 620 Push" values="53,54,54,55,56,56,58,59,60,65,69" colors="blue,blue,blue,blue,red,blue,blue,blue,pink,blue,blue" height="800", min="0" max="70"] Prvi test je referentna brzina i7-3960X procesora i jednostano opterećenje OCCT-om (Large Data Set). Novi se D15 ovjde pokazao tek malo učinkovitijim od D14, od koje je i bučniji. U punoj brzini ventilatori na D15 proizvode buku od 50 dB, dok je na D14 to oko 48 dB. Kada na D15 stavimo low noise adapter buka pada na odličnih 45 dB ali i temperatura raste za 4°C. [ichart headers="ID,°C" title="Intel i7-3690X @ 4.5GHz" htitle="Load (°C)" labels="Noctua D15,Noctua D14,Cooler Master Nepton 280L,Noctua D15 @ LNA,Noctua U14S w. 2x A15,Noctua U12S w. 2x F12" values="67,68,69,69,71,77" colors="red,blue,blue,pink,blue,blue" height="500", min="0" max="80"] Kada overclockiramo, D15 je i dalje vrlo učinkovit i bolji je i od D14, ali i on velikog Neptona. Kada stavimo L.N. adapter temperatura ne poraste značajnije, no buka se zato dosta smanji na uhu prihvatljiv nivo. [ichart headers="ID,°C" title="Intel i7-4770K @ OCCT" htitle="Load (°C)" labels="Noctua D15,Noctua D14,Noctua D15 @ L.N.A." values="72,73,75" colors="green,pink,lightgreen" height="800", min="0" max="80"] Naš 4770K je iz prve inženjerske serije i riječ je o procesoru koji radi na višem naponu i koji se jako zagrijava. To ga ne čini baš zahvalnim za testiranje i nevjerojatno je kako se na referentnim taktovima zagrijava na preko 70°C. No, što je tu je. Novi je D15 ovdje ponovno bolji od D14, a kada ventilatore usporimo sa 1.500 na 1.200 okretaja temperatura poraste za 3°C. [ichart headers="ID,°C" title="Intel i7-4770K @ 7-Zip" htitle="Load (°C)" labels="Noctua D15,Noctua D14,Noctua D15 @ L.N.A." values="51,53,56" colors="green,lightgreen,pink" height="500", min="0" max="60"] Pod manjim i zapravo svakodnevnim opterećenjem 4770K i nije velika grijalica kakav se pokazuje pod OCCT-ovim žestokim testom. Ovdje su vrijednosti normalne i odvje je D15 čak za 2°C bolji od D14, ali i za 3°C lošiji kada mu stavimo adapter. Još jednom napominjemo kako su ova temperature vađene iz AIDA64 softvera i kako je riječ o najvećoj pojedinačnoj temperaturi jedne jezgre. Prosjek temperatura preko svih jezgri je uvijek niži.

Noctua je još jednom dokazala zašto je jedan od najboljih svjetskih proizvođača procesorskih hladnjaka. NH-D15 je vrhunski proizvod, napravljen od kvalitetnih materijala i sa velikom pažnjom. U odnosu na moćni D14 ima nešto izmijenjen dizajn, no ipak je glavna promjena dodatak dva A15 ventilatora koji su donijeli pomak u performansama no i mali pomak u količini proizvedene buke. Uz to, prednji ventilator malo povećava i visinu i smanjuje kompatibilnost i kod X79 ploča gdje je to izraženije zbog RAM modula s jedne i druge strane, ali i na primjerice Z87/97 modelima koji imaju povišene VRM hladnjake. Stoga, treba dobro paziti da li će veliki D15 stati u kućište. Performanse sa oba ventilatora na maksimalnoj brzini su bolje nego kod D14 no ne i drastično, uz što je došlo do neminovnog povećanja buke. Ventilatori se vrte na 1.500 okretaja i pri tome je izmjerena buka od 50 dB ipak mrvicu previsoka za svakodnevni rad. Sa low noise adapterom se buka drastično smanjuje no pri tome su performanse lošije. Ipak, generalno D15 je donio pomak u odnosu na D14. Cijena NH-D14 hladnjaka se u Hrvatskoj kreće između 570 i 620 kuna, dok za D15 još nije formirana. U Njemačkoj je cijena D14 hladnjaka koji je sada na zalazu karijere 70 €, dok D15 košta 90 €. I premda je D15 izvrstan proizvod koji zaslužuje svaku preporuku, naša je da dok ih još ima kupite D14 i uštedite 20 €. Kada ih nestane, D15 će biti izvrsna zamjena.
