Noctua je paralelno s izlaskom novih Treadrippera 7000 serije predstavila i hladnjake za novu platformu. Modeli NH-U14S TR5-SP6 i NH-D9 TR5-SP6 4U podržavaju AMD-ove TR5 i SP6
sockete. Tako osim Threadrippera i njihovih Pro izvedenica podržavaju i Epyc 8004 seriju procesora. U14S cilja na tiši rad, a D9 model na 4U kompatibilnost.
Uz nove hladnjake poslali su nam i NMTR5SP6 kit za montažu koji omogućava nadogradnju postojećih TR4-SP3, DX-4677, DX-4189 i DX-3647 hladnjaka za podršku novim TR5/SP6
socketima TRX50 i WRX90 matičnim pločama.
NH-U14S TR5-SP6
NH-U14S TR5-SP6 dolazi u smeđoj kutiji kao pravi workstation/serverski proizvod. Na kutiji se samo nalazi naziv proizvoda i par osnovnih informacija. Razlika je to u odnosu na
NH-U14S TR4-SP3, NH-U12S TR4-SP3 i NH-U9 TR4-SP3 modele koje smo testirali još "davne" 2017. godine, a koji su dolazili u retail pakiranju kao i primjerice desktop hladnjaci. U kutiji je hladnjak odlično zaštićen, a uz njega će kupac dobiti Y adapter za ventilatore, knjižicu s uputstvima za instalaciju, te alat za pritezanje vijaka (Allen key). Noctua daje standardnih 6 godina jamstva na proizvod.

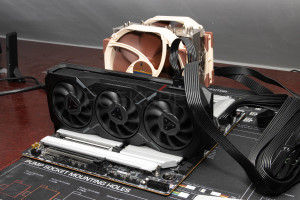

NH-U14S TR5-SP6 je zamišljen i konstruiran kao tihi CPU hladnjak veličine 140 mm za radne stanice i poslužitelje koji se temelje na AMD Threadripper i Epyc procesorima koji koriste sTR5/SP6
sockete. Hladnjak je baziran i izgrađen na provjerenoj osnovi modela TR4-SP3, te donosi veliko rashladno tijelo od aluminija i punu kontaktnu površinu za Threadripper procesore. Ova nova TR5-SP6 revizija koristi dva Noctua ventilatora NF-A15 od 140 milimetara. Tvornički dolazi i s nanesenom toplinskom pastom NT-H2 kao i sustavom za montažu SecuFirm2 za sTR5/SP6 koji je ažuriran kako bi zadovoljio specifikacije povećanog pritiska.
Hladnjak je tvornički složen i sve što korisnik mora je postaviti ga na procesor i pričvrstiti vijke. Ukupne dimenzije su mu 165 x 150 x 111 milimetra pa je jasno namijenjen većim kućištima, a masa mu je 1.136 grama. Hladnjak je napravljen od aluminijskih listova složenih u toranj, bakrenih toplovodnih cijevi i bakrene baze. Svi kontakti su lemljeni, a na kraju je cijeli hladnjak poniklan. Šest je toplovodnih cijevi, a ukupna rashladna površina hladnjaka je 6.000 kvadratnih centimetara. Hladnjak ima
NSPR rejting hlađenja od 179 što je u samom vrhu Noctuinih hladnjaka.
Ventilatori koji dolaze s hladnjakom nose naziv NF-A15 HS-PWM (SSO 2 ovjes), dimenzija su 140 x 150 x 25 milimetara, te imaju maksimalnu brzinu vrtnje do 1.500 okretaja u minuti (minimalno je 200). Uz LNA adapter to pada na 1.200 okretaja. Maksimalni protok zraka je 140 metara kubnih u satu, a statički pritisak nije naveden. Noctua navodi podatak o maksimalnoj buci od 24,6 dB(A), dok smo mi izmjerili sasvim ugodnih 39,5 dB(A) Meterk MK09 uređajem.
Baza je kao što smo rekli poniklani bakar, a dimenzija je 70 x 56 milimetara što znači da pokriva kompletan Threadripper procesor, tj. njegov integrirani hladnjak (IHS). Na bazu je tvornički nanesen sloj NT-H2 termalne paste. Pokrivena je gotovo cijela baza, što i nije tako loše jer znamo da novi procesori kako desktop Ryzeni. tako i Threadripperi "vole" malo više paste.
Tvornički montiran dolazi i SecuFirm 2 kit za montažu, tj. dva nosača s vijcima i montaža na TR5 socket je iznimno jednostavna. Potrebno je skinuti ventilatore, učvrstiti vijke u rupe na
socketu i vratiti ventilatore na mjesto. Nosači dolaze i s offset rupama za +3 i +6 milimetara pa je tako omogućena visoka kompatibilnost s pločama, VRM hladnjacima ili PCIe karticama - u odnosu na orijentaciju
socketa.
NH-D9 TR5-SP6 4U
D9 također dolazi u običnoj smeđoj kutiji unutar koje je odlično zaštićen. Riječ je o dual tower hladnjaku s dva 92-milimetarska ventilatora koji je nastao na provjerenom DX modelu. Konstruiran je tako da ima smjer protoka zraka po dužoj osi procesora, pa je idealan za smještaj u kućišta gdje zrak teče i izlazi van njega na taj način. Kao što smo ranije spomenuli zbog manjih je dimenzija kompatibilan s 4U kućištima.
Uz hladnjak u kutiji nalazimo i Y adapter za ventilatore, knjižicu s uputstvima za instalaciju, te alat za pritezanje vijaka (Allen key) - baš kao i kod U14S modela. I na D9 Noctua daje standardnih 6 godina jamstva.
Kao što smo već naglasili ovo je hladnjak s dvostrukim tornjem, na kojem se nalaze dva ventilatora. Kompatibilan je isključivo s TR5 i SP6
socketima, tj. AMD-ovim Threadripper 7000 i Epyc 8004 procesorima. Ukupnih je dimenzija 134 x 95 x 120 milimetara i mase 769 grama. Napravljen je vrlo kvalitetno od aluminijskih limova, bakrenih toplovodnih cijevi i bakrene baze. Sve je naravno poniklano, a spojevi su lemljeni. Ovaj hladnjak ima
NSPR rejting hlađenja od 134 i nije baš pogodan za najjače Threadrippere.
Uz hladnjak dolaze dva NF-A9 HS-PWM ventilatora koji imaju SSO2 ovjes i maksimalnu brzinu vrtnje od 2.500 okretaja u minuti. Minimum je na 400 okretaja. Maksimalni protok zraka je 96,3 metara kubnih u satu, a maksimalna buka 30,6 dB(A). Mi smo pak izmjerili maksimalnih 48 dB(A) Meterk MK09 uređajem, što znači da je buka svakako dosta visoka. Podrazumijeva se da će ovaj hladnjak završiti u 4U kućištu u serverskom ormaru pa buka i nije bitna. Oni koji žele tiši rad neka biraju U14S.
Baza ovoga hladnjaka je njegova najveća prednost jer cijela pokriva veliki IHS Threadripper procesora, a također dolazi s tvornički nanesenom NT-H2 pastom. Drugu fotografiju smo napravili na demontaži i vidimo zapravo kako baza lijepo nasjeda na procesor, ali i o kolikoj je zapravo količini paste riječ. No, kao što smo rekli, Threadripperi "vole" više paste.
I ovaj hladnjak ima SecuFirm 2 kit za montažu već tvornički postavljen, no nema offset rupe. U pravilu mu ni ne trebaju jer je malenih dimenzija pa ne smeta drugim elementima na ploči. Instalacija je iznimno jednostavna, no potrebno je skinuti ventilatore prije zatezanja vijaka u rupe
socketa.
NM-TR5-SP6
NM-TR5-SP6 je SecuFirm2 komplet za montažu koji omogućuje instalaciju Noctua DX-4677, DX-4189, DX-3647 i TR4-SP3 hladnjaka na AMD sTR5/SP6 sockete za Epyc serverske i Threadripper procesore namijenjene radnim stanicama. Nosači i opruge su unaprijeđeni kako bi zadovoljili zahtjeve povećanog pritiska novog sTR5/SP6 socketa, ali je instalacija ostala jednako jednostavna kao i na prethodnoj generaciji.
Nosače je potrebno staviti na hladnjak, pričvrstiti ih s četiri Allen vijka s oprugom uz pomoć isporučenog alata i to je to. Ne može biti jednostavnije. Uz to, nosači imaju +3 i +6 milimetara offset rupe za povećanje kompatibilnosti s pločama, VRM hladnjacima ili PCIe karticama - u odnosu na orijentaciju
socketa.
Test sistem
S mobzirom na to da su ovi hladnjaci namijenjeni TR5 i SP6
socketima, morali smo čekati da nam na recenziju pristigne upravo takav jedan sustav. Kao što ste mogli čitati prije otprilike dva tjedna smo testirali AMD Ryzen Threadripper 7970X na Gigabyte TRX50 Aero D matičnoj ploči i uz pomoć G.Skill Zeta R5 Neo DDR5 R-DIMM memorije, te NZXT-ovog Kraken 360 hladnjaka. Tu smo platformu iskoristili za test ovih Noctuinih hlandjaka čije smo onda performanse usporedili baš sa spomenutim Kraken 360 AIO hladnjakom koji nije najidealniji za ovu platformu zbog manje baze.
Zagrijavanje, buka i performanse
Temperature
[ichart headers="ID,Load (°C)" title="Threadripper 7970X temperature (Tdie)" htitle="Load (°C, manje je bolje)" labels="Noctua NH-U14S TR5-SP6,NZXT Kraken 360,Noctua NH-D9 TR5-SP6 4U" values="84.6,96.3,97.6" colors="red,blue,orange" height="300" min="0"]
Ovdje se najbolje vidi prednost velike baze U14S hladnjaka koji je očito jako učinkovit i dovoljno moćan za hlađenje i najjačeg Threadrippera. Očekivano, manji je D9 postigao nešto slabiji rezultat, no i dalje se dobro drži uz moćni AIO.
Buka
[ichart headers="ID,Noise (dBA)" title="Noise (dBA)" htitle="Noise (dBA, less is better)" labels="Noctua NH-U14S TR5-SP6,Noctua NH-D9 TR5-SP6 4U" values="39.5,48.1" colors="red,blue" height="200" min="0"]
Buka koju proizvode 140-milimetarski ventilatori je sasvim ugodna i nenametljiva dok su mali 92-milimetarski dosta čujni. Stoga je taj manji hladnjak najbolje birati za kućište koje će ili biti u serverskom ormaru ili u odvojenoj prostoriji.
Performanse
[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="Noctua NH-U14S TR5-SP6,Noctua NH-D9 TR5-SP6 4U,NZXT Kraken 360" values="3544,3540,3525" colors="red,orange,blue" height="300"]
[ichart headers="ID, CPU (pts)" title="Cinebench 23 nT" labels="Noctua NH-U14S TR5-SP6,NZXT Kraken 360,Noctua NH-D9 TR5-SP6 4U" values="64957,64493,64399" colors="red,blue,orange" height="300"]
[ichart headers="ID, CPU (pts)" title="Cinebench 23 1T" labels="NZXT Kraken 360,Noctua NH-U14S TR5-SP6,Noctua NH-D9 TR5-SP6 4U" values="1945,1903,1897" colors="blue,orange,red" height="300"]
[ichart headers="ID, Time (seconds)" title="Blender Gooseberry" labels="NZXT Kraken 360,Noctua NH-U14S TR5-SP6,Noctua NH-D9 TR5-SP6 4U" values="147.16,148.88,153.07" colors="blue,red,orange" height="300"]
I ovdje je vidljivo koliko dobro zračni hladnjaci drže visoke performanse kakve postiže jedan 360-milimetarski AIO, a sve zbog pametne konstrukcije i velike baze koja pokriva cjelokupan IHS.
Noctua dobro zna da Threadripperima treba hladiti cijelu površinu IHS-a, pa onda to može i maleni hladnjačić. OK, nije baš D9 najprimjereniji za 7970X, no sasvim dobro će poslužiti u nuždi, a i nije baš da su performanse toliko slabije. No ako već i nije za 7970X, poslužit će dobro za 7960X. S druge strane, U14S će biti dobar vjerojatno i za 7980X ako je smješten u kakvo workstation kućište. Ventilatori su dovoljno tihi da računalo može biti pored vas dok radite, a temperature neće biti pretjerano visoke.
Oba su hladnjaka odlično napravljena, s kvalitetnim materijalima i završnom obradom i oba opravdavaju odličnu Noctuinu reputaciju. Ovi proizvodi nose i poprilične nabavne vrijednosti sa sobom pa Noctua
NH-U14S TR5-SP6 u njemačkim dućanima košta oko 130 €, a u hrvatskim oko 160 €. S druge strane Noctua
NH-D9 TR5-SP6 nije puno jeftiniji i košta oko 120 € u Njemačkoj, te oko 150 € u Hrvatskoj. Ako van zatreba kit za stariji hladnjak, dobro je znati da NM-TR5-SP6 kit košta oko 26 € u Njemačkoj i oko 27 € u Hrvatskoj.
