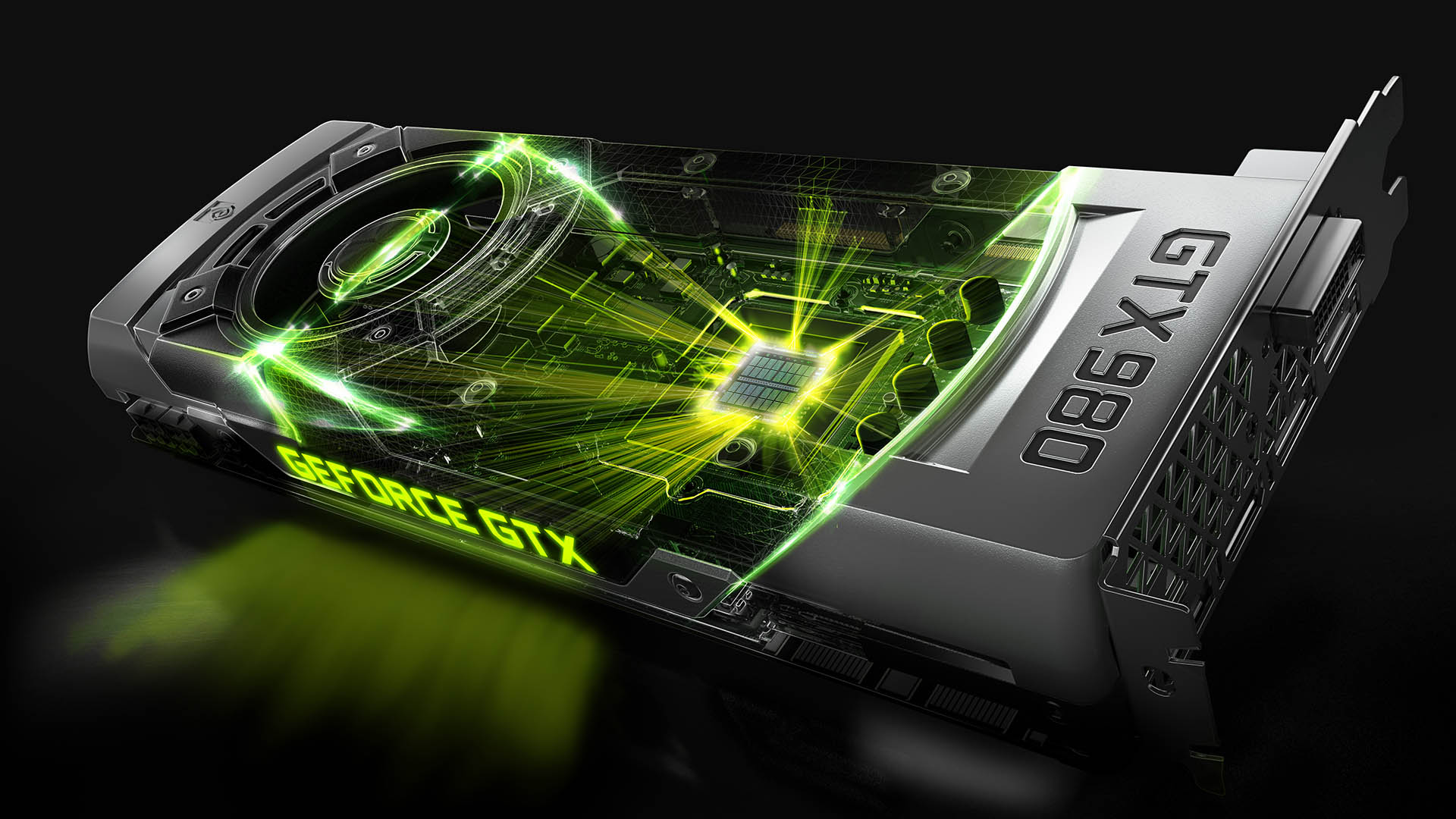

Danas Nvidia na specijalnom događaju u Los Angelesu predstavlja svoju novu seriju grafičkih kartica u koju za početak ulaze modeli GTX980 i GTX970. Riječ je o karticama Maxwell arhitekture, koje su građene na onoj osnovnoj SMM jedinici na kojoj je baziran i grafički čip u GTX750 Ti kartici, koja je bila prva s ovom novom mikroarhitekturom. Nvidia je s imenovanjem preskočila seriju 8, koja je predstavljena u mobilnom segmentu i odmah su skočili na seriju 9 kako ne bi bilo zabuna i miješanja. Mi danas pred sobom imamo jačeg predstavnika, koji donosi 2048 CUDA jezgri, 4GB GDDR5 memorije i TDP od samo 165W. Naravno, novosti je puno pa krenimo otpočetka.

GeForce_GTX_980_Block_Diagram

O Maxwell arhitekturi smo pisali na predstavljanju GTX750 Ti modela prije točno sedam mjeseci. Toliko je naime Nvidiji trebalo da iz malog, tek 5 SMM velikog GM107, dođe do velikog i moćnog GM204 sa čak 16 SMM-a odnosno 2048 CUDA jezgre.

Maxwell za razliku od Keplera ima novi dizajn Streaming Multiprocessor (SM) jedinice, s poboljšanjima u particioniranju kontrolne logike, poboljšanom balansiranju opterećenja, uvođenjem “compiler-based” planiranja i promjenom broja izdanih instrukcija po taktu. SMM arhitektura je tako posložena da daje 35% više performansi po jednoj CUDA jezgri kada su u pitanju shader-limitirani poslovi, što je posljedica različitih arhitekturalnih promjena.

GM204 ima 16 SMM-a, 2048 CUDA jezgri (shadera), zatim 16 geometrijskih jedinica, 128 teksturnih i 64 render back-enda. U njemu se nalazi 5.2 milijarde tranzistora na površini od 398 mm kvadratnih, a proizvodni je proces isti kao i kod Keplera, tj. 28 nm. Nvidija tvrdi kako ovaj grafički procesor ima dva puta više performansi po Wattu od prethodnog GK104. Novosti za ovaj čip su poboljšani Scheduler, nova je organizacija “datapatha” a rezultat je 40% više performansi po CUDA jezgri. L2 priručne memorije ima 2048KB.

gtx980_1

Memorijski buffer je 4GB (GDDR5), a komunikacija se odvija putem 256-bitne sabirnice. GM204 koristi treću generaciju memorijske kompresije (Delta Color) što podiže propusnost za 25%. U praksi to znači kako je propusnost zbog kompresije sa 7 Gbps na koliko radi memorija, iskoristiva do oko 9.3 Gbps efektivno. To pak direktno utječe na performanse pri visokom anti-aliasing filtriranju.

Sama je kartica vrlo sličnog dizajna kao i prethodni model (GTX780), s tek ponekom stilskom izmjenom, a dugačka je oko 27 centimetara. Za hlađenje je zadužen turbinski ventilator pozicioniran desno od masivnog aluminijskog hladnjaka sa toplovodljivom komorom koji sjedi točno na grafičkom procesoru. Kao i uvijek, Nvijidijin proizvod “miriše” na premium, što je naglašeno aluminijskim pokrovom hladnjaka i prozirnim plastičnim prozorom kroz koji gledamo elegantna crna rebra hladnjaka. Rashladni sistem je tih, i nenametljiv u radu, a pri tom je projektiran tako da zadržava GPU na temperaturi od oko 80°C.

gtx980_2 gtx980_3

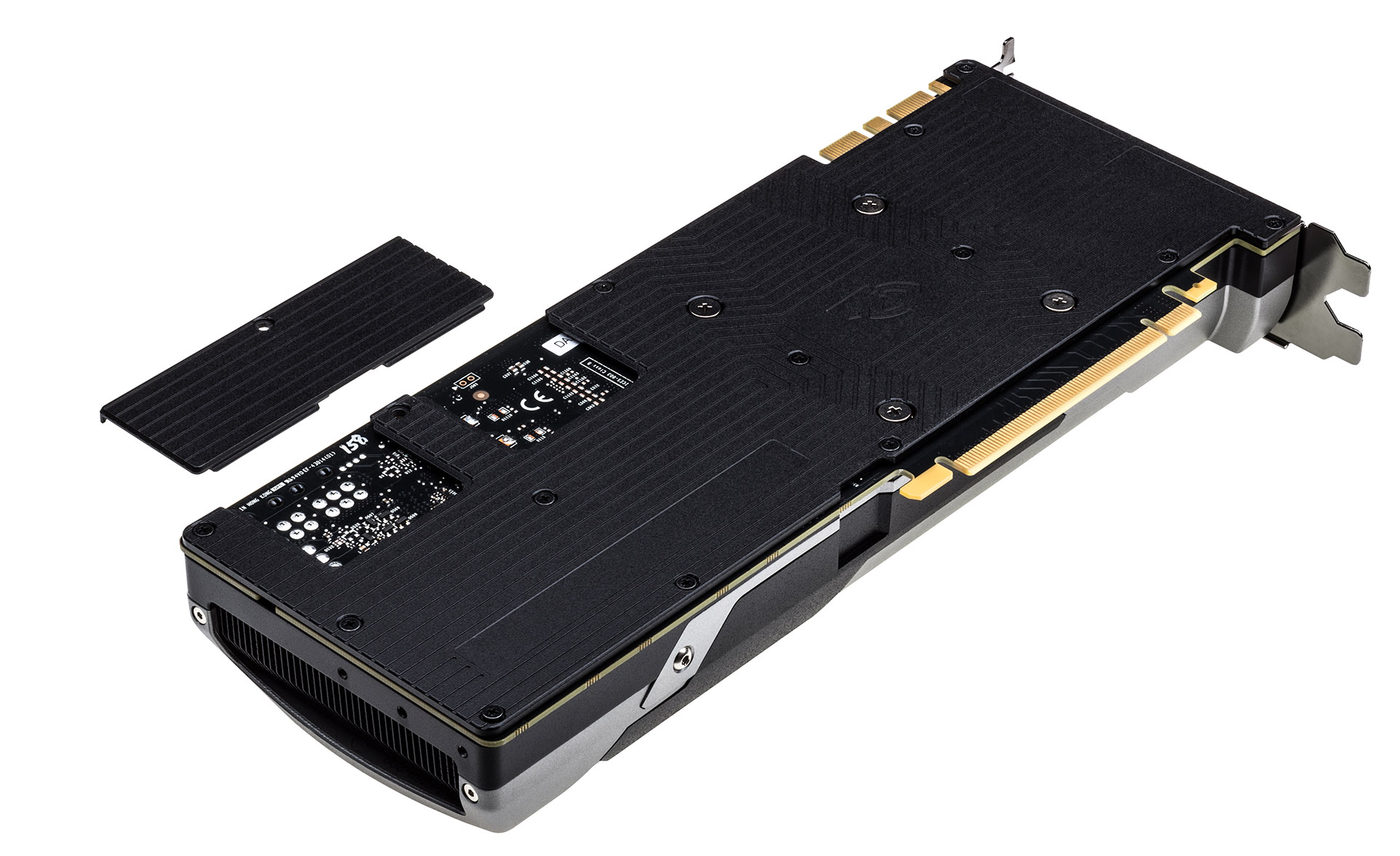

Na stražnjoj se strani nalazi aluminijska ploča koja učvršćuje konstrukciju, te naravno poboljšava disipaciju topline. S gornje se strane nalazi odvojiva pločica koja otkriva dio PCB-a, na mjestima za SLI spoj ukoliko su nam kartice prislonjene jedna na drugu (Nvidia još uvijek nema Bridgeless SLI kao što je slučaj kod AMD-a). GM204 čip na ovoj kartici radi na 1126 MHz osnovnog takta i 1216 MHz boost takta, a mi smo pregledom GPUZ loga utvrdili kako čip većinu vremena radi na 1253 MHz. Maksimalni je Pixel Fillrate 36.1 Gpixela/s, a Texture Fillrate 144.1 Gigatexela/sec. Memorija radi na 7 GBps efektivno (1753 MHz), a propusnost iznosi  224 GB/s. Uz GTX980, Nvidia danas predstavlja i GTX970 koja ima 13 SMM-a, tj. 1664 CUDA jezgri a u budućnosti se naravno mogu očekivati i ostali proizvodi na ovoj arhitekturu koji će imati manje od 13 a više od 5 SMM-a koliko ih ima GTX750 Ti.
