Vanjština

Kućište je pakirano u crno obojanu kutiju na kojoj je vidljiv
izgled, a potencijalni kupac može saznati sve potrebne podatke. Unutar kutije,
kućište je smješteno u najlonsku vreću te obloženo stiroporom. Dovoljna je to
zaštita za ovo desetkilogramsko kućište. Za lakše prenošenje tu su i dvije ručke,
a sve što dolazi uz kućište je smješteno u njega kako se dimenzije kutije ne
bi nepotrebno povećavale. Težina cjelokupnog pakiranja je gotovo 12kg.

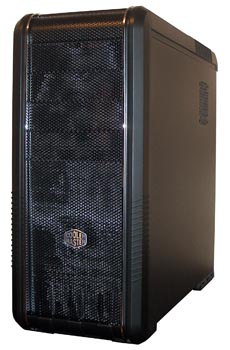

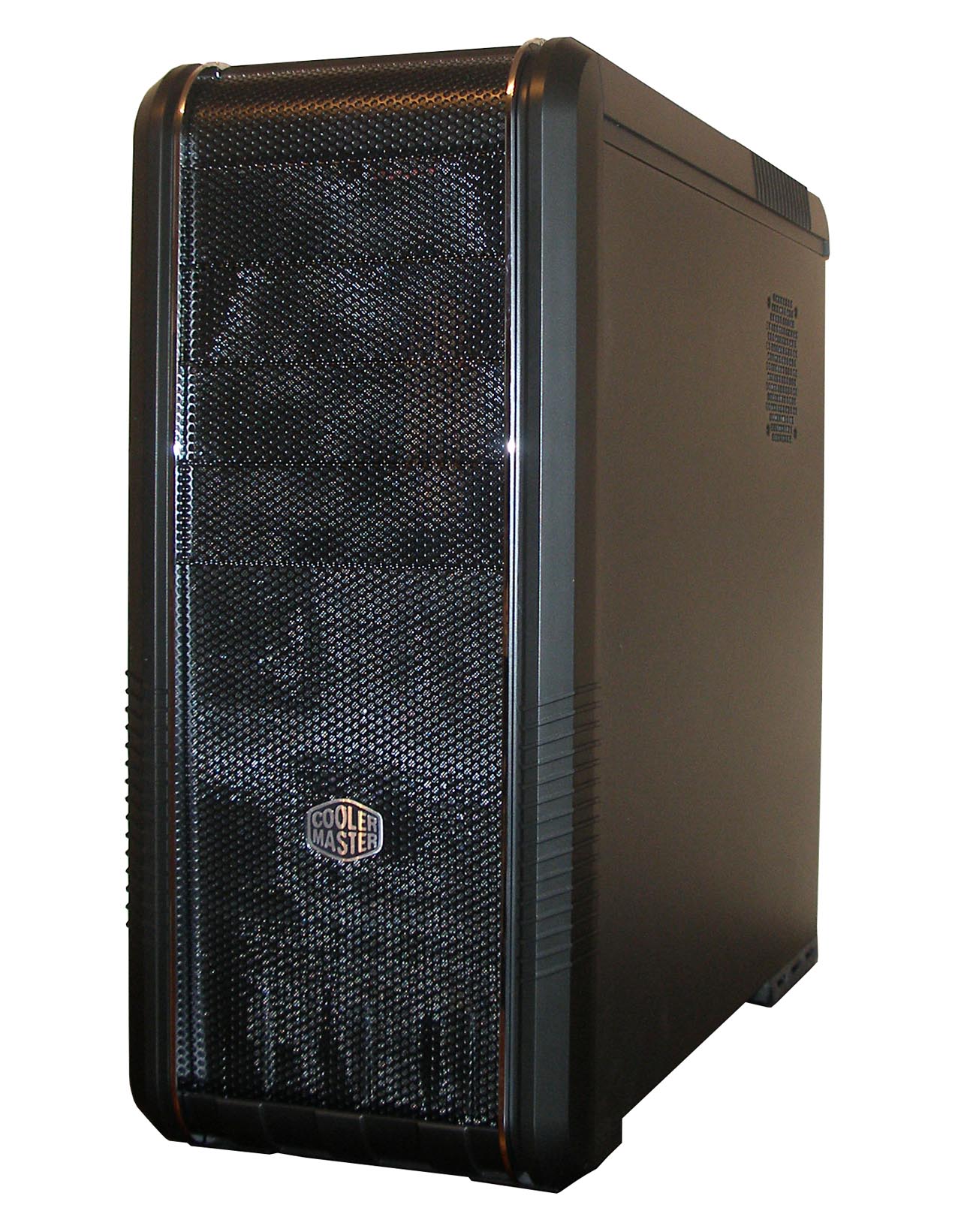

Kućište je crne boje a materijali korišteni za njegovu izradu
su plastika i čelik. Osnovna konstrukcija je čelična, a prednja maska i pokrov
uz plastiku kombiniraju i čeličnu mrežastu strukturu. Prednja strana je dizajnerski
vrlo čista što nam se svidjelo, a simetriju mrežaste maske narušava jedino CoolerMasterov
znak i dvije kromirane trake koje se protežu uz bokove mreže od vrha do dna.
Na samom rubu prednje strane nalazi se mat crna plastika. Korištenje mrežaste
strukture je dizajnerski vrlo efektno no isto tako nezahvalno za prašinu koja
se uvlači u unutrašnjost kroz sitne rupice. Problem se rješava postavljanjem
filtera sa unutarnje strane i oni su tu, no po našem mišljenju su nedovoljno
gusti da zaustave sitnije čestice prašine. Redovito čišćenje unutrašnjosti će
biti obvezno. Bočne stranice, koje se daju ukloniti (osigurane su sa dva vijka
i vadimo ih povlačenjem prema nazad) su obojane mat crnom bojom na koju sa otisci
prstiju ne primaju lako. Na lijevoj stranici nalaze se mjesta za dva 140mm ventilatora

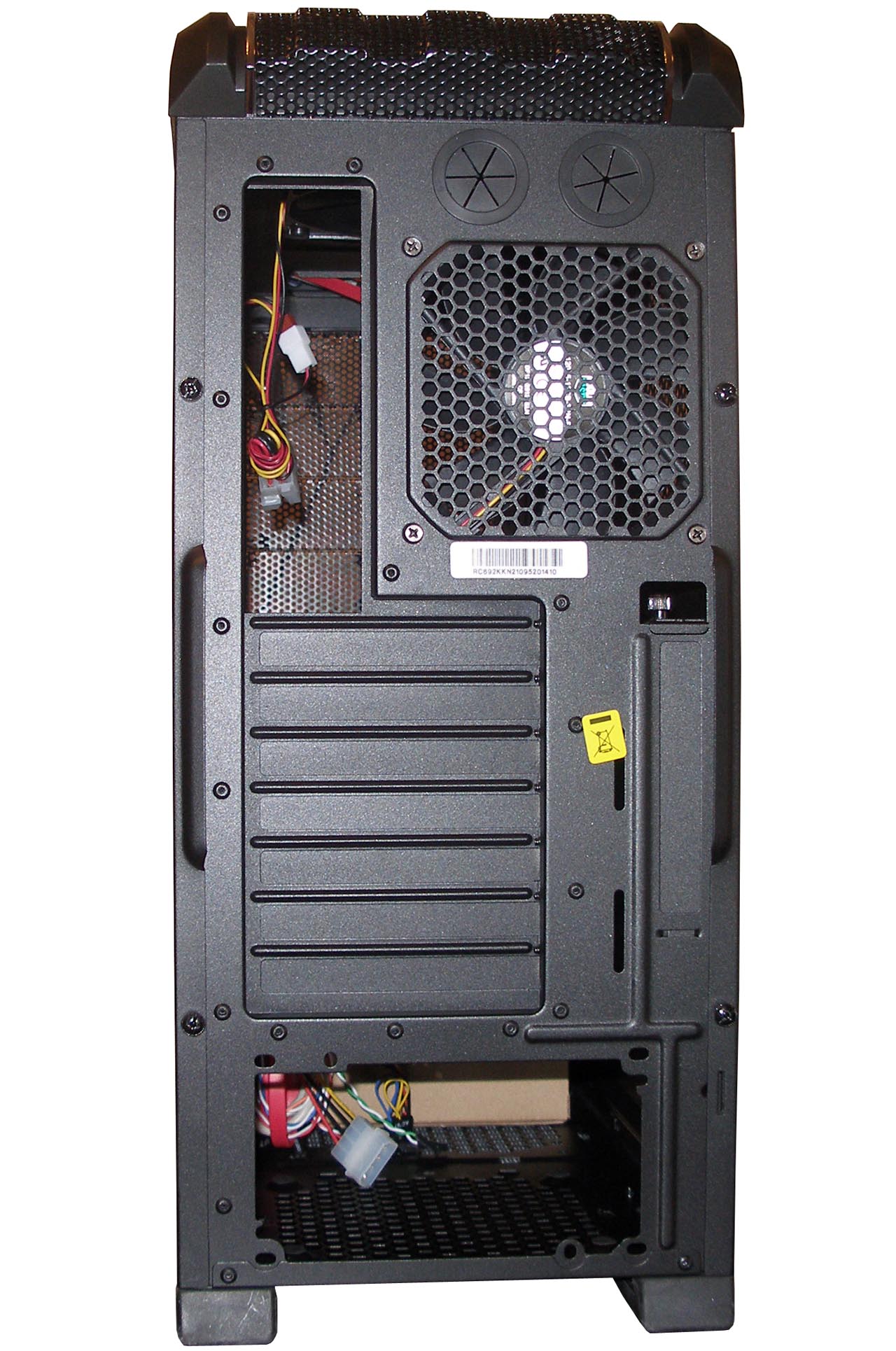

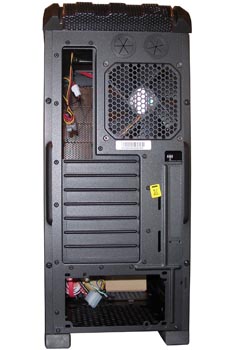

koji se smještaju kao usisni. Stražnja strana otkriva nam kakav je raspored
unutrašnjih komponenata. Napajanje tako smještamo na dno kućišta, a matičnu ploču
iznad njega. Utora za kartice je za većinu korisnika dovoljno – sedam. Desno
od utora za kartice nalazi dadatan vertikalni utor za npr. jedan bracket. Desno
od pozicije na koju dolazi stražnji I/O panel smješten je 12 cm ispušni ventilator
koji svoju zadaću izvršava solidno – relazivno je tih i efikasan. Iznad njega
su smješteni otvori za cijevi vodenog hlađenja. Što se tehničkih karakteristika
tiče, kućište je dimenzija 528.8 mm x 214.5 mm x 511.8 mm (DxŠxV), a masa mu
je 9.56kg.

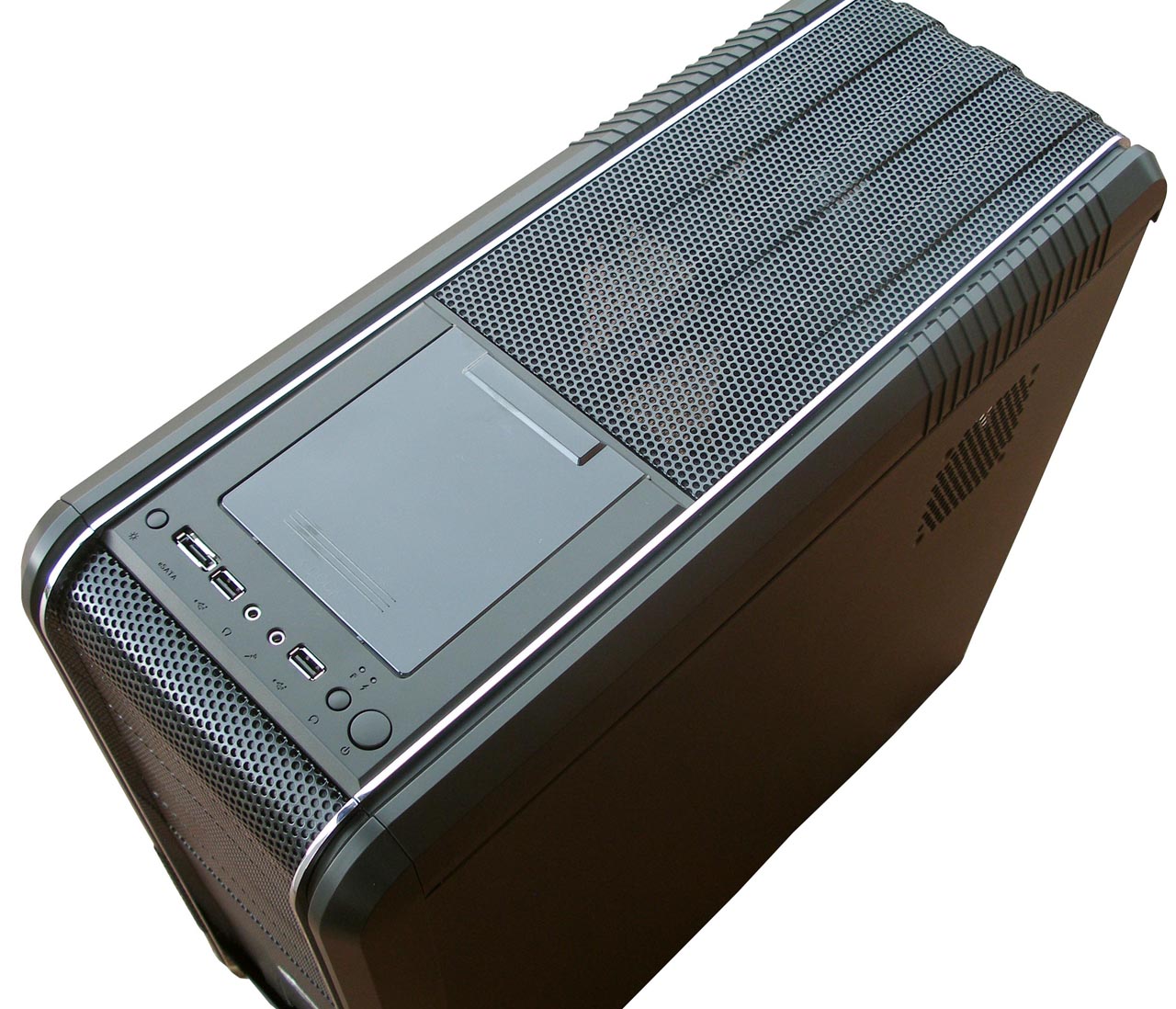

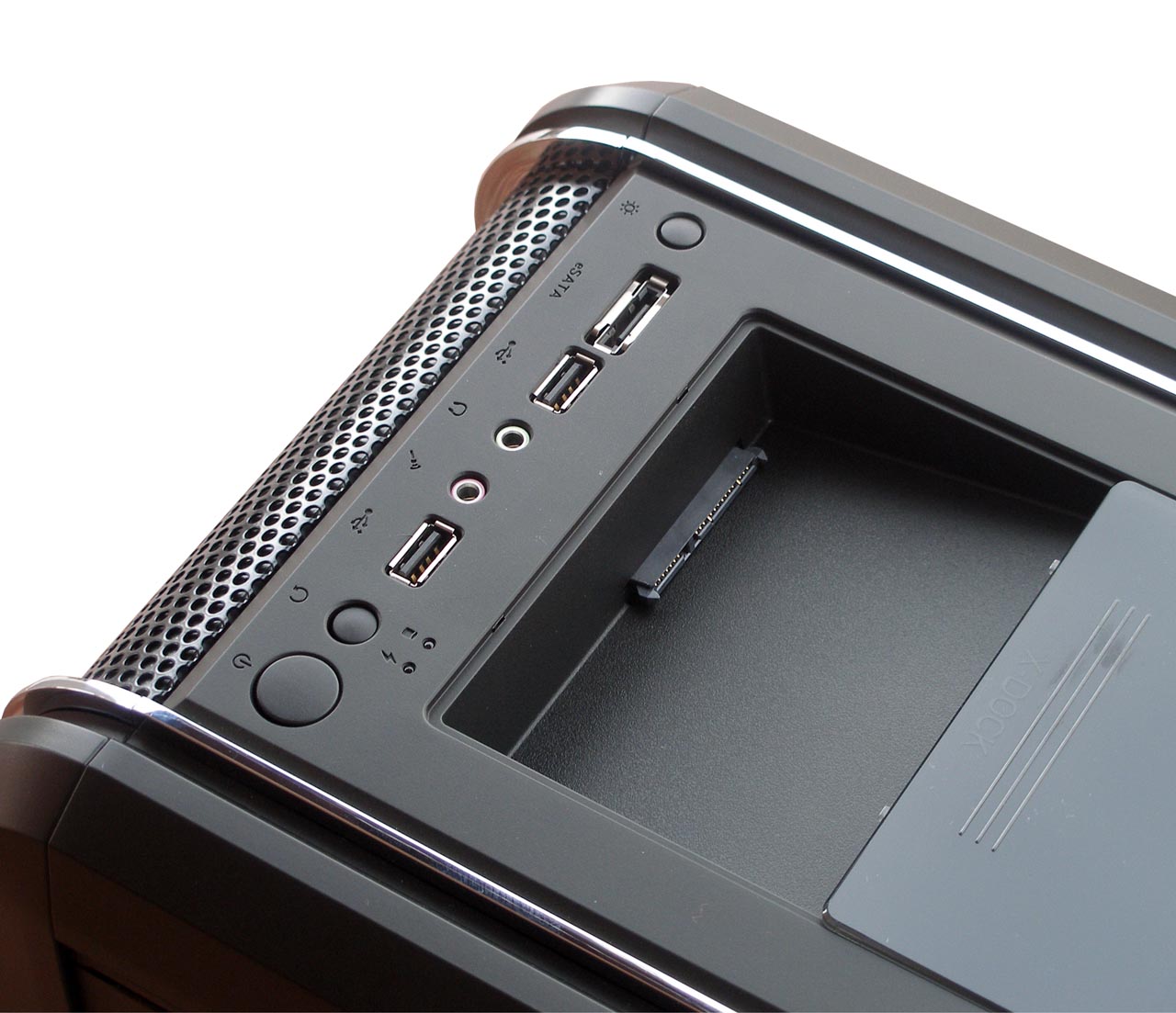

Na gornju su stranu kućišta postavljeni konektori i prekidači
koji se obično nalaze na prednjoj masci. U ovom slučaju oni su grupirani u isti
red na vrhu a s lijeva na desno su smješteni: prekidač za paljenje svijetla
na prednjem ventilatoru, eSATA utor, USB 2.0 utor, utori za slušalice i mikrofon, još
jedan USB 2.0 utor te reset i Power On prekidači. Tik iznad njih smještene su
LE diode za signalizaciju rada HDD-a i računala. Iz njih se zgodno smjestio
utor sa SATA Power i Data konektorima u kojeg je moguće umetnuti bilo kakav
SATA II disk i koristiti ga kao eksterni. Utor je ukošen, a kada nije u upotrebi
može ga se zatvoriti plastičnim poklopcem. Čitava je stvar malo nespretno riješena
jer poklopac zna zasmetati prilikom postavljanja diska (na sreću može ga se
i ukloniti) a kada je zatvoren jako je labav i pri prijenosu kompletnog kućišta
se lako otvori. Inače je taj utor uz još držač grafičkih kartica i prostor u
unutrašnjosti predviđen za SSD-e karakteristika Advanced modela – obični CM690
II te značajke nema. Tu završavamo sa pregledom vanjštine (premda ćemo joj se
još jednom vratiti sa pogledom na donju stranu), i prelazimo u unutrašnjost.



Unutrašnjost

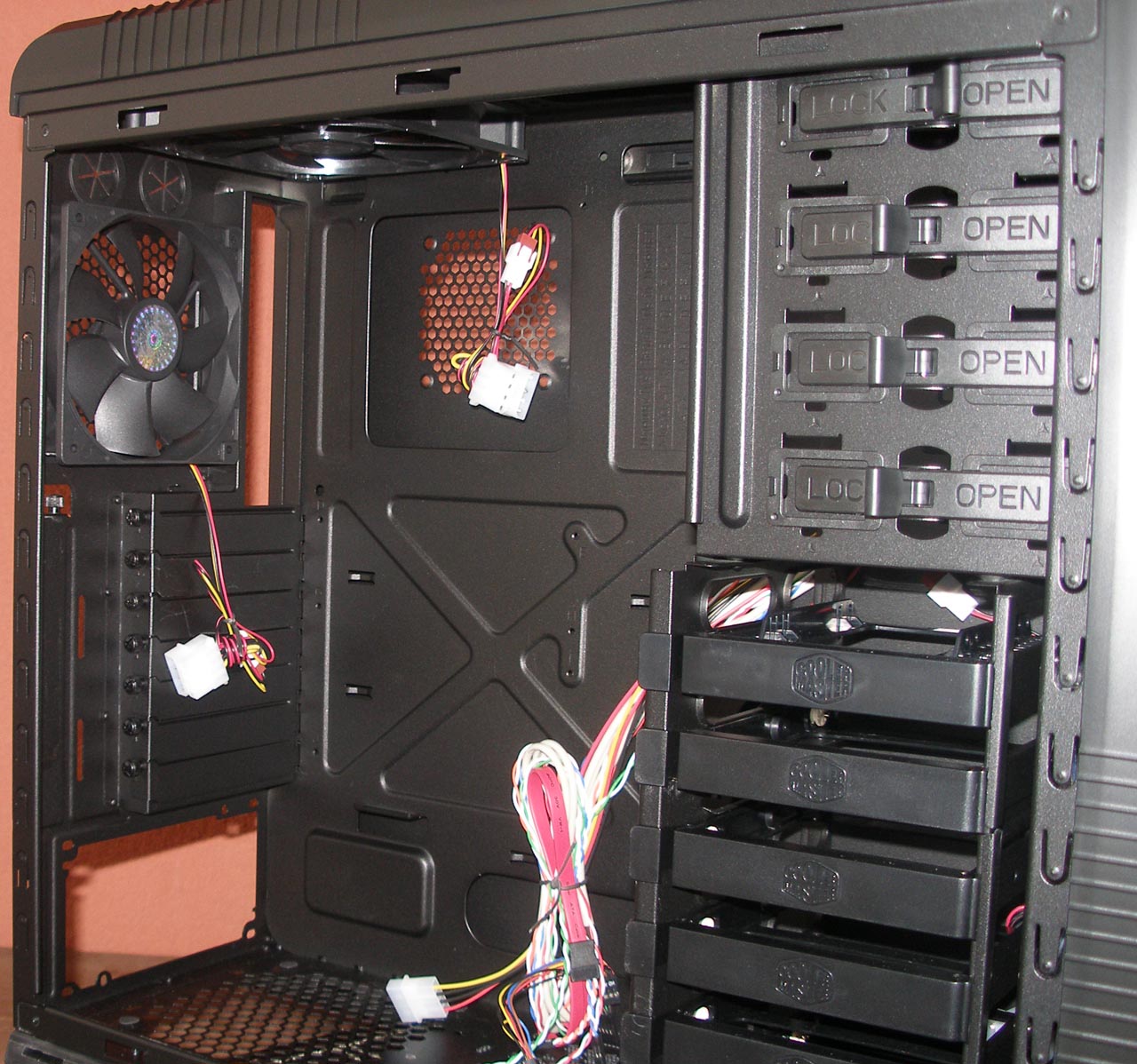

Nakon uklanjanja bočnih stranica otkriva nam se prostrana i uredno
organizirana unutrašnjost. Na ploču namijenjenu montaži matičnih ploča stanu
one ATX i uATX formata. Točno na mjestu ispod procesorskog socketa nalazi se
rupa u ploči, a bočna strana je tu perforirana uz ostavljenu mogućnost ugradnje
90mm ventilatora. Pohvalno je ovo rješenje jer znamo kako se ploče sa donje
strane procesorskog socketa jako zagrijavaju. No, i tu nema filtera pa je ulazak
velikih količina prašine zagarantiran. Na vrhu je točno iznad mjesta gdje stoji
CPU hladnjak postavljen 140 mm ventilator koji izvlači zrak van. Uparen sa 120
mm vetilatorom na stražnjoj stranici mogao bi stvoriti svojevrsni vakuum oko
hladnjaka procesora, pa bi bilo zanimljivo vidjeti kako to radi i u praksi.
Inače, ovo kućište ima mogućnost montaže čak deset ventilatora od kojih pet

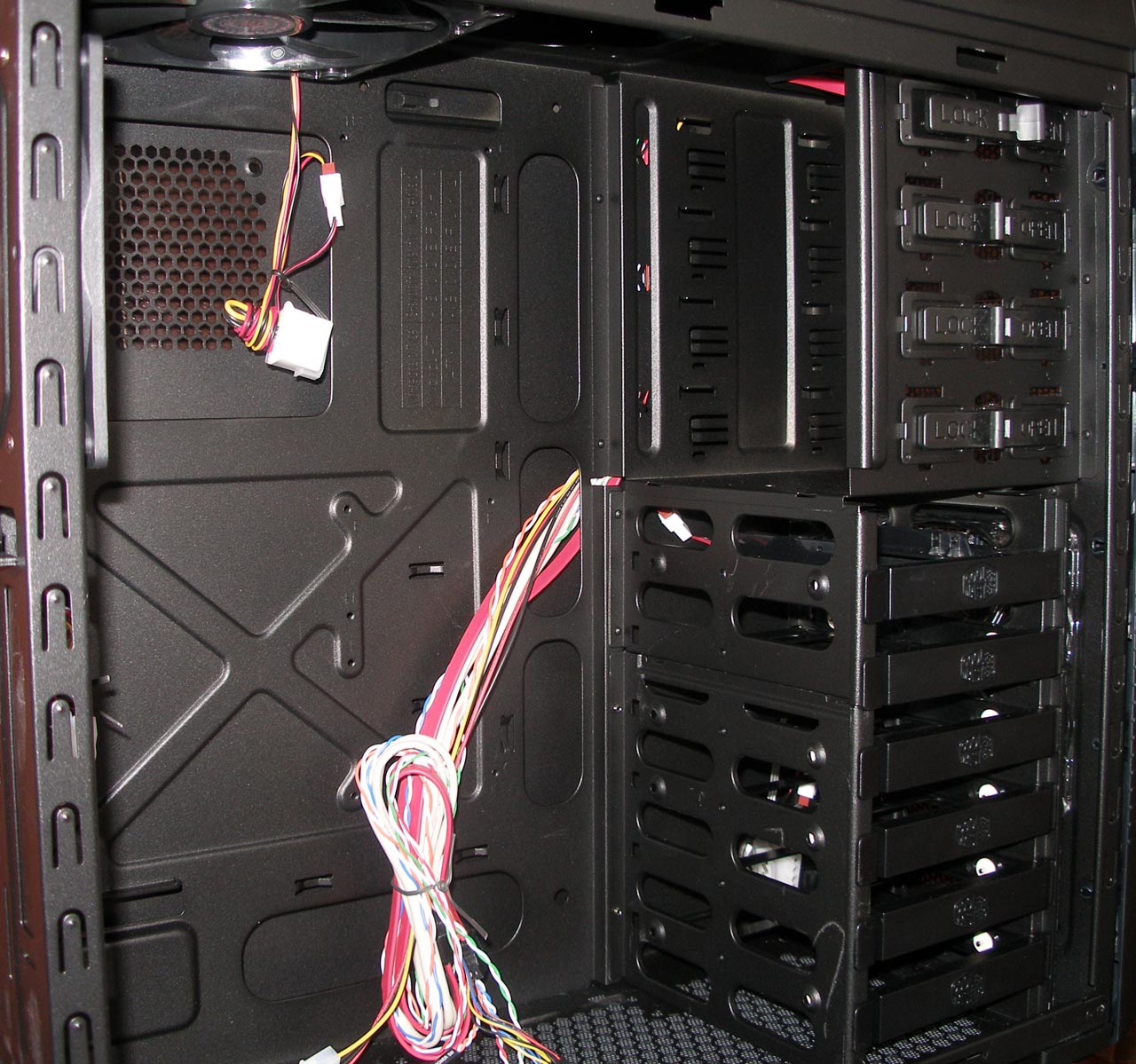

mogu biti 140mm. Sa desne su se strane, klasično smjestila ležišta za optičke
i ine 5.25" uređaje, a ispod njih 3.25" ladice za tvrde diskove. Mehanizmi
za 5.25" uređaje su toolless izvedbe i već ranije viđeni kod kućišta ovoga
proizvođača. Ladice za diskove su riješene vrlo dobro a detaljnije smo ih poslikali
niže u članku. Uz ovo kućište CoolerMaster isporučuje i ladicu za SSD-e, koja
može poslužiti i za 2.5" tvrde diskove. Kabela za prednji panel ima dosta
no pametnim aranžiranjem neće smateti protoku zraka kroz kućište. CM690 II Advanced
je kao što smo po rupama na stražnjoj strani vidjeli naklonjen korisnicima vodenog
hlađenja. Da sve ne bi stalo na tome u CoolerMasteru su se potrudili i osigurali
mogućnost instalacije radijatora za vodeno hlađenje i to na dva mjesta. Prvo
je na vrh (gornja maska se lako skine) gdje se mogu postaviti 260 i 240mm radijatori,
a drugo se mjesto za 240 mm radijator oslobađa uklanjanjem tri donje ladice
za tvrde diskove.

Inače, CoolerMaster je u ovoj novoj seriji kućišta obratio više pažnje na aranžiranje
kabela, pa će se i ukupni protok zraka kroz kućište popraviti. Uz dva ranije
spomenuta ventilatora, CoolerMaster isporučuje i treći 140mm, prozirni i plavim
LED-icama opremljeni ventilator koji se nalazi iza prednje stranice i uvlači
zrak u kućište te na taj način hladi tvrde diskove. Za paljenje i gašenje LE
dioda toga ventilatora služi onaj prvi gumb na gornjoj strani kućišta. Limići
koji služe za pokrov prije instalacije dodatnih kartica pričvršćeni su vijcima
sa velikom glavom (križni odvijač) a to je ujedno i način na koji pričvršćujemo
kartice. Uz kućište dolazi i dodatan nosač koji pričvršćuje kartice a njega

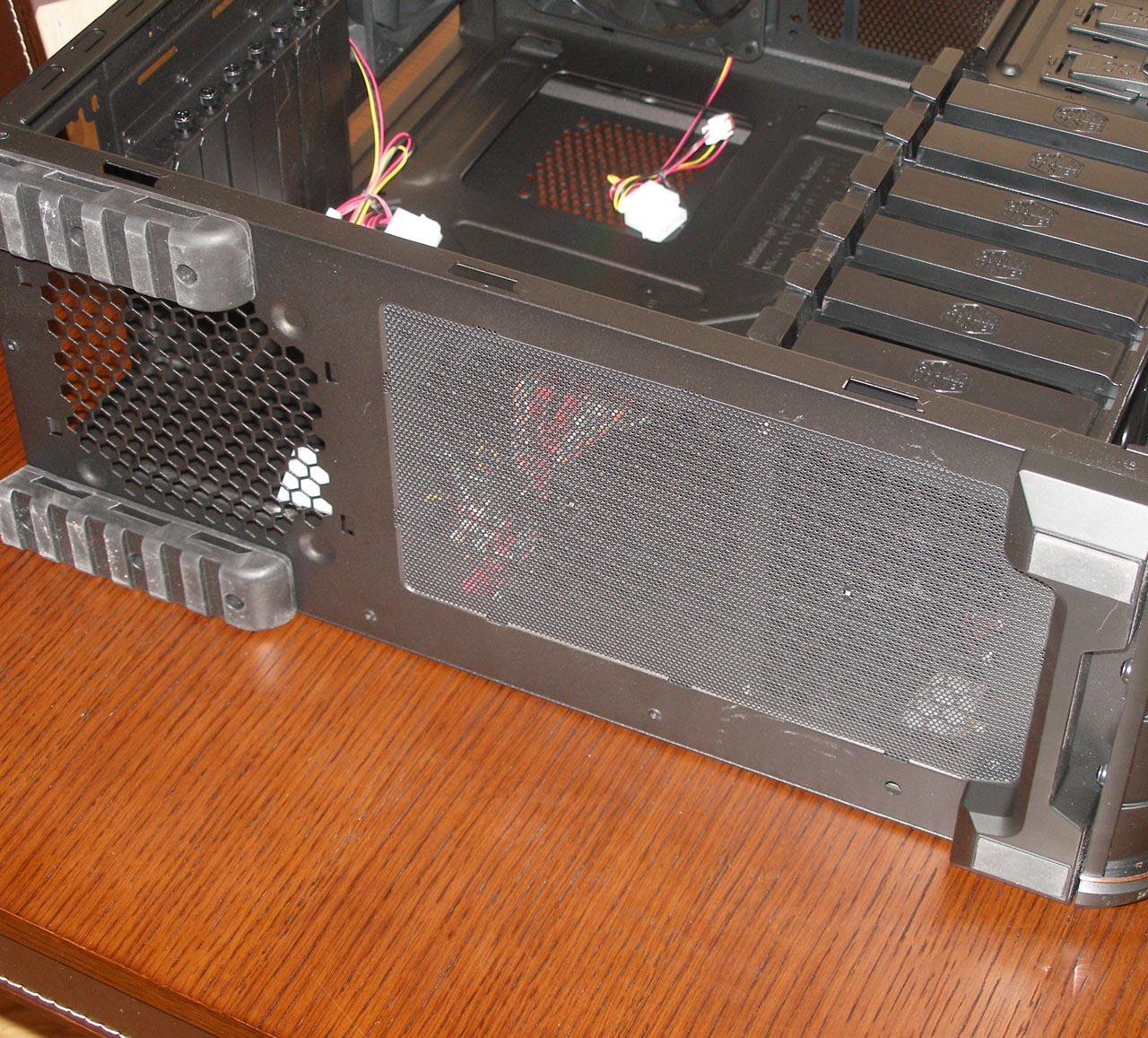

možete vidjeti na slici niže u tekstu. Sa donje strane kućišta nalaze se otvori
kroz koje ulazi zrak i na koje je postavljena gušća mreža. Ona naravno nije
dovoljan da zaustavi prodor sitnijih čestica prašine. Prostor za montažu napajanja
je koncipiran tako da se ispod i ispred napajanja nalaze otvori kroz koje struji
zrak, tako da pri odabiru napajanja nećete imati problema. Uz to zalijepljene
su i četiri gumice koje služe za eliminaciju vibracija koje bi napajanje prenijelo
na kućište. Kako kućište ne bi klizilo po površini te kako bi bilo stabilno
brinu se masivne gumene nožice na stražnjoj strani te nešto manjih dimenzija
na prednjoj. Nožice imaju i funkciju izdizanja kućišta kako bi se osigurao protok
zraka ispod njega. Kvaliteta izrade i završne obrade kućišta je na vrlo visokom
nivou i nismo primjetili neke nesavršenosti. Kvaliteta svih materijala je također
vrlo dobra, a nama se svidjelo i to što je kompletno kučište i svi njegovi dijelovi
crno.
